符合ASME第八节规范的卧式承压罐体

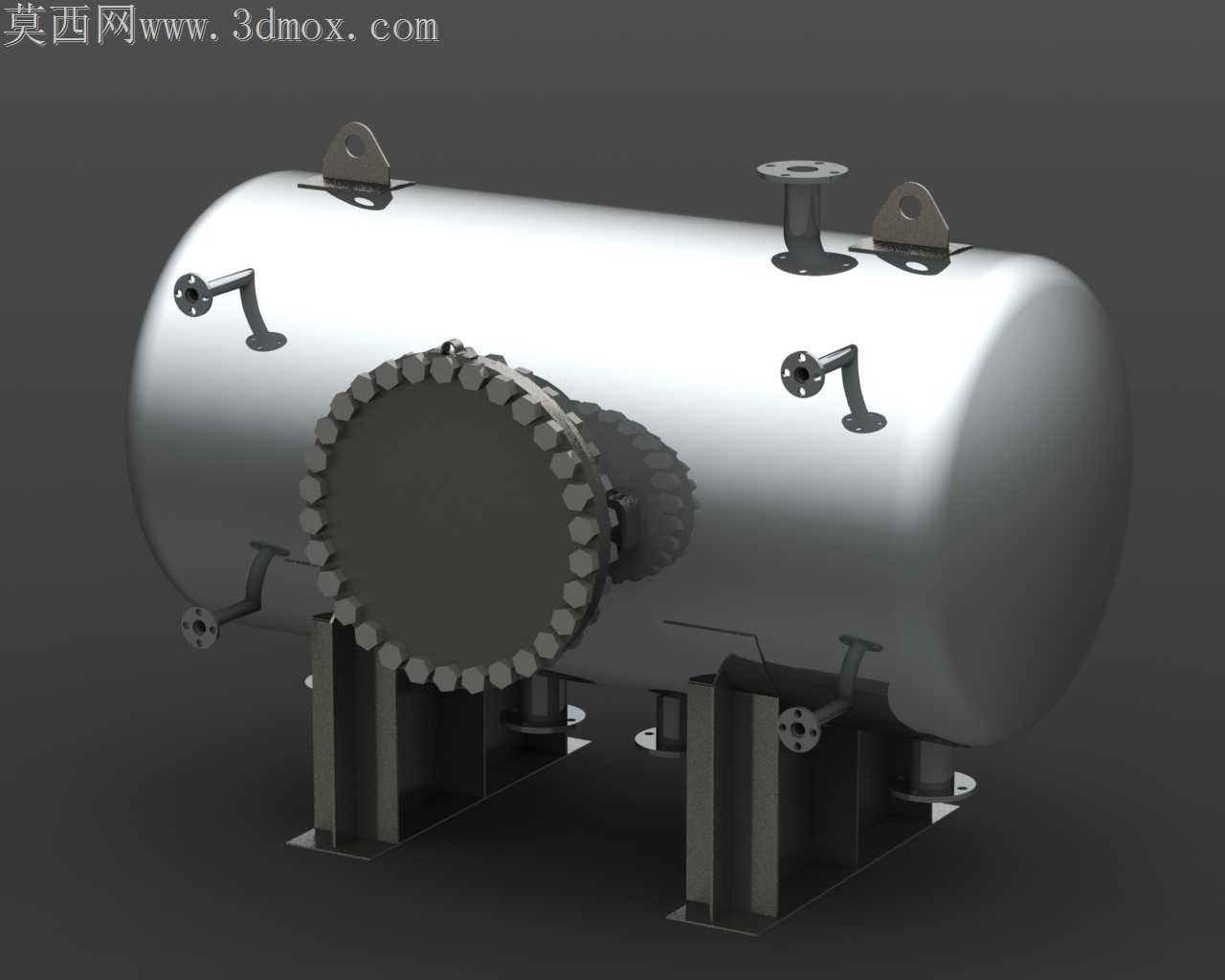

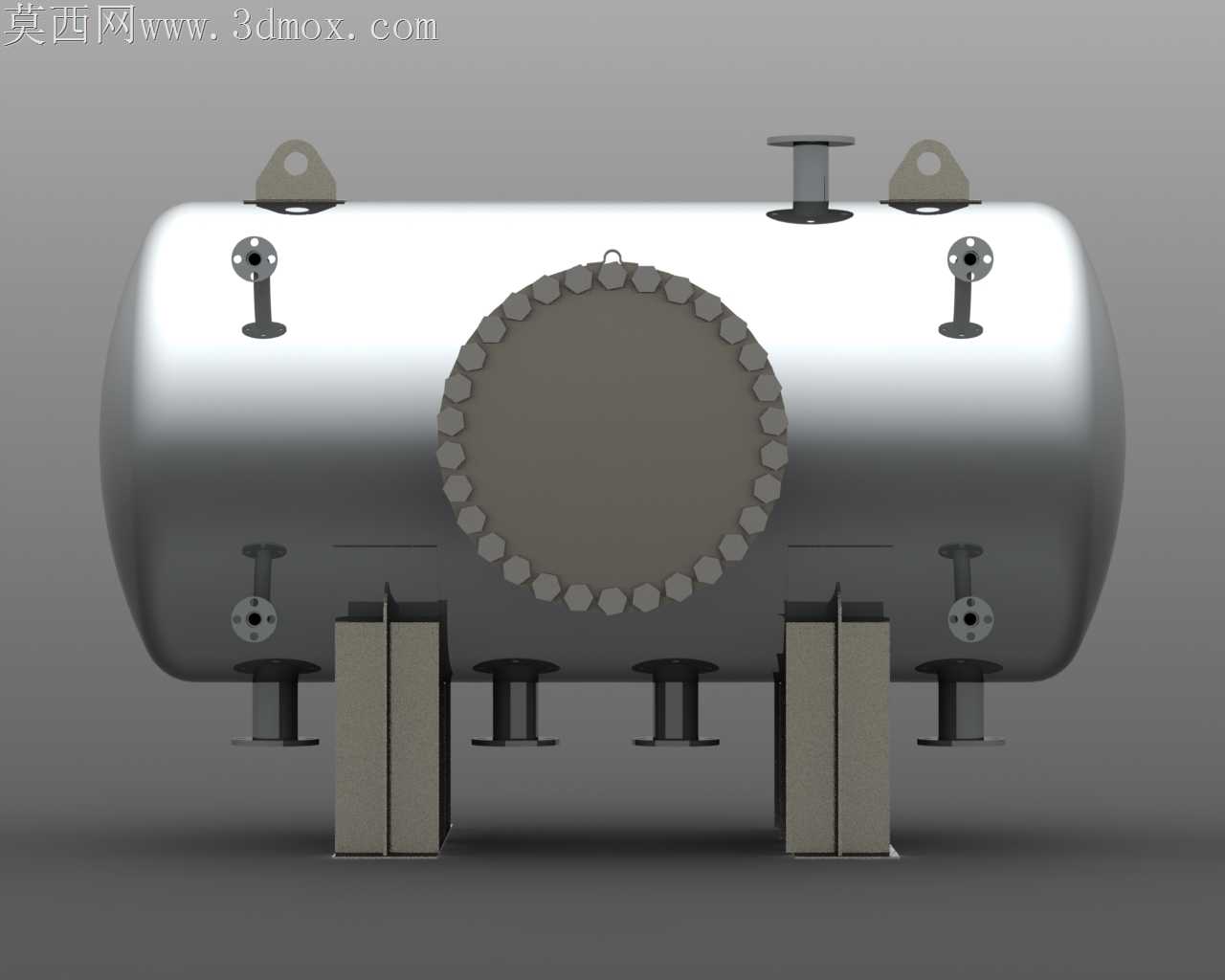

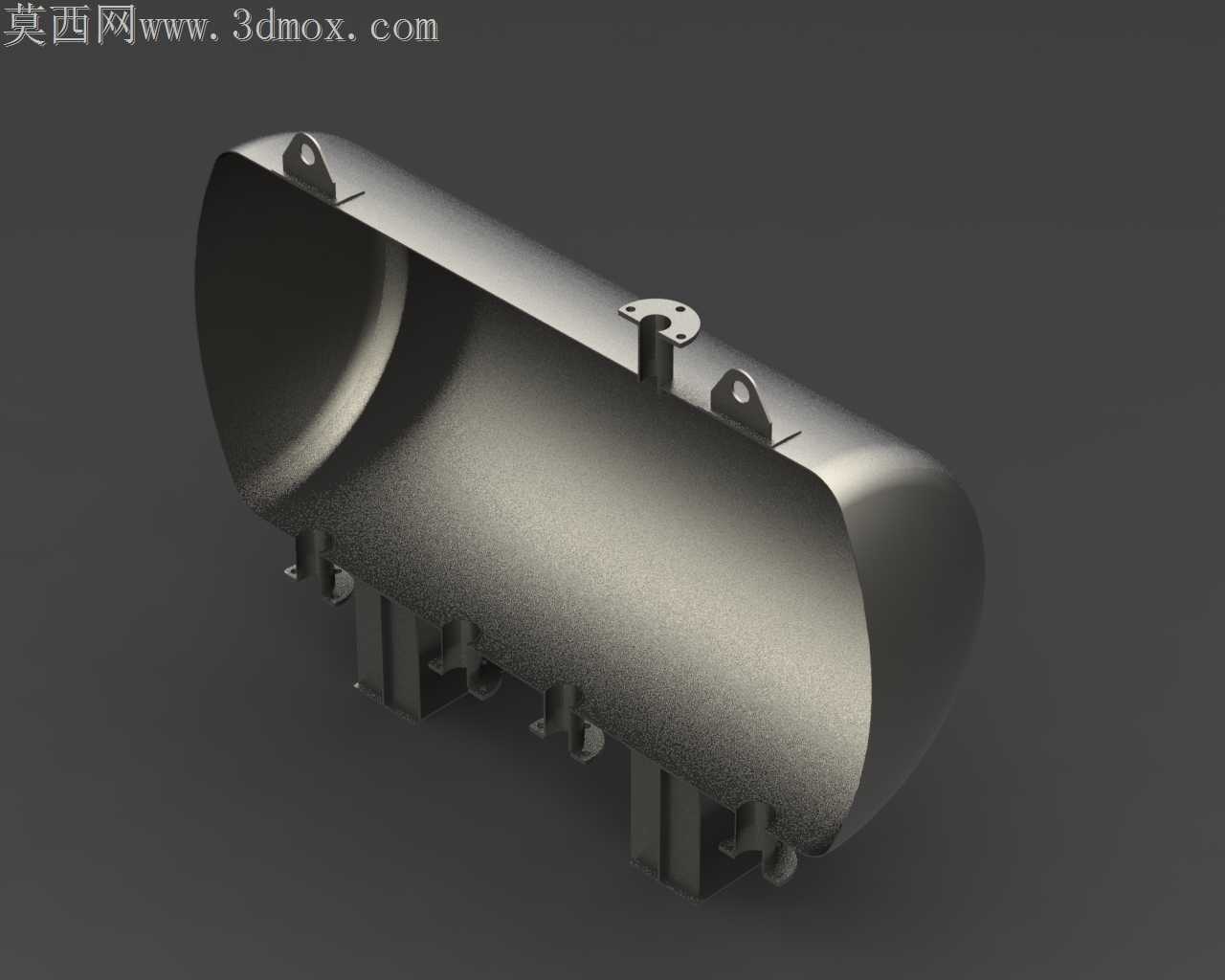

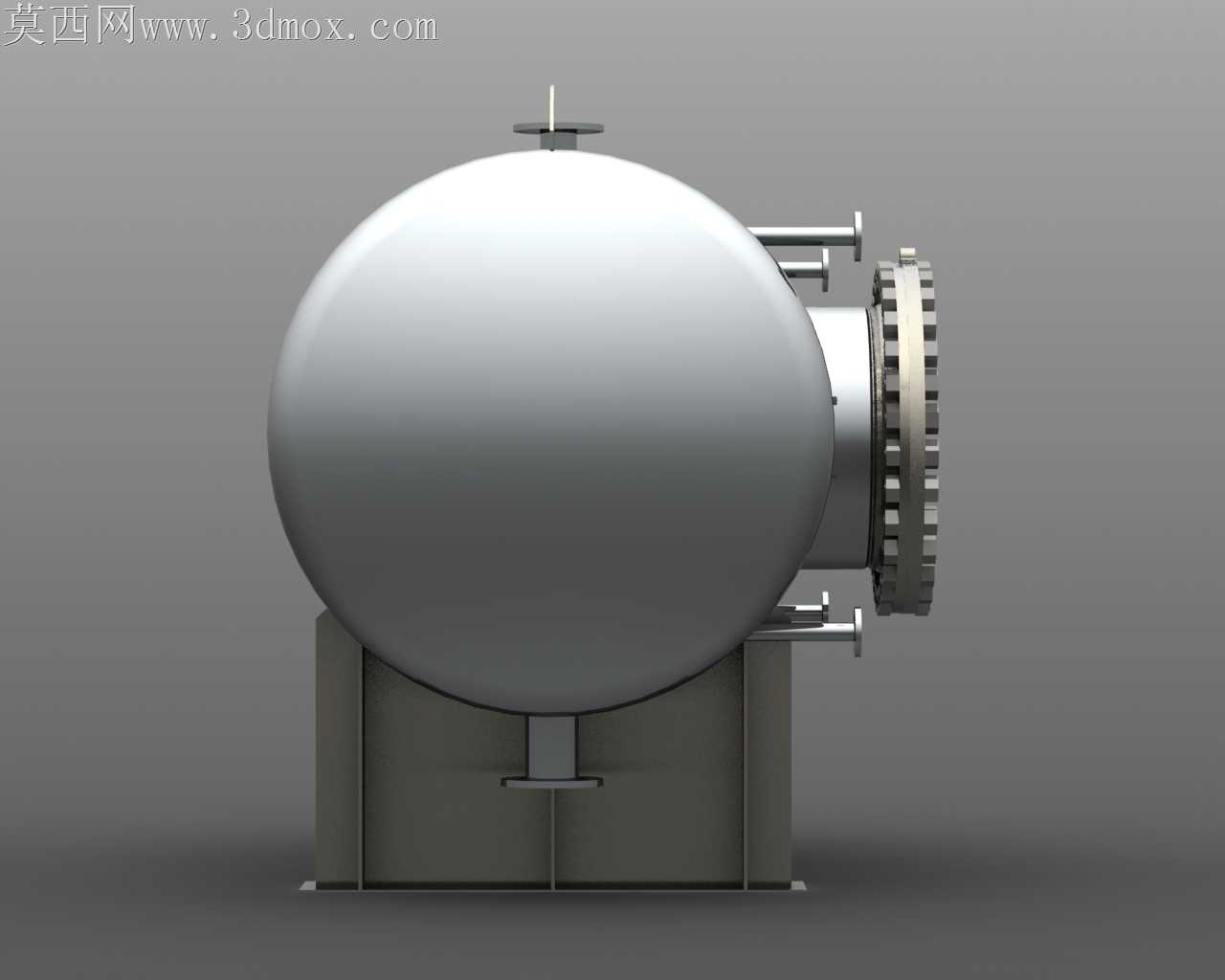

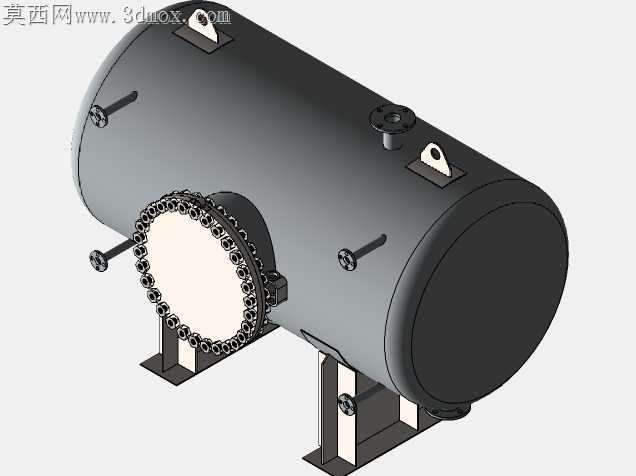

现场承压设备安装时最容易忽略的支座焊接变形问题，在这套罐体结构设计里做了针对性的公差预留。鞍式支座的立板与罐体弧面贴合处没有直接做满焊坡口，而是预留了1.2mm的反变形余量，抵消筒体卷制后圆度偏差带来的装配间隙，避免现场焊接时支座受力不均导致的罐体局部应力集中。筒身分布的多个侧向接口没有采用统一的伸出长度，靠近人孔一侧的两个仪表接口特意缩短了15mm，给人孔法兰螺栓的拆装留出扳手操作空间，不会出现后期运维时扳手卡滞、必须拆除相邻管线才能拆人孔的尴尬。顶部的吊耳位置没有按常规对称布置在筒体重心正上方，而是向人孔偏重侧偏移了80mm，起吊时筒体能自然保持水平姿态，不需要额外牵拉调整，减少高空吊装时的碰撞风险。人孔端的齿形快开压圈做了齿根圆角优化，每个齿的受力接触面都做了0.3mm的平面度公差要求，避免螺栓预紧时局部齿面压溃导致密封失效，压圈外侧的防滑齿纹深度控制在1.5mm，既满足手动盘车启闭的摩擦力需求，又不会因为齿纹过深积存腐蚀介质。筒身底部的排污接口特意偏离鞍式支座的支撑中心线60mm，避免排污管被支座立板遮挡，后期安装排污阀时不需要额外做弯头改向，减少管路泄漏点。所有外接法兰的密封面都做了凸台结构，比筒身外壁高出5mm，运输过程中即使发生轻微磕碰，也不会损伤密封面导致现场试压时出现渗漏。筒体两端的封头冲压弧度与筒身对接处做了30mm的削边处理，对接环缝的错边量能控制在0.8mm以内，满足射线探伤的一级焊缝要求，不需要焊后额外打磨修整焊缝余高。支座底板的地脚螺栓孔做成长圆孔，长度方向沿筒体轴向布置，能补偿设备运行时温度变化带来的筒体热胀冷缩位移，避免地脚螺栓承受额外剪切应力。
