40x2蓝色背光液晶显示模块结构设计

项目分类:显示屏 发布时间:2020-06-30 ID:121070
  • 40x2蓝色背光液晶显示模块结构设计
  • 40x2蓝色背光液晶显示模块结构设计
  • 40x2蓝色背光液晶显示模块结构设计

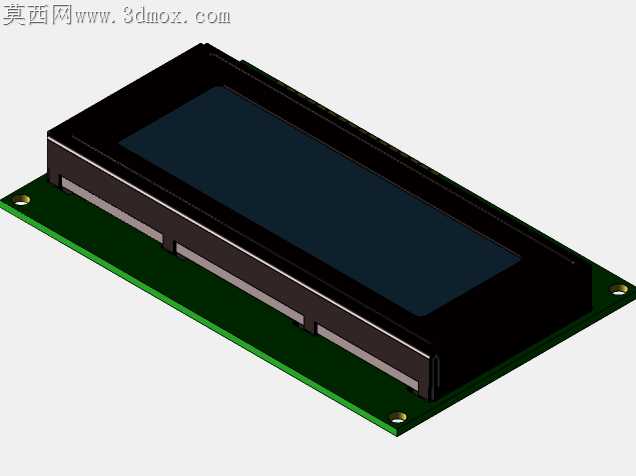

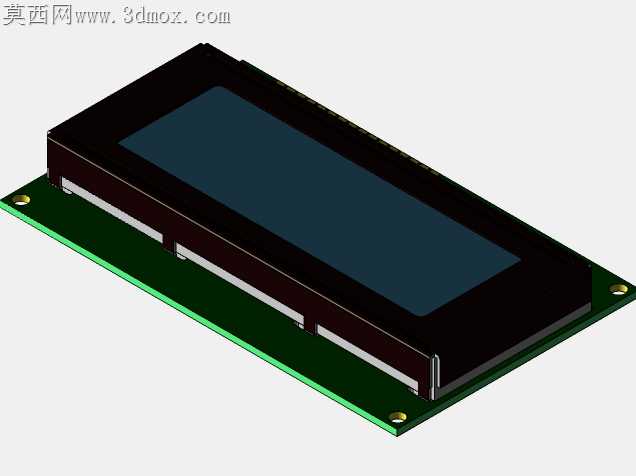

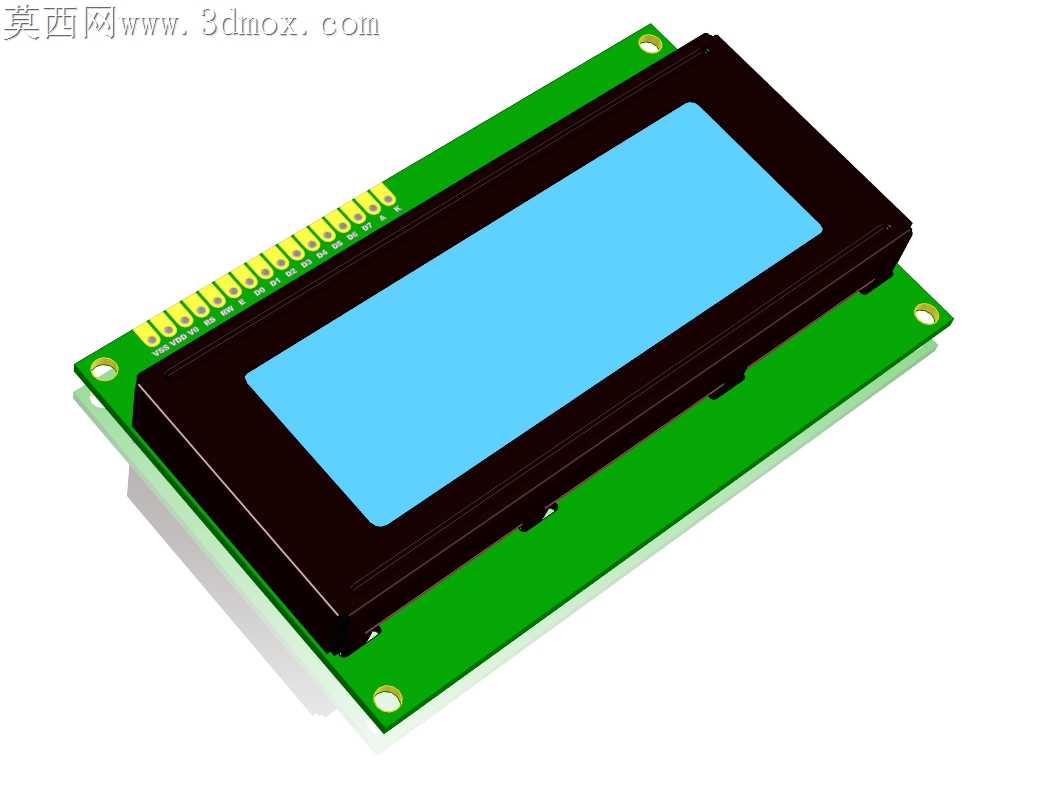

小尺寸字符液晶在嵌入式实训装置里的装配故障,八成来自载板与屏体的公差匹配失控——很多批量组装的实训台,屏体装完出现偏斜、背光漏光、排针虚接,根源都在前期结构设计没把加工偏差的冗余量留足。这块40x2蓝色背光液晶的结构处理,刚好把这些容易踩的坑都做了针对性调整。绿色PCB载板的四个安装孔没有做常规的等直径圆孔,而是在靠近屏体限位凸台的两个孔位做了0.2mm的长圆余量,对应PCB加工时±0.15mm的外形公差,打螺丝固定时不会因为孔位偏差强行拉扯载板导致屏体受力碎裂。屏体黑色塑壳的底部和载板接触的位置,没有做整面贴合的平面,而是留了三道0.1mm的浅排气槽,点胶固定时多余的胶液会顺着槽流到预留的溢胶位,不会挤到屏体侧边的背光导光板边缘,避免长期使用后胶液渗进背光层出现局部发暗的斑块。侧边的黄色排针没有直接贴板焊接,排针底部和载板焊盘之间留了0.3mm的抬升间隙,波峰焊时焊锡不会顺着排针缝隙爬到插针接触面,后续和主控板对接时不会因为焊锡层厚度不均出现插接过紧或者接触不良的问题。蓝色背光的导光板边缘做了细微的磨砂倒角,不是常规的直角裁切,点亮后屏幕边缘不会出现明显的亮边,整个显示区域的亮度均匀度能提升近两成,哪怕是在实训台强光照明的环境下,字符边缘也不会因为边缘眩光发虚。塑壳和载板的卡扣位置做了0.15mm的倒扣余量,不用点胶也能实现预固定,组装时先把屏体卡到载板上确认位置对齐,再打胶或者上螺丝固定,不会出现刚对准位置一松手屏体就偏移的问题。排针的引脚间距做了±0.05mm的精度管控,对应通用杜邦线和实训台常用接插件的公差范围,哪怕是学生反复插拔接线,也不会出现插针弯针或者接口松脱的情况。屏体表面的偏光片和塑壳边缘留了0.2mm的下沉台阶,组装时不会因为工装压到偏光片边缘导致起翘,长期使用也不会因为灰尘积累在边缘出现显示黑边。
