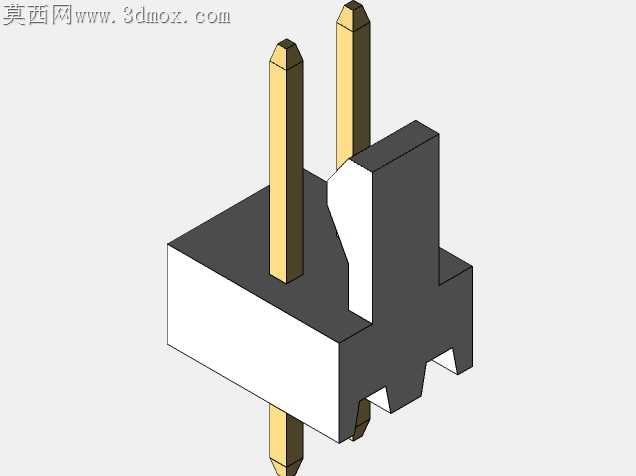

2.54mm间距直插式两针电路板公连接器

直插式板端连接器最容易被忽略的加工适配问题，集中在插针与塑壳的配合公差、插针端部导向结构的成型一致性，以及过波峰焊时的塑壳耐热形变控制上。这款两针直插公座的插针采用方截面设计，插针伸出塑壳的焊接端做了收尖处理，过孔插入时能自动修正±0.1mm的板孔对位偏差，不会出现插针顶偏顶弯的情况，手工插件或者机插都能适配。塑壳上的定位凸台做了0.05mm的拔模斜度，和电路板上的定位孔配合时，既能卡住壳体避免焊接时浮高，又不会因为过盈量太大压伤PCB板面的阻焊层。插针和塑壳的嵌合位置做了滚花卡位，滚花深度控制在0.08mm，压入塑壳后能承受15N以上的轴向拉力，过波峰焊时不会因为焊锡的浮力把插针顶出塑壳，也不会出现插针歪斜导致的后续母座对插失败。塑壳的侧壁做了局部减胶处理，在插针压入工位，塑壳的形变余量刚好容纳压装时的侧向应力，不会出现塑壳撑裂的不良品，减胶位置避开了和母座对插的配合面，不会影响插拔的锁紧手感。插针的接触段做了倒角过渡，没有尖锐的棱角，母座插入时不会刮伤母座内的接触弹片，长期插拔后的接触电阻能稳定控制在毫欧级，不会出现信号传输中断的问题。焊接端的插针长度留了1.2mm的伸出量，过波峰焊时焊锡能顺着插针爬上焊盘形成饱满的焊点，不会出现虚焊、漏焊的情况，伸出长度也不会过长导致焊锡流到塑壳底部造成相邻插针短路。塑壳选用的耐高温尼龙材质在260℃的波峰焊温度下持续10秒不会出现软化变形，冷却后塑壳的尺寸收缩率控制在0.2%以内，插针的中心距始终保持2.54mm的标准间距，和母座对插时不会出现针位错位的问题。插针表面做了镀镍打底再镀锡的处理，镀锡层厚度控制在3μm，既能保证焊接时的润湿性，又能避免长期存放出现插针氧化导致的焊接不良，镀镍层能阻挡铜基材的锡须生长，不会出现长期使用后相邻插针短路的隐患。塑壳底部的支撑脚做了等高处理，贴板焊接时塑壳和PCB板面之间留有0.3mm的间隙，焊锡挥发的助焊剂气体能从间隙排出，不会在塑壳底部形成残留的助焊剂堆积，也能避免清洗时清洗液残留在塑壳下方腐蚀电路板。
