直插式474标识薄膜电容三维结构

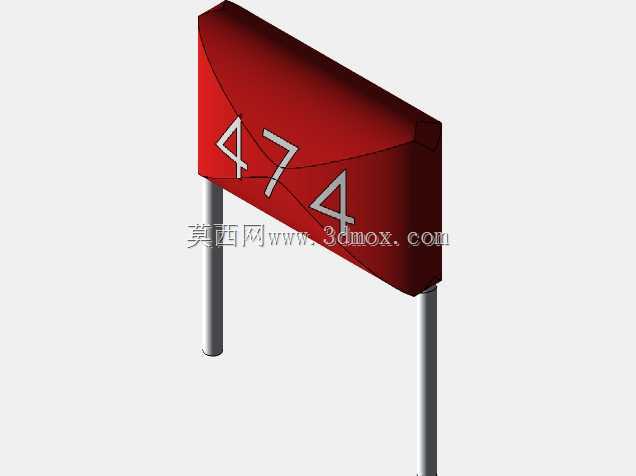

　　在消费电子、工业控制板卡、低压电源回路的设计场景中，直插式薄膜电容是板级电路里极为常见的无源元件，承担着滤波、退耦、信号耦合、能量缓冲的核心作用，这款标注474标识的直插电容，对应0.47μF的标称容量，是小功率电路里应用频次极高的容值规格。从结构设计来看，这款电容采用方块状环氧包封本体，本体表面印刷清晰的容值标识，两根平行引出的镀锡铜引脚从本体底部垂直伸出，引脚的直径、伸出长度、中心间距都严格遵循通用直插元件的封装规范，能够适配市面上绝大多数PCB板的通孔焊盘尺寸，在波峰焊、手工焊接场景下都能保证可靠的装配连接。设计这类元件的三维模型时，首先要还原的是本体的外形公差，包封本体的边角做了微小的圆弧过渡，

　　避免环氧封装的尖锐边角在装配时剐蹭周边元件或者绝缘层，本体的厚度、宽度、高度尺寸都匹配行业通用的对应容值薄膜电容的外形边界，不会出现模型尺寸与实物偏差过大导致的装配干涉问题。引脚部分的建模需要还原金属引脚的圆柱形态，同时要注意引脚伸出本体的长度预留了常规的板上插装余量，设计人员在进行PCB布局时，可以直接调用这个模型进行板上元件排布，提前核算元件与周边接插件、芯片、散热片的安全间距，避免后期打样出现元件高度超限、引脚与周边走线距离不足的绝缘问题。从实际应用角度来说，这类电容常被布置在电源输入端口的整流电路后端，用来滤除电网传入的高频杂波，也会被放在IC芯片的电源引脚附近做退耦使用，抵消线路上的寄生电感带来的电压尖峰，

　　保证芯片供电的稳定性。在进行整机结构设计时，这类直插元件的高度是板卡堆叠设计中必须考量的参数，比如在薄型电源适配器、手持类电子设备的内部结构设计中，电容本体的高度直接决定了外壳的内部净空尺寸，如果模型尺寸不准，很容易出现装配后电容顶到外壳内壁的问题。建模过程中，本体表面的标识印刷位置也做了还原，能够帮助生产环节的物料识别人员快速核对元件规格，避免SMT或者手工插件时出现物料错装的问题。不同于贴片电容的扁平封装，直插式电容的引脚具备一定的机械强度，能够承受一定程度的振动冲击，在车载电子、工业工控这类存在振动的应用场景中，直插封装的电容比同规格贴片元件的抗振可靠性更高，这也是很多工业板卡仍然保留大量直插元件的原因。在进行三维装配校验时，

　　这个模型可以直观呈现电容在板卡上的占位空间，设计人员可以提前确认电容与周边高大元件的距离，比如和电解电容、功率电阻、接线端子之间的装配间隙，预留出足够的操作空间方便后期的维修更换，同时也能避免元件之间过于贴近导致的散热不畅问题。包封本体的红色外观是这类薄膜电容的常规配色，建模时还原了环氧封装的哑光质感，能够在整机的三维渲染图中真实呈现产品的内部装配效果，方便做产品的对外展示或者内部装配培训使用。引脚的中心距设计符合通用的2.5mm网格PCB的设计规范，能够直接适配标准的万能板、量产PCB的通孔设计，不需要额外调整焊盘位置，降低了板卡设计的适配工作量。
