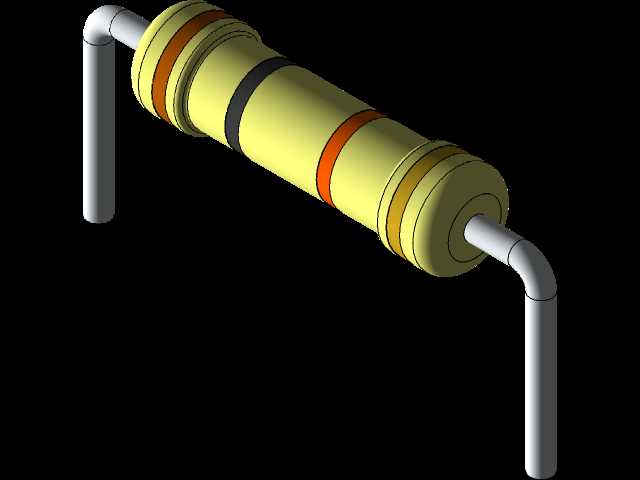

1K四分之一瓦弯脚直插碳膜电阻结构

这款弯脚直插电阻是电子电路领域应用极为广泛的被动基础元件，主要承担电路中电流限流、电压分压、负载匹配、信号衰减等核心功能，广泛适配消费电子、工业控制板卡、家电控制模块、电源转换电路、教学实验套件等多类场景的通孔焊接工艺需求，是传统波峰焊、手工焊生产线上最常见的径向引线元件之一。从功能特性来看，该电阻额定功率为1/4W，阻值为1KΩ，采用碳膜电阻芯结构，通过在陶瓷基体表面沉积碳膜层并刻槽调整阻值精度，外层包裹绝缘阻燃的黄色环氧塑封层，搭配不同色环标识阻值与误差等级，具备成本低廉、性能稳定、耐温性能适配常规民用与工业级电路工作环境的特点，能够在-55℃到125℃的工作温度区间内保持阻值稳定性，满足多数常规电路的性能要求。在设计思路上，这款模型还原了量产直插电阻的真实结构细节：主体为圆柱状塑封壳体，表面的色环按照1KΩ阻值的标准色标规则排布，两端采用金属端帽压接结构固定碳膜芯与引线，引线采用预成型弯脚设计，引线直径适配100mil标准通孔焊盘的安装要求，弯脚的折弯角度、伸出长度完全匹配PCB板通孔插装的工艺规范，能够直接贴合PCB板面完成插装，无需生产环节额外折弯加工，有效提升产线插装效率。从安装边界来看，该电阻主体圆柱直径、主体长度均符合1/4W直插电阻的行业通用尺寸，两端弯脚的中心间距适配标准2.54mm网格PCB的孔位设计，引线伸出板面的长度符合波峰焊的工艺要求，焊接后不会出现引线过长触碰相邻元件、或过短导致焊接强度不足的问题；模型同时还原了电阻两端金属端帽的压接纹理、引线的金属质感、塑封层的哑光绝缘质感，结构细节完整，既可以用于电子电路装配的虚拟仿真验证、PCB布局的干涉检查，也可用于电子类教学演示的可视化素材，帮助学习者直观理解直插电阻的结构组成与安装方式。在实际电路应用中，这类电阻常与电容搭配组成RC滤波电路，或在三极管、MOS管的偏置电路中设定静态工作点，也可在信号回路中作为上下拉电阻稳定电平，是电子电路设计中不可或缺的基础元件，其标准化的尺寸与成熟的生产工艺，也让它成为通孔插装工艺中通用性最强的电阻品类之一。
