TDA8560Q音频功率放大芯片三维结构

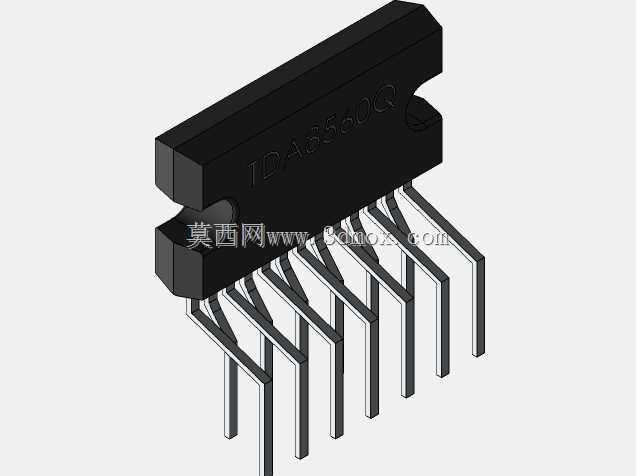

　　在消费类音频设备、车载影音系统、小型有源音箱的硬件开发环节，直插式功率放大芯片的结构匹配度直接决定了PCB布局效率、生产焊接良率以及后期散热结构的适配性，本次构建的TDA8560Q单声道40W音频放大芯片三维模型，完全围绕实际硬件开发中的结构校验需求搭建，可直接用于电路板装配干涉检查、外壳结构适配验证等工程场景。该芯片实际应用中承担小功率音频信号的功率放大职能，可将前级电路输出的毫伏级音频信号放大至足够驱动低阻抗扬声器的功率等级，单通道40W的输出能力可覆盖桌面有源音箱、车载单声道功放单元、小型广播扩音模块等场景的使用需求，相比贴片封装的同规格功放芯片，这种多引脚直插封装的器件无需额外做回流焊工艺适配，手工焊接与返修的便捷性更高，适合小批量硬件试制、教学实验类电路的搭建使用。从结构设计层面看，模型完全还原了该款芯片的实体特征：主体为黑色阻燃环氧塑封本体，本体表面压制有清晰的型号标识字符，引脚采用标准单列直插排布，单根引脚的截面尺寸、引脚间距、引脚伸出塑封本体的长度完全参照实体器件的安装尺寸制作，引脚根部与塑封本体的结合处做了真实的圆弧过渡处理，还原了实际器件封装过程中塑封料流动形成的自然结合形态，没有出现建模中常见的直角生硬拼接问题。塑封本体侧面的散热固定凹槽结构也做了1:1还原，该凹槽在实际使用中可配合金属压片将芯片本体压紧在外部散热铝片上，降低大音量输出工况下的芯片结温，避免过热触发芯片内置的过温保护机制导致音频输出中断。

　　建模过程中优先保证安装边界尺寸的准确性，塑封本体的总长度、总宽度、本体厚度，以及引脚排布形成的总安装跨度，都严格对应器件手册给出的安装公差范围，在PCB布局的三维校验环节，可直接将该模型导入装配环境，检查芯片与周边电解电容、散热片、接线端子的空间间隙，避免生产组装时出现元件干涉、引脚无法正常插入焊盘孔的问题。引脚部分的建模特意还原了直插器件引脚的轻微成型角度，实际生产中这类直插芯片的引脚并非完全垂直于塑封本体，而是带有微小的外张角度，方便插入PCB对应的安装孔，同时焊接后焊锡可顺着引脚与孔壁的间隙充分浸润，提升焊接可靠性，模型中对这一细节的还原，可帮助结构工程师更准确地评估焊盘孔的设计尺寸，避免孔位设计过小导致插件困难、

　　或是孔位过大导致焊接后器件歪斜的问题。塑封本体顶部的型号标识采用浮雕式结构制作，而非简单的贴图处理，在做产品外观渲染、装配工艺演示动画时，可清晰呈现芯片的标识细节，不会因为视角缩放出现贴图模糊、变形的问题。在散热结构适配方面，模型还原了塑封本体背面的平整接触面，该面是芯片与外部散热片的核心接触区域，建模时保证了该平面的平面度公差符合实际器件的封装精度，在设计散热压片结构时，可直接基于该平面做贴合约束，计算压片需要的压紧力，避免压片压力过大导致塑封本体开裂、或是压力过小导致接触热阻过高影响散热效率。对于硬件开发工程师而言，这类精准的元器件三维模型可大幅缩短样机开发的结构验证周期，无需等待实际器件采购到位就可以提前完成PCB布局、

　　外壳开孔、散热结构的设计校验，减少试制阶段的改模次数；对于电子装联工艺的设计人员，可基于该模型模拟插件工序的动作路径，评估插件设备的夹具是否会与芯片本体产生干涉，优化插件工序的动作参数；对于教学场景下的电子工艺实训内容制作，该模型可用于制作焊接工艺演示动画，清晰展示直插芯片的引脚形态、安装定位方式，帮助学员快速理解插件类元器件的装配要点。模型在细节处理上规避了过度建模的问题，没有还原芯片内部的晶圆、引线键合等不可见结构，在保证外部装配尺寸完全准确的前提下，尽可能控制模型的文件体量，可流畅导入各类常用三维机械设计软件中使用，不会出现大装配环境下的卡顿问题。引脚的末端做了微小的倒角处理，还原了实际器件引脚切脚工艺形成的端部形态，在模拟插件过程时可更真实地呈现引脚导入焊盘孔的过程，避免模型中引脚直角边缘导致的干涉误判。塑封本体的边角处做了符合实际封装工艺的小圆角处理，还原了塑封模具脱模后形成的自然边角形态，没有出现尖锐直角这类不符合实际生产工艺的结构特征。
