2.8英寸触控式串行液晶显示模块结构设计

项目分类:显示屏 发布时间:2020-06-30 ID:121074
  • 2.8英寸触控式串行液晶显示模块结构设计
  • 2.8英寸触控式串行液晶显示模块结构设计

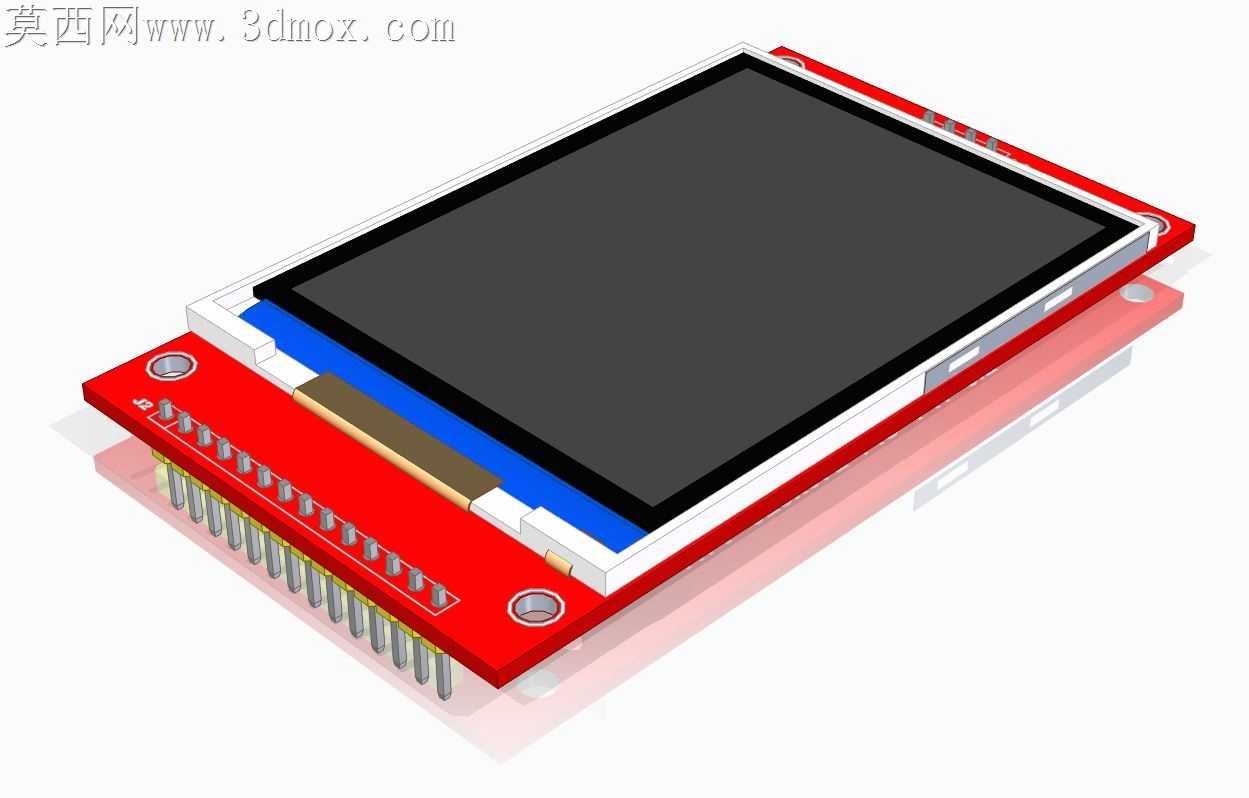

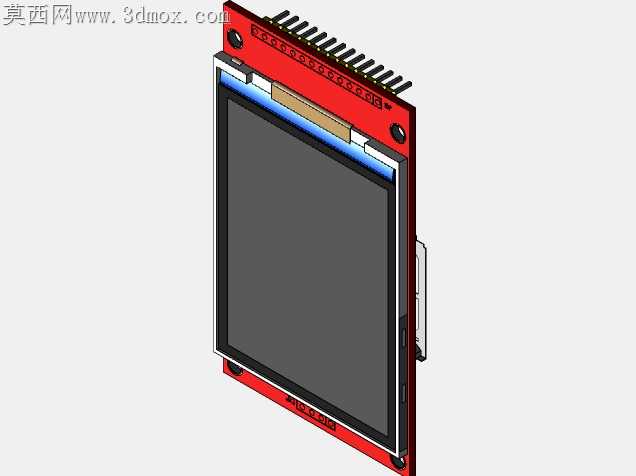

嵌入式开发场景里,裸屏装配的公差错位问题一直是小批量打样的高频故障点,排针与PCB板的虚焊、屏幕FPC排线弯折应力集中、固定孔位与开发板安装柱的同轴度偏差,都会直接导致屏幕点亮后出现花屏、触控漂移甚至接触不良。这款2.8英寸显示模块的结构设计,恰好把这些现场装配的隐性痛点做了前置消化。红色PCB基板的排针焊盘区域做了0.2mm的沉台处理,排针插入后针脚根部能完全贴合沉台侧壁,过波峰焊时不会因为焊锡流动推力出现针脚歪斜,哪怕是手工焊接也能保证每根针脚的垂直度,插接到开发板排母时不会出现单根针脚弯折的情况。屏幕与PCB之间的蓝色缓冲泡棉不是等宽铺设,在FPC排线出线位置特意做了1.5mm的避让缺口,排线弯折处不会被泡棉长期顶压产生疲劳断裂,屏幕按压时的形变量也能被泡棉均匀吸收,不会出现局部按压水波纹的问题。PCB四角的固定安装孔做了沉铜环加固,孔周预留了0.3mm的非金属化避让区,拧入M2铜柱时不会因为扭力过大导致孔边铜箔脱落,孔位公差控制在±0.05mm,匹配市面上主流的STM32、51开发板的安装柱间距,不需要额外打孔适配。触控层与LCD玻璃的贴合边缘做了0.1mm的台阶限位,贴合时不会出现触控层偏移导致的边缘触控无响应问题,屏幕四周的白色塑料边框刚好卡在PCB板的限位凸点上,点胶固定时胶水不会溢到屏幕显示区域。排针的引脚定义排布遵循了常用串行屏的接线逻辑,VCC、GND、SCL、SDA引脚连续排布,接线时不会出现跳接错线的情况,PCB板上的丝印标识离焊盘距离控制在1mm,既不会被排针遮挡,焊接时也能快速核对引脚定义。模块整体厚度控制在8mm以内,堆叠到开发板上不会占用过多垂直空间,外壳设计时不需要为屏幕预留过高的安装腔,屏幕表面的钢化玻璃层比边框高出0.2mm,触控操作时手指不会被边框硌到,同时跌落时边框能先接触受力,减少玻璃碎裂的概率。
