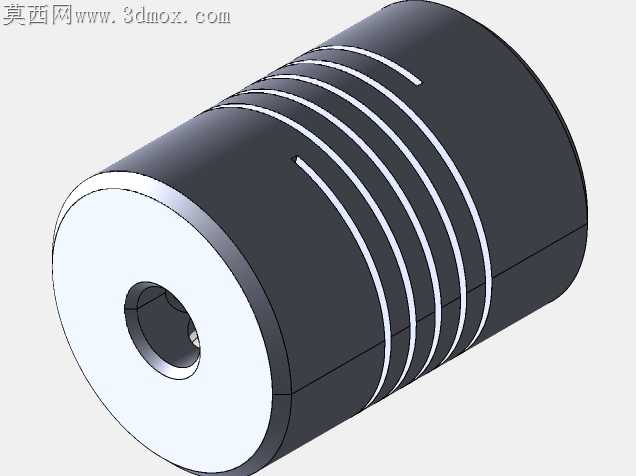

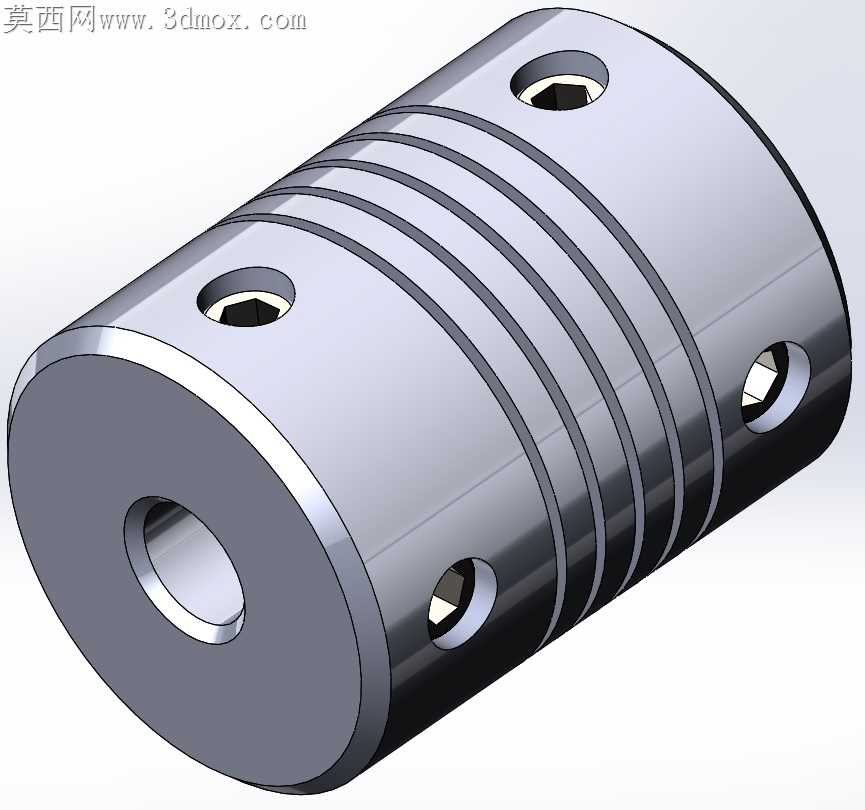

绕线式顶丝锁紧5mm孔径挠性联轴器

数控铣床进给轴传动场景里，刚性联轴器面对电机与丝杠的微小同轴度偏差时，很容易把交变应力直接传导到轴承位，长期运行会出现轴承滚道点蚀、丝杠端部疲劳断裂的隐患，这款绕线结构的挠性联轴器正是针对这类小扭矩精密传动场景的适配设计。周向均匀分布的三列平行螺旋切槽，没有采用市面上常见的单螺旋通槽结构，槽宽控制在0.8mm，槽间保留的筋条厚度经过反复校核，既可以补偿0.2mm以内的径向偏差、1°以内的角向偏差，又不会因为筋条过软导致传动回差超出0.1°的精密传动阈值，完全适配数控铣床进给轴0.02mm级的定位精度要求。两端的锁紧孔没有采用贯通式顶丝孔设计，每个轴端对应两个呈90°分布的M3内六角顶丝孔，顶丝端部做了凹坑处理，锁紧时可以卡在轴端的小平位上，避免高速正反转时顶丝打滑松脱，孔位距离轴端的距离留足了3mm的壁厚，不会因为顶丝锁紧力导致轴孔变形抱轴。外圆的环形槽不是装饰性结构，每道槽的深度刚好切到螺旋筋的根部位置，既可以减轻整体重量降低转动惯量，又能在联轴器过载发生扭转变形时，通过环形槽的形变提前释放应力，避免筋条突然断裂导致传动链卡死。轴孔内壁做了0.01mm的公差带控制，和5mm光轴配合时采用间隙过渡配合，装配时不需要敲击，只需要锁紧顶丝就能完成固定，后期维护拆卸也不会刮伤轴表面。金属表面采用了镀镍处理，不是普通的喷漆涂层，车间里的切削液、润滑油溅到表面不会出现锈蚀起皮的问题，日常维护只需要擦去表面油污即可，不需要额外做防锈处理。
