多档位旋转式波段选择开关结构设计

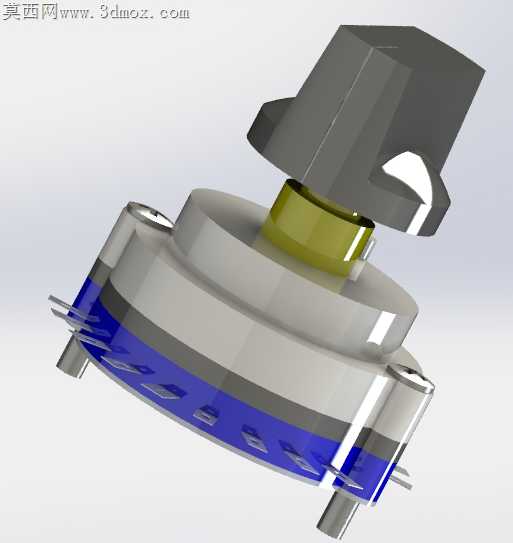

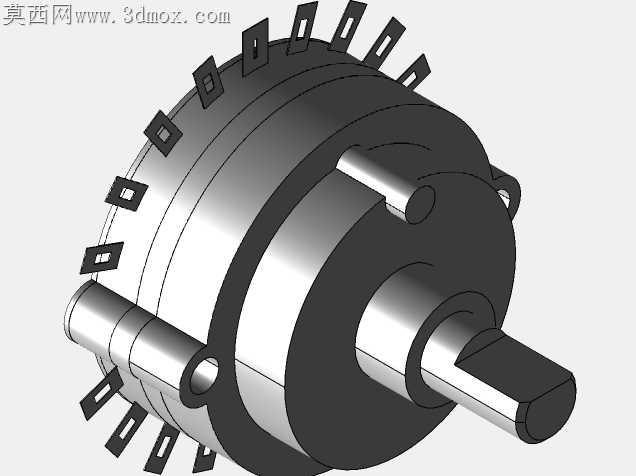

现场电气柜内的老式拨码开关常出现档位卡滞、接触片错位的问题，根源在于转轴与定位弹片的配合公差留量不合理，要么间隙过大晃量明显，要么过盈量偏大旋转阻力超标，长期使用后弹片疲劳还会出现接触不良的故障。这款选择开关的结构设计，从加工适配的角度做了多处细节调整，规避了量产时的常见加工误差问题。转轴与前端操作旋钮的配合段做了扁位结构，不用额外打销钉就能传递扭矩，加工时仅需在车削完成后铣出两个对称平面，不用二次装夹做销孔加工，减少了装夹带来的同轴度误差，装配时也不会出现销钉对位不准的问题。后端的接触片固定座采用分段式卡槽设计，每片接触铜片都有独立的定位槽，槽宽比铜片厚度大0.02mm，既不会因为槽太窄导致铜片压装时变形，也不会因为槽太宽出现铜片晃动，接触片的触点凸起高度统一控制在0.3mm，和外围的环形接触轨贴合时压力均匀，不会出现某几个档位接触电阻过大的情况。外围的蓝色绝缘基座采用分段卡扣拼接结构，不用做整体式的复杂注塑模，拆分后的单个零件脱模斜度都能控制在1度以内，注塑成型后不会出现明显的缩痕，卡扣的配合量留了0.1mm的装配间隙，组装时不用借助工具就能卡合到位，也不会出现松脱的问题。定位弹片的安装槽做了圆弧过渡，没有尖锐的直角，弹片装入时不会被棱边刮伤镀层，弹片的预压行程设计为0.5mm，既保证旋转时的档位清晰手感，又不会因为预压量过大导致弹片提前疲劳失效。转轴中部的黄色绝缘衬套采用POM材质加工，衬套和基座内孔的配合间隙控制在0.03mm，既能支撑转轴减少径向晃动，又不会因为摩擦过大导致旋转发涩，衬套的长度比安装槽短0.1mm，避免温度变化时热胀冷缩出现卡滞。接线端的焊片做了翻边处理，焊接导线时焊锡不会顺着缝隙流到转轴内部，避免长期使用后焊锡碎屑卡滞转轴的问题。所有外露的金属件都做了圆角处理，没有毛刺锐边，装配时不会划伤操作人员的手，也不会刮破导线的绝缘层。
