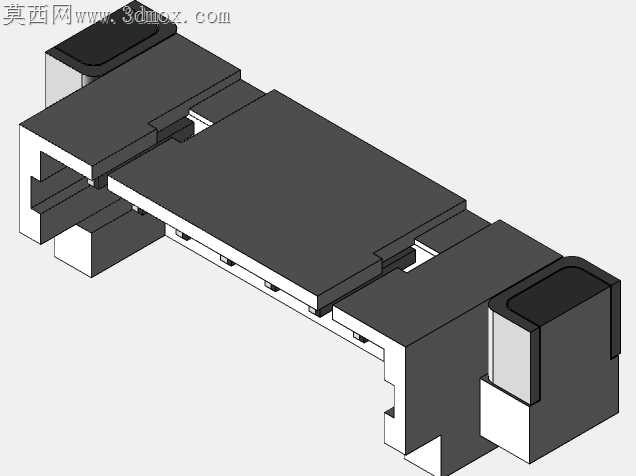

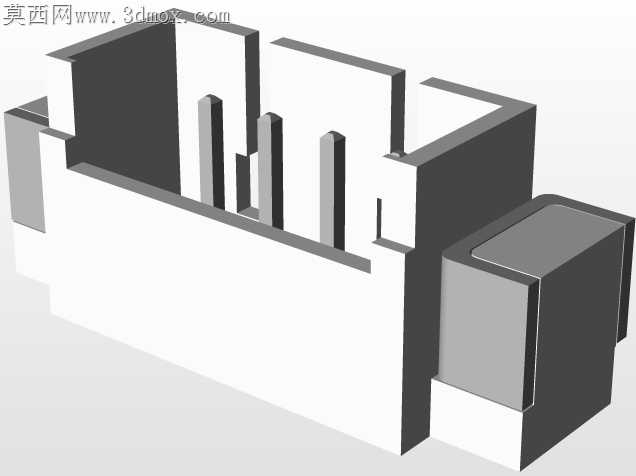

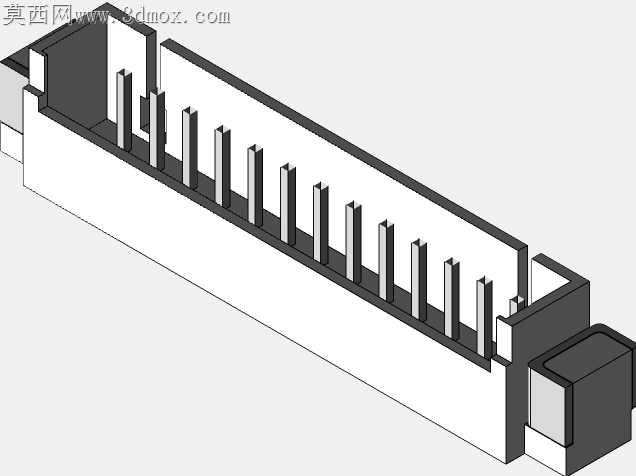

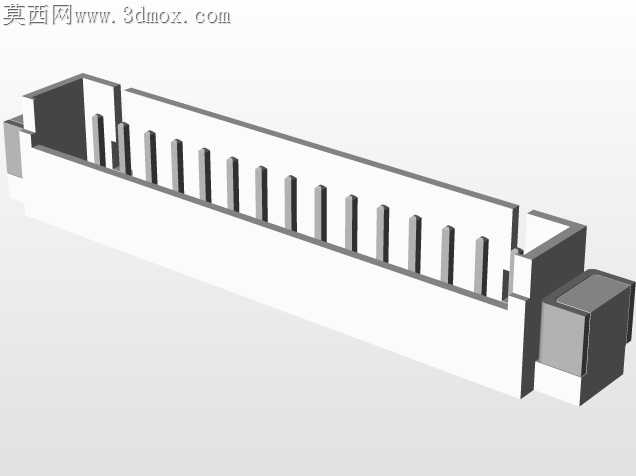

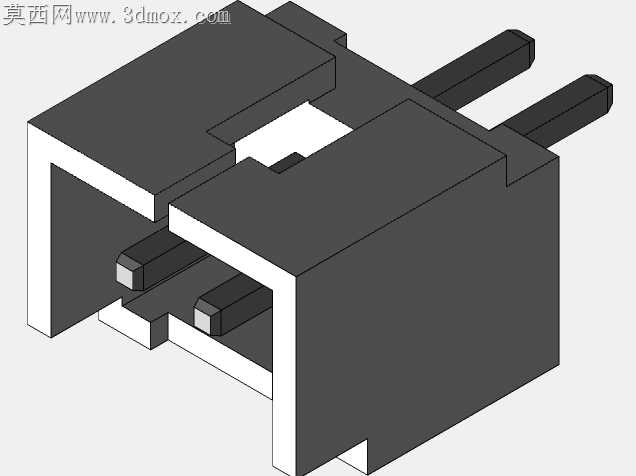

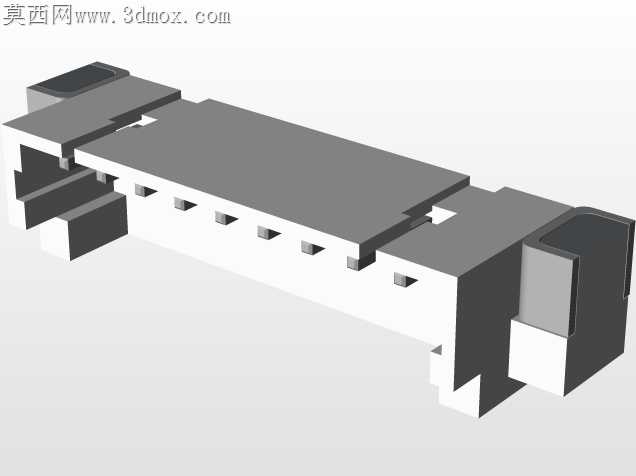

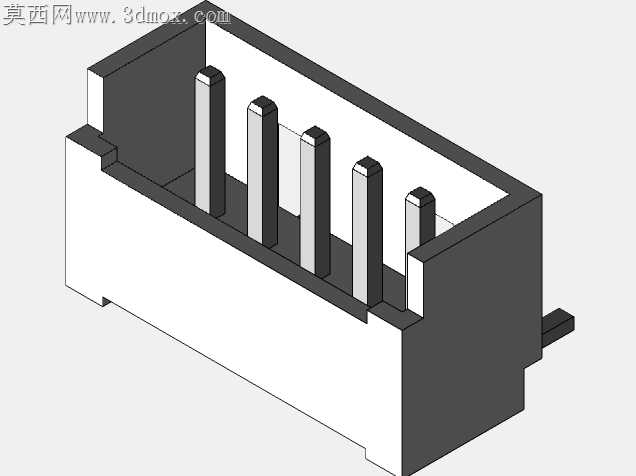

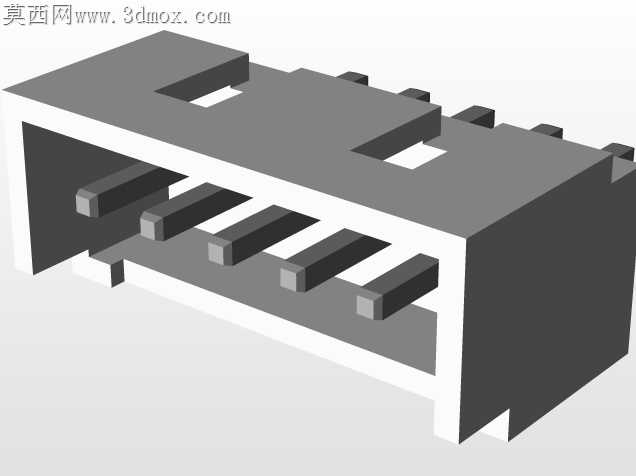

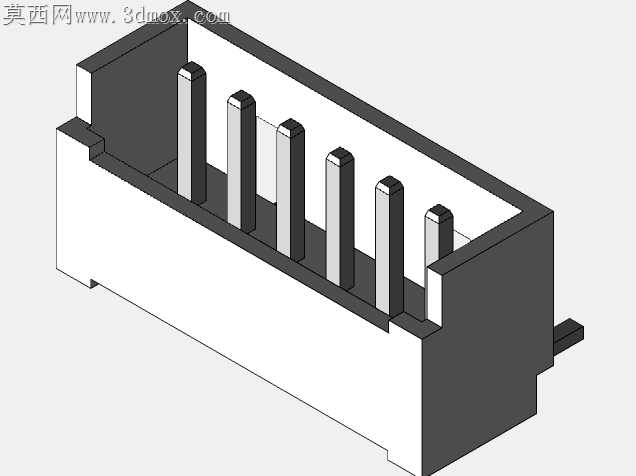

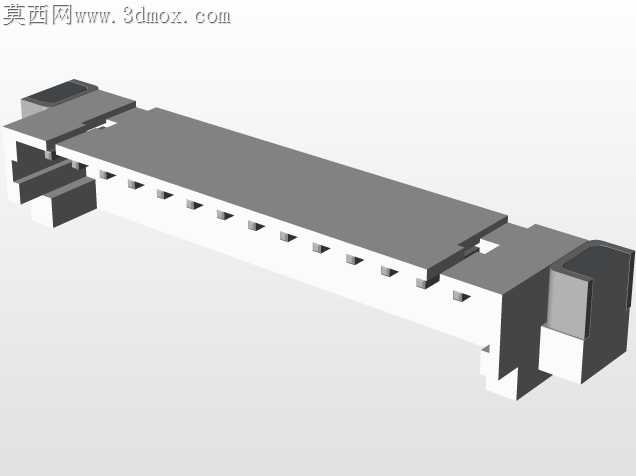

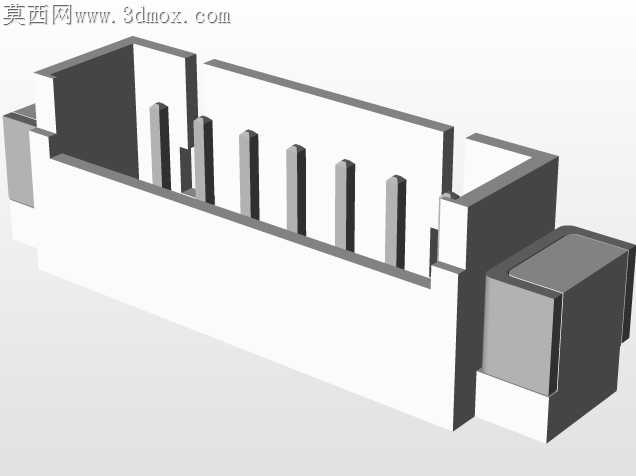

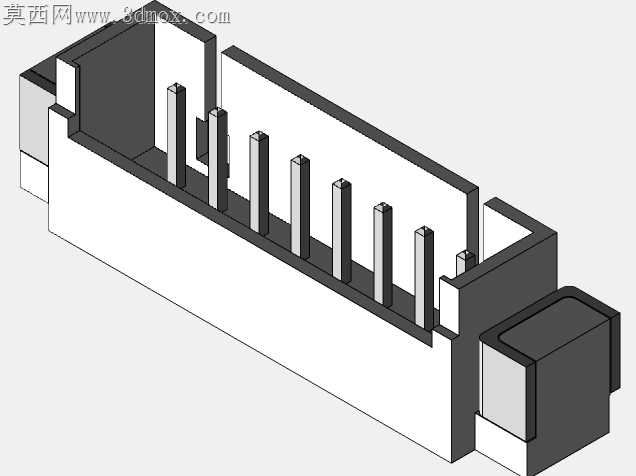

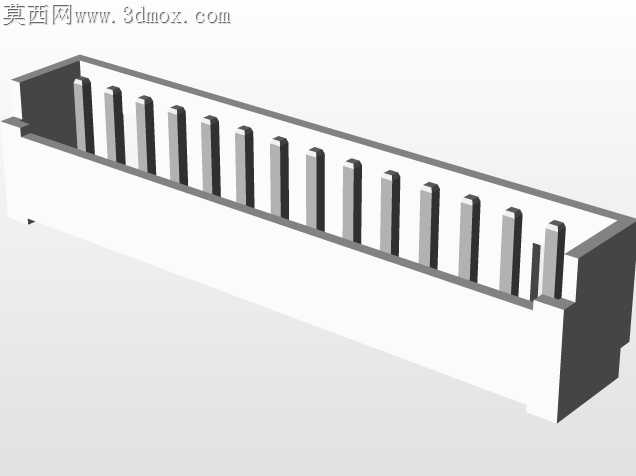

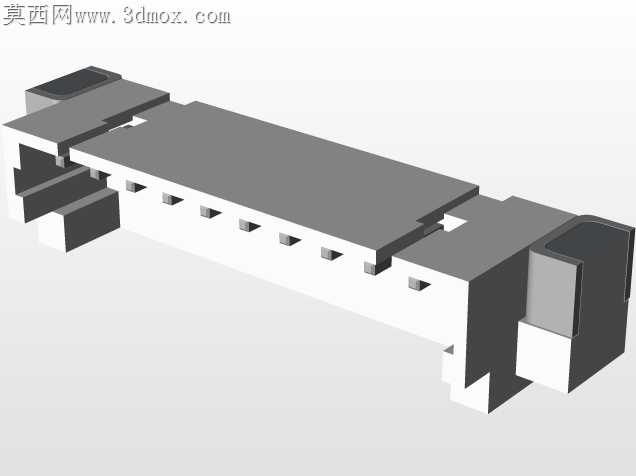

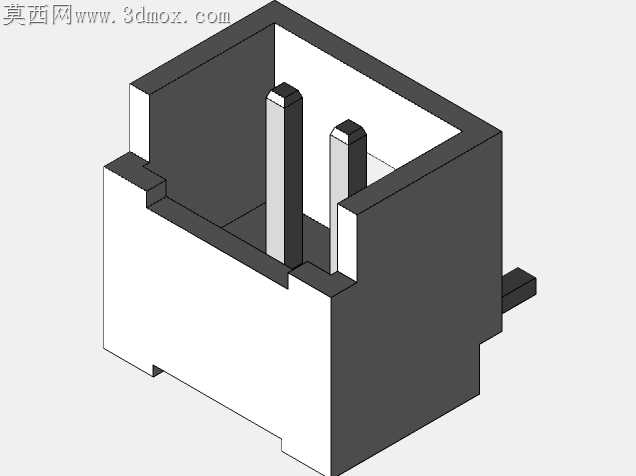

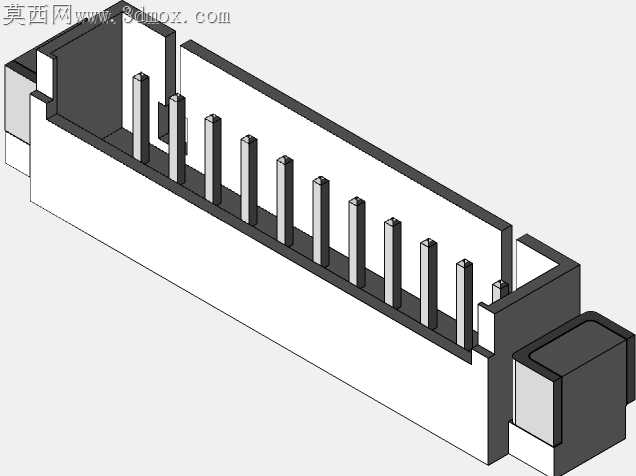

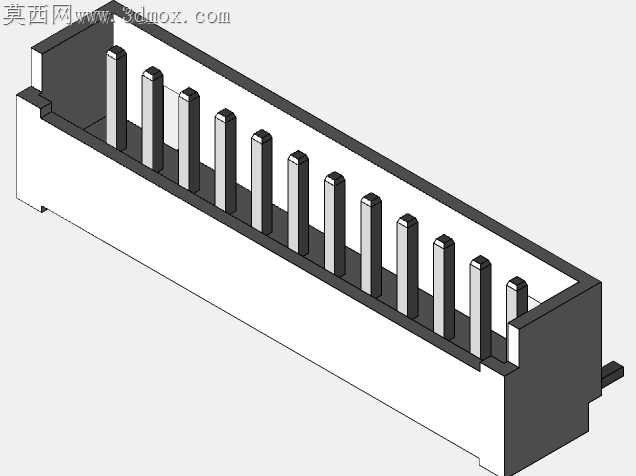

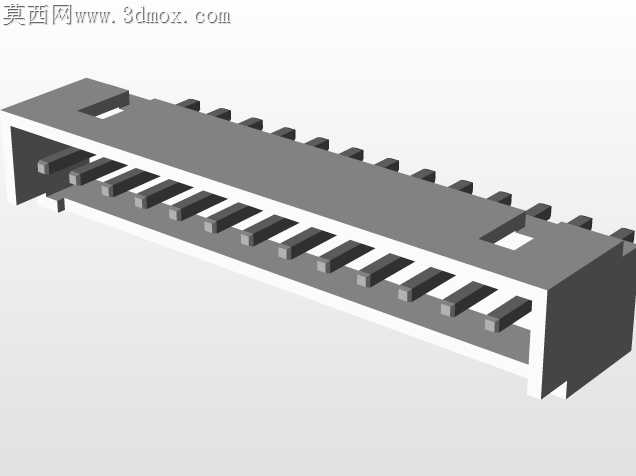

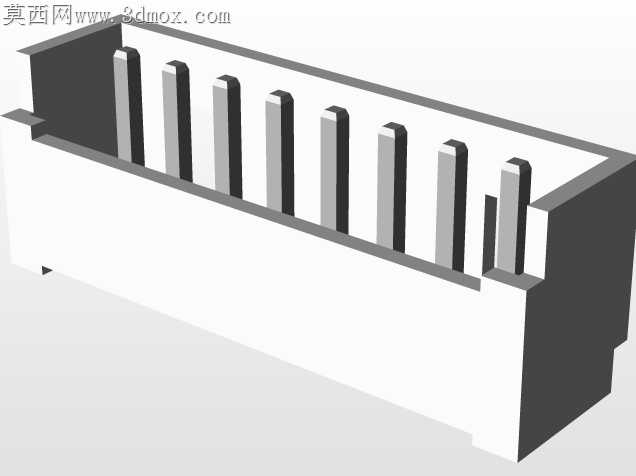

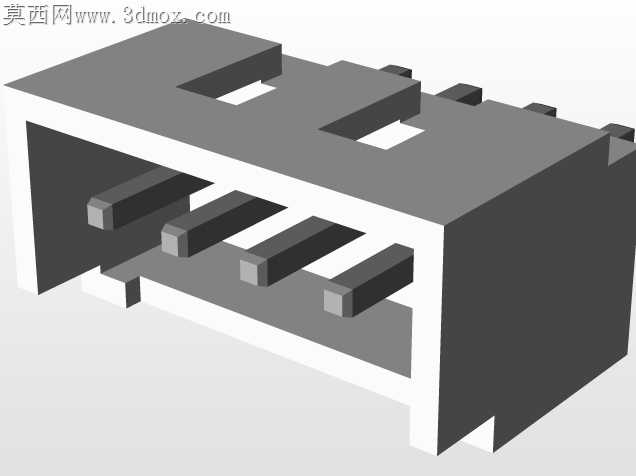

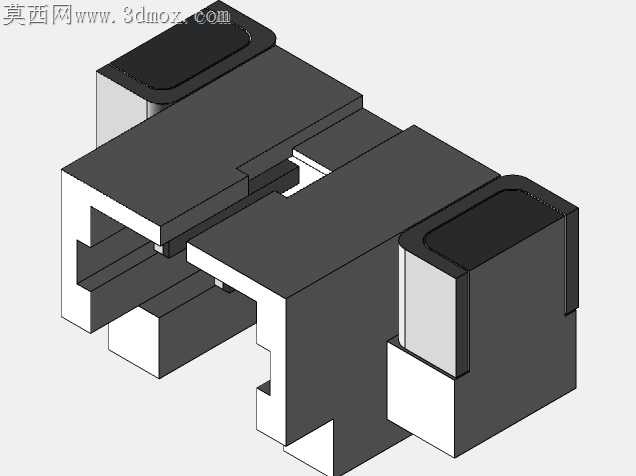

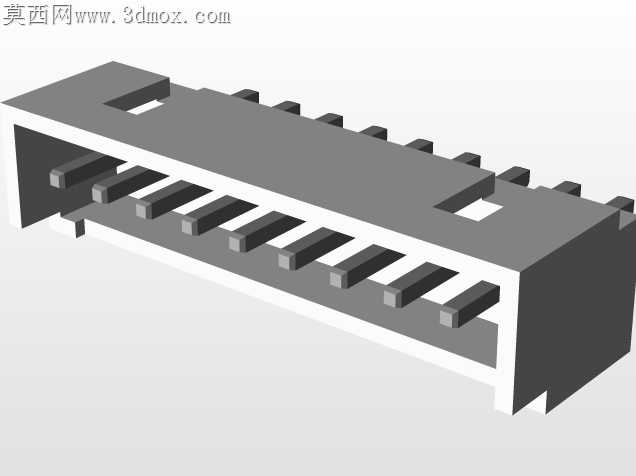

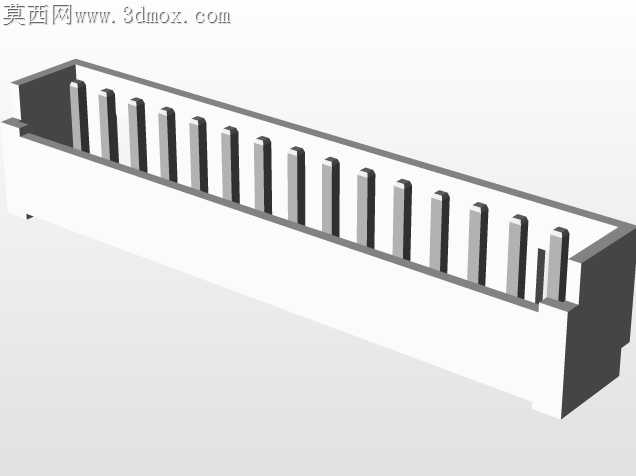

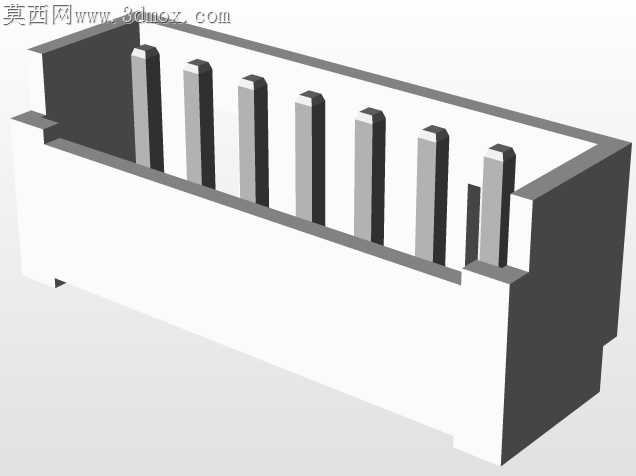

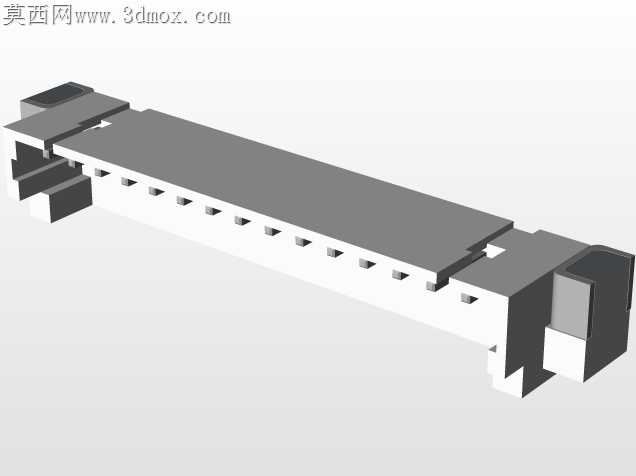

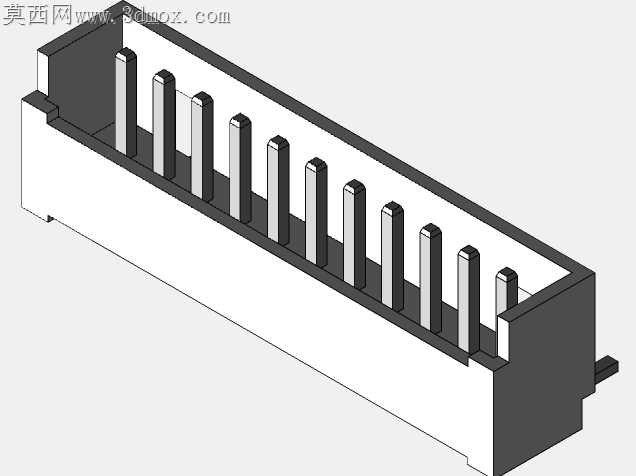

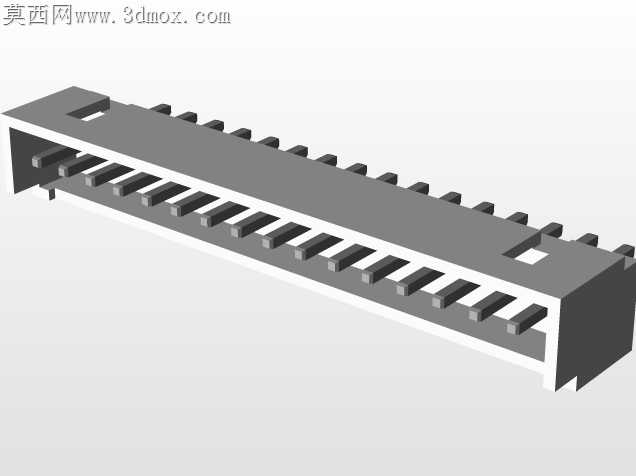

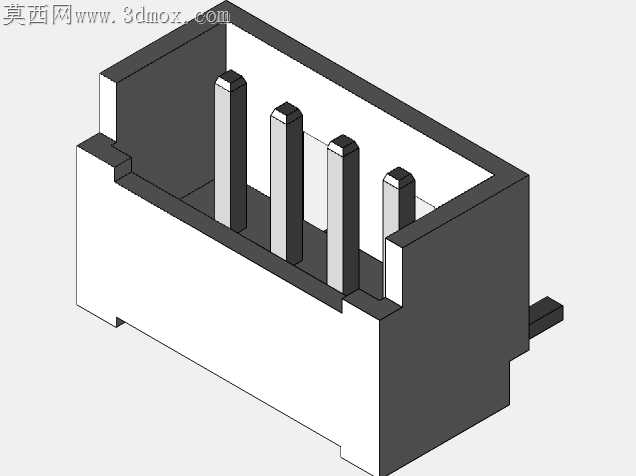

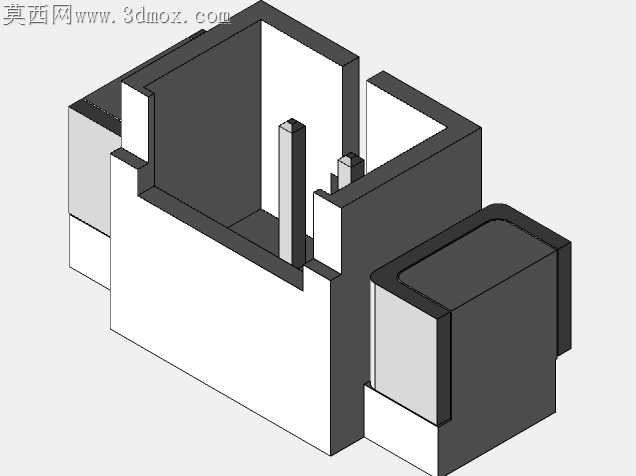

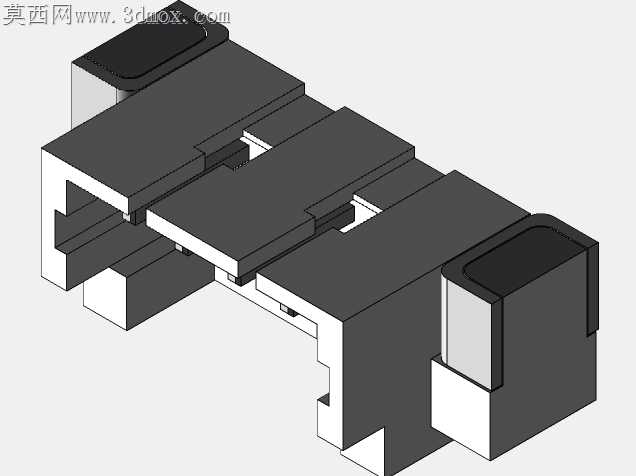

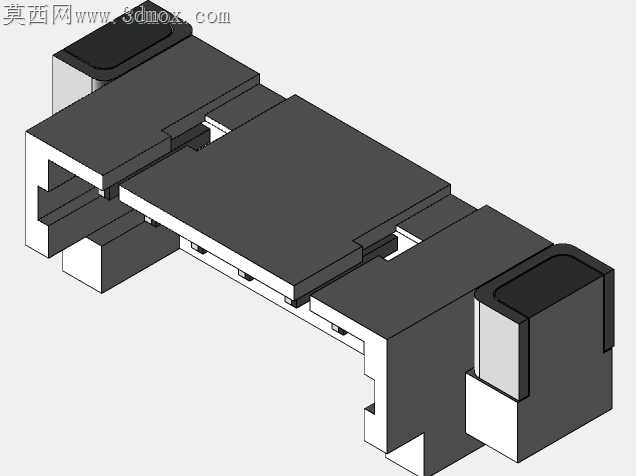

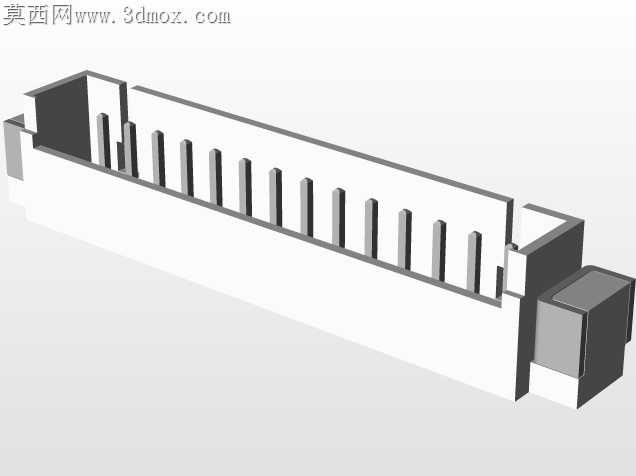

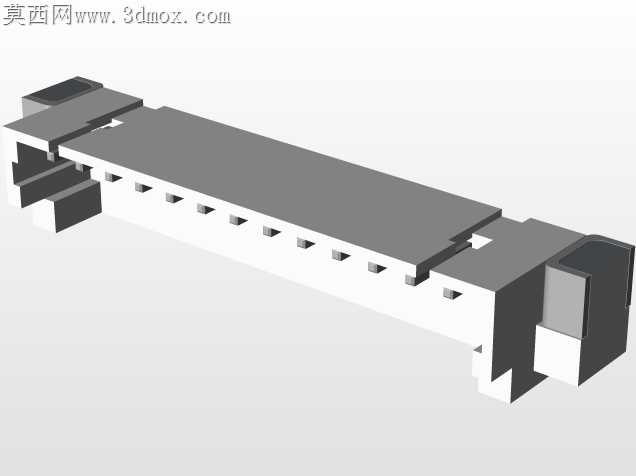

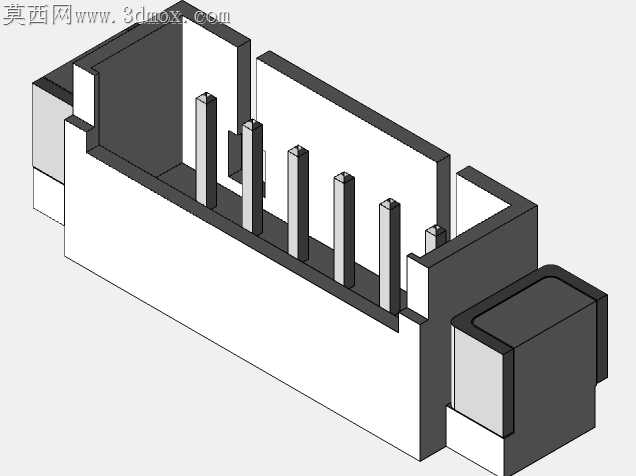

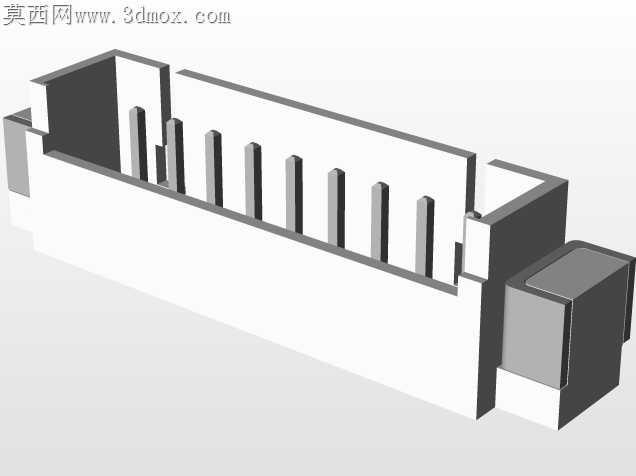

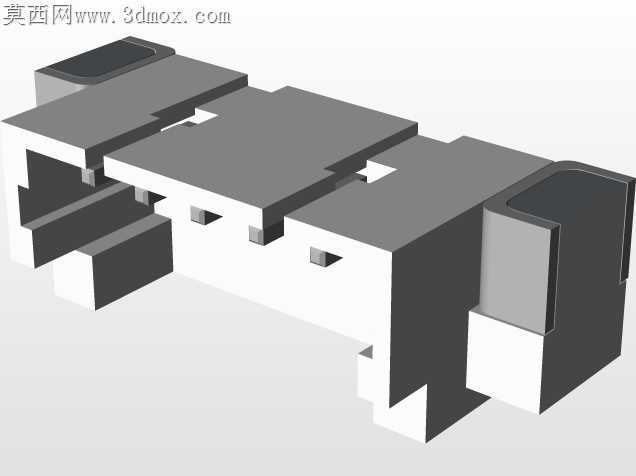

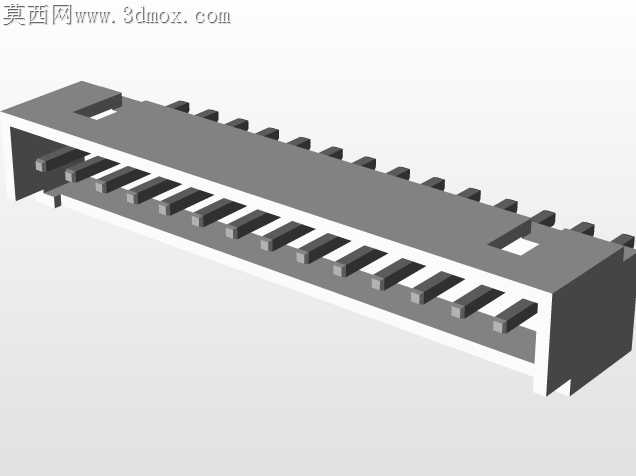

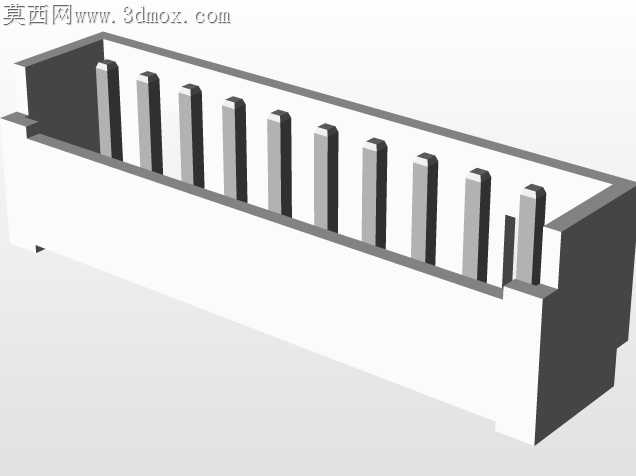

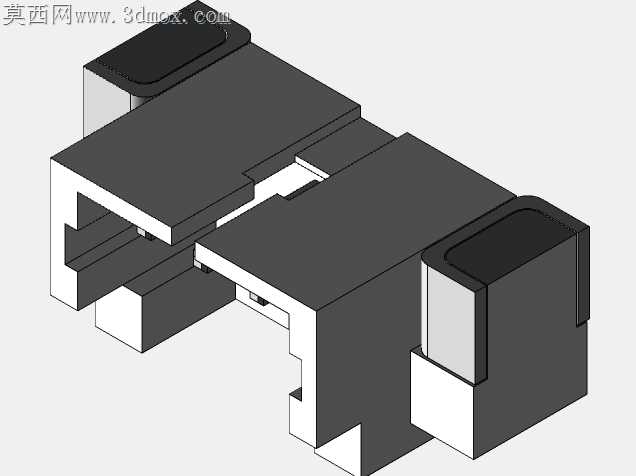

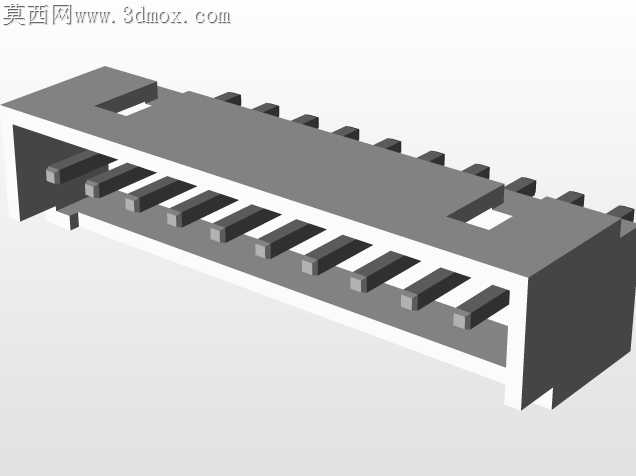

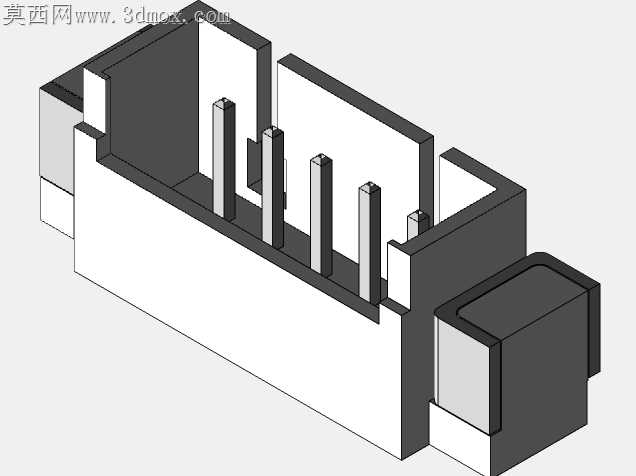

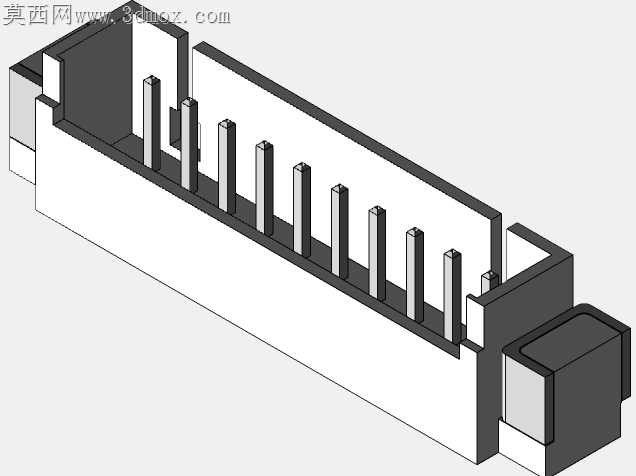

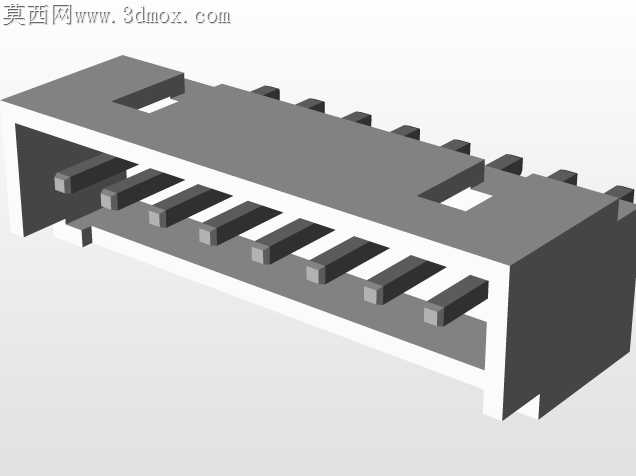

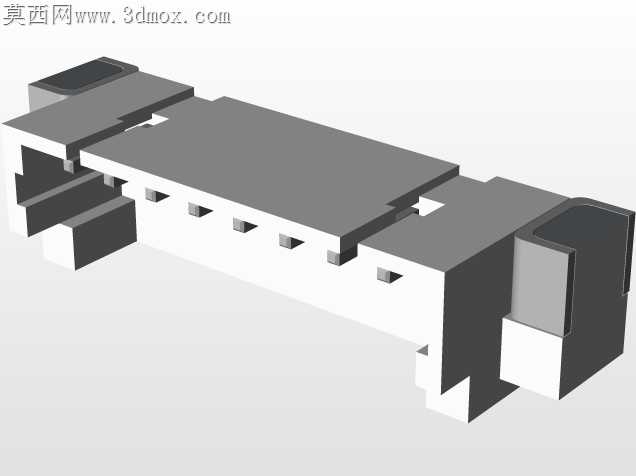

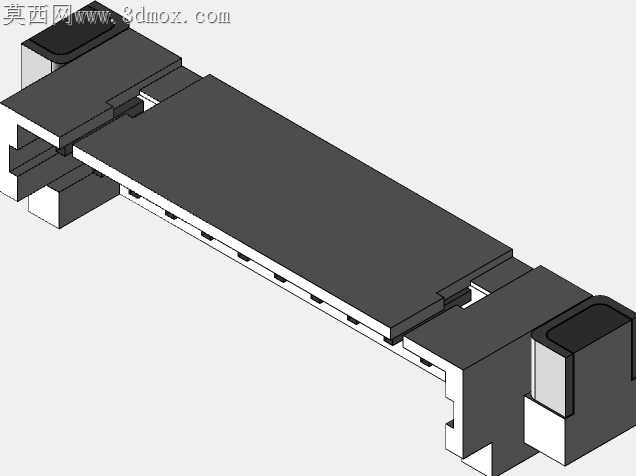

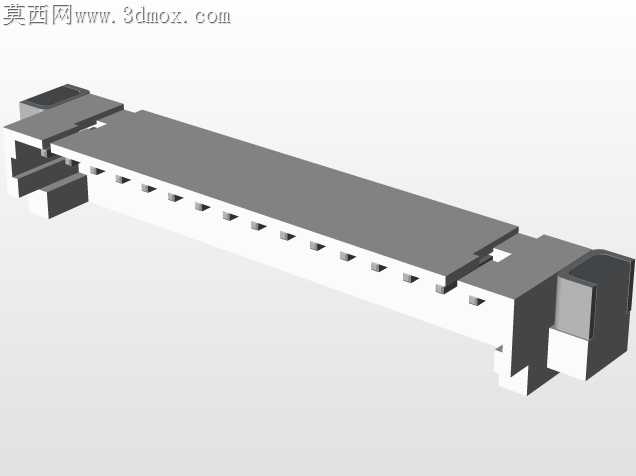

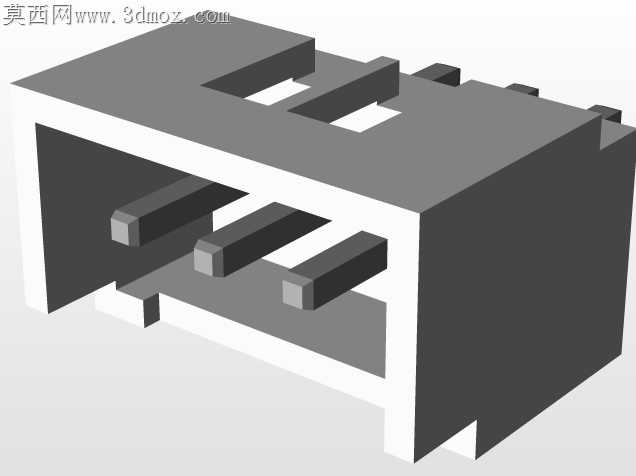

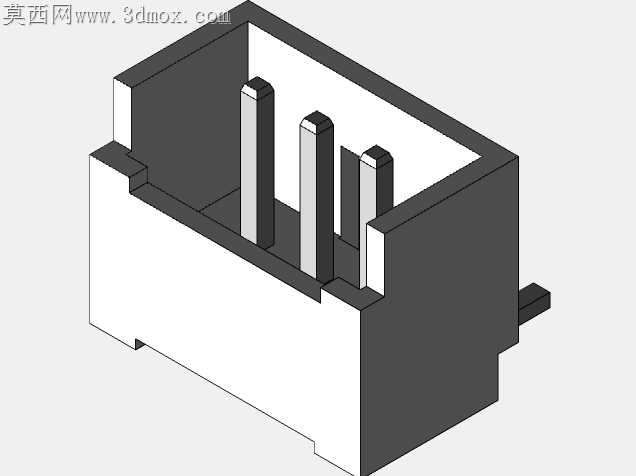

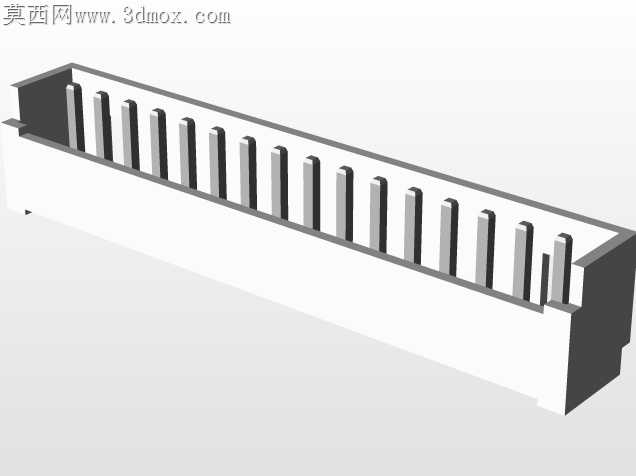

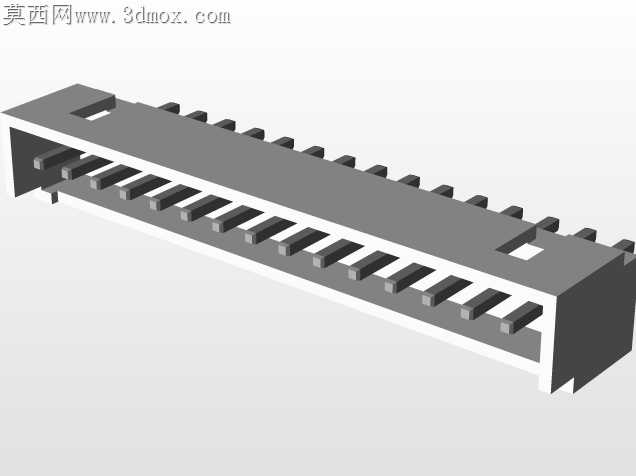

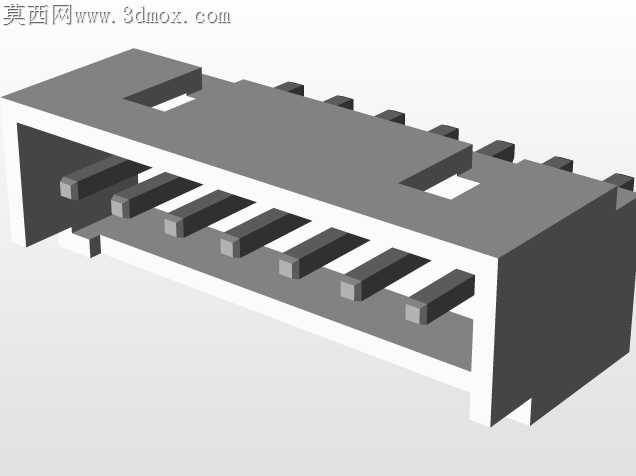

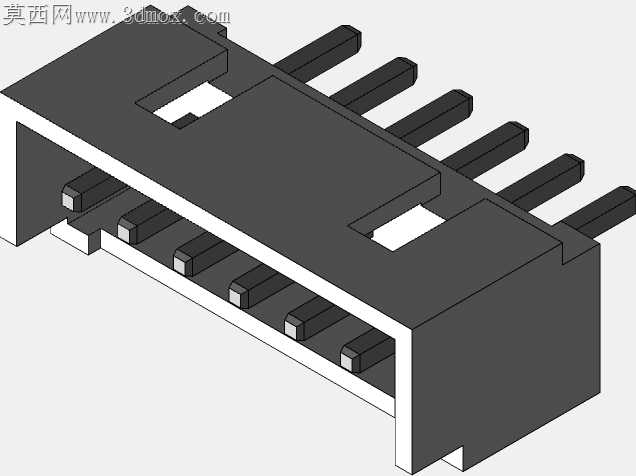

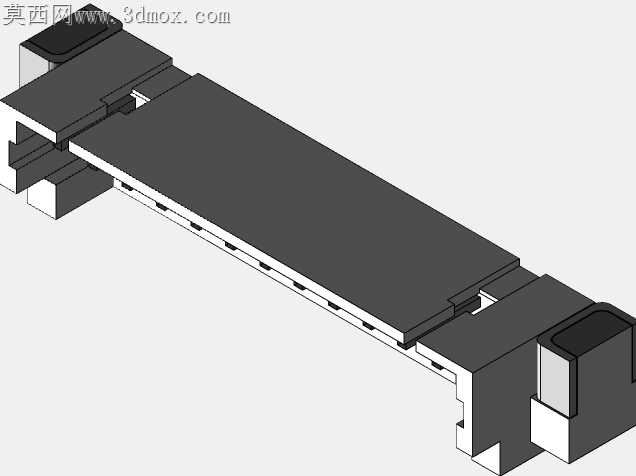

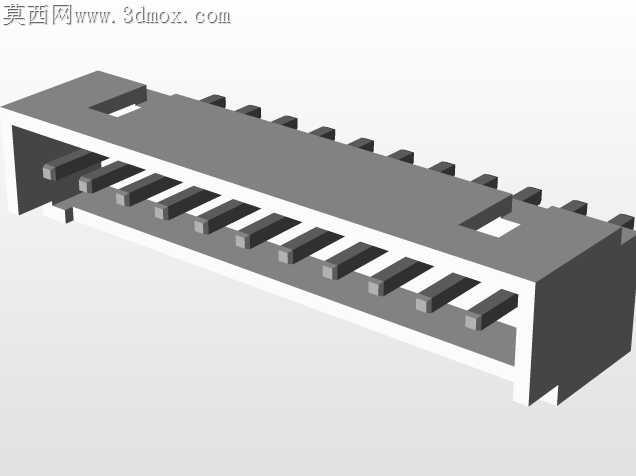

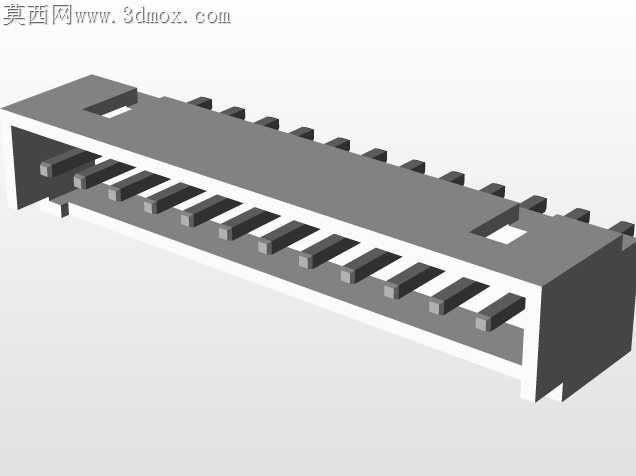

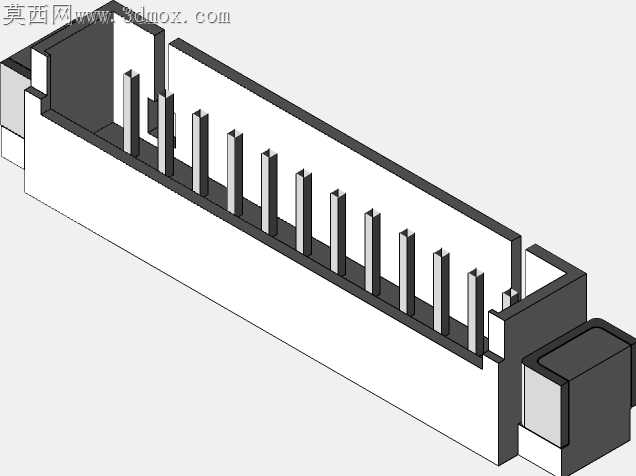

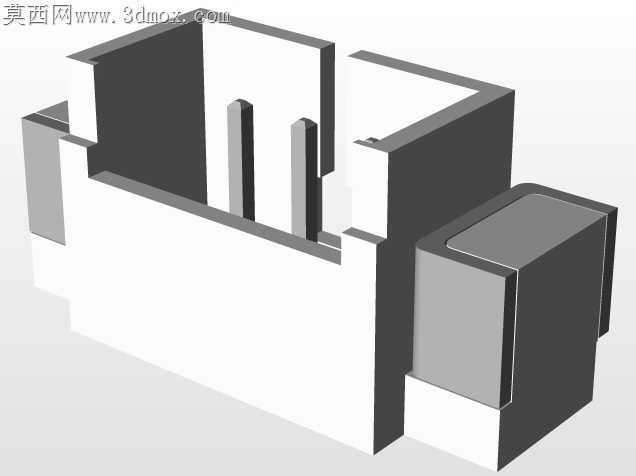

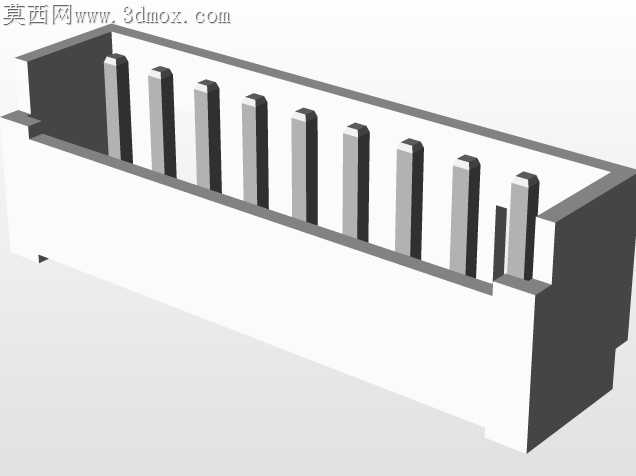

JST-GH1.25间距垂直安装连接器套件

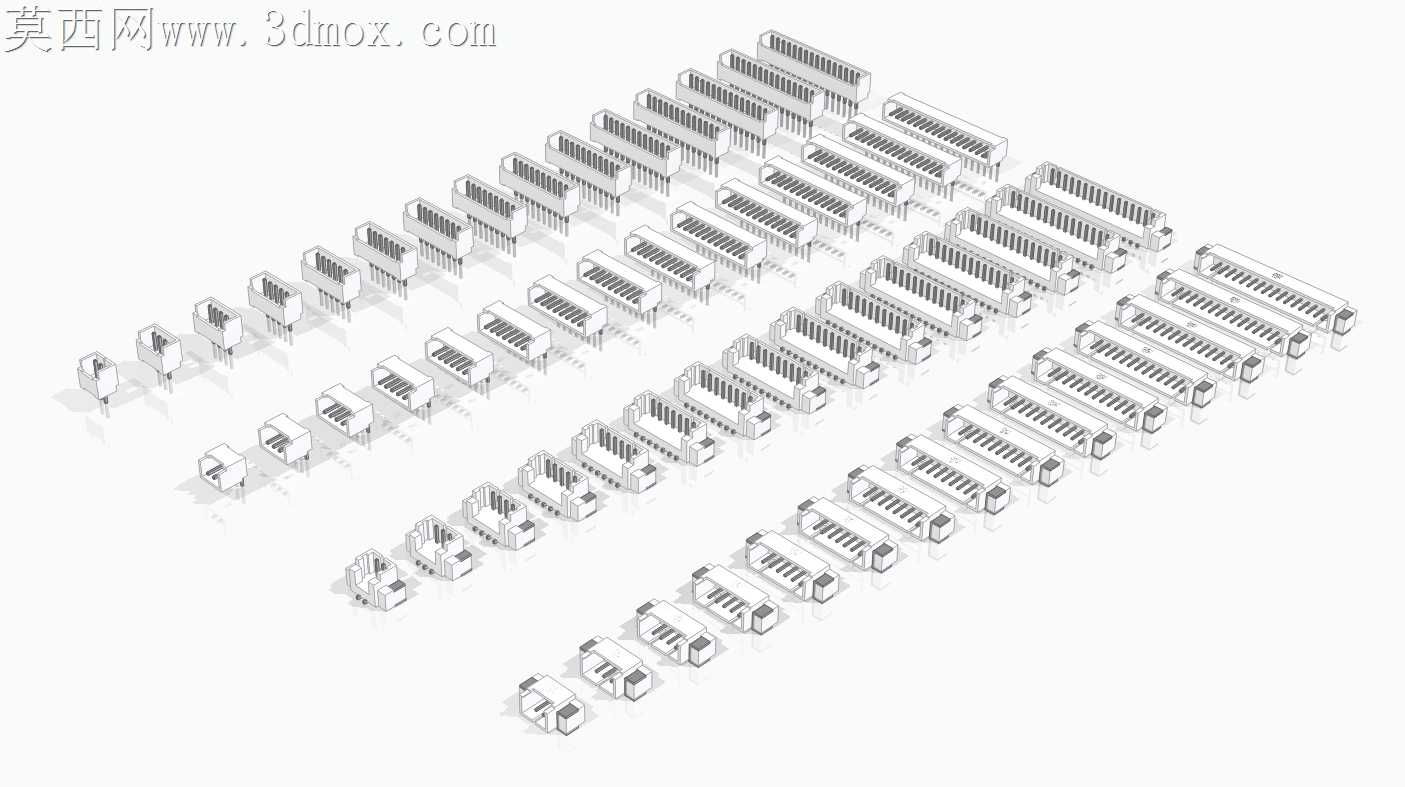

电子装联现场常遇到1.25mm间距连接器插装歪斜、焊盘吃锡不均、塑壳定位柱卡滞的问题，这类小间距接插件的公差冗余极小，稍有偏差就会导致批量返修。这套垂直安装的连接器套件，在结构细节上做了多处适配量产加工的调整。塑壳底部的定位凸台做了0.05mm的单边倒角，过回流焊时不会因为PCB开孔边缘的毛刺卡滞，插装时能自然滑入定位孔，不会出现塑壳被顶起导致引脚浮高的情况。接触端子的弹片弯折处预留了0.03mm的回弹余量，多次插拔后不会出现接触压力衰减，弹片表面的压纹设计能刺破导线绝缘层，不用预先搪锡就能实现可靠压接，适配自动化压接设备的送料轨道，不会出现卡料跳片的问题。不同针数的型号统一了塑壳的外形基准边，SMT贴装时不用更换吸嘴定位参数，换型生产时能减少设备调试时间。引脚的共面度控制在0.08mm以内，过炉时每个引脚都能和焊盘充分接触，不会出现虚焊、连锡的缺陷。塑壳的导向槽做了不对称防呆设计，反向插装时会有明显的阻滞感，不会出现插反导致的电路短路问题。套件覆盖2到16针的全系列规格，每个型号的插拔力都控制在1.2N到3N之间，既不会因为太松导致接触不良，也不会因为太紧增加人工插装的劳动强度。端子尾部的压线翼做了圆弧过渡，压接导线时不会割伤线芯，多股细导线压接后能保持足够的拉脱力，满足车载、工控场景的振动工况要求。塑壳材质选用耐回流焊高温的LCP材料，过260度高温炉时不会出现变形起泡，冷却后也不会出现内应力开裂的问题。相邻引脚之间的隔栏做了加高处理，焊锡熔化时不会顺着引脚间隙流到相邻焊盘，从结构上避免了小间距器件常见的连锡短路隐患。
