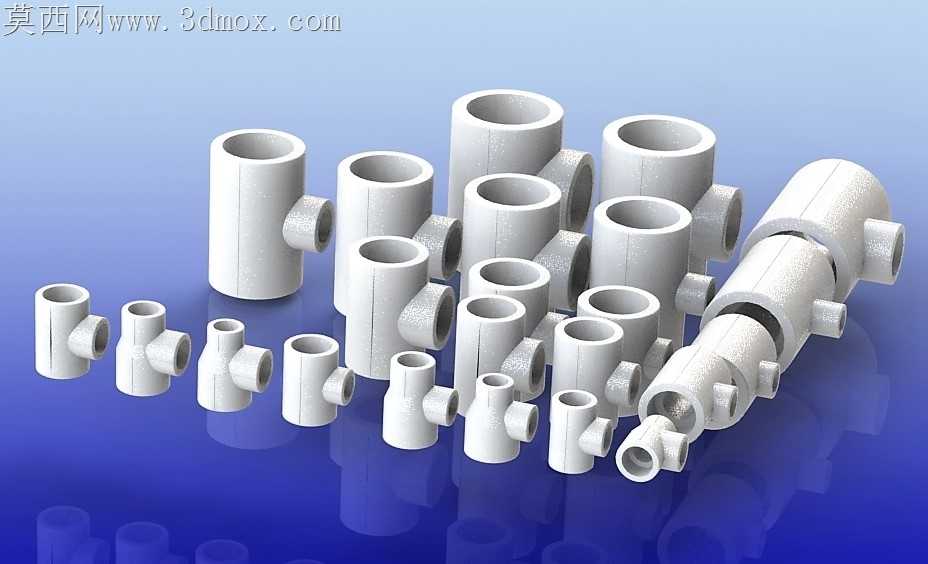

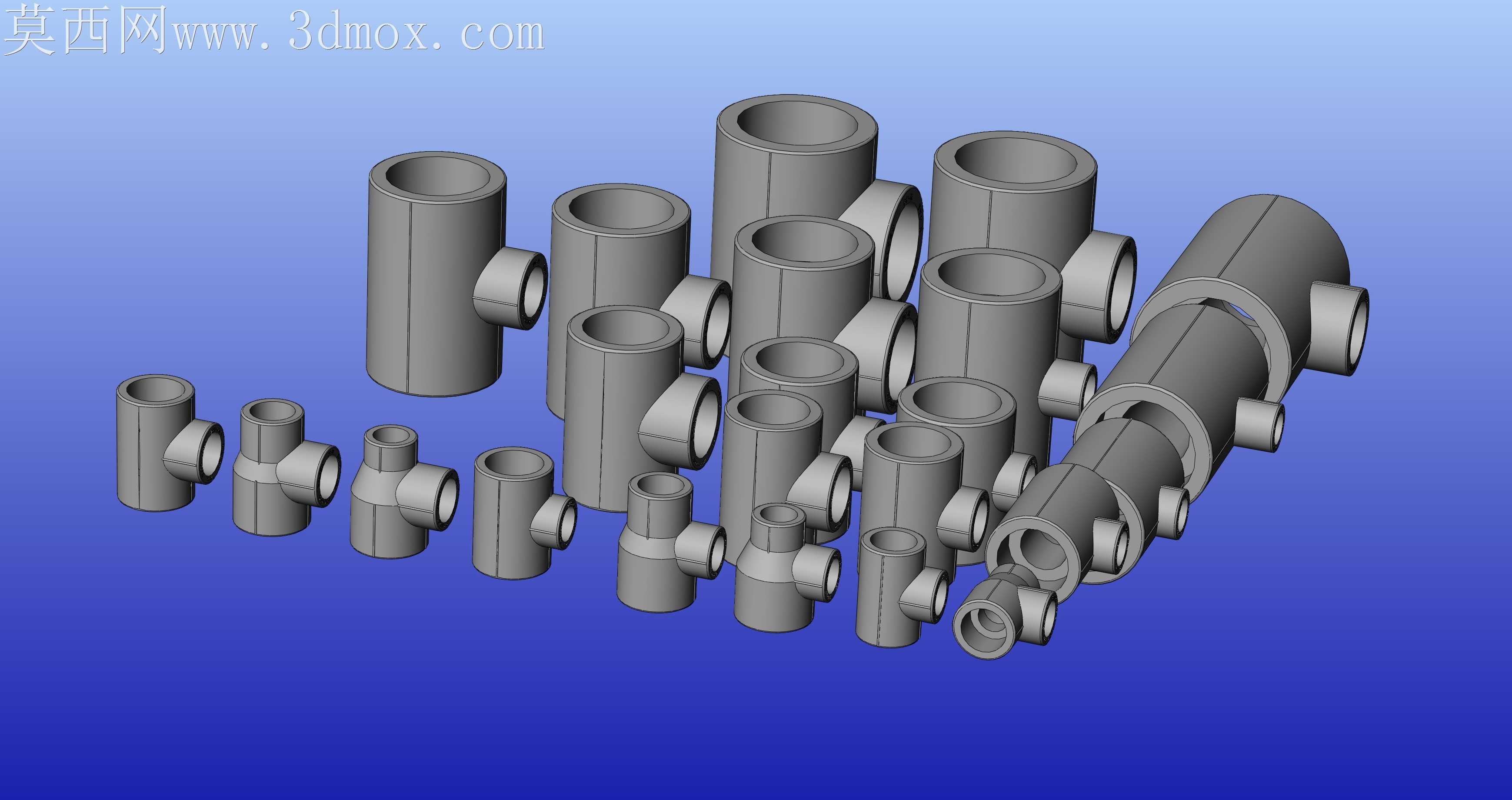

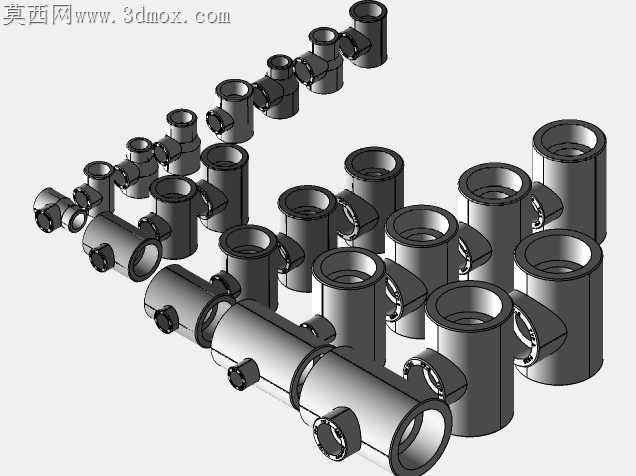

聚丙烯系列三通管道接头结构设计

聚丙烯材质的管路接头在民用给排水、低压化工输送场景里，最常出现的失效点集中在支管与主管的衔接熔接面，传统等径三通的直角过渡区容易在注塑冷却阶段形成内应力集中，长期带压运行时易沿熔接缝出现渗漏。这套系列化三通模型针对该加工痛点做了针对性的结构调整，所有规格的支管与主管衔接处都做了R1.2到R3不等的圆弧过渡，过渡半径随管径差同步放大，避免壁厚突变导致的注塑缩痕，也能减少流体在转角处的涡流阻力。不同通径规格的接头承插深度做了差异化设定，小通径规格承插深度控制在12mm，大通径规格承插深度提升至22mm，匹配聚丙烯管材热熔连接时的熔融料溢出容留空间，不会因为承插过浅导致连接强度不足，也不会因为承插过深造成熔融料挤入管腔形成通径缩口。同系列不同规格的接头外轮廓做了统一的装夹基准设计，所有接头的主管外圆柱面都预留了15mm宽度的光整装夹面，不管是车间批量注塑后的飞边修磨，还是现场安装时的扳手夹持，都能找到稳定的受力面，不会因为夹持力过大导致管件变形。支管端面的承插口做了0.5°的微小拔模斜度，既不影响热熔连接的密封贴合度，又能降低注塑脱模时的顶出阻力，避免脱模时在承插内壁形成拉伤划痕，影响后续熔接的密封性能。针对现场安装时容易出现的角度偏差问题，部分异径三通的支管衔接处做了微小的角度补偿余量，允许安装时存在不超过2°的角度偏差，不会因为强行对位造成接头内部产生装配应力。所有规格的接头壁厚都经过等强度校核，主管壁厚随通径提升从2.3mm逐步增加到5.6mm，支管壁厚比对应通径的主管壁厚薄0.3mm，既保证整体承压能力一致，又能减少不必要的材料消耗。模型的细节处理完全匹配实际注塑加工的工艺要求，没有出现无法脱模的倒扣结构，所有棱角处都做了适配注塑工艺的圆角处理，避免尖锐棱角处的应力集中，也能减少加工过程中的刀具损耗。不同规格的接头排布规整，覆盖了常用的给排水管路通径范围，不管是用于管路系统的方案设计选型，还是用于注塑模具的结构设计参考，都能直接调取对应规格的模型使用，不需要重复做基础结构的建模工作，能大幅提升前期设计的效率。
