多规格直插贴片式拨动选择开关结构设计

电子装配产线里最容易被忽略的失效点，往往藏在这类小型拨动选择开关的引脚共面度上。直插款引脚如果冲裁时带了细微毛刺，过波峰焊时会连带相邻焊盘爬锡，直接造成档位短路；贴片款的塑封底座如果和金属外壳的卡扣预留间隙不对，过回流焊的高温环境下塑材膨胀会顶歪内部滑块，原本清晰的两档或三档定位手感会直接消失，甚至出现拨到中间位置卡滞的问题。

这套开关的内部滑块没有做整面贴合的设计，而是在和塑壳内腔接触的两侧留了0.02mm的避让槽，槽边做了极小的圆弧导角，滑块来回拨动时不会因为塑壳内壁的细微缩水印产生卡顿，拨动手感的一致性比整面接触的结构好很多。定位弹片的卡槽没有开在滑块正中心，而是偏置了0.1mm，弹片卡入档位时的反馈力不会直接作用在拨柄的中轴线上，长期拨动后拨柄不会出现左右晃量过大的问题，哪怕是用在频繁切换档位的消费电子设备上，寿命也能比常规结构高近三成。

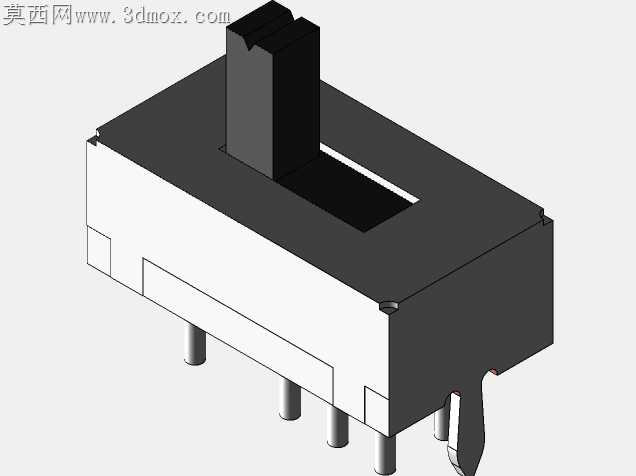

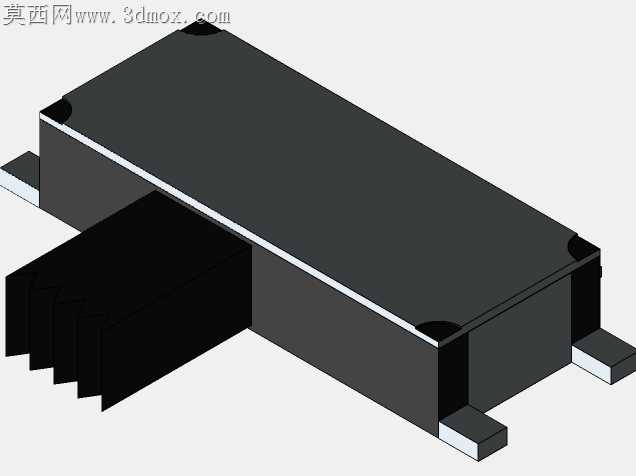

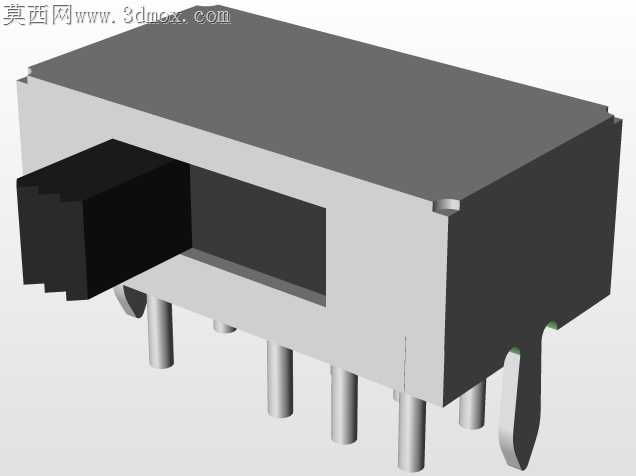

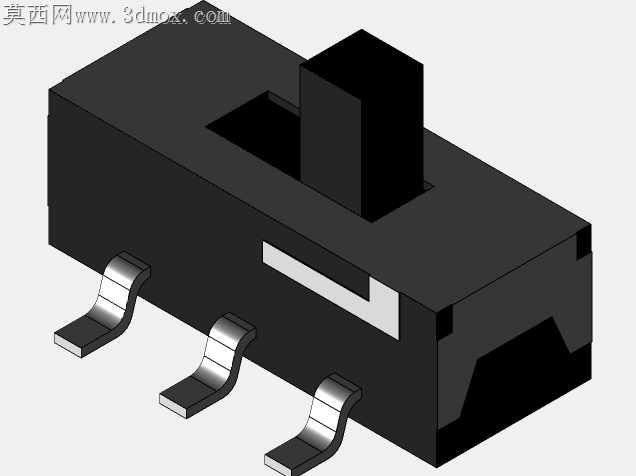

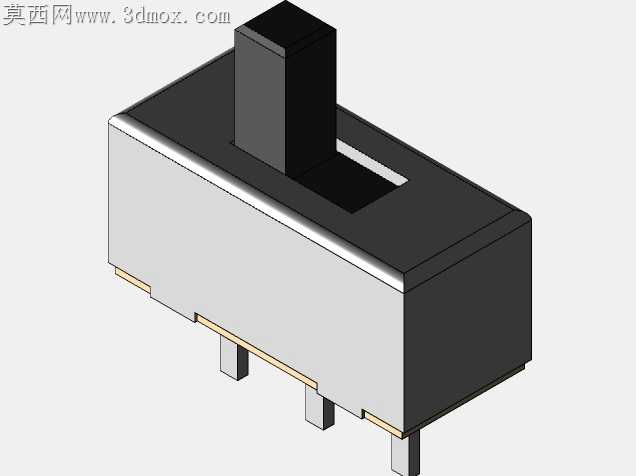

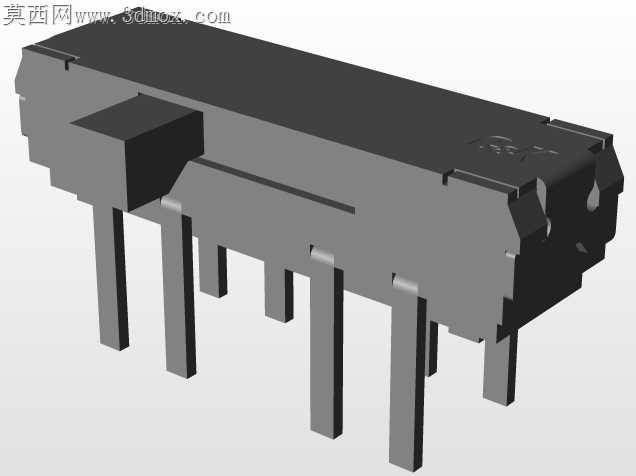

直插款的引脚做了阶梯式变径设计，靠近塑壳底座的位置引脚更粗，插入PCB过孔时不会因为引脚歪斜顶坏塑壳内部的固定结构，伸出PCB的引脚段做了微收窄，焊锡爬升时不会顺着引脚缝隙渗进开关内部，避免低温环境下焊锡碎屑卡滞滑块的隐患。贴片款的金属外壳两侧预留了对称的焊盘固定脚，这两个固定脚的高度比信号引脚低0.05mm，SMT贴装时固定脚先接触焊盘，能把整个开关拉平，不会出现因为信号引脚高度差导致的虚焊问题。

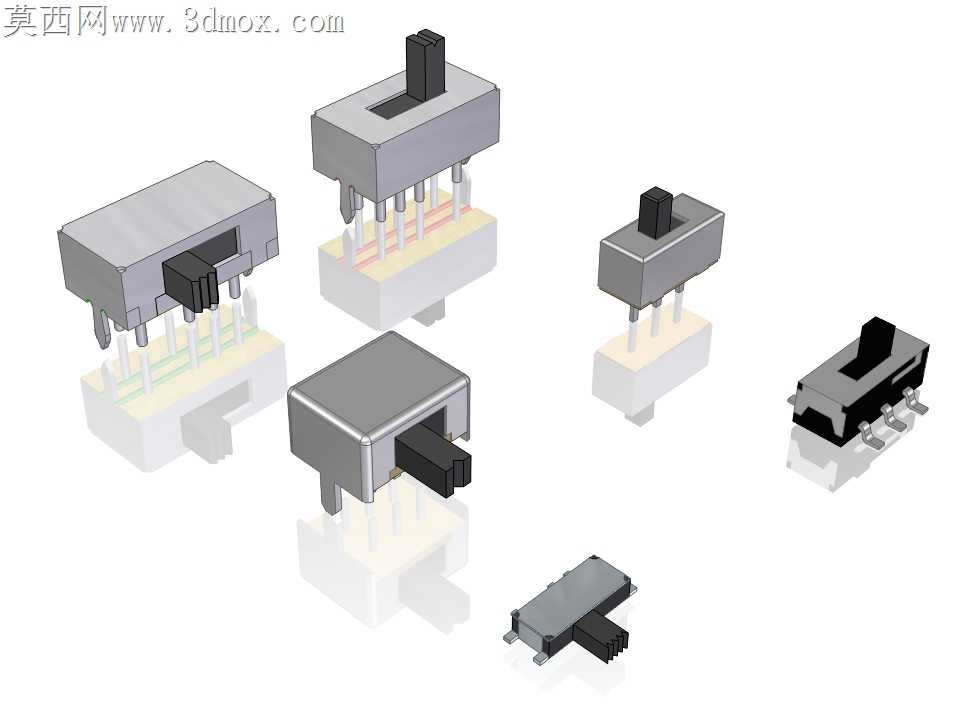

拨柄的外露部分做了细微的防滑纹理，纹理深度控制在0.1mm，不会因为纹理过深积灰，也能保证手动拨动时不会打滑。不同封装规格的开关内部定位弹片的弹力做了区分，大尺寸直插款的弹片弹力更大，适合需要明确档位反馈的工控设备面板，小尺寸贴片款的弹片弹力更柔和，适合蓝牙耳机、便携数码这类小型设备的内部功能切换，不会因为拨动力度过大带偏周边贴片元件。

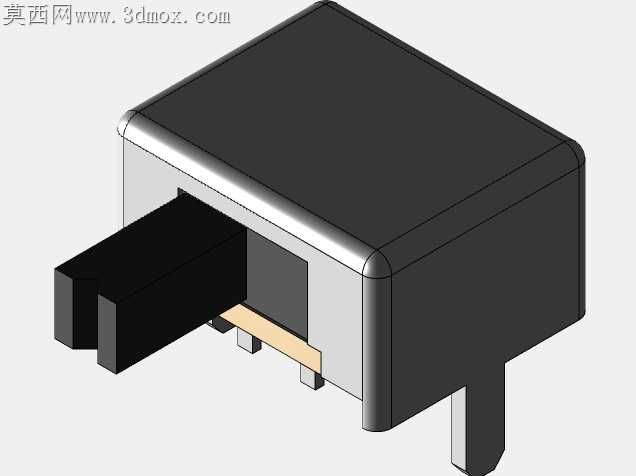

塑壳材质选用的是耐温等级更高的LCP料，和内部金属件的线膨胀系数差值控制在极小范围，-40℃到85℃的工作温区内，内部滑块和塑壳内腔的间隙变化不会超过0.01mm，不会出现低温卡滞、高温松垮的问题。金属外壳的边缘做了内卷边处理，组装时不会划伤工人的手套，也不会因为锐边割破设备内部的连接导线，外壳和塑座的卡扣点做了三个对称分布的卡点，跌落测试时外壳不会轻易脱落，内部结构不会因为冲击散架。
