手动台式冲压台钻支架结构设计

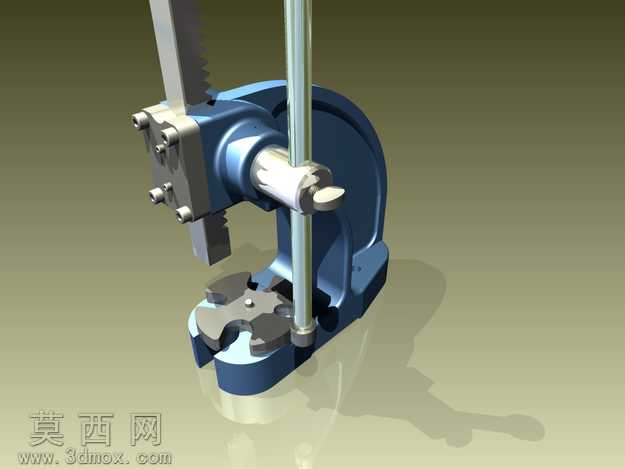

本作品为手动台式压装用途的台钻支架三维模型，建模阶段采用参数化特征建模思路，先完成整体机架的轮廓草绘，通过拉伸、切除、倒角等基础特征构建C型主体机架的基础形态，机架部分采用加厚壁面设计，预留了立柱安装孔、手柄转轴孔、冲头导向槽等关键装配位置，保证各部件装配后的同轴度与结构强度。模型的立柱部分采用圆柱特征建模，表面做了光滑质感处理，与机架的安装孔采用间隙配合的尺寸设定，还原真实设备的装配关系，冲头组件部分拆分了齿条传动杆、冲头固定座、锁紧旋钮、可替换压头多个子零件，每个子零件都还原了真实的细节结构，比如锁紧旋钮的滚花纹理、冲头固定座的螺栓安装位、齿条的齿形轮廓都做了精细化建模，没有过度简化关键结构。渲染阶段采用哑光金属材质区分不同部件，主体机架使用深蓝色烤漆金属材质，冲头、立柱、传动杆使用亮面镀铬金属材质，底座工作台使用磨砂铸铁材质，不同材质的粗糙度、反光度参数做了差异化调整，让模型的视觉层次更清晰，同时添加了柔和的环境光与定向主光源，投射出自然的软阴影，还原设备在车间工作台放置的真实视觉效果。结构设计上采用手动齿条下压的传动方案，通过侧面的手柄带动齿轮转动，驱动齿条冲头完成直线下压动作，底座设置了可更换的定位工装位，能够适配不同尺寸的工件压装需求，立柱上设置了可调节的行程限位结构，能够控制冲头的下压行程，避免过度压损工件，整体结构紧凑，适合小批量零件的压装、冲孔、铆接等轻负荷加工场景，建模过程中所有配合面都做了公差预留，符合实际机械加工的装配要求，没有出现干涉的结构问题，各活动部件的运动轨迹都做了合理性校验，保证手动操作时的顺畅度。
