工业通风用电动方形百叶风阀结构

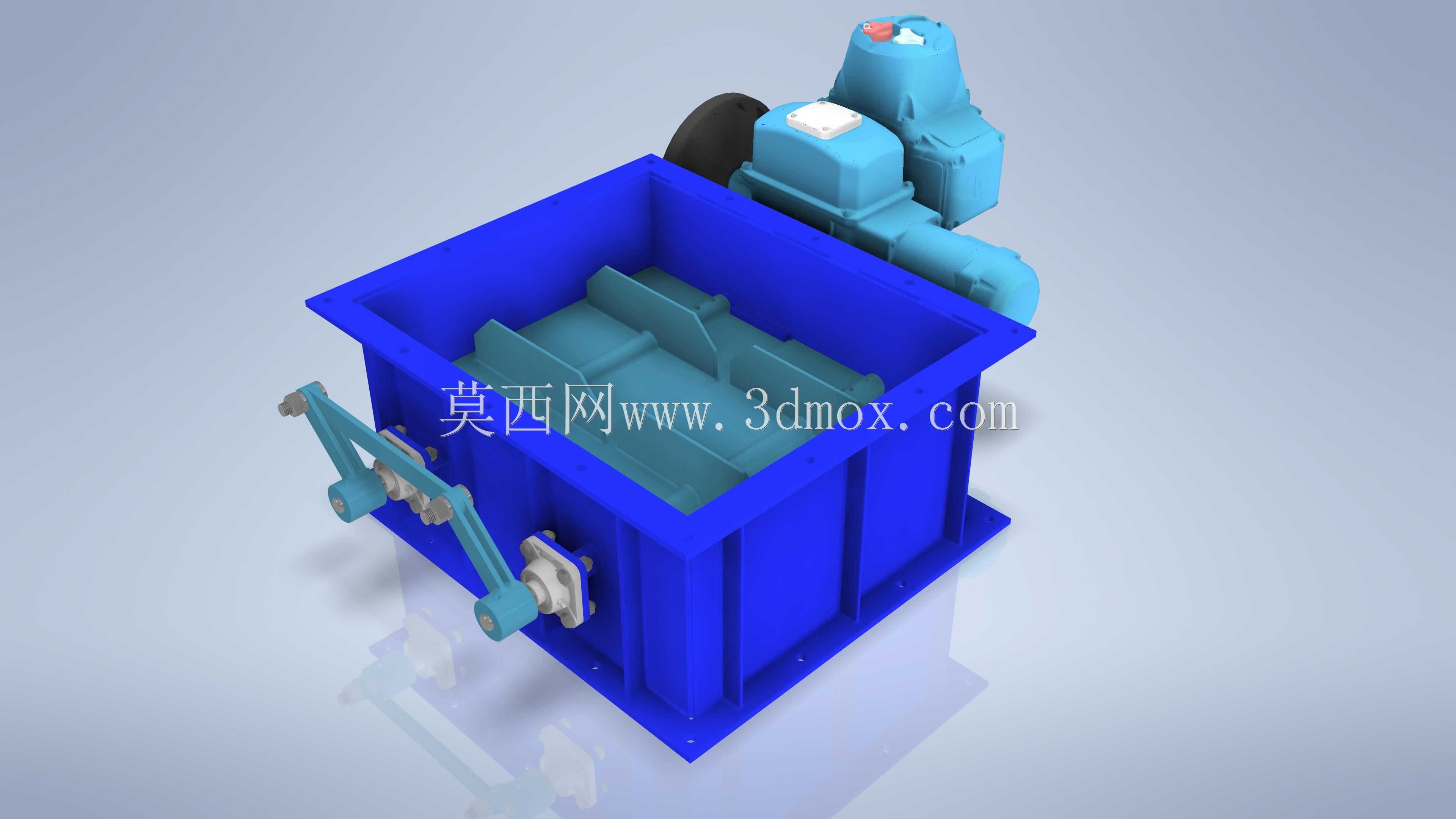

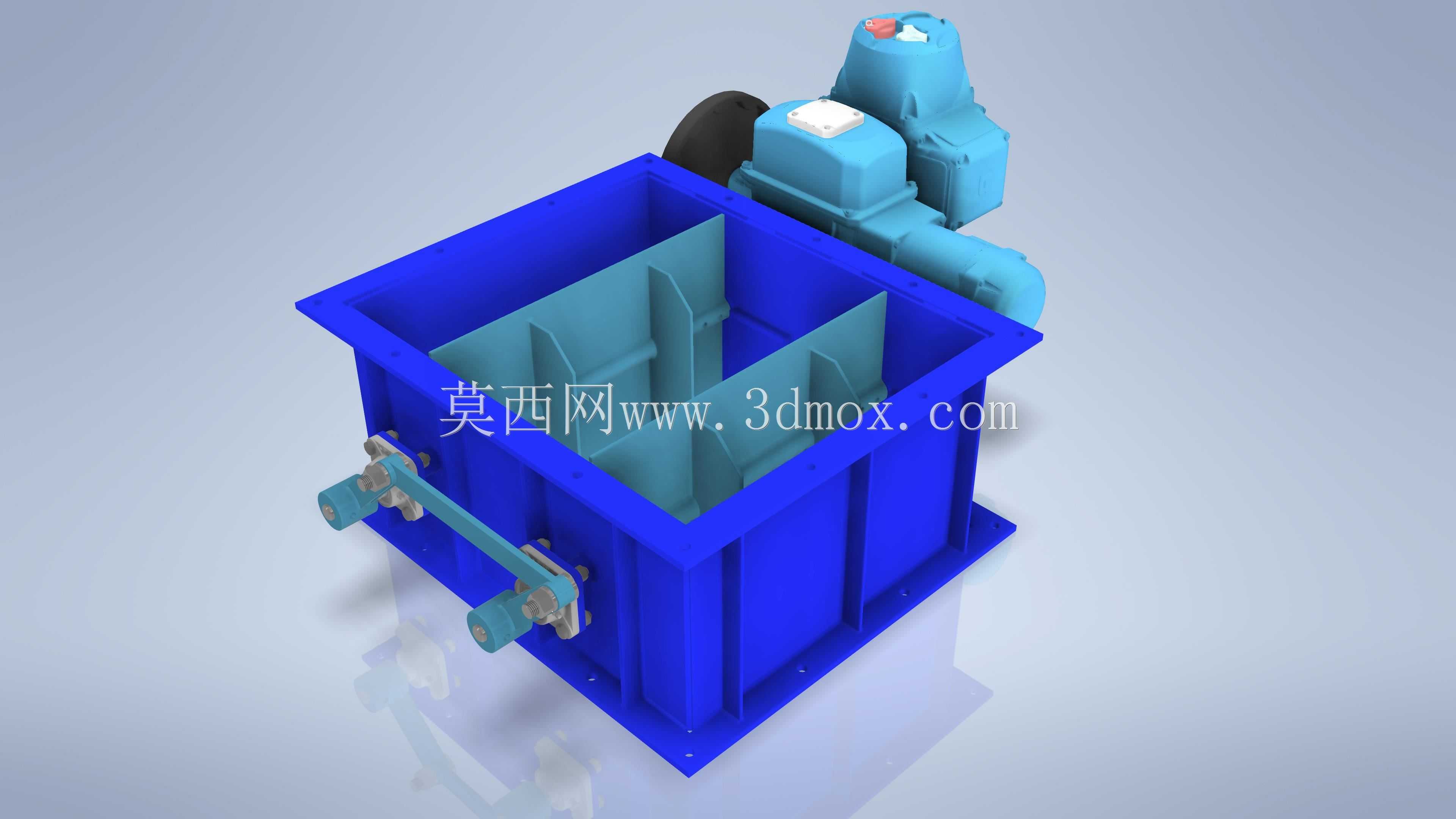

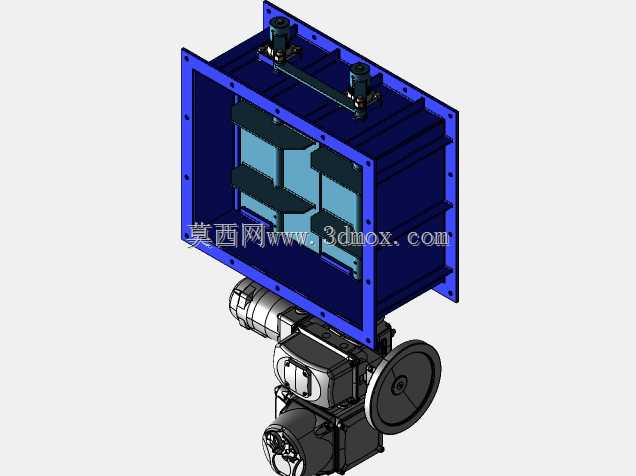

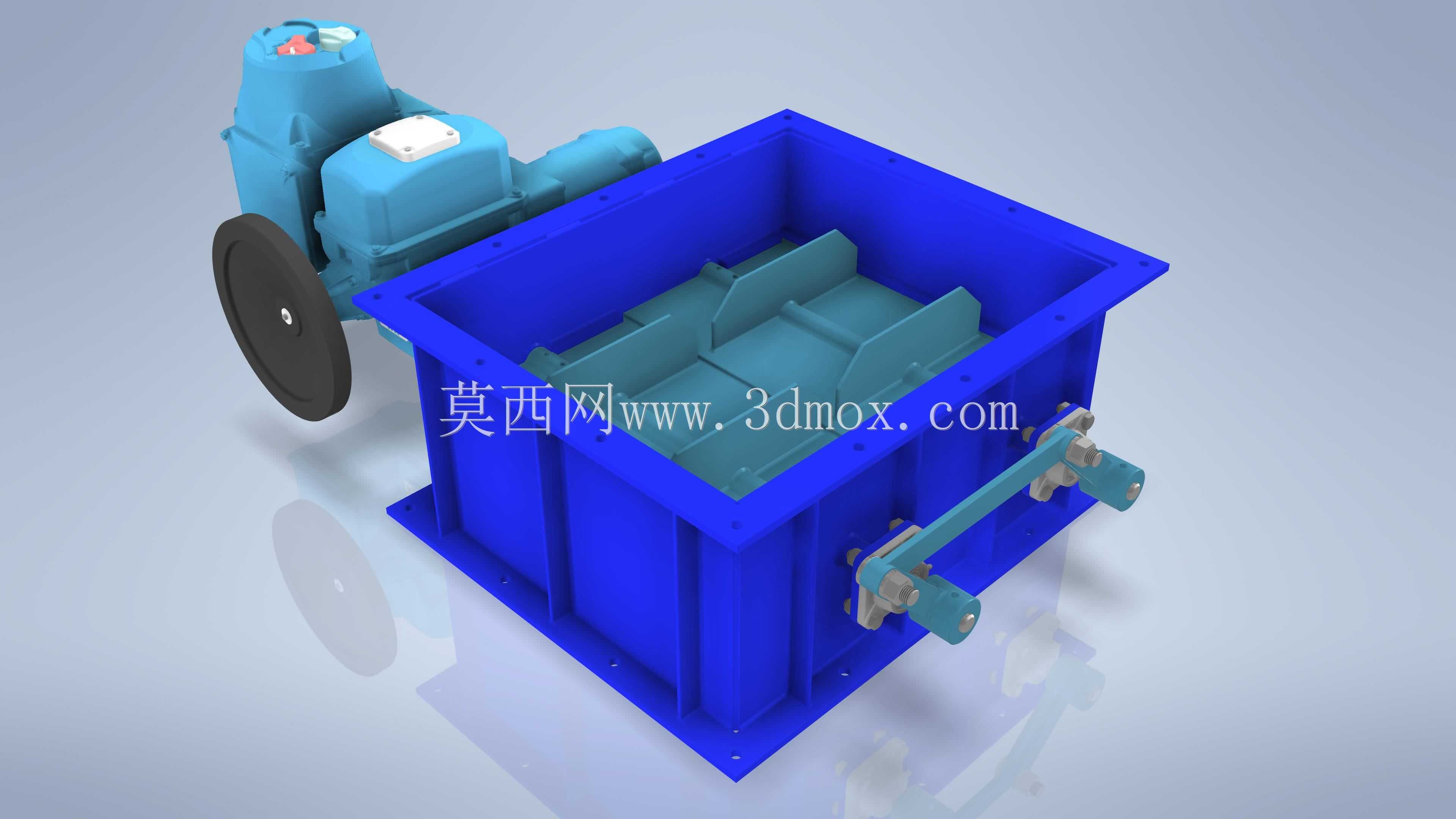

　　在工业厂房通风、锅炉送风排烟、工艺废气排放这类风道系统里，风道截面的通断与风量调节是核心控制环节，这款500×600mm规格的电动方形百叶风阀，就是针对这类方形截面风道设计的执行调节部件。从结构组成来看，整套部件分为阀箱主体与电动执行机构两个核心部分，阀箱采用碳钢板折弯拼焊成型，方形法兰边框预留了标准螺栓安装孔位，能够直接与同截面的方形风道法兰对接，安装时不需要额外做变径转接，适配常规工业矩形风道的安装边界，整体安装深度控制在合理范围，不会在风道对接处占用过多管线空间。阀箱内部设置多组联动百叶叶片，叶片转轴采用同轴联动结构，执行端通过1/4回转的电动执行器驱动，能够实现0到90度范围内的角度调节，既可以完全截断风道实现关断功能，

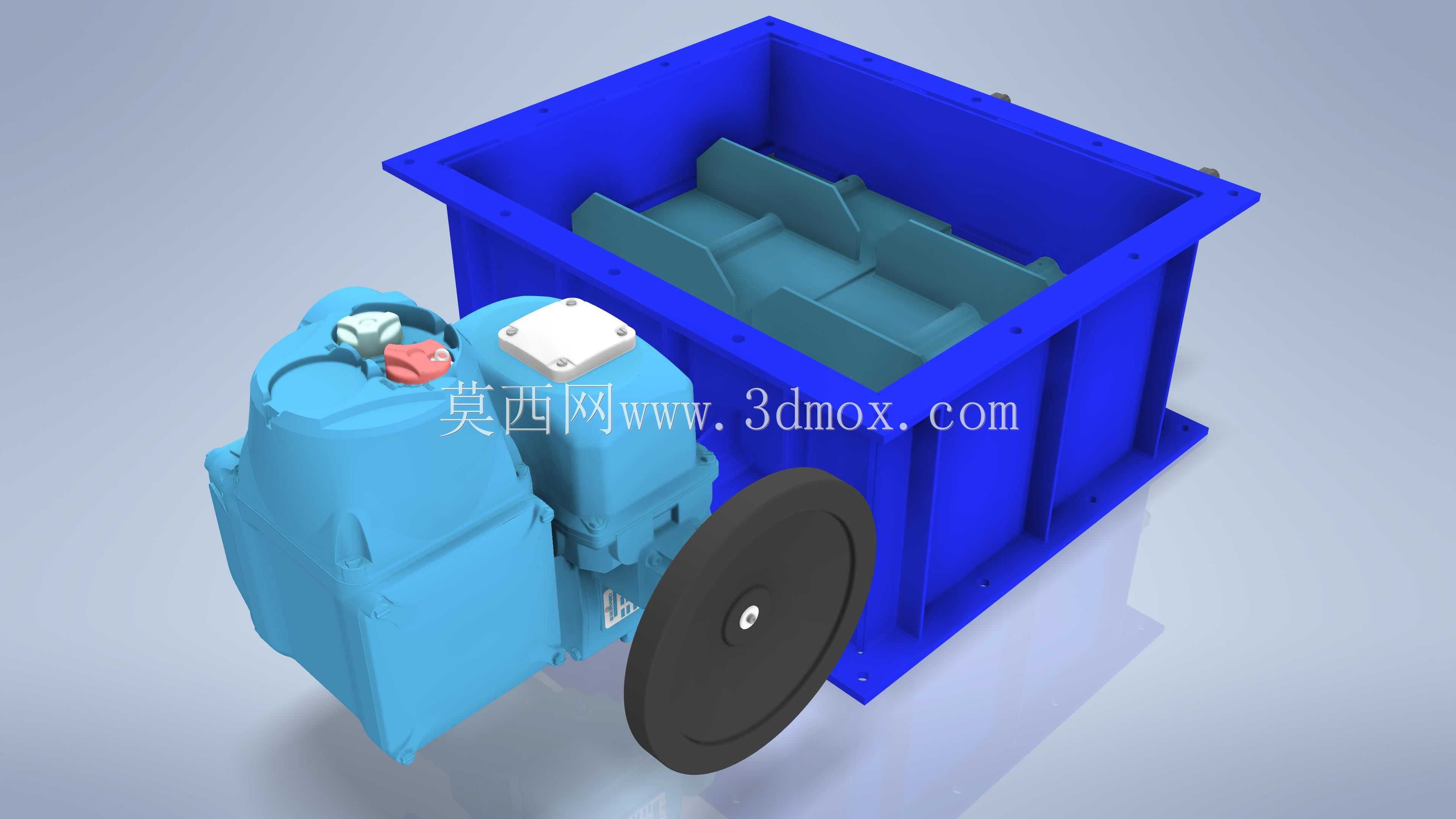

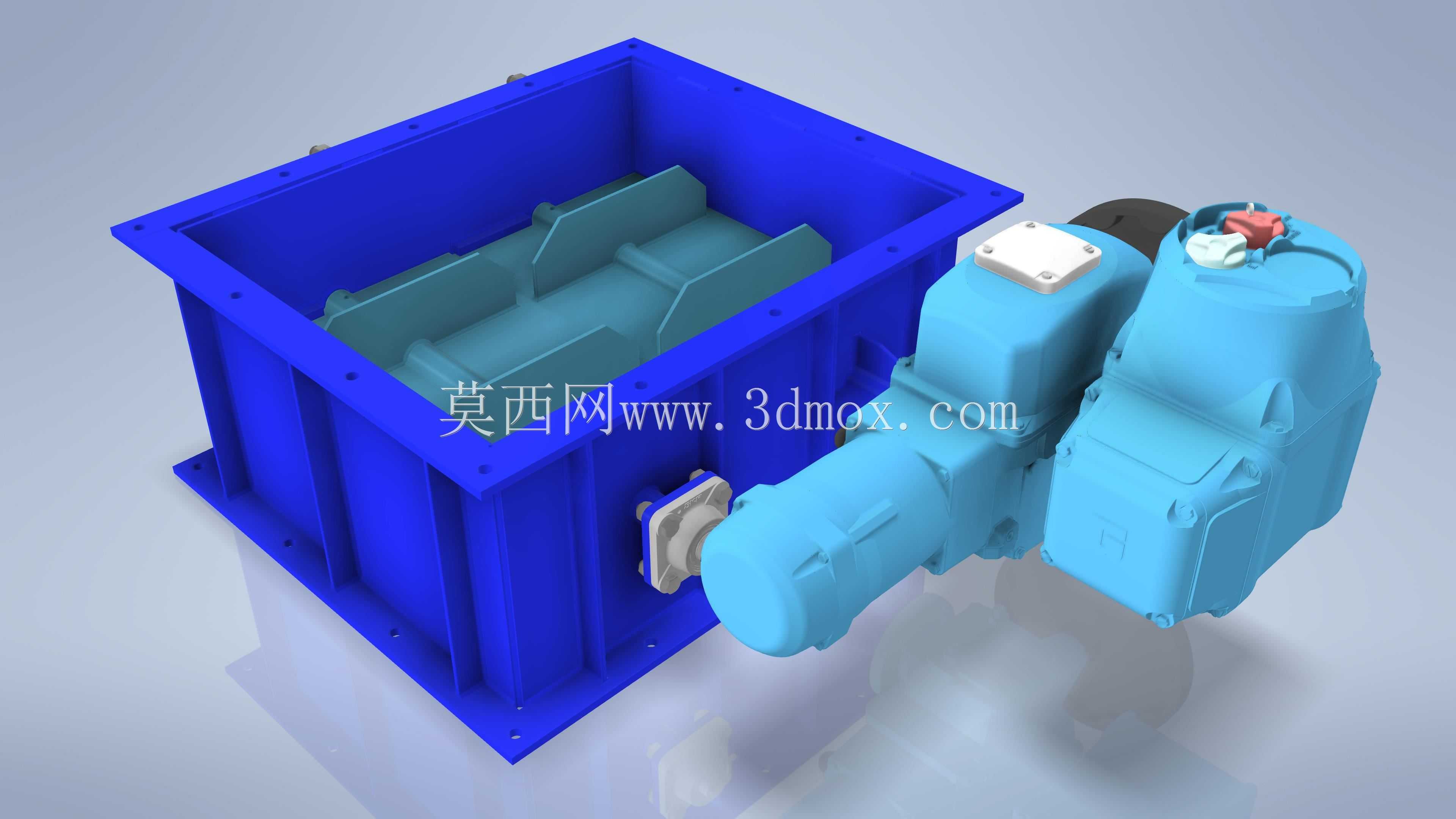

　　也可以通过调整叶片开合角度控制风道内的通风截面积，进而调节通风风量，适配不同工况下的通风量需求。设计阶段首先考虑的是工业场景的耐用性，阀箱主体采用碳钢板焊接结构，相比薄钢板咬口的民用风阀，结构强度更高，能够承受工业风道内一定的风压波动，不会因为长期风压作用出现箱体变形漏风的问题；叶片边缘做了贴合密封结构，在完全关闭状态下能够有效降低漏风率，满足锅炉排烟、工艺通风系统的关断密封要求。电动执行机构与阀轴的连接采用直连式结构，省去了复杂的连杆传动结构，减少了传动环节的间隙与磨损点，长期运行的可靠性更高，执行器自带的接线盒能够直接接入厂区的自控系统，实现远程开关或者角度调节，不需要人工现场操作，适配自动化通风控制系统的接入需求。

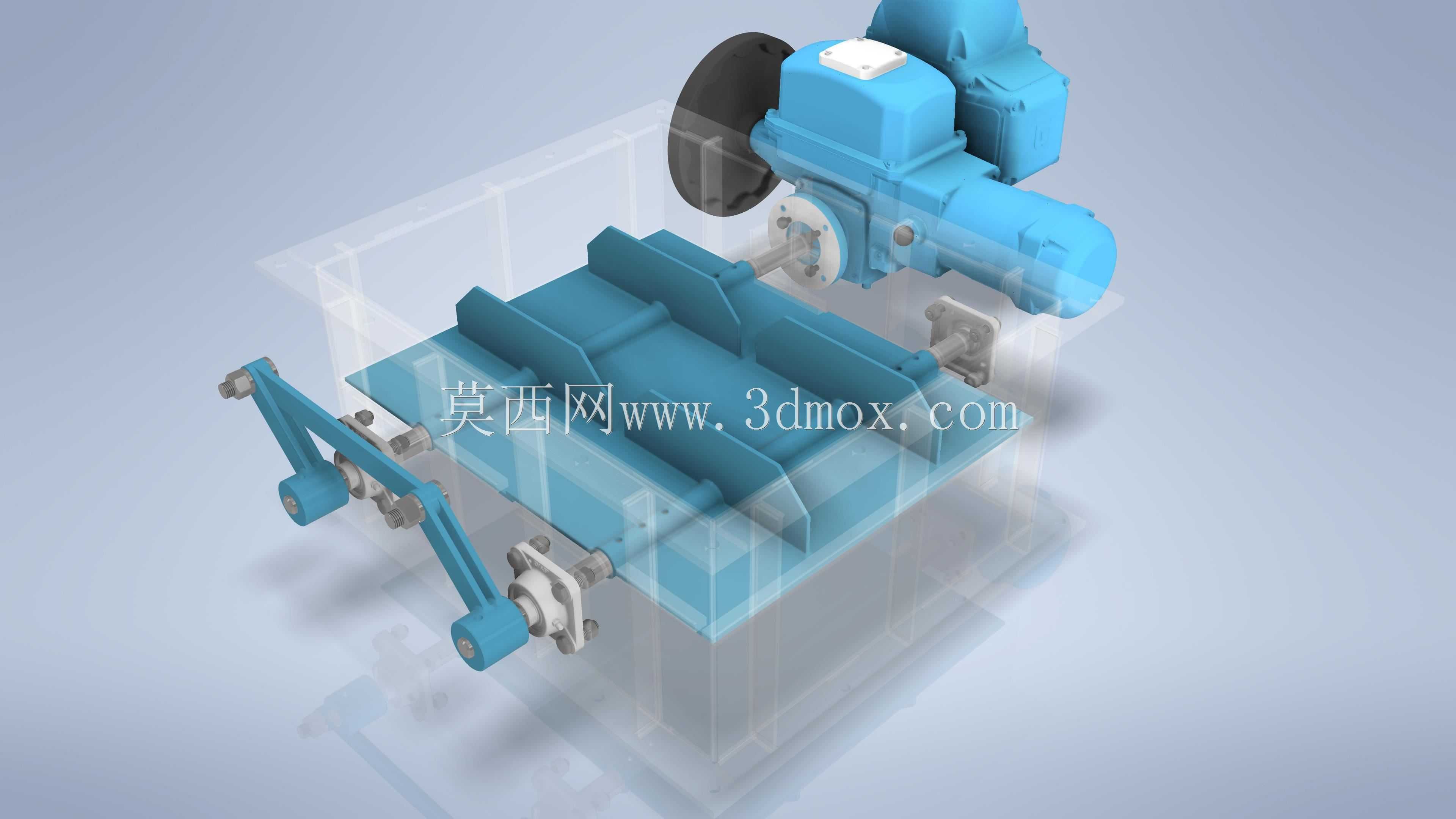

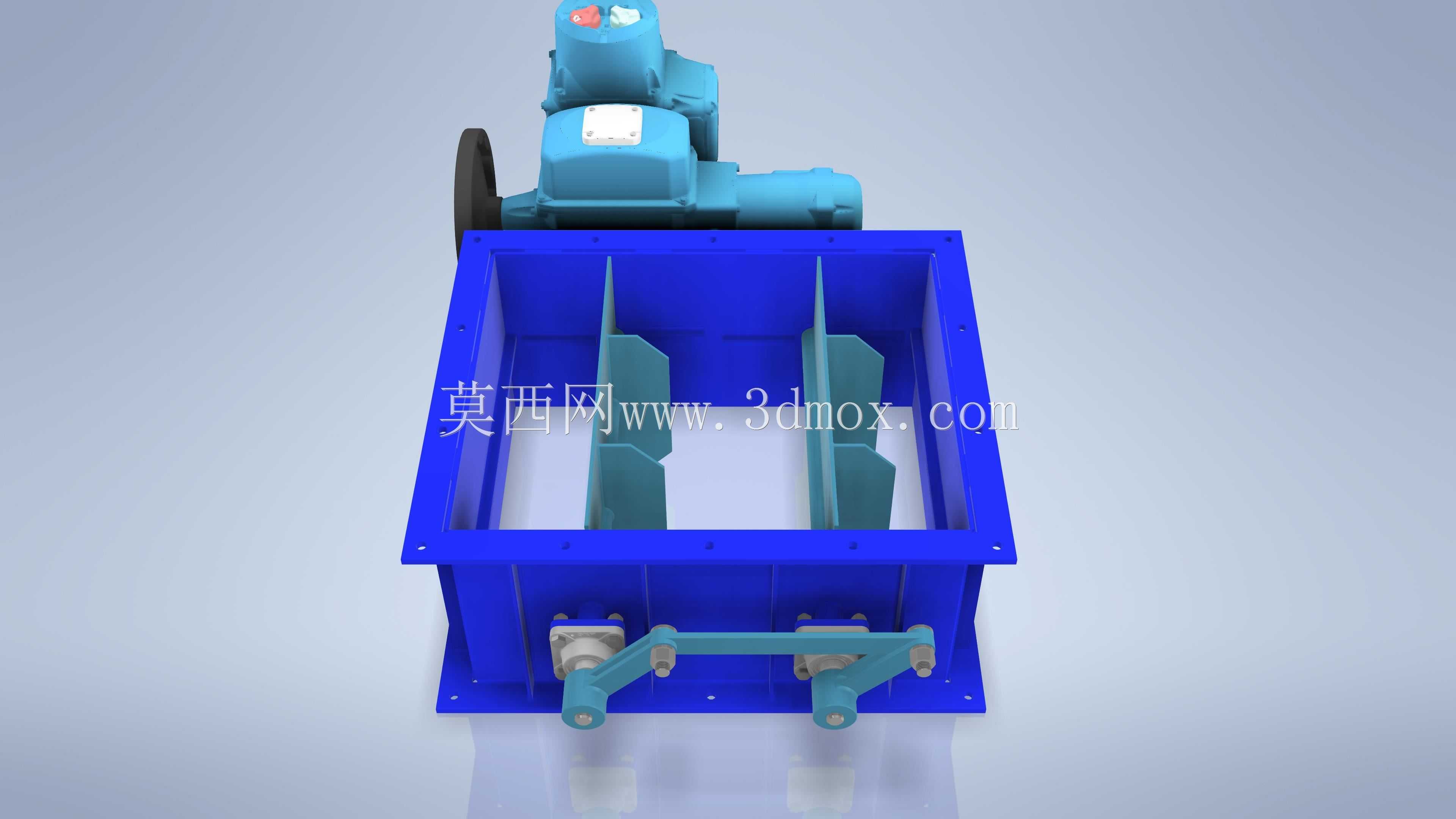

　　从安装适配性来看，500×600mm的方形通径属于工业通风系统里的常用中等规格，既可以用于主风道的支路风量调节，也可以用于单台设备的排风接口控制，法兰孔位按照通用通风管道法兰标准设计，现场安装时只需要匹配对应规格的密封垫与螺栓即可完成固定，不需要对阀体现有结构做二次加工。叶片的排布采用等间距平行设计，在完全开启状态下叶片与风道气流方向平行，风阻系数极低，不会对风道内的气流造成过多阻挡，避免因为风阀安装带来额外的风压损失，降低通风系统的风机运行负载。在结构细节处理上，阀箱内部的叶片转轴位置设置了耐磨轴套，长期转动过程中不会因为转轴与箱体的摩擦出现卡滞问题，执行器与阀轴的连接位置做了防松定位，避免长期运行过程中出现执行器空转、

　　阀位偏移的问题。箱体焊接位置都做了焊后打磨处理，没有尖锐的焊渣凸起，既能够避免安装过程中划伤施工人员，也能够减少气流经过时的湍流噪音。这类电动风阀在实际应用中，常见于工业厂房的全面通风系统、锅炉的送风与排烟风道、工业除尘系统的支管风量调节、生产车间的工艺废气收集管路等场景，相比手动风阀，它能够接入自控系统实现与风机、生产设备的联动控制，比如在生产设备启动时同步开启风阀，设备停机时延迟关闭风阀排净残留废气，不需要人工逐一操作，大幅提升通风系统的自动化程度。设计过程中也充分考虑了维护便利性，执行器与阀体采用模块化连接，后期如果执行器出现故障，不需要整体拆除阀体，只需要断开连接螺栓即可快速更换执行器，降低后期运维的工作量与成本；阀体内腔没有复杂的凸起结构，长期使用后积灰清理也十分方便，只需要打开风道检修口即可擦拭叶片表面的积尘，维持风阀的调节精度。
