立式框架式液压升降支撑作业装置结构

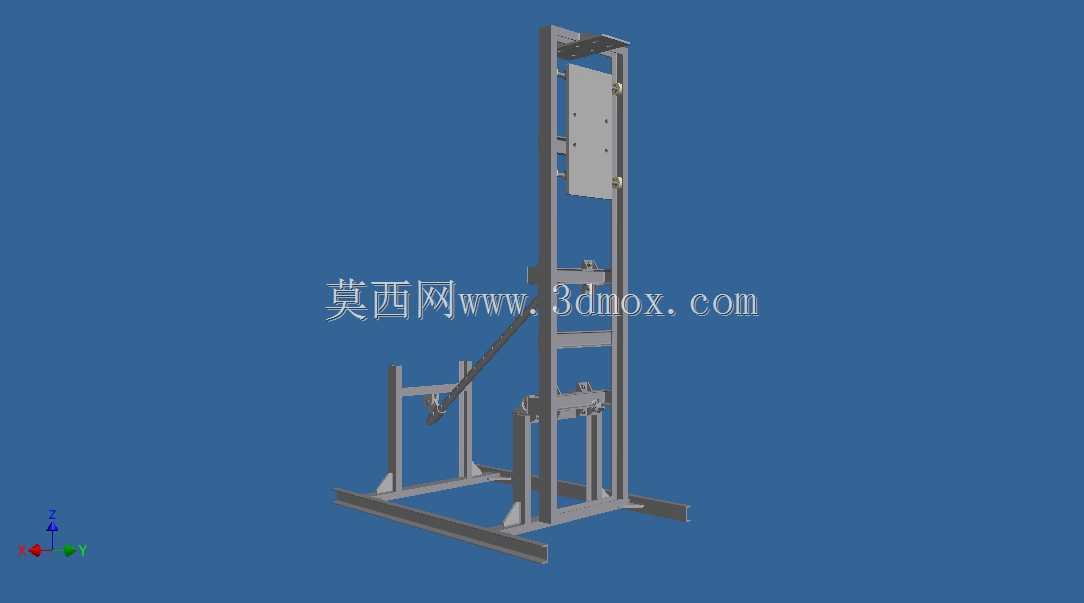

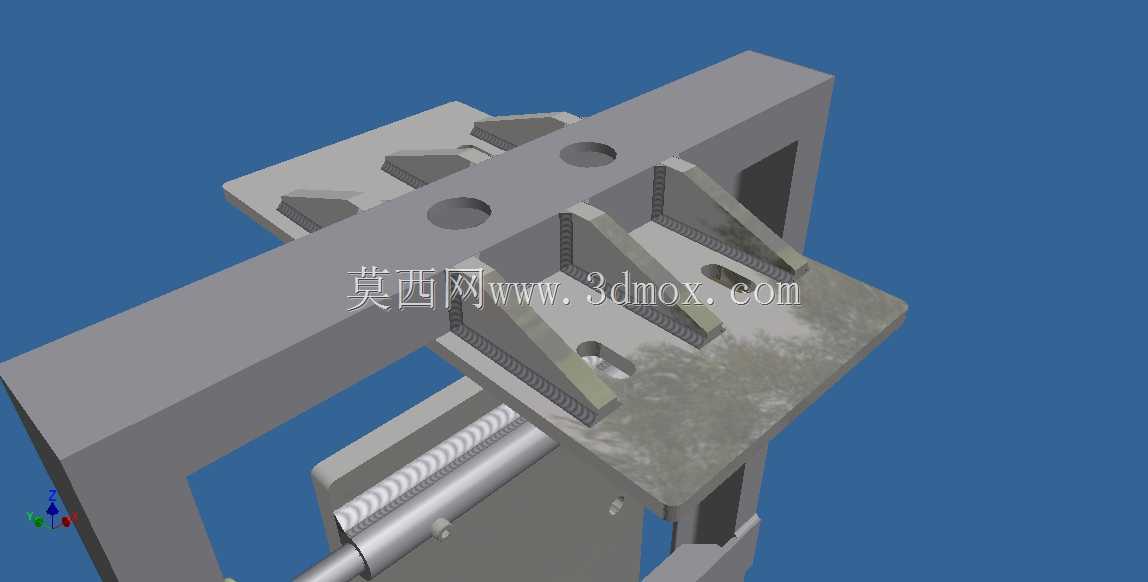

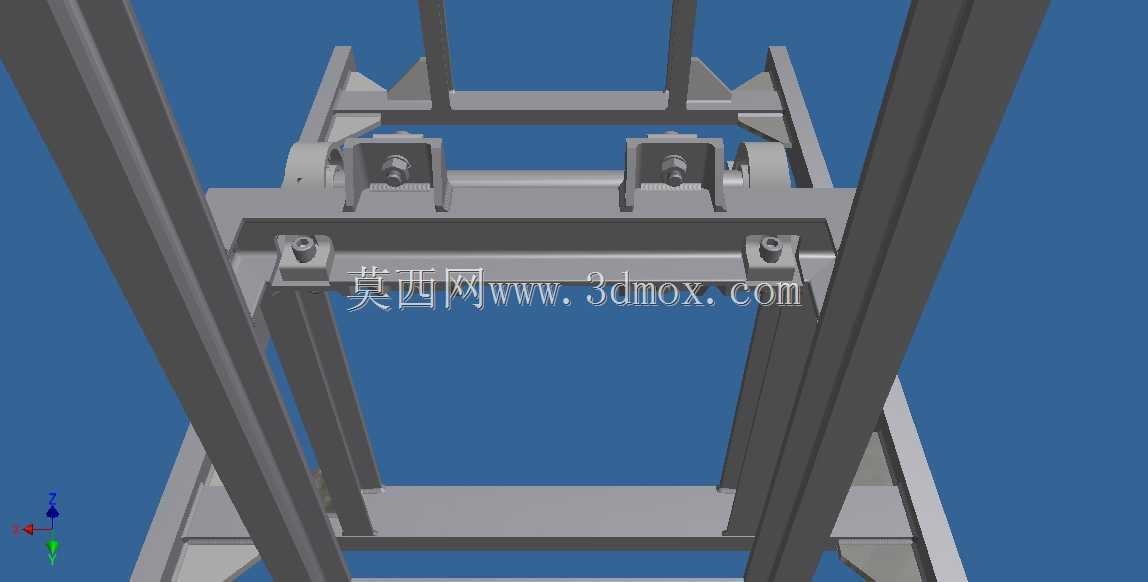

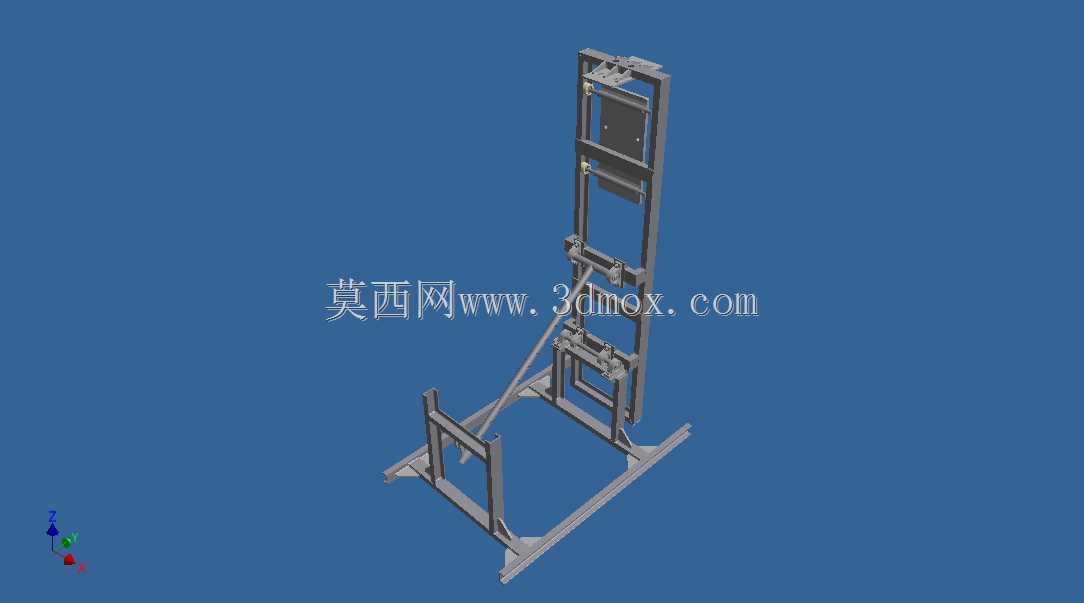

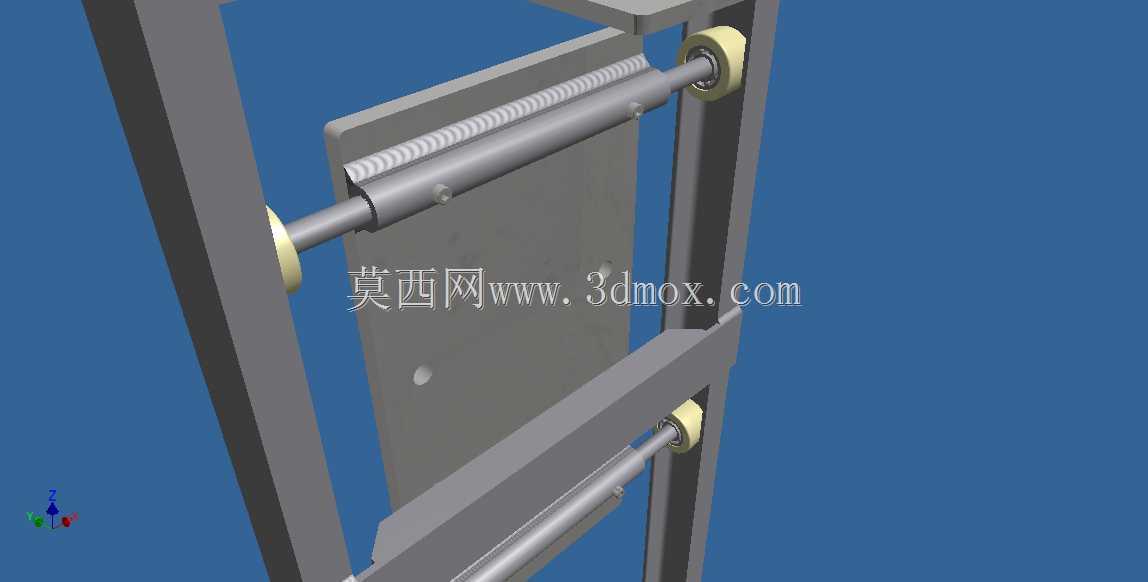

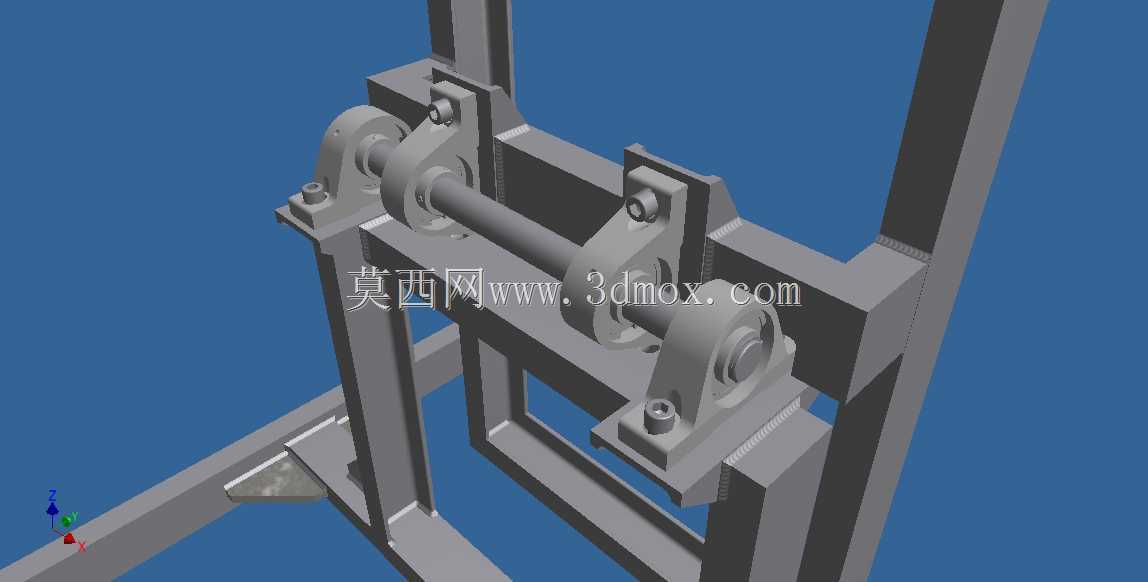

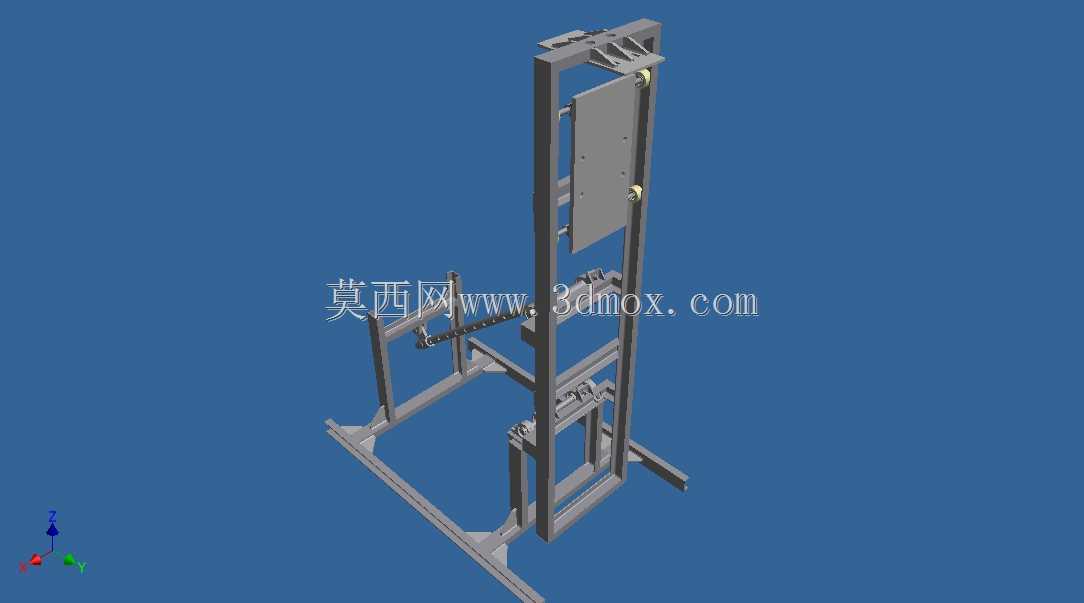

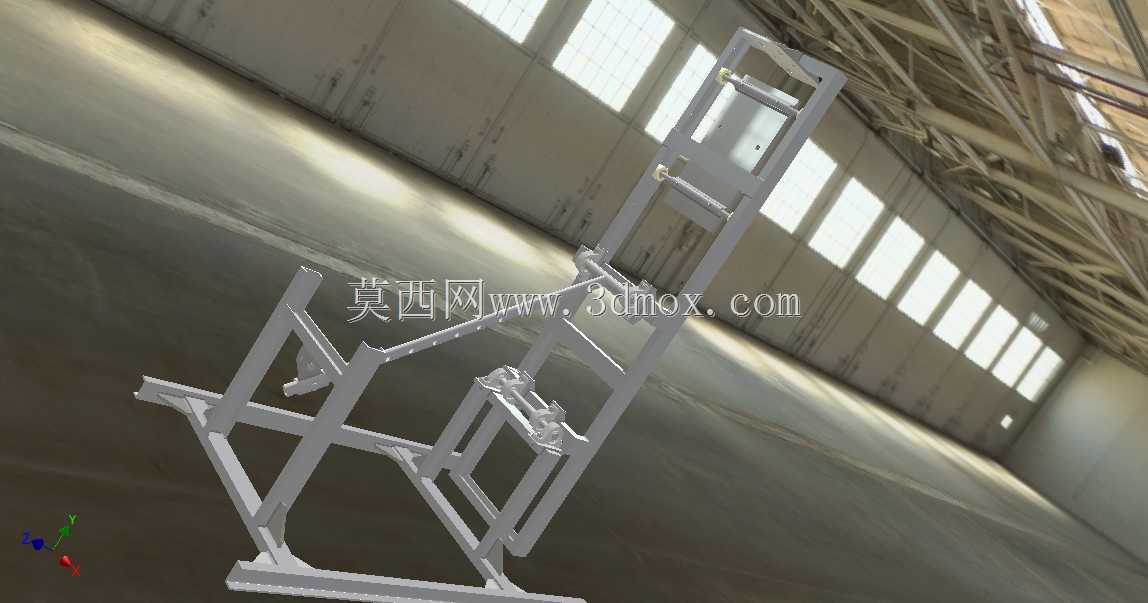

该立式框架结构装置主要面向中小型零部件装配、工位物料举升、轻型工装定位等车间作业场景设计，可适配机加工工位辅助上下料、小型部件组装时的高度调节、检修作业时的工件托举等实际生产需求，整体采用方管型材焊接成型的框架式主体，底部设置外延式支撑脚以拓展支撑边界，无需额外打膨胀螺栓固定即可在平整硬化车间地面保持稳定，适配多工位流转的临时作业需求。装置的升降滑台通过侧装的线性导轨与主框架立柱连接，滑台板面预留多组阵列安装孔位，可根据实际搭载的工装、工件需求加装夹具、托块或者定位销，无需二次在滑台板面打孔破坏结构强度。驱动部分采用单根斜置液压支撑杆作为动力输出部件，缸体尾端与底部框架的铰接座连接，活塞杆端与滑台背部的铰接耳座连接，这种斜置布置的方式相比直顶式结构能够缩短整体纵向安装尺寸，同时在滑台升降过程中提供更稳定的支撑力，避免滑台在单侧负载时出现卡滞问题。主框架立柱内侧设置多组等距定位孔，滑台侧面配套弹簧式定位销，当滑台升降到指定作业高度后，可将定位销插入对应孔位实现机械锁止，避免液压回路泄压导致滑台下坠，提升作业过程的安全冗余。底部支撑脚采用槽钢与主框架焊接，单根支撑脚长度覆盖主框架宽度的三分之二，向前后两侧对称延伸，即使滑台升至最高位置、搭载额定负载时，整体重心投影依然落在底部支撑脚围成的矩形区域内，不会出现侧翻风险。整体结构未采用复杂的传动组件，所有铰接位置均采用标准销轴连接，日常维护仅需定期在铰接点加注润滑脂、检查液压支撑杆的密封件状态即可，维护成本较低，适配中小规模加工车间的低成本工位改造需求。滑台的最大升降行程可根据立柱长度灵活调整，当前结构的安装边界在最低位时整体高度适配常规车间2.8米净空要求，最高位时滑台台面高度符合成年作业人员站立操作的舒适高度区间，无需额外垫高或者挖坑安装，可直接放置在车间地面投入使用。框架的型材选型经过负载校核，主立柱采用加厚矩形管，能够承受滑台搭载的额定负载带来的弯矩，焊接位置均设置三角加强筋，避免长期受载后出现焊缝开裂的问题，整体结构兼顾了制造成本、使用稳定性与场景适配性，可作为通用工位升降工装的基础结构进行二次改造，适配不同行业的轻型作业需求。
