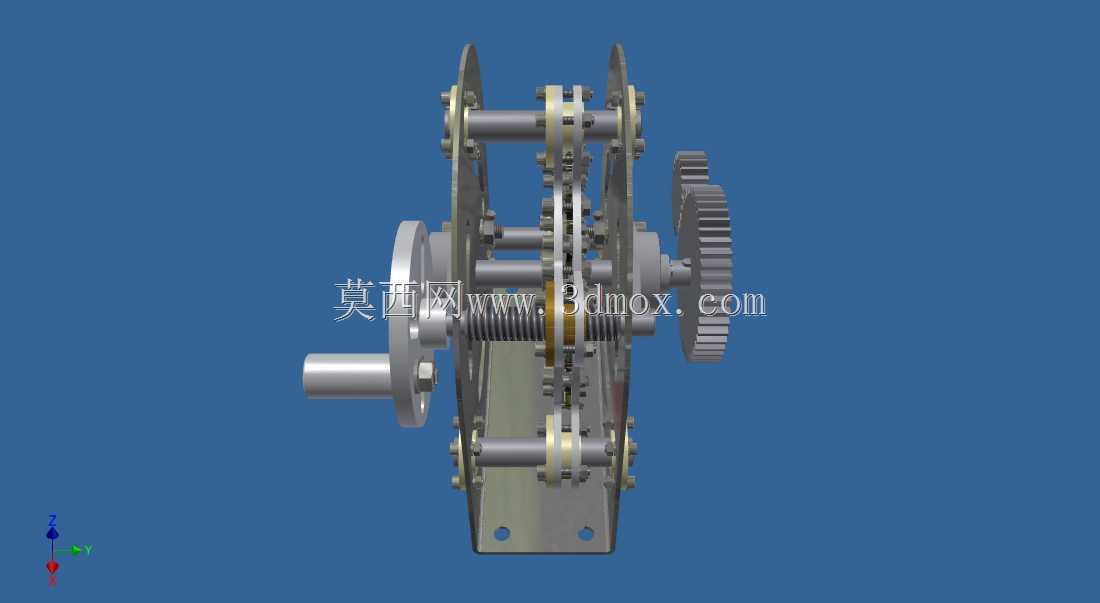

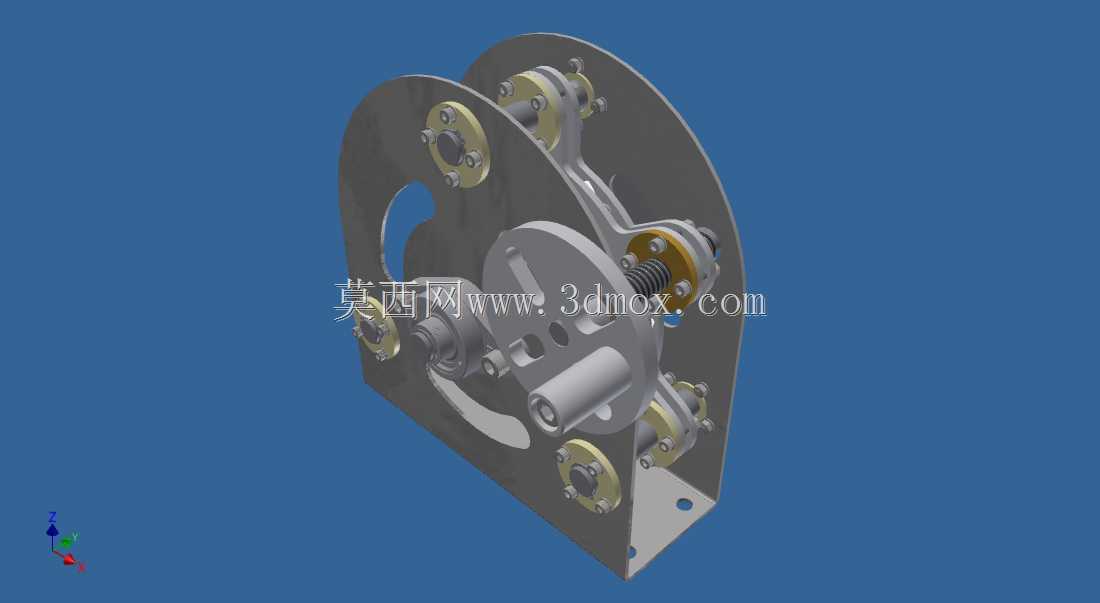

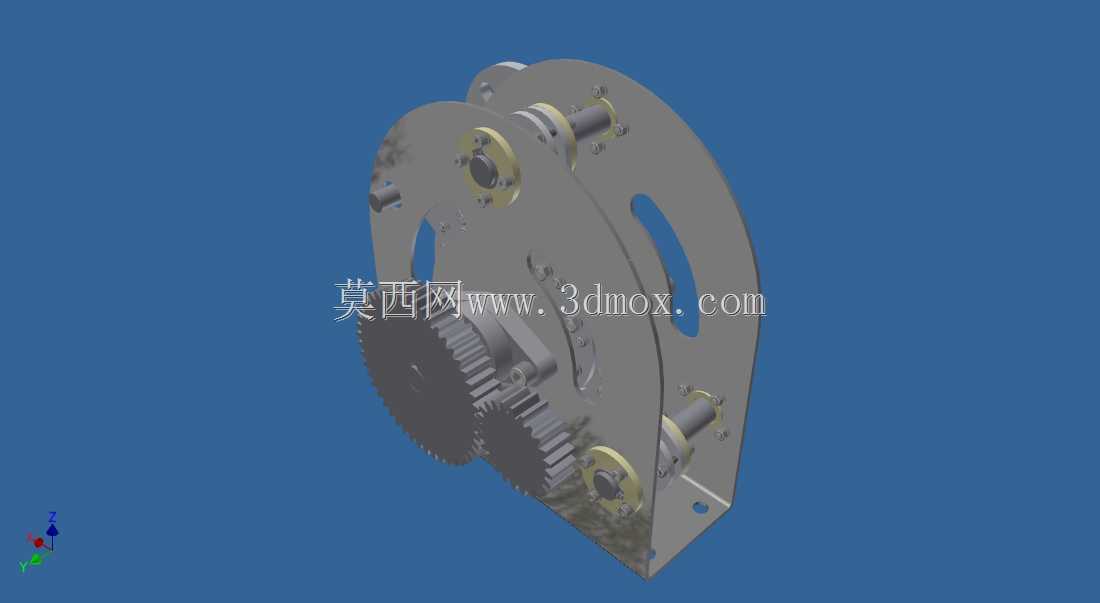

永磁耦合式转子磁同轴传动结构

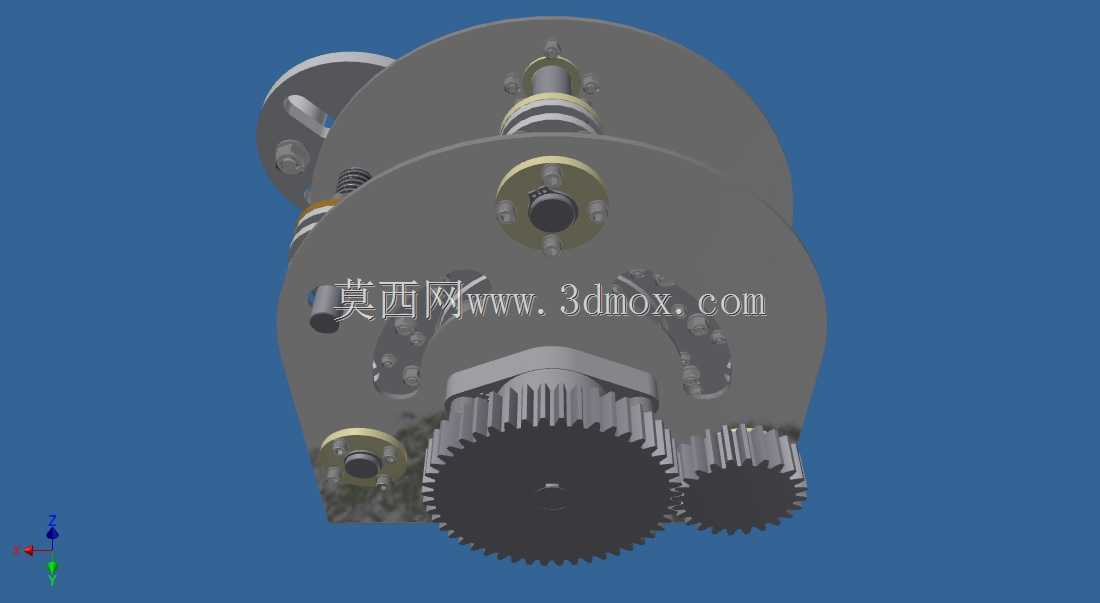

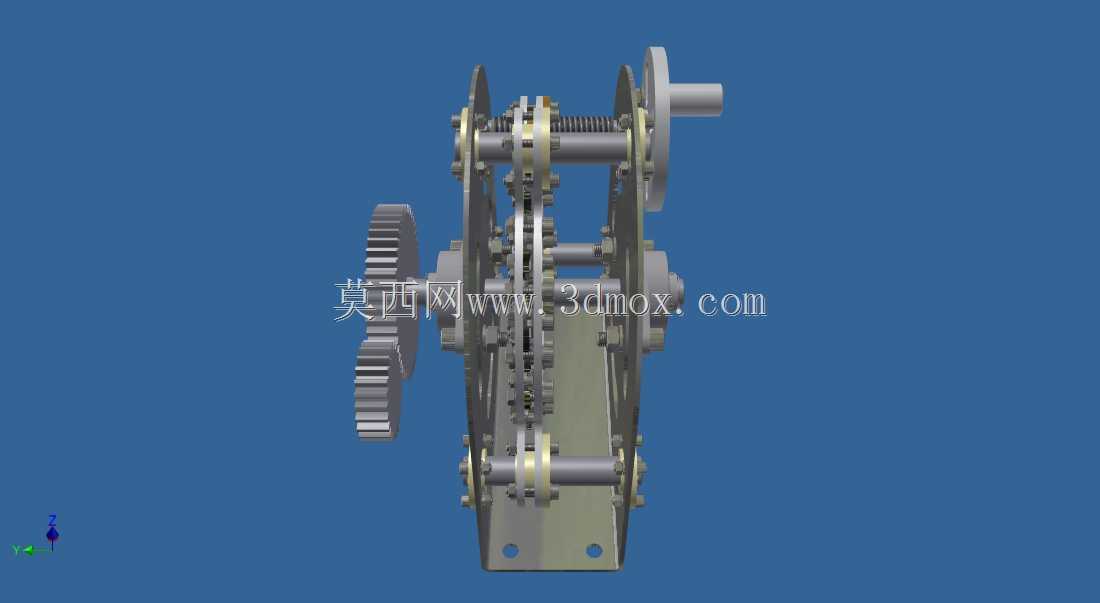

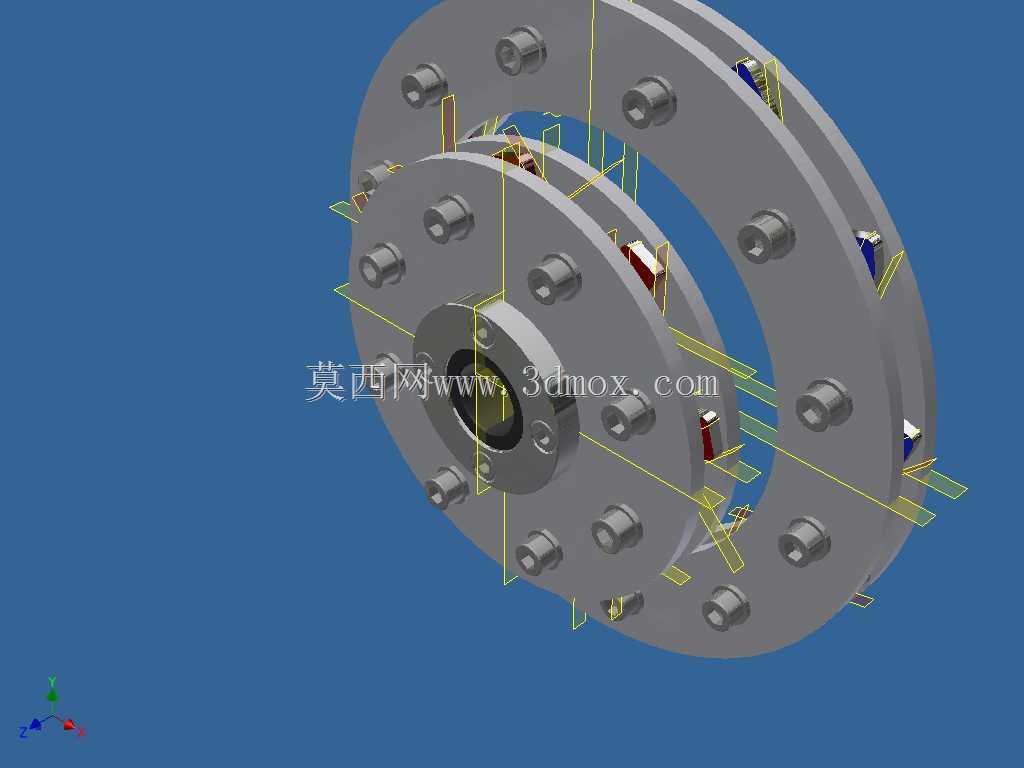

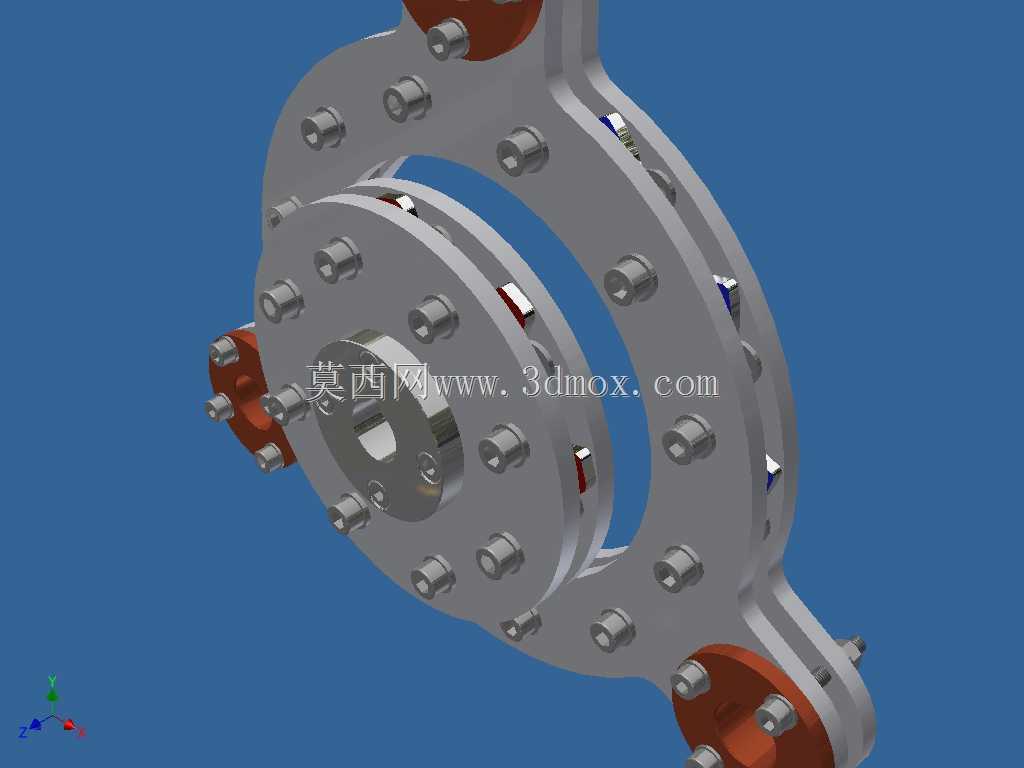

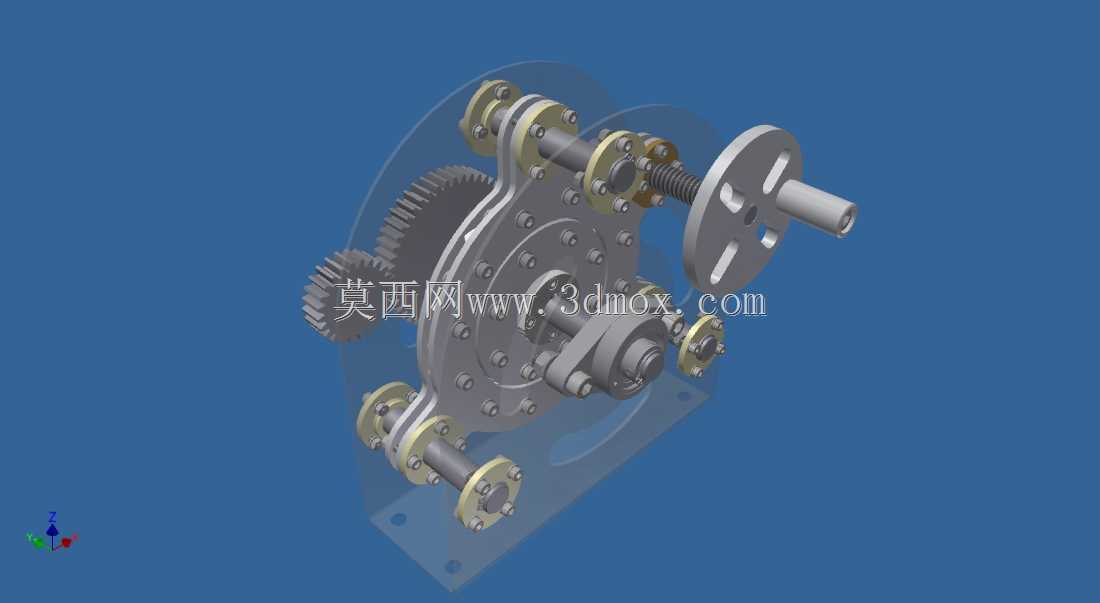

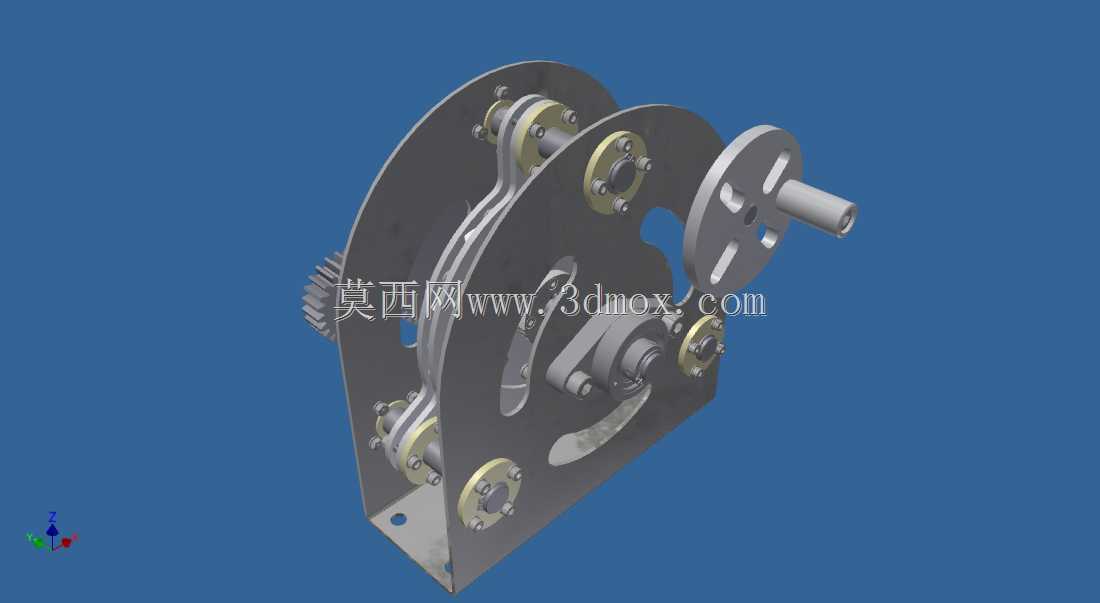

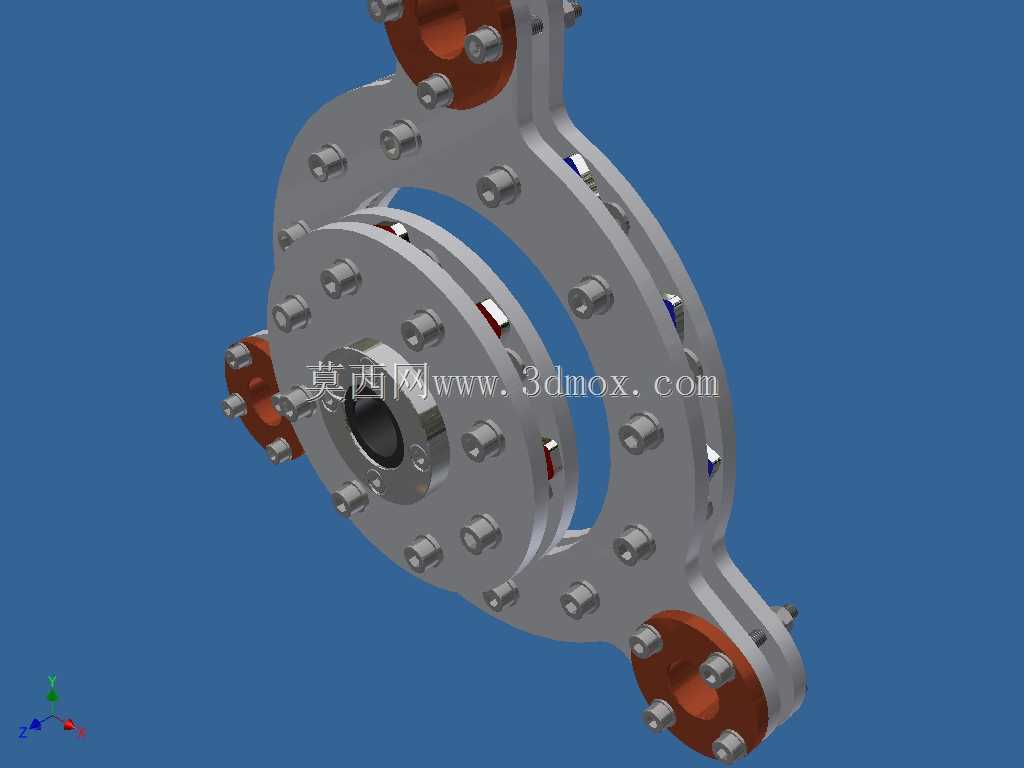

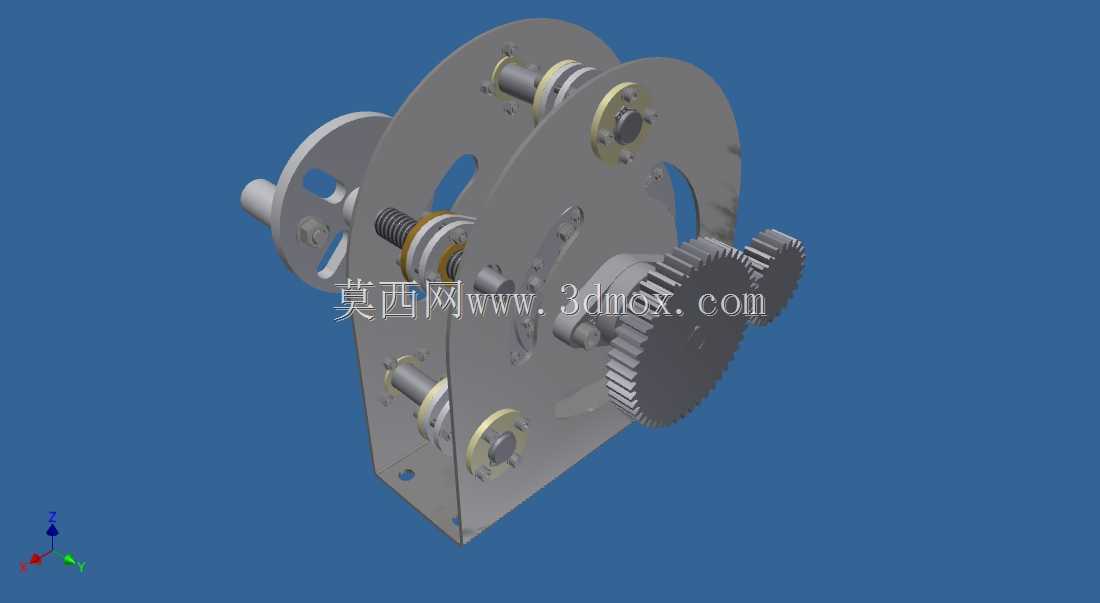

这款磁同轴传动结构依托永磁体非接触耦合特性实现扭矩传递，可广泛应用于对密封隔离、振动抑制有较高要求的传动场景，比如化工流体输送设备的动力端、精密实验仪器的进给传动、无尘环境下的物料输送机构，能彻底规避传统接触式传动存在的磨损泄漏、润滑油脂污染、振动传导等问题。整体安装边界控制在280mm×280mm×120mm范围内，整体转动部件质量约3kg，可直接适配多数中小型设备的动力舱安装空间，无需对原有设备机架做大规模改造。结构上采用多组平行轴齿轮组做扭矩增速/减速匹配，输入端设置带操作手轮的调节轴，可通过轴向位移调整永磁耦合副的啮合面积，实现输出扭矩的线性调节，无需额外加装变频调速组件即可实现小范围的输出转速、扭矩调整。永磁体选用钕铁硼材质，单块磁体规格为40mm×15mm×5mm，表磁强度可达5600高斯，耦合间隙控制在合理范围内，既保证足够的扭矩传递能力，又避免磁体吸附金属碎屑造成卡滞。设计过程中优先考虑了装配维护的便捷性，所有齿轮轴均采用法兰式轴承座固定，可单独拆卸任意轴系组件进行维护，无需整体拆解传动结构；透明端盖设计可直接观察内部齿轮啮合状态与磁体耦合位置，日常巡检无需拆解外壳即可判断运行状态。传动路径上，输入轴的动力通过第一组直齿轮传递到中间轴系，再通过永磁耦合副将扭矩无接触传递到输出轴，中间轴系设置的多组变速齿轮可根据实际需求更换齿比，适配不同输入转速的动力源，不管是配套伺服电机还是手轮手动操作都能顺畅运行。磁耦合部分做了隔磁处理，避免磁场外泄影响周边传感器或金属工件，所有转动部件的动平衡等级控制在G6.3以内，高速运行时不会产生额外振动，可直接配套精密检测设备使用。
