HC-SR04超声波测距传感器结构还原

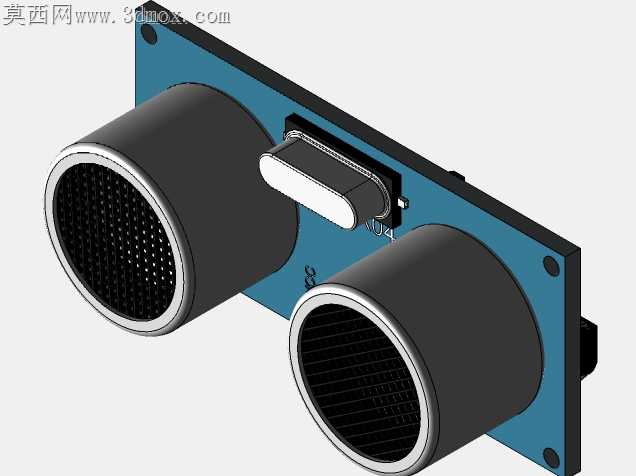

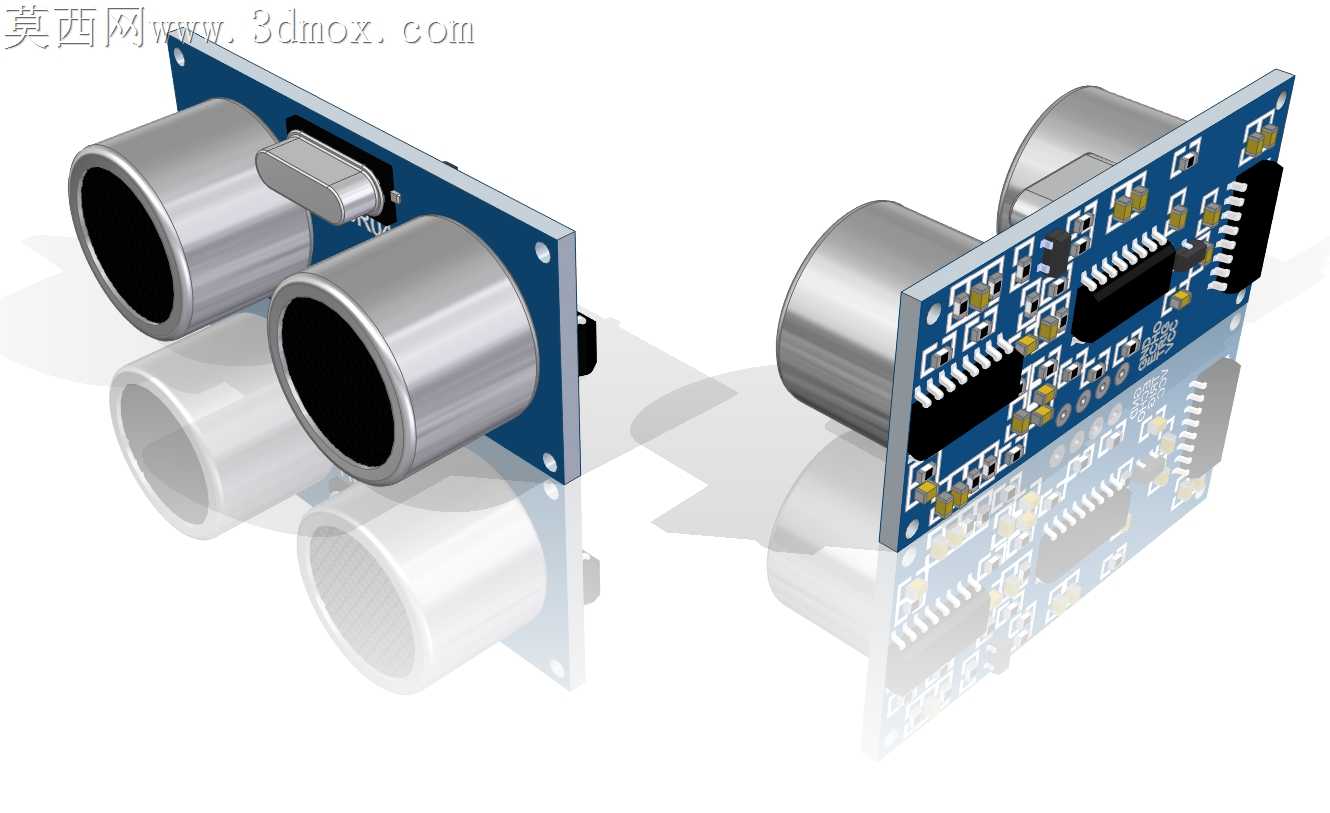

超声换能器与PCB板的同轴度偏差，是批量组装HC-SR04模块时最容易被忽略的加工隐患，换能器金属外壳的圆柱度公差如果超出0.05mm，压入PCB安装孔后会出现发射面倾斜，直接导致测距波束偏斜，近距离检测时出现厘米级的误差盲区。这套三维结构在还原时，特意给换能器安装位预留了0.03mm的过渡配合间隙，没有采用过盈压装的设计逻辑，避免车间手工组装时外壳受力挤压陶瓷振片，造成谐振频率偏移。PCB板上的排针插装位做了沉台限位，插针穿过板身之后的露出长度控制在2.3mm，刚好匹配波峰焊的吃锡深度，不会出现焊锡爬升到排针接触段导致接插件插拔卡滞的问题。板载的晶振元件周边特意留出了0.8mm的安全间隙，没有紧贴换能器的金属外壳，避免换能器工作时的微幅振动传导到晶振，引发时钟频率漂移影响测距计时精度。背面的信号处理芯片位置做了丝印轮廓的精准还原，焊盘尺寸按照实际封装做了内缩处理，还原出量产板卡上阻焊层的覆盖边界，不会出现焊盘过大导致连锡的结构缺陷。两个换能器的中心距严格按照实物的22mm间距还原，这个间距是平衡近距盲区和远距检测角度的核心参数，间距过小会导致发射波直接绕射到接收端形成自激，间距过大则会压缩小尺寸障碍物的检测角度范围。金属换能器的外壳做了细微的网纹滚花还原，对应实物外壳冲压时的防滑纹理，不是光滑的圆柱面，组装时可以增加和安装孔壁的静摩擦力，抗跌落冲击时不会出现元件移位。模块侧边的供电接口位置做了倒角处理，对应实物注塑接插件的拔插导向结构，反复插拔杜邦线时不会刮伤线皮。整个结构没有做多余的简化，连板上0603封装的阻容元件都按照实际排布位置还原，能直接用于实训教学中的装配工艺演示，让学习者直观理解超声测距模块的元件布局逻辑，明白每个结构细节对应的加工和装配取舍，而不是只停留在外观形似的层面。
