蝶形手柄直角出水快开水阀结构设计

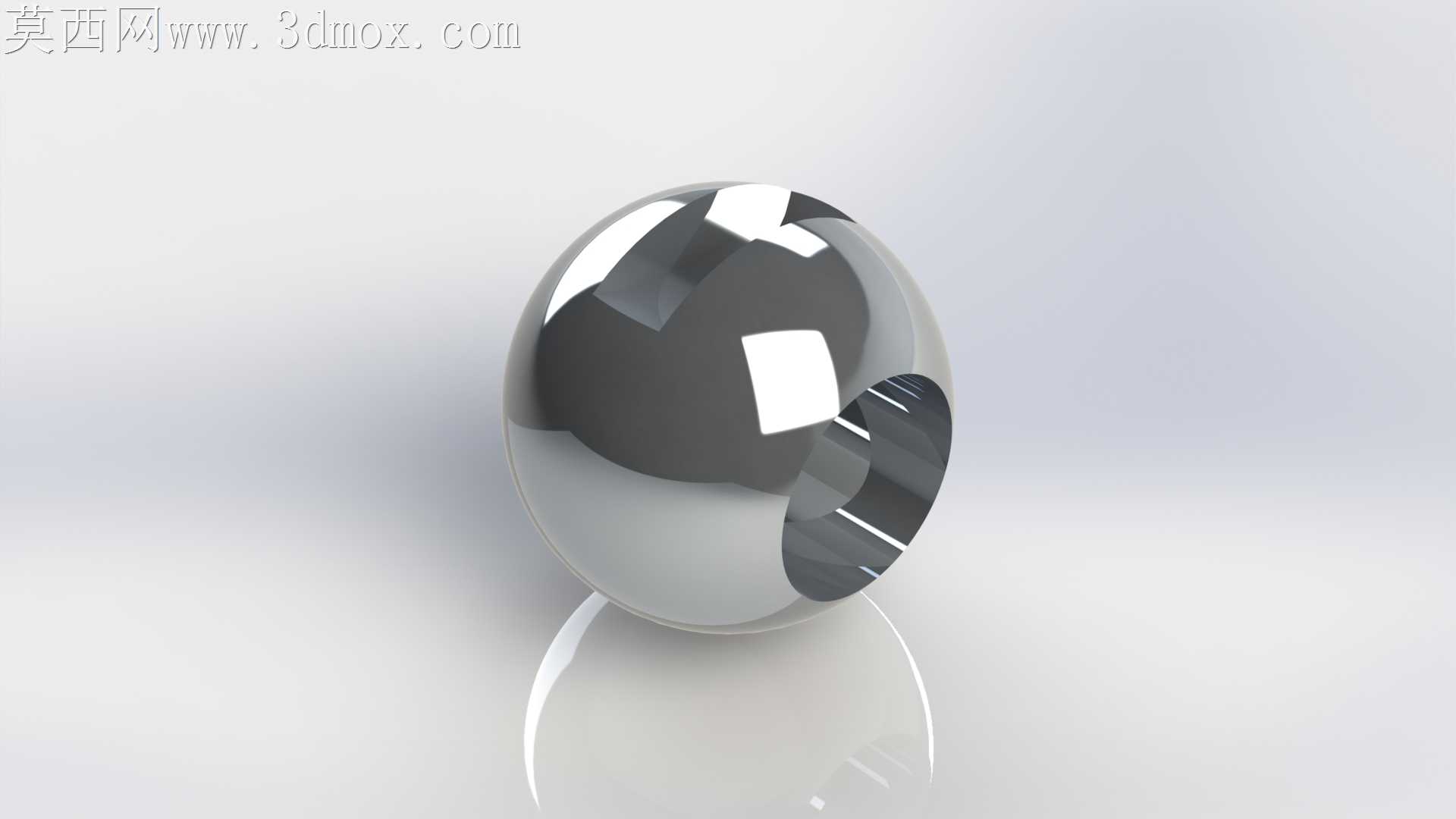

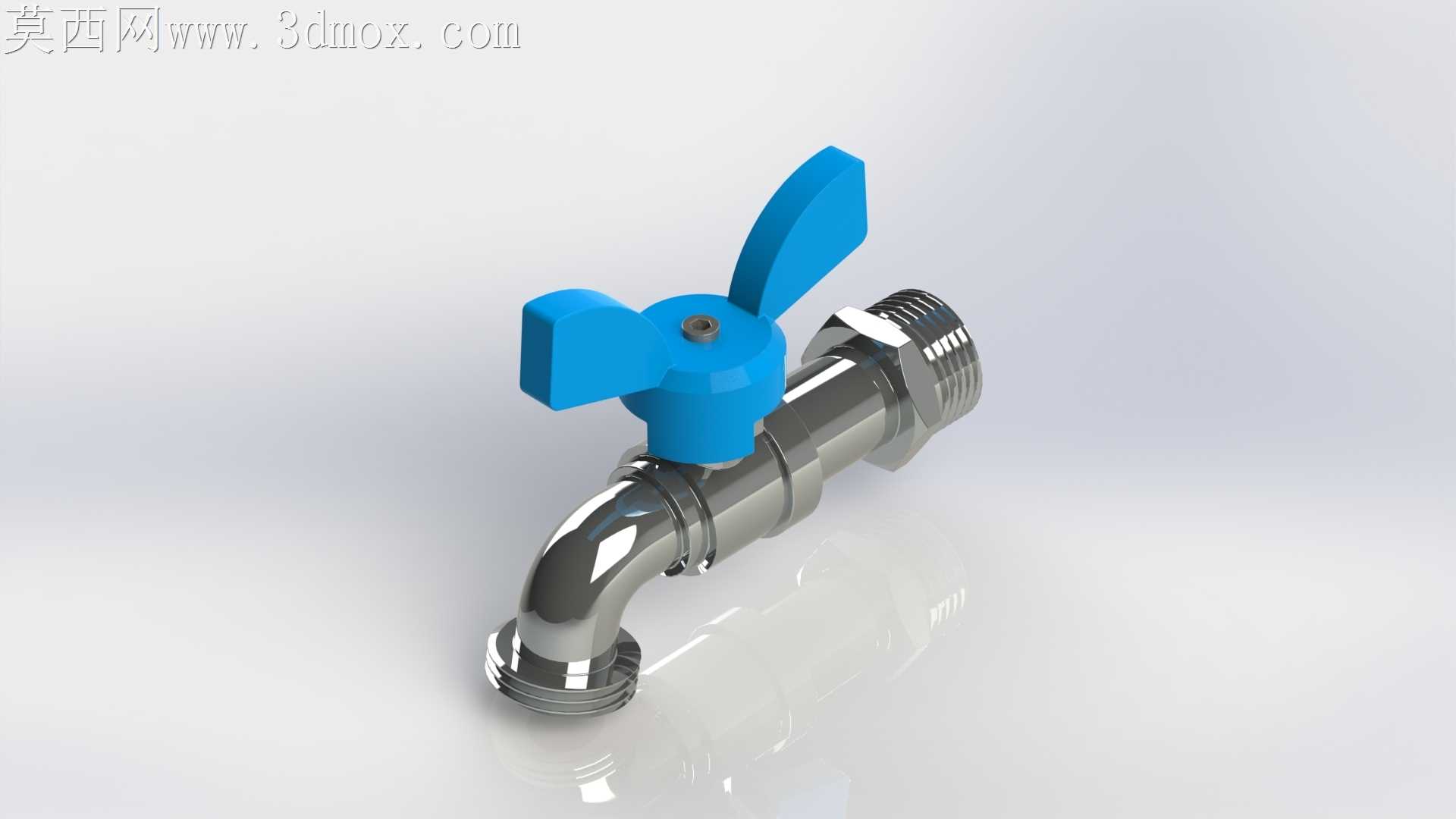

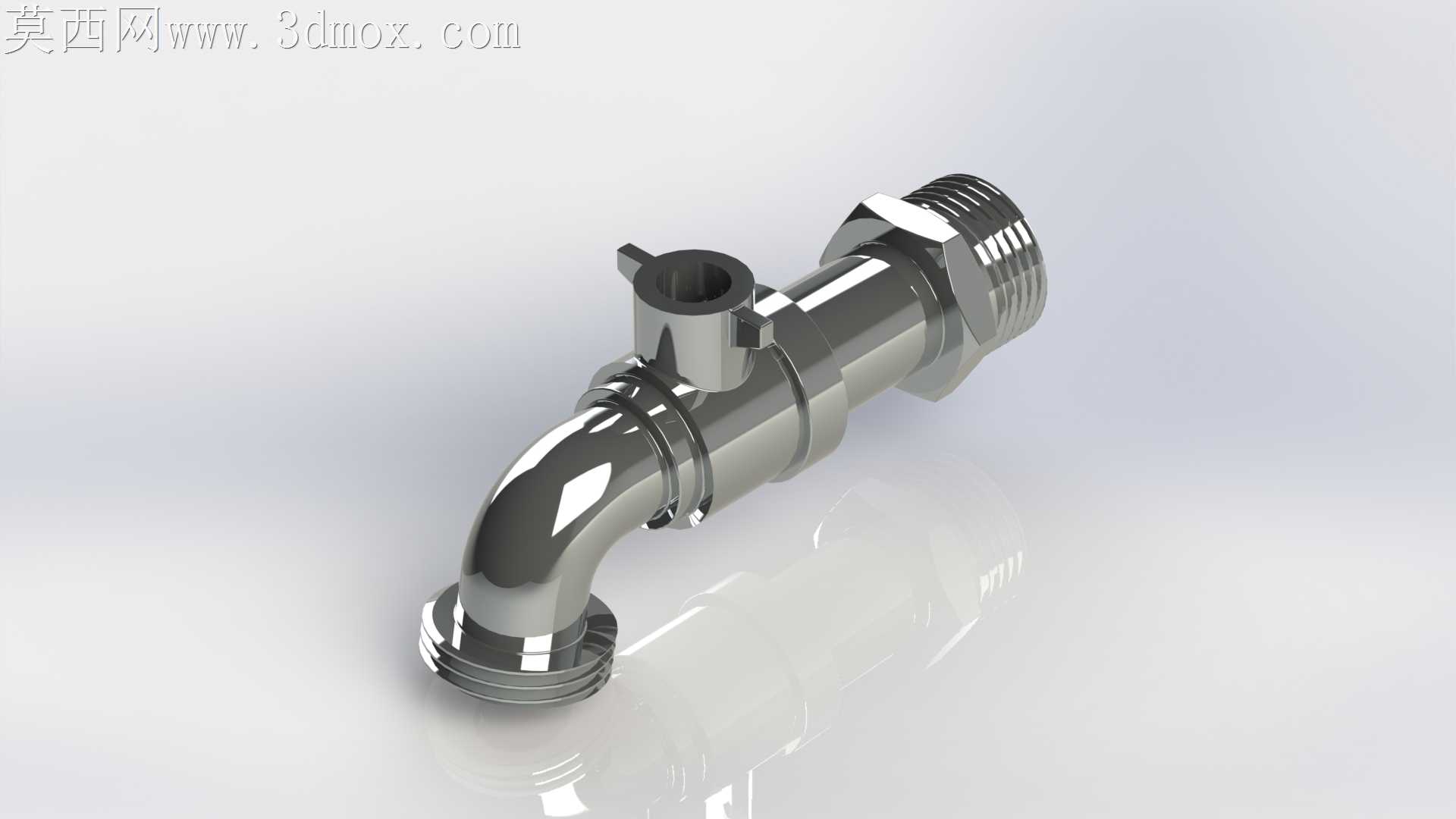

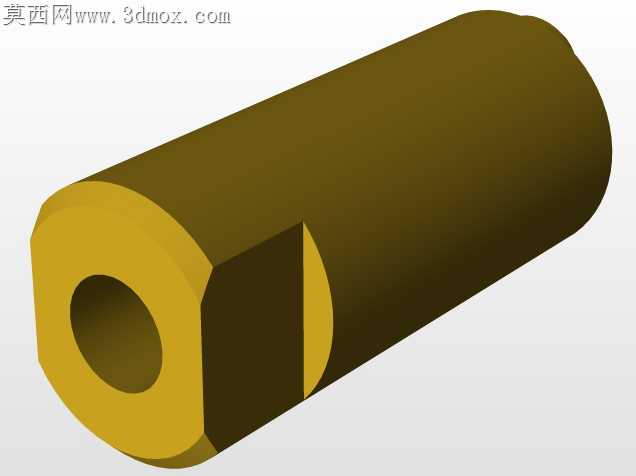

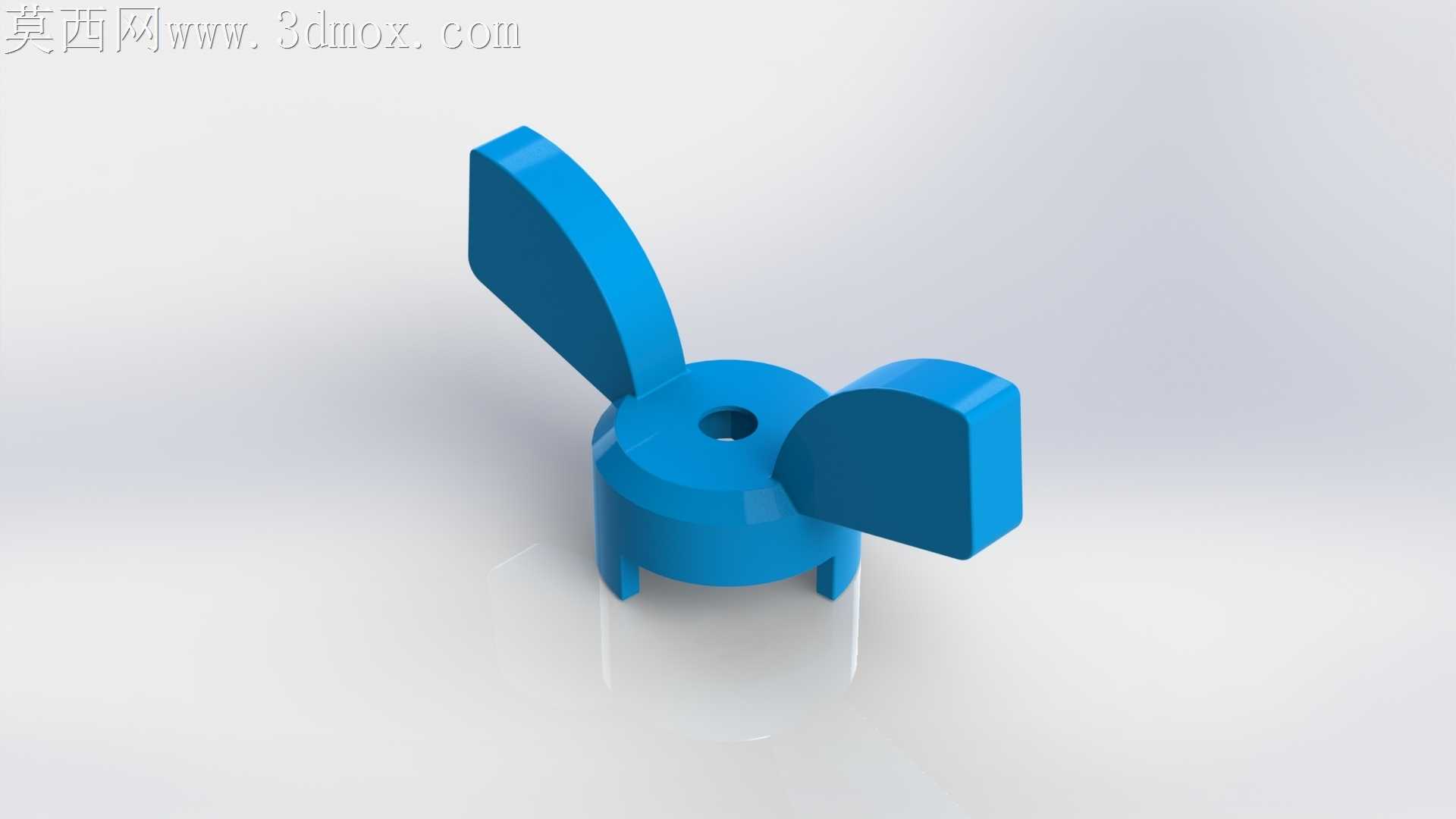

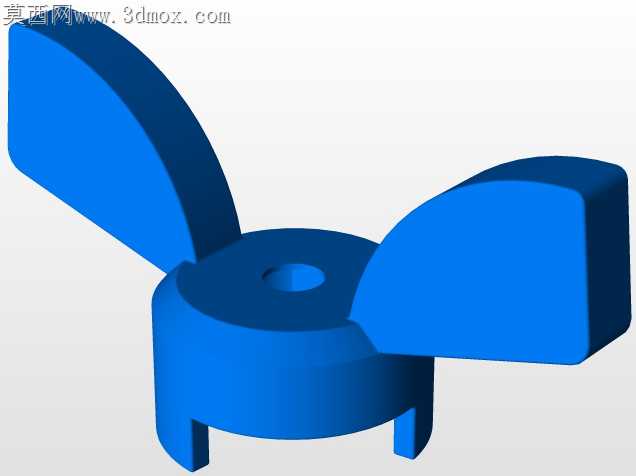

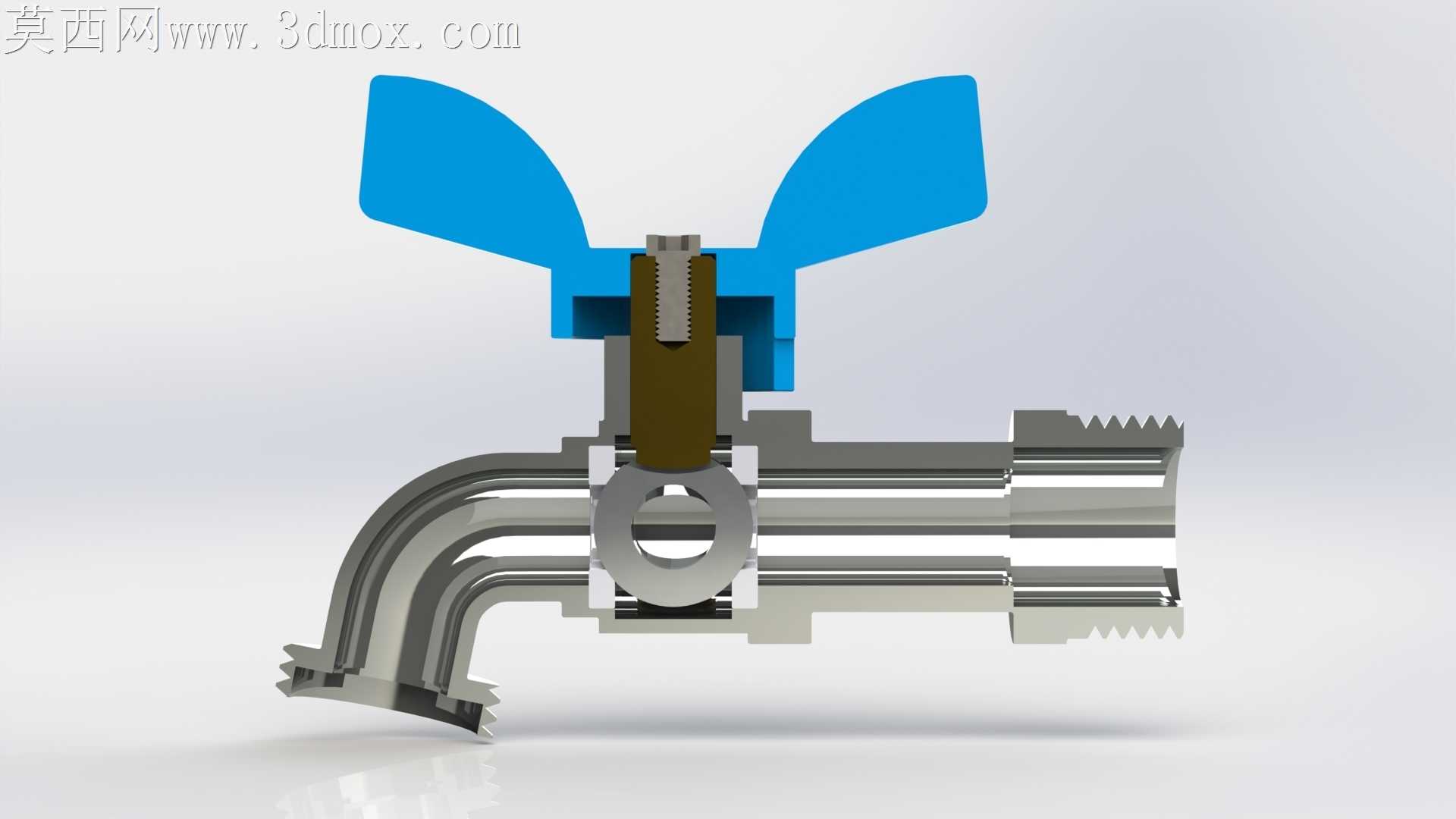

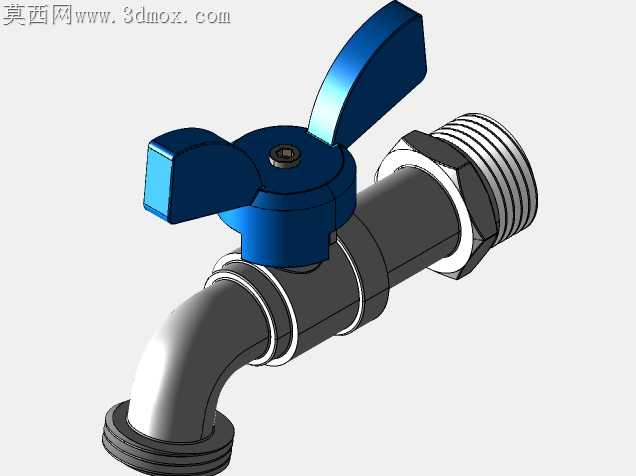

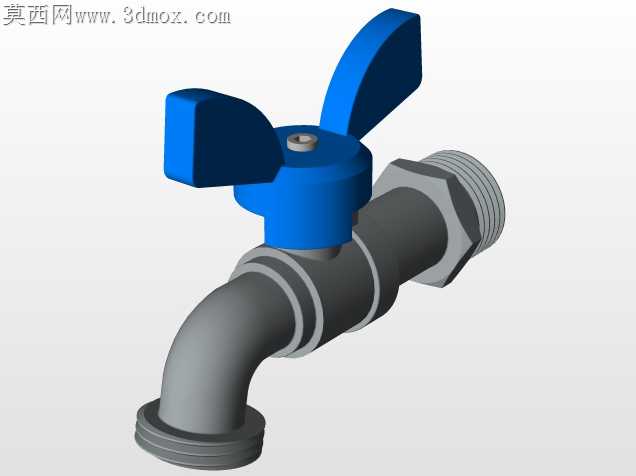

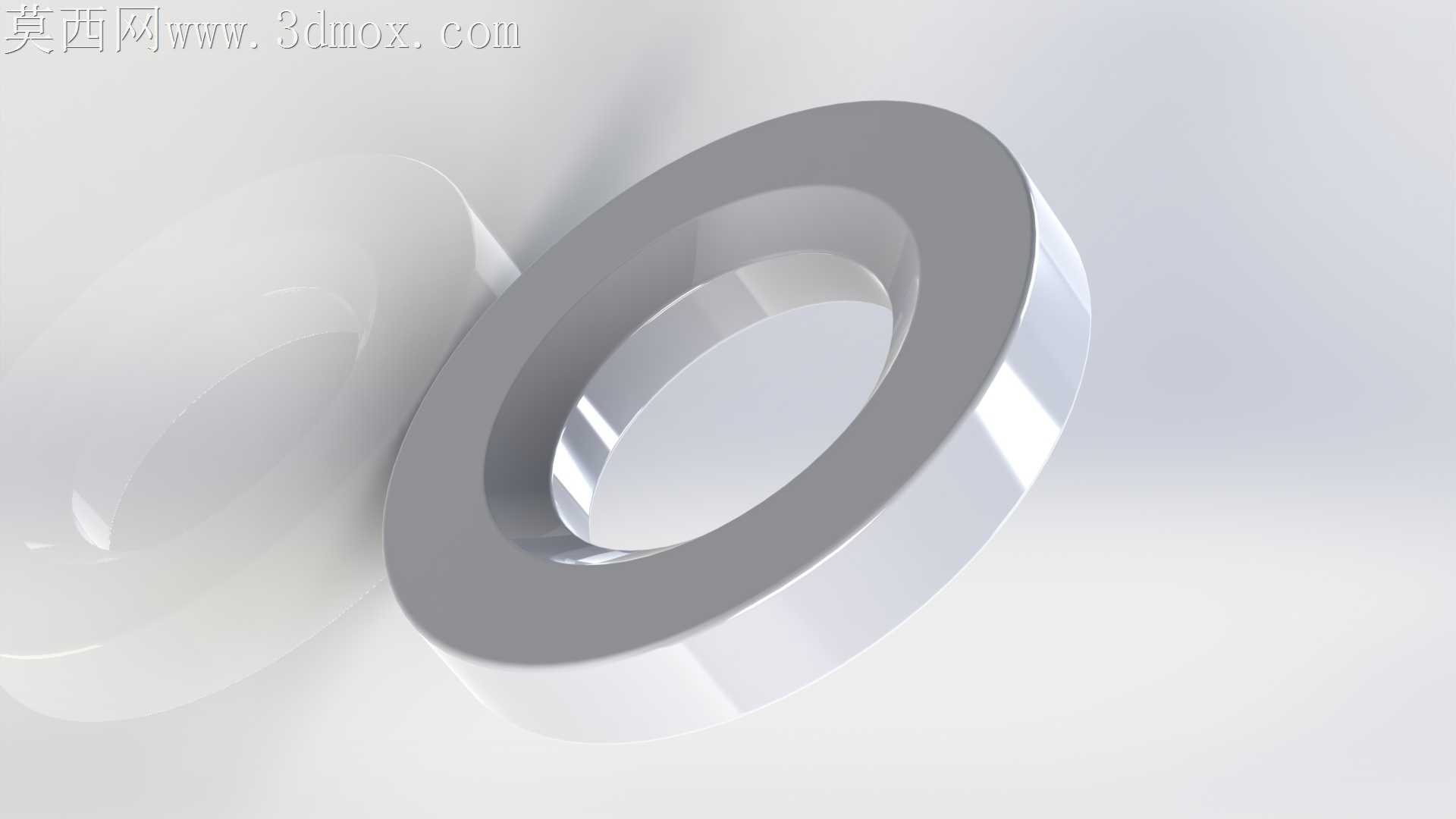

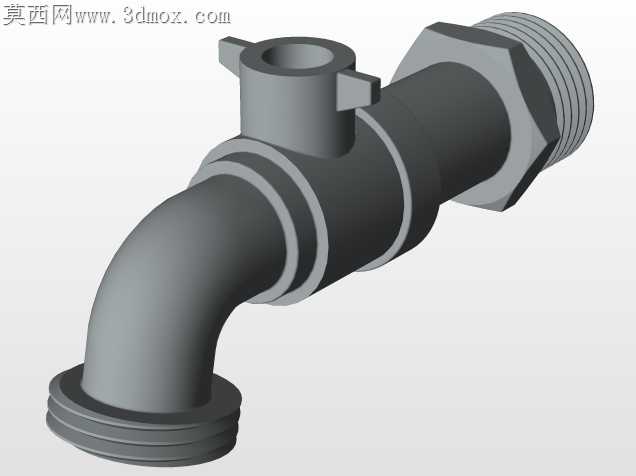

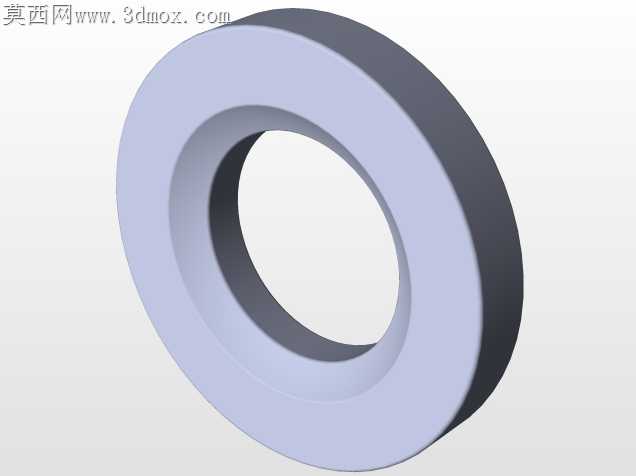

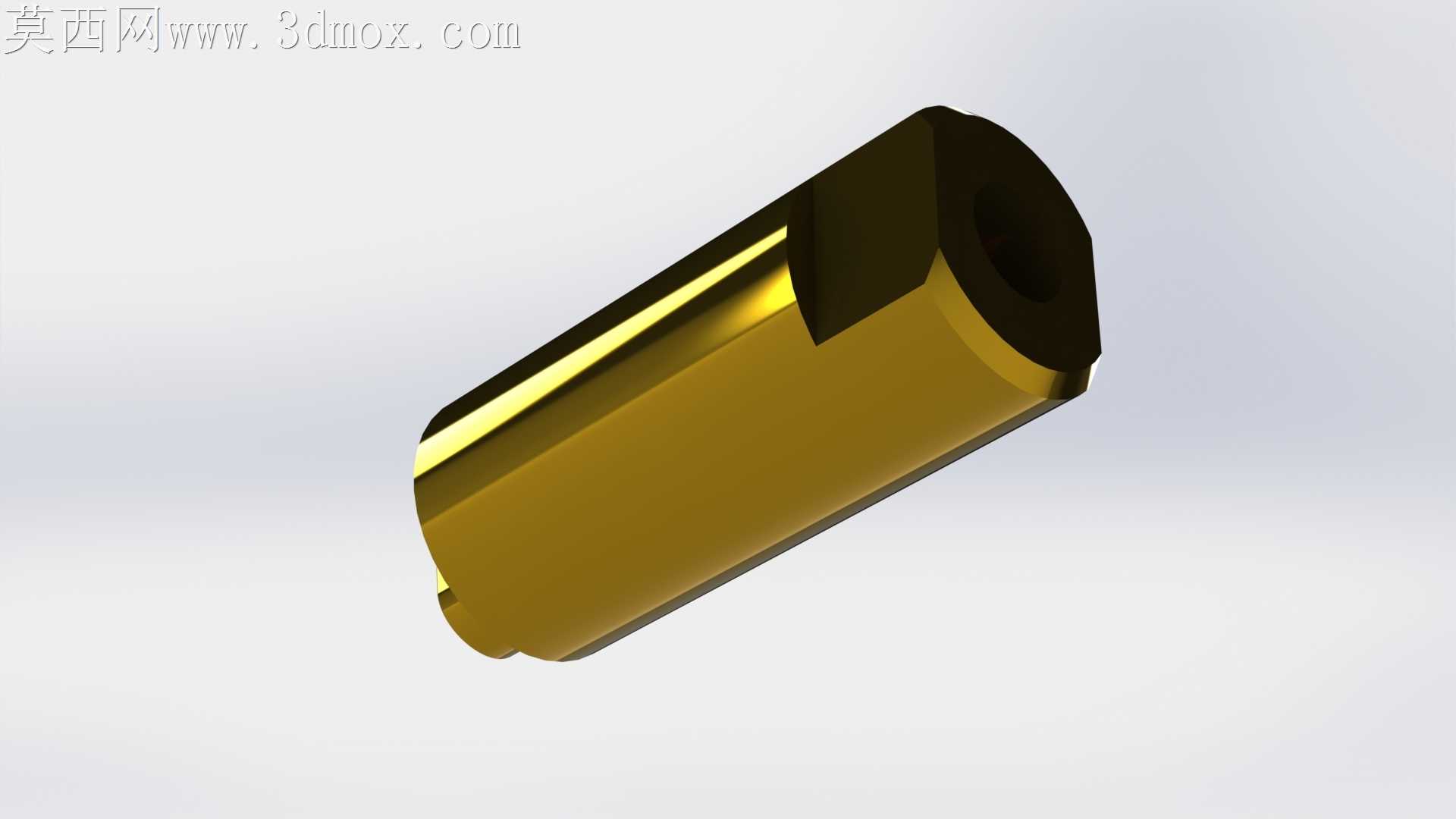

民用厨卫管路的水阀安装场景里，最容易被忽略的痛点是狭小空间内的操作干涉——传统轮盘手柄的水阀在贴墙安装时，手柄转动后半段往往会碰到墙面或台盆边缘，导致阀门无法完全关死，长期滴漏既浪费水资源，也容易在接口处滋生水垢腐蚀螺纹。这款直角出水的快开水阀，把操作端做成了蝶形单翼手柄，转动行程仅需90度就能完成全开全关的切换，贴墙安装时手柄的转动轨迹完全避开墙面凸起，哪怕是管井内狭窄的安装位，单手就能完成开关操作，不用预留额外的操作空间。阀体的弯管段做了等壁厚过渡，没有出现直角转折处的壁厚突变，铸造成型时不会因为冷却速率不一致产生内部缩孔，后期做水压测试时，弯管处的承压能力和直管段保持一致，不会出现长期承压后开裂的隐患。进水端的外螺纹做了收尾段的退刀槽设计，现场安装缠生料带时，不会因为螺纹末端的毛刺把生料带刮破，拧入内螺纹接头时，螺纹啮合的有效牙数能达到5牙以上，满足1.6MPa公称压力下的密封要求，不会出现接口渗水的问题。出水端的起泡器安装位做了内嵌式卡槽，不用额外打胶固定，后期更换起泡器时，用硬币就能拧开，不会因为长期泡水导致螺纹锈死拆不下来。手柄和阀芯的连接位做了扁方定位，装配时不用找角度，直接压入就能对准开关的限位点，不会出现手柄装歪导致开关指示错位的问题，批量装配时能大幅减少对位调整的时间。阀芯密封面采用了平面陶瓷密封片，相比传统橡胶密封，不会因为水中的细小沙粒磨损密封面导致关不严，长期使用的密封寿命能提升三倍以上，哪怕是水质偏硬、杂质较多的区域，也不用频繁更换阀芯。阀体表面做了亮面镀铬处理，镀层厚度达到0.02mm，盐雾测试能过48小时不生锈，厨卫潮湿环境下长期使用也不会出现镀层脱落、表面起斑的问题。手柄采用了工程塑料注塑成型，表面做了防滑纹理，手上沾肥皂泡沫时操作也不会打滑，塑料手柄和金属阀芯的连接位做了金属嵌件，频繁开关也不会出现手柄开裂、和阀芯打滑的问题。
