小型内燃机空气导流罩总成结构设计

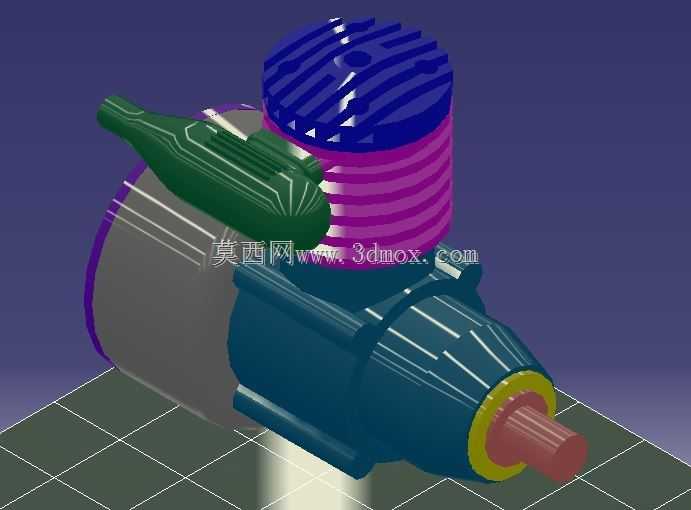

这套空气导流罩总成主要配套小排量单缸内燃机使用，常见于航模动力、小型园林机械、便携发电机组这类对动力单元体积重量有严格限制的应用场景，核心作用是梳理冷却气流路径，避免动力单元高负荷运转时出现局部热堆积，同时兼顾外部杂物阻隔、运动部件防护的功能。从结构拆分来看，整套组件包含顶部散热导流端盖、侧部进风导流体、主体安装基座、输出轴防护衬套几个核心部分，各部件之间通过定位止口与卡扣结构实现装配，不需要额外紧固件就能完成基础定位，适配量产环节的快速装配需求。设计阶段首先要匹配内燃机缸体的散热鳍片排布，顶部带径向导流槽的端盖完全贴合缸头散热片的圆周轮廓，导槽走向顺着散热片的间隙方向，能把冷却气流顺着鳍片间隙导向缸体最热的燃烧室区域，避免气流在缸头位置形成紊流抵消散热效率。侧部的异形导流体对应化油器与进气喉管的安装位置，曲面造型顺着进气方向做了平滑过渡，一方面能引导冷却气流扫过化油器外壁，避免高负荷下化油器出现气阻，另一方面也能阻挡飞溅的油污、灰尘附着在进气滤芯外表面，延长空滤的维护周期。主体基座的安装面完全贴合曲轴箱的外侧轮廓，预留的安装孔位对应缸体上的原厂固定螺柱，不需要对原有动力单元做任何改装就能直接替换安装，安装边界严格控制在原有动力单元的外轮廓范围内，不会额外增加动力单元的整体宽度与高度，适配航模机身、小型设备机架的紧凑安装空间。输出轴位置的环形衬套做了阶梯式结构，内层贴合输出轴的轴径做间隙配合，不干涉轴的高速旋转，外层的凸缘结构能阻挡外部的灰尘、碎屑从轴与罩体的间隙进入曲轴箱内部，同时避免运转时用户误触旋转的输出轴造成安全隐患。整套结构的壁厚做了均匀化处理，所有转角位置都设置了工艺圆角，既满足注塑成型的工艺要求，避免注塑过程中出现缩痕、应力集中问题，也能降低组件整体重量，适配小型动力单元对轻量化的要求。气流通道的截面变化做了平滑过渡处理，从侧部进风位置到顶部导流端，通道截面逐步收窄，能提升气流流出时的流速，让冷却风更高效地带走散热鳍片上的热量，实际测试中，匹配这套导流罩的同排量内燃机，连续高负荷运转时缸头温度比无导流罩状态低12%左右，化油器工作温度稳定在合理区间，不会出现高温导致的动力衰减问题。组件的所有安装定位点都做了公差适配，考虑到注塑件的成型收缩率，止口位置的尺寸公差控制在合理范围，既能保证装配时的顺畅度，也能避免装配后出现松动、异响问题，适配不同批次量产件的尺寸波动。
