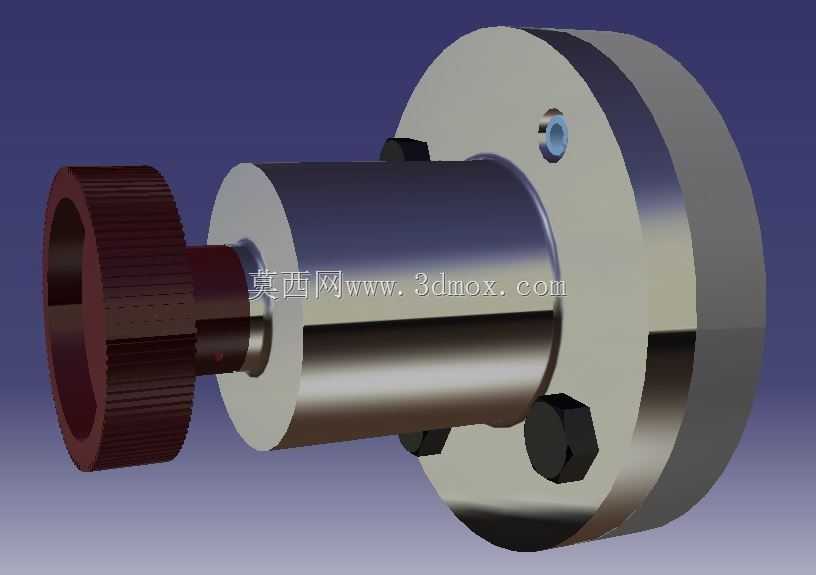

法兰式轴端手动锁紧夹紧机构

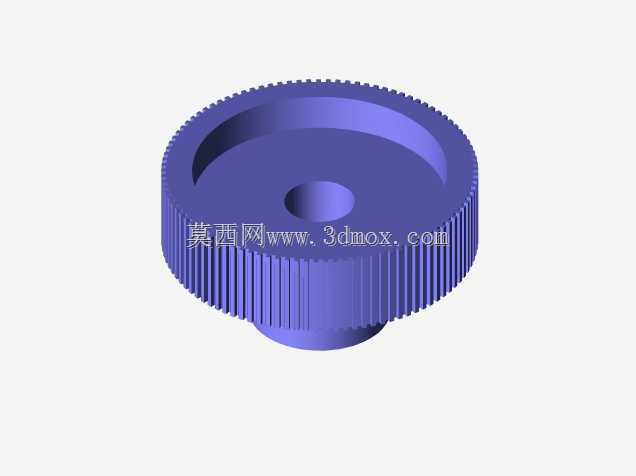

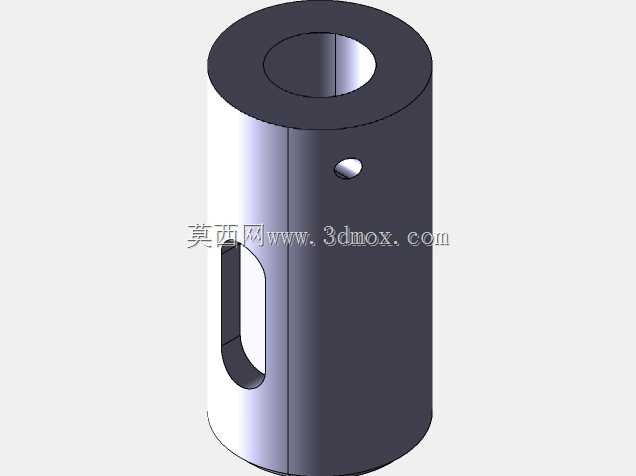

在常规机械加工、小型装配工位以及试验台架的轴类工件装夹场景中，这类带法兰安装基座的手动夹紧机构有着极高的出镜率，它不需要外接气源、液压源或者电力驱动，完全依靠手动操作就能实现轴端工件的快速锁紧与松开，非常适合小批量生产、工装调试以及没有辅助动力配套的简易工位使用。从结构布局来看，整个机构以带安装孔的圆形法兰盘作为固定基座，法兰盘上预留的螺栓孔可以直接和设备机架、工作台面或者主轴端面对接，安装时不需要额外做复杂的转接结构，只要匹配对应螺栓规格就能完成固定，安装边界清晰，法兰盘的轴向厚度经过校核，能够承受锁紧过程中产生的轴向反力，不会因为手动拧紧的力矩出现基座变形。中间的圆柱形主体是机构的核心承载部分，内部加工有和调节旋钮配合的传动结构，外侧的滚花旋钮采用网纹滚花工艺处理，即便操作人员手上沾有少量切削液或者油污，也能可靠转动旋钮，不会出现打滑脱手的情况。旋钮转动时会带动内部的顶紧结构做轴向进给，最终将穿入机构内孔的轴类工件牢牢顶紧，实现周向和轴向的双重固定，避免工件在加工、检测或者装配过程中出现窜动、偏转。设计这类机构的时候，首先要考虑的是内孔和待装夹轴径的配合间隙，间隙过大会导致装夹后工件同轴度偏差，影响后续加工精度，间隙过小则会增加穿件难度，甚至在工件存在轻微尺寸公差时无法顺利装入，因此内孔公差一般选用H7级别的间隙配合，既保证装夹顺畅，又能控制同轴度误差在允许范围内。其次是内部顶紧结构的行程设计，行程过短无法适配一定长度范围内的轴端装夹需求，行程过长则会增加机构整体轴向尺寸，占用过多安装空间，因此行程参数会结合常见轴类工件的装夹台阶长度来设定，保证在常规使用场景下不需要额外加装垫块就能完成装夹。法兰盘上的锁紧螺栓采用内六角结构，安装时可以从法兰正面直接拧入对接基座的螺纹孔，不需要在法兰背面预留扳手空间，进一步压缩了安装所需的空间尺寸，对于安装空间局促的工位来说十分友好。机构外露的金属表面都做了防锈处理，长期在车间多油、多切削液的环境下使用也不会轻易出现锈蚀卡滞的情况，日常维护只需要定期在旋钮和主体的配合缝隙处滴入少量润滑油，就能保证转动顺畅，不需要复杂的拆解保养。在实际使用中，这类夹紧机构常被用在小型车床的尾座替代工位、工装检具的工件固定端、以及小型试验台的试样装夹位置，相比气动、液压夹紧装置，它的成本更低，故障点更少，不需要配套管线和控制阀组，对于装夹频率不高、夹紧力要求适中的场景来说，性价比优势十分明显。手动操作的模式也让操作人员可以根据实际装夹需求灵活控制锁紧力，对于薄壁类、易变形的轴类工件，能够避免过大夹紧力导致的工件变形，这一点是定压式气动液压夹紧装置很难做到的。整个机构的同轴度在装配时经过调校，法兰安装端面和内孔轴线的垂直度误差控制在很小的范围内，装夹后工件的径向跳动量能够满足常规机加工和检测的精度要求，不需要额外做找正调整就能直接使用，大幅缩短了工装准备的时间。
