木屋圆木铣削加工专用设备结构设计

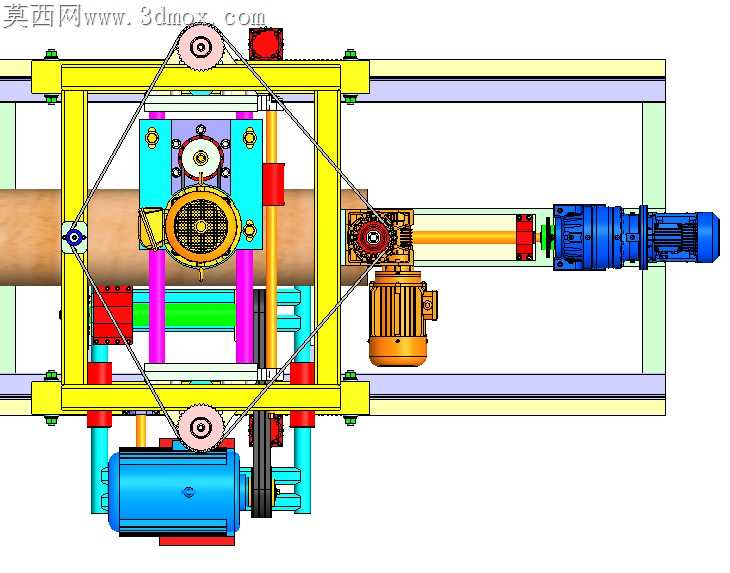

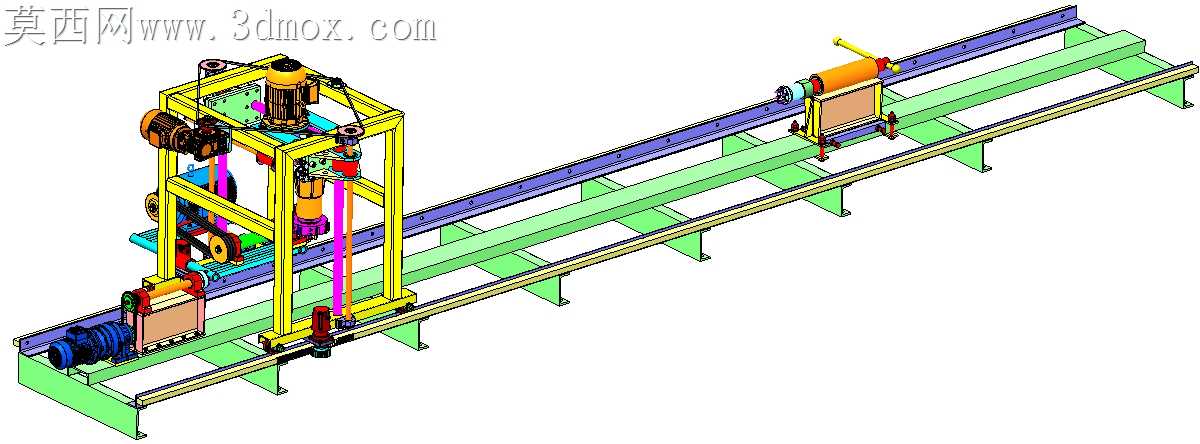

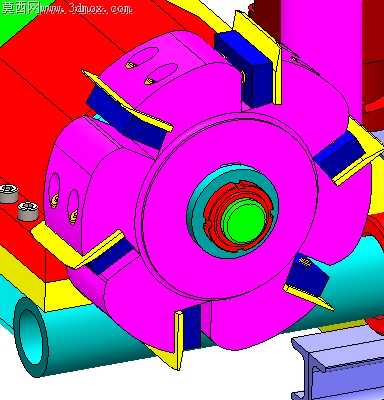

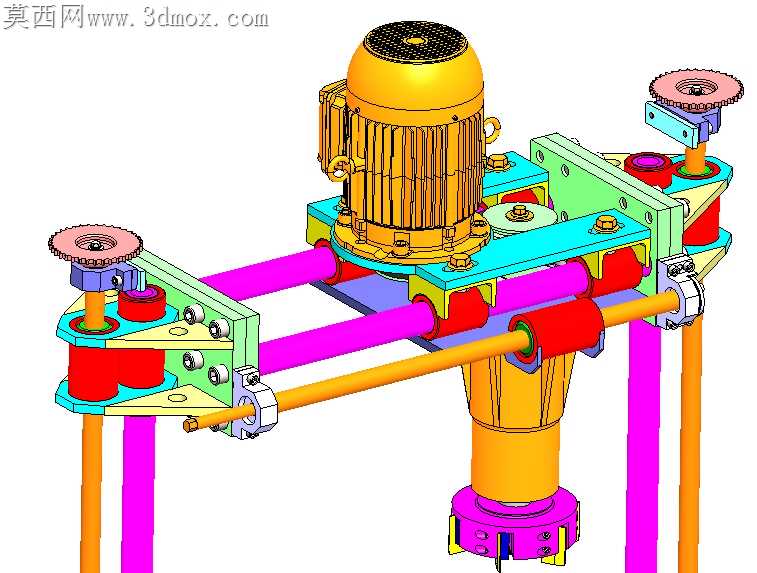

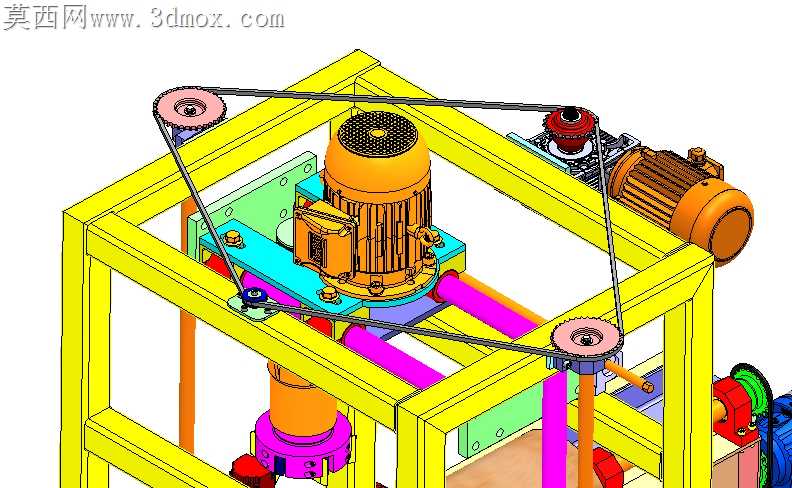

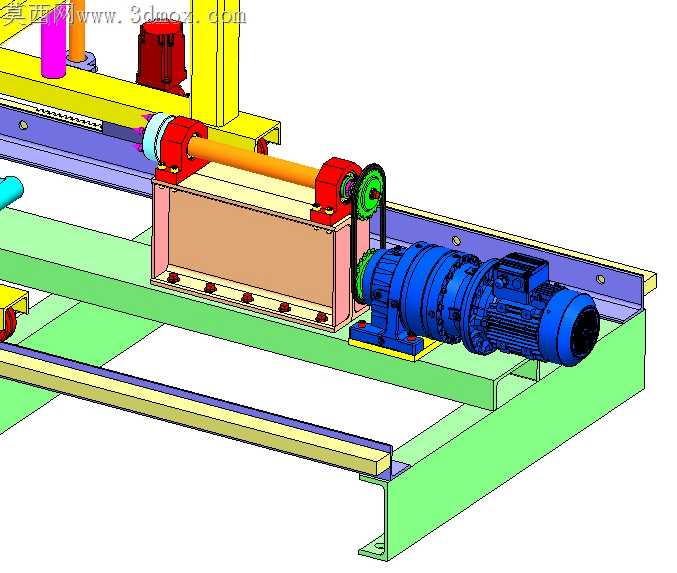

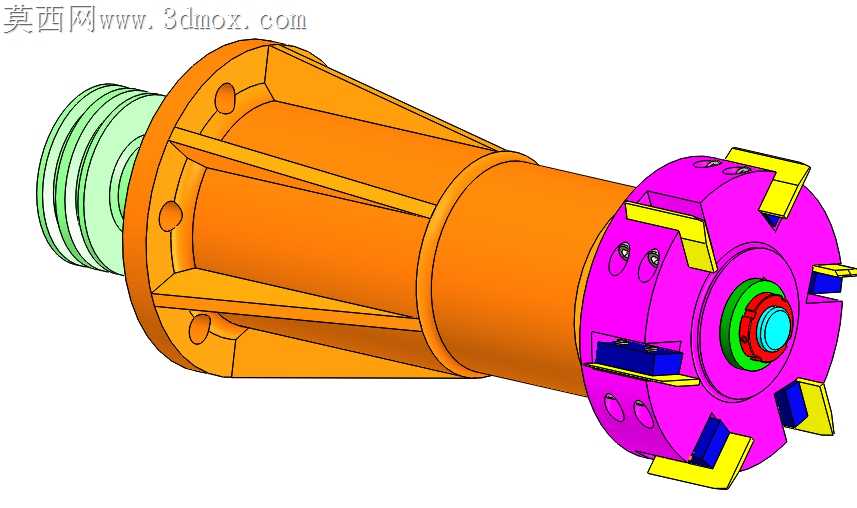

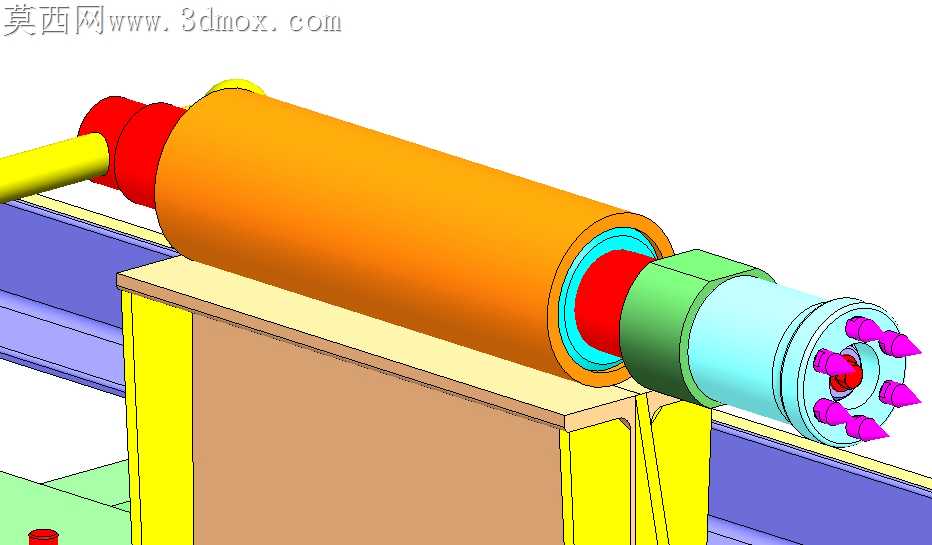

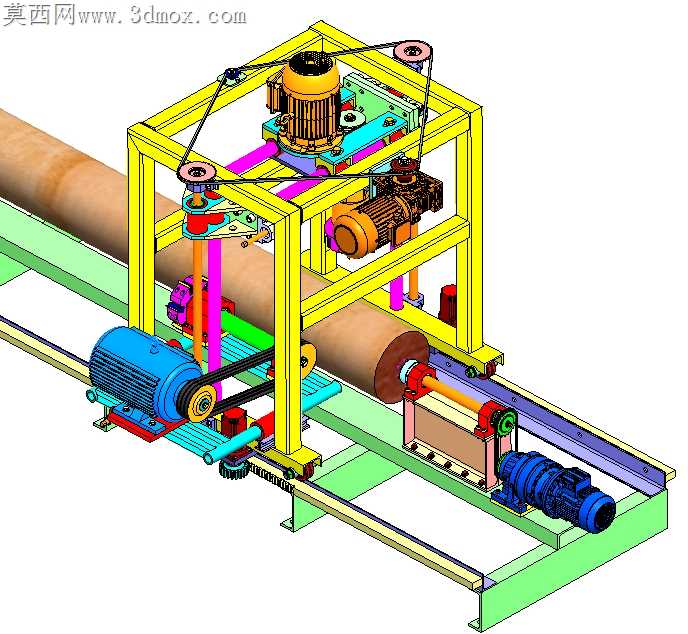

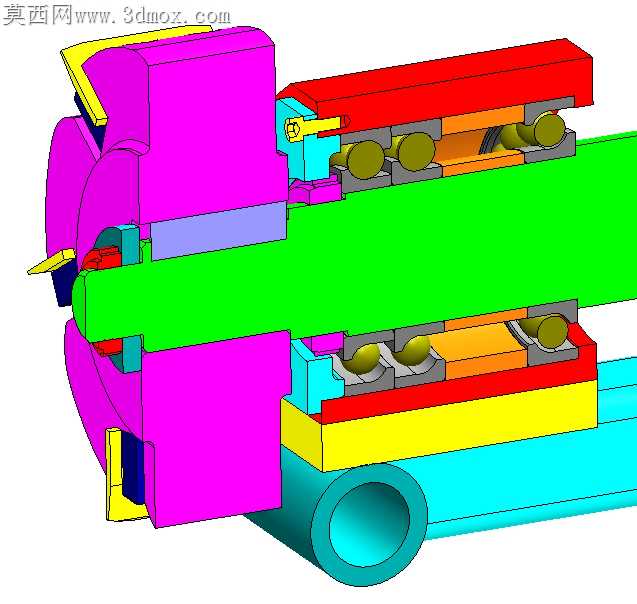

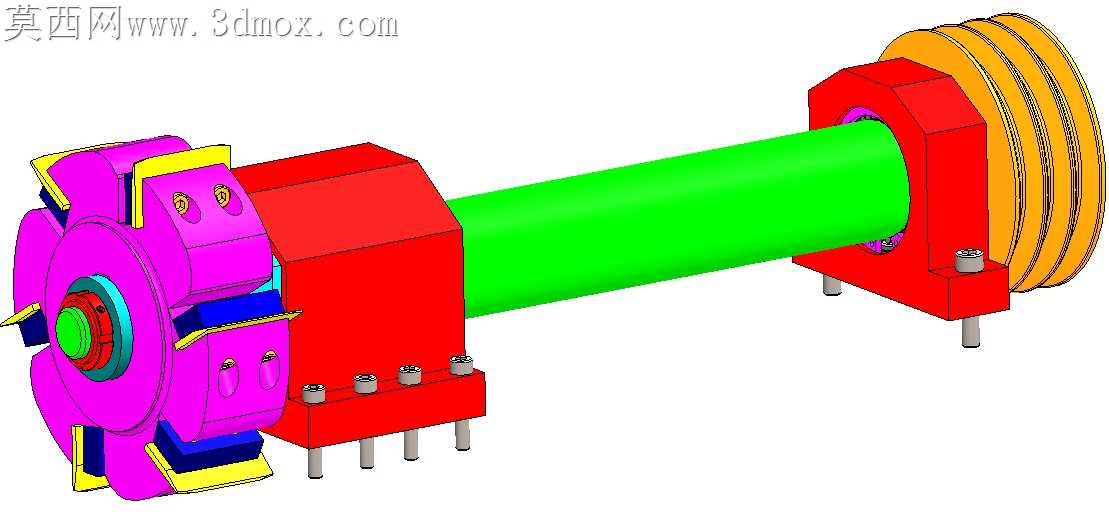

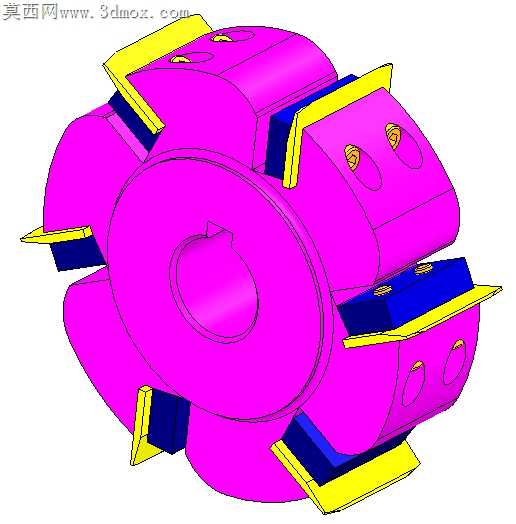

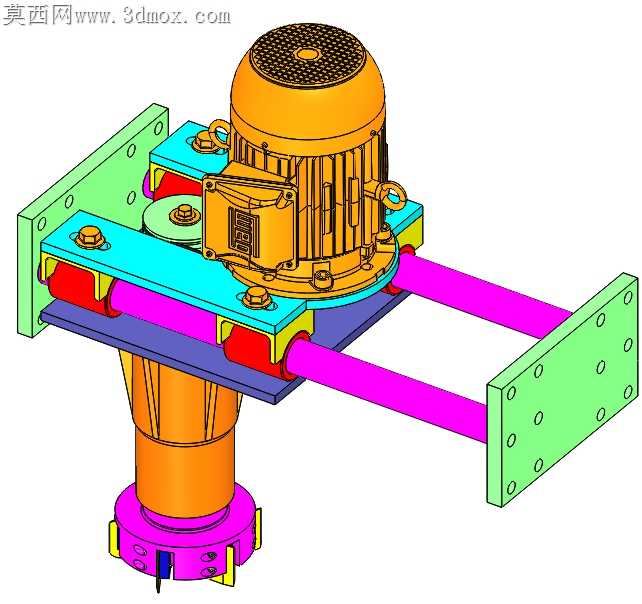

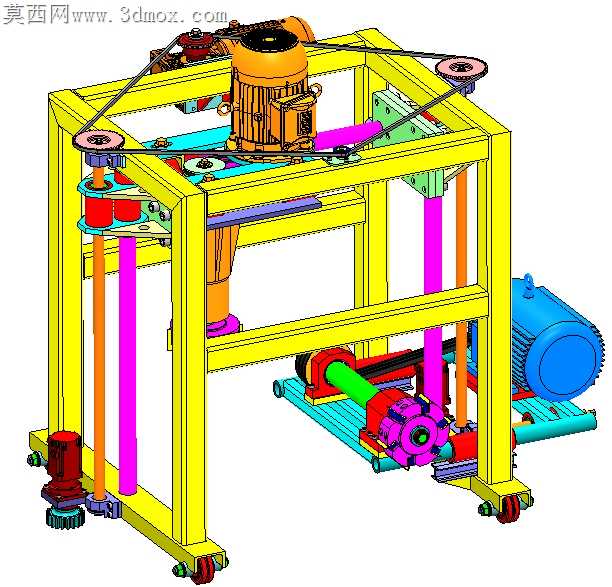

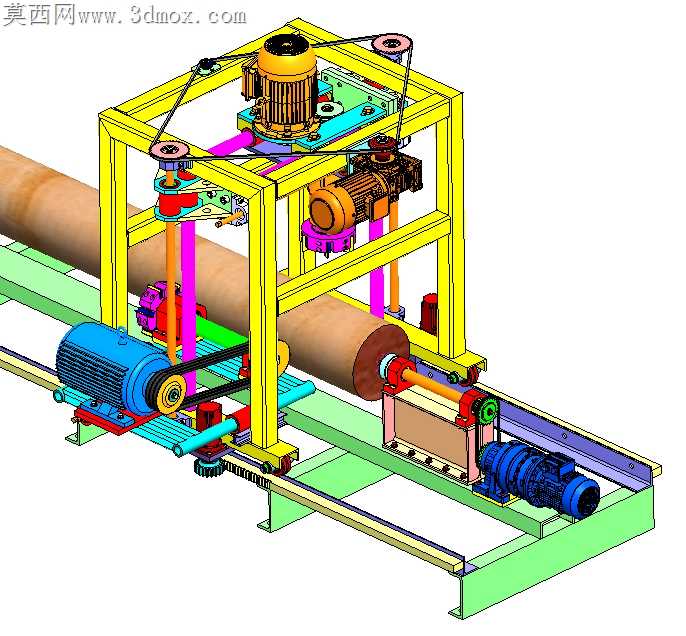

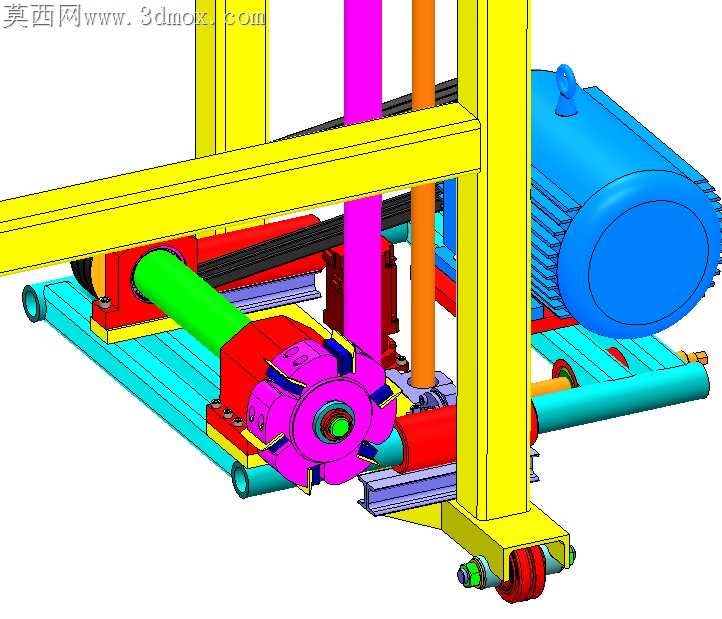

原木木屋构件加工长期存在定径精度差、曲面铣削留量不均、长料进给窜动的痛点，大直径圆木在常规铣削设备上加工时，悬伸段的震颤会直接导致表面粗糙度超标，后续拼装时梁柱接口缝隙甚至能达到数毫米，现场补填腻子既影响结构强度又拖慢施工进度。这套铣削设备的结构设计完全围绕长圆木的加工特性做适配，龙门框架采用分体式型材拼接结构，四根竖直导向柱的安装基面做了共面公差约束，铣削头的升降滑座搭配双直线导轨副，抵消大切削量下的侧向切削反力，避免单导轨受力过载出现爬行啃刀的问题。进给端的驱动辊组做了包角优化，下支撑辊采用腰鼓形辊面，适配直径160-350mm区间的圆木装夹，上压辊搭配弹簧缓冲结构，遇到原木表面的节疤凸起时能自动退让，不会把木料压出凹痕影响后续表面处理。切削动力头的排布没有采用常规单刀大进给方案，而是分粗铣、半精铣两道工序排布刀位，粗铣刀采用大切深小进给的参数匹配，半精铣刀预留0.2-0.4mm的加工余量，能把表面粗糙度控制在细木作要求的区间内，不需要后续额外的人工打磨工序。床身的导轨安装面做了下沉式排屑槽设计，铣削产生的木糠会顺着斜面滑落到侧向排屑口，不会堆积在导轨面上加剧滑块磨损，长料进给的轴向限位装置设在出料端，能根据6m长度的加工需求调整限位位置，避免木料窜动导致的端面切削尺寸超差。传动系统的皮带轮张紧结构做了快调设计，日常维护时不需要拆解电机安装座就能调整皮带张紧力，多台电机的排布避开了木屑飞溅的正方向，电机接线端加装了防尘护罩，适配木工车间多粉尘的现场工况。刀盘的高度调节机构带刻度锁紧装置，换产加工不同直径的圆木时，能快速对准切削刻度，不需要反复试切对刀，减少木料的试切损耗。整套结构没有冗余的装饰性设计，所有受力部件的截面尺寸都经过切削载荷校核，框架的斜向拉筋能抵消长距离进给时的框架晃动，哪怕加工满长度的大直径杉木、云杉木料，也能保持稳定的切削状态，加工出的圆木尺寸一致性好，能直接用于木屋梁柱的拼装，不需要二次校形处理。
