专业扩声用12寸超低音扬声器结构设计

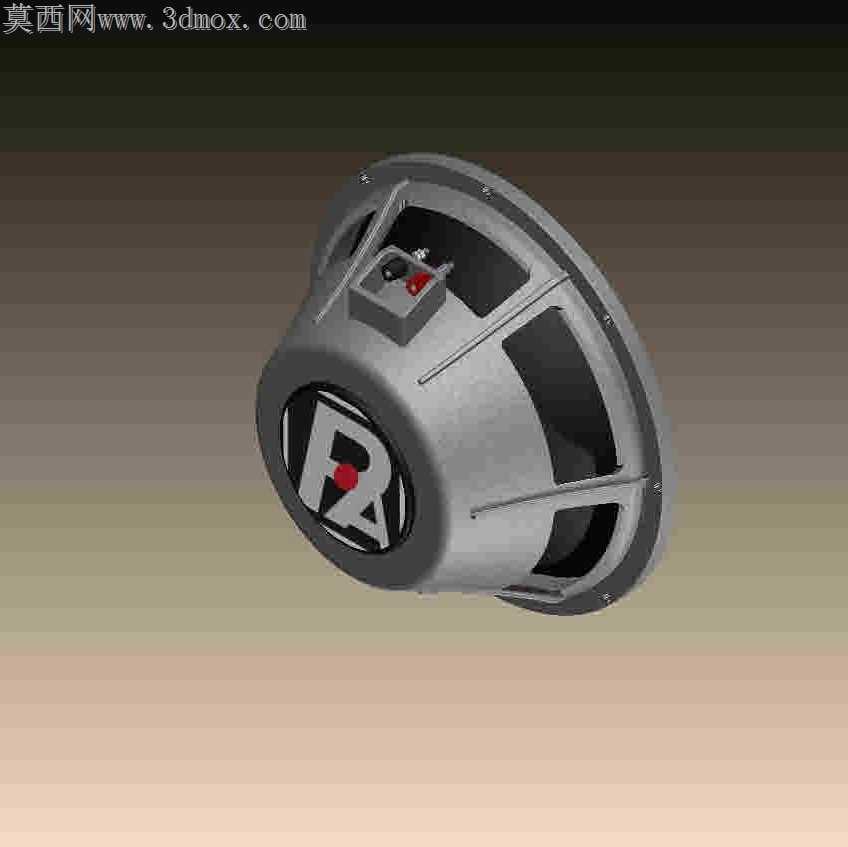

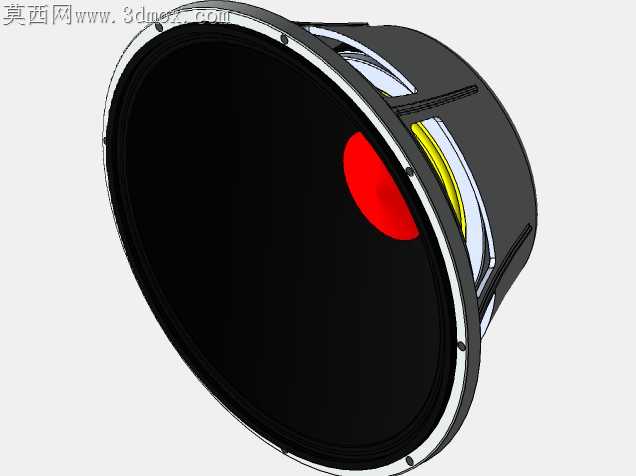

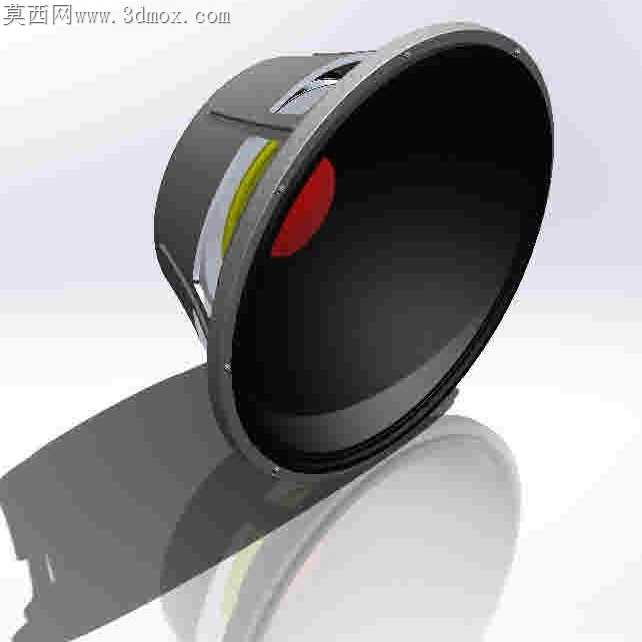

铸铝盆架的加工脱模斜度控制一直是专业低音单元落地的核心痛点，这款12寸超低音单元的盆架加强筋排布，完全规避了常规厚壁铸铝件冷却缩孔的风险，六条径向加强筋从盆架安装边一直延伸到磁路固定座，筋条厚度从根部3.2mm渐变到端部1.8mm，既保证了大动态下盆架的抗形变能力，又不会因为壁厚不均在压铸时产生内部应力，后续CNC加工安装定位面时，不会因为应力释放导致平面度超差。磁路部分的T铁与华司采用过盈配合加厌氧胶固定的结构，过盈量控制在0.08-0.12mm区间，压装时的导向倒角做了15度斜切，避免压装过程中刮伤配合面导致磁隙偏移，磁隙宽度控制在4.8mm，刚好适配19.6mm宽度的音圈绕组，音圈上下运动的线性行程留足了冗余，不会因为大振幅打底出现擦圈问题。弹波与纸盆的粘接位做了滚花处理，滚花纹理深度0.15mm，涂抹黄胶时胶水可以渗入纹理缝隙，长期大功率振动下不会出现粘接层脱开的隐患，纸盆采用玻璃纤维材料混合涂布，折环采用半悬浮结构，折环的曲率经过反复调试，既保证了低频下潜的顺性，又不会因为顺性过大导致瞬态响应拖沓。接线端子的固定座直接集成在盆架的加强筋上，端子插片与盆架之间预留了2mm的绝缘间隙，避免大电流工作时出现电流通过盆架导通的短路风险，端子座的走线槽做了圆角过渡，喇叭线穿入时不会被锐边割破绝缘层。音圈引线的走线采用对称式布线，引线与纸盆的粘接点间隔120度分布，避免大振幅下引线拉扯纸盆导致分割振动失真，磁钢外部的标识铭牌采用嵌入式安装，铭牌边缘与盆架表面齐平，不会因为突出结构在单元安装时刮伤音箱内壁的吸音棉。盆架的安装孔位采用沉头设计，沉头深度刚好匹配M6安装螺丝的头部厚度，螺丝锁紧后头部不会突出盆架表面，多个单元堆叠安装时不会出现干涉。
