带联动动画的齿轮式径向伸缩机构

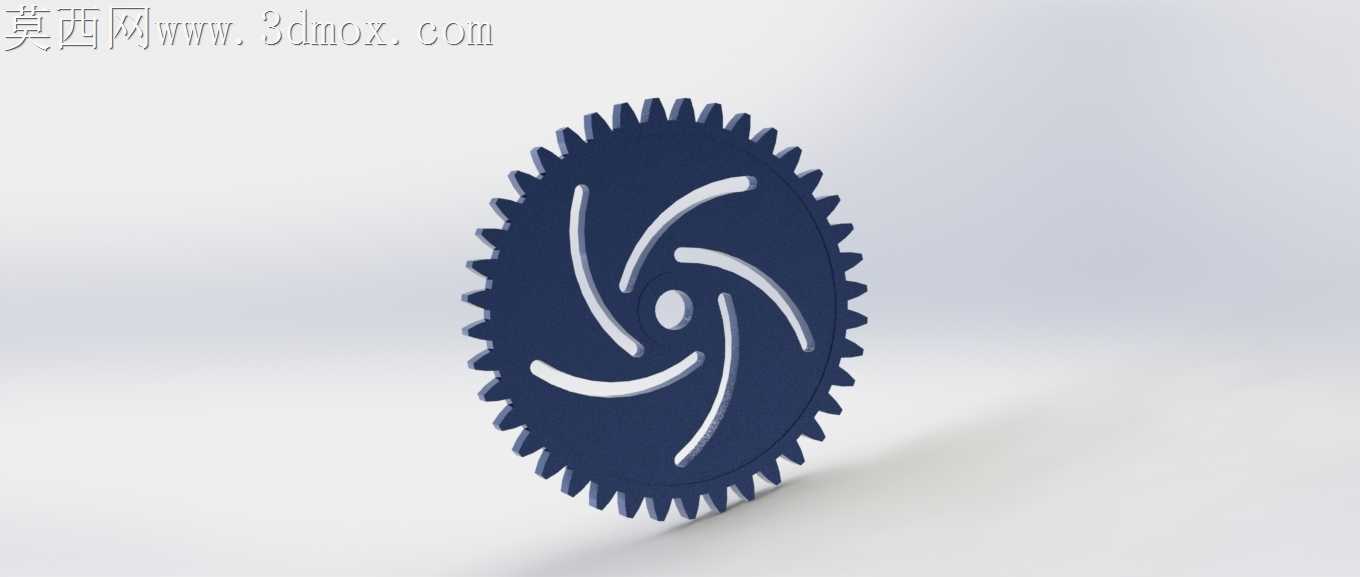

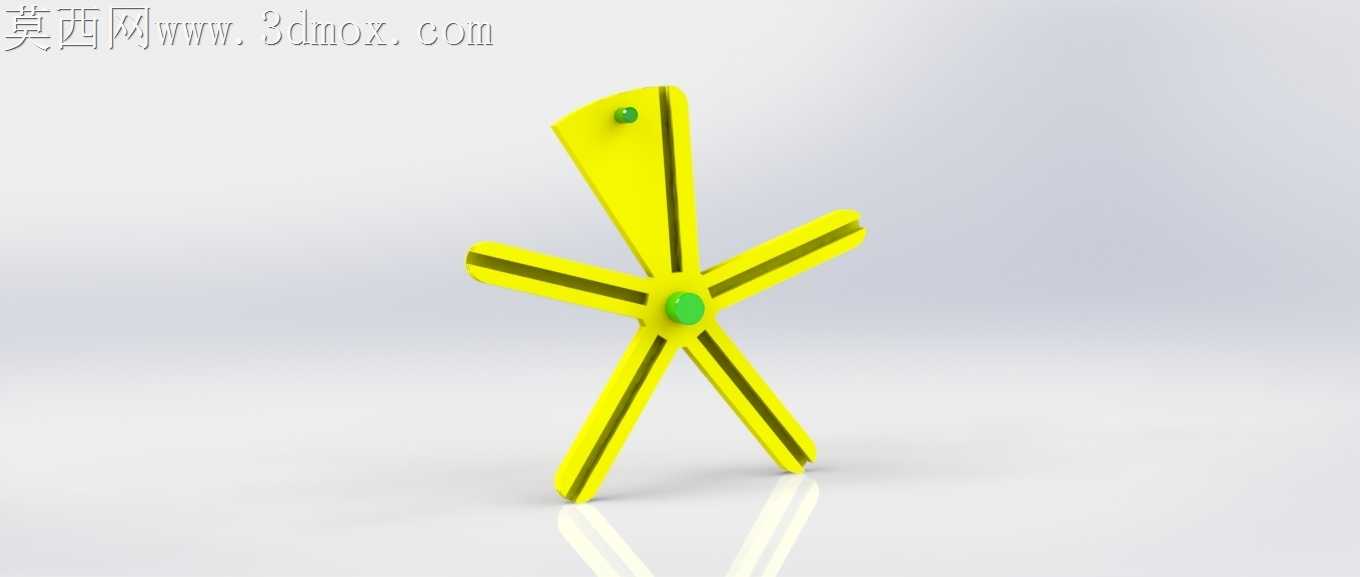

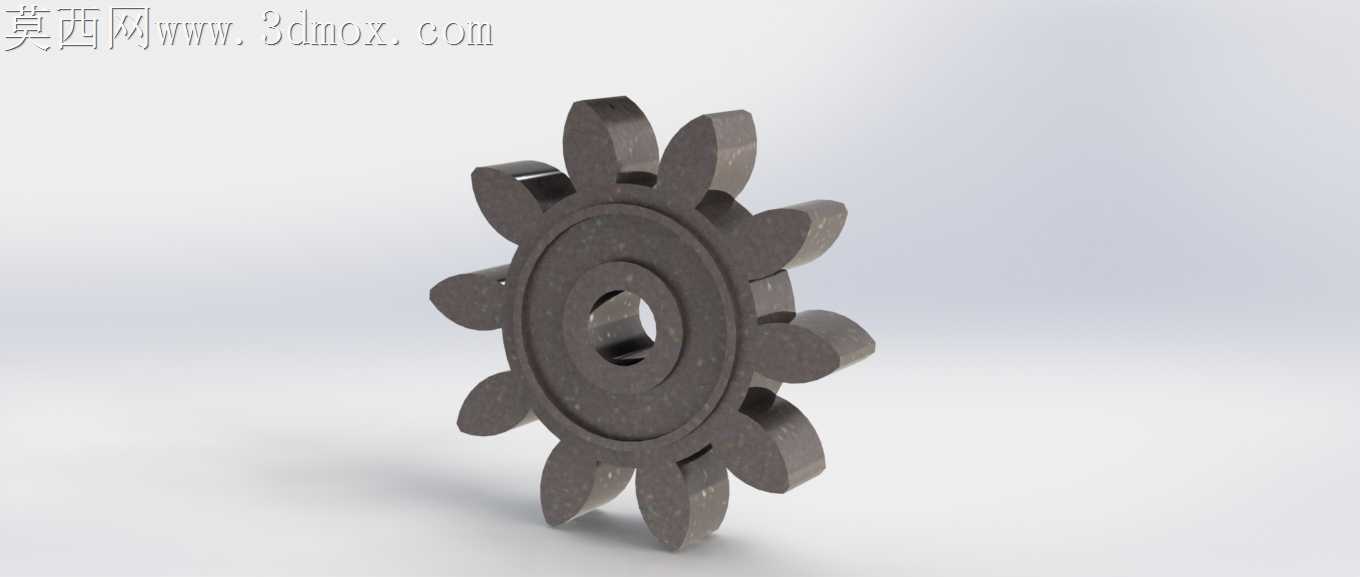

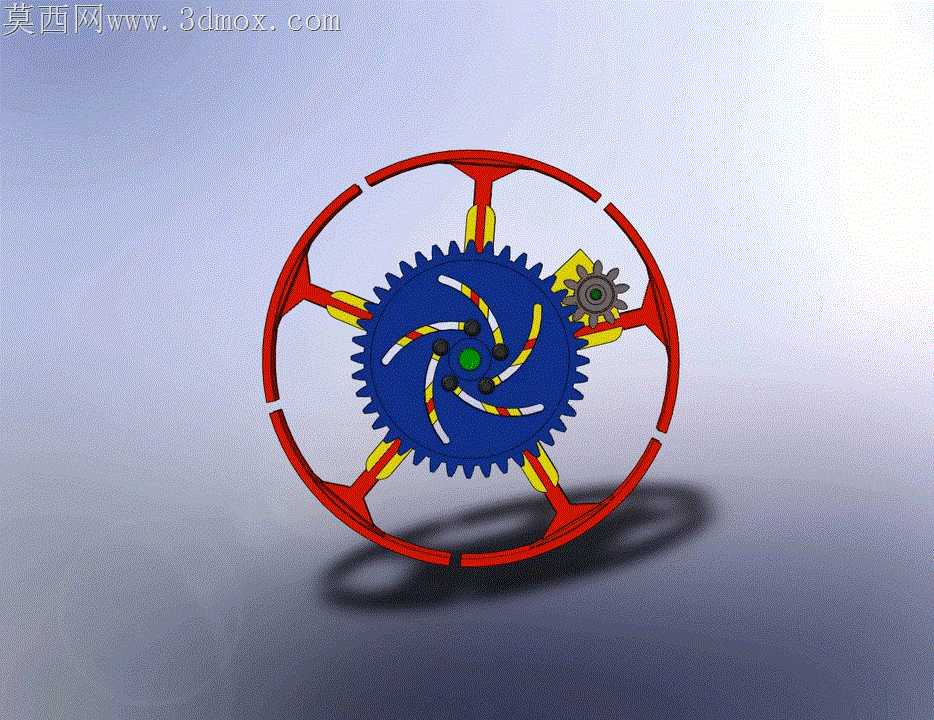

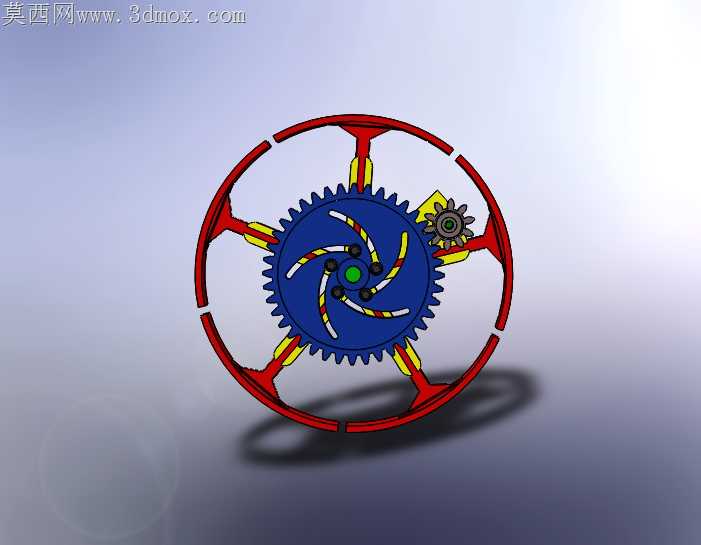

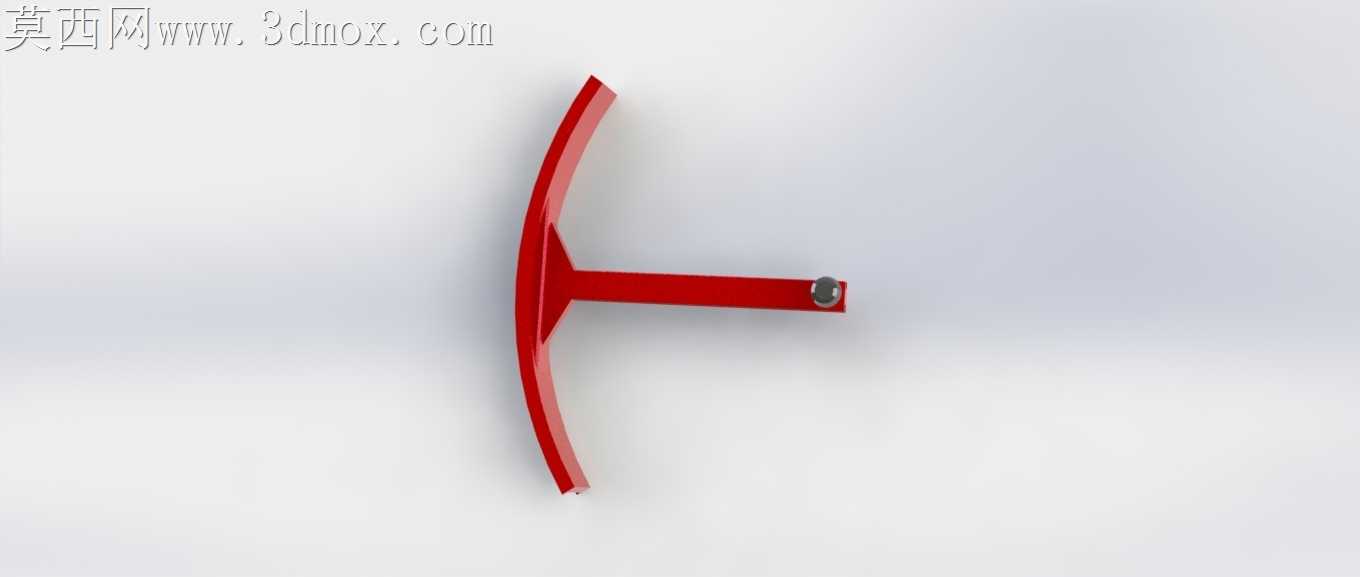

常规径向伸缩机构常出现卡滞、同步性差的问题，多是因为多组伸缩爪的驱动源分散，传动链累积误差过大，在高速往复动作时极易出现单爪行程偏差，导致外撑环受力不均出现偏磨。这款伸缩机构完全摒弃了多驱动分控的思路，用中心主齿轮作为唯一动力输入，搭配侧边小齿轮啮合传动，六组带弧形导槽的拨爪嵌装在中心齿轮端面的螺旋槽内，转动时能同步带动六根径向布置的伸缩撑杆沿外轮架的导槽做等距径向移动，从根源上消除了多驱动带来的同步误差。外轮架采用分段式辐条设计，每根辐条上的导槽内壁做了0.02mm的微倒角处理，撑杆与导槽的配合选用H7/g6间隙配合，既不会因为间隙过大出现伸缩晃动，也不会因为公差过紧在连续往复动作时出现热胀卡滞。中心齿轮端面的螺旋导槽做了等宽设计，拨爪上的嵌装销与导槽的接触段做了圆弧过渡，避免直角棱边在滑动时刮削槽壁产生金属碎屑，长期运行也不会因为碎屑卡入配合间隙导致动作失效。侧边的小齿轮作为动力输入接口，轴孔位置预留了键槽与卡簧槽，能直接适配标准伺服电机的输出轴，不需要额外做转接法兰，装配时只需要将小齿轮与中心齿轮的啮合侧隙控制在0.03-0.05mm区间，就能保证传动平稳无冲击，不会出现反向间隙过大导致的伸缩行程偏差。外轮架的六段辐条与外圈采用一体化加工成型，没有拼接焊缝，避免了焊接应力导致的导槽位置偏移，辐条与外圈的连接处做了圆弧过渡强化，在撑杆外撑受力时，连接处的应力集中系数能降低40%以上，长期承受径向载荷也不会出现辐条断裂变形。六根撑杆的外端做了圆弧面设计，与外圈的缺口弧度完全匹配，收缩状态下撑杆端面能与外圈外圆齐平，没有突出棱角，不会在收纳状态下剐蹭周边部件。整套机构的传动链路没有多余的冗余零件，所有运动副都做了自润滑适配设计，不需要频繁加注润滑脂就能长时间连续运行，带联动动画的设计能直观展示每一个零件的运动轨迹与配合关系，能直接用于机械原理教学演示，也能作为自动化设备上的内撑夹持、径向定位功能模块使用，适配不同直径的工件内孔撑紧需求，只需要调整中心齿轮的转动角度就能精准控制伸缩行程，不需要更换零件就能适配一定尺寸区间的作业需求。
