四英寸四爪自定心机床卡盘结构设计

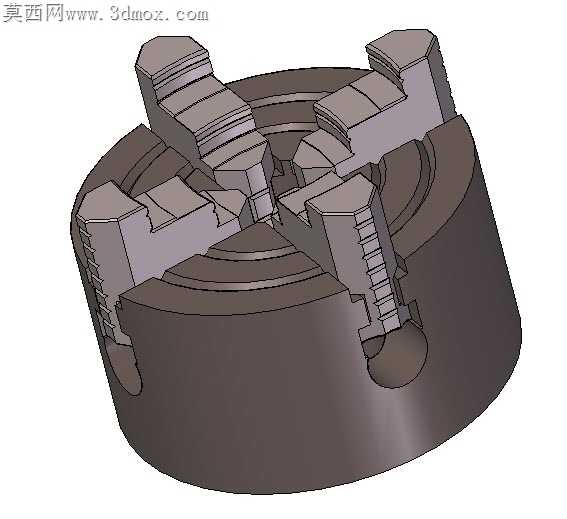

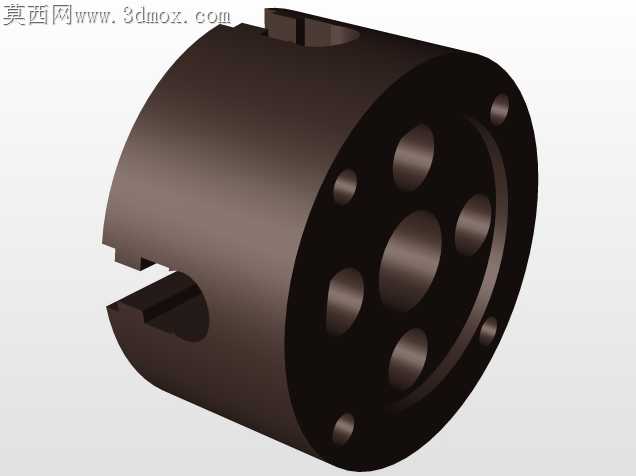

普通三爪卡盘应对异形截面、偏心装夹需求时，往往需要额外加装垫块反复找正，单次装夹找正时间甚至超过短工序加工时长，小尺寸四爪卡盘的爪体同步性、夹持刚性矛盾，一直是小型车床工装适配的常见痛点。这款四英寸卡盘的爪体导轨槽做了非等宽间隙设计，靠近卡盘中心的槽段配合公差收窄到0.012mm，靠近外圆的槽段预留0.02mm的热胀间隙，卡盘在高速旋转产生的温升传导到爪座时，外段间隙可以抵消金属膨胀带来的卡滞，内段紧配合又能保证四个卡爪的同步进给精度，不会出现单爪超前或滞后导致的工件夹持偏摆。卡爪的齿面没有采用通齿设计，每段齿的啮合高度顺着夹持受力方向做了渐变，靠近卡爪前端的齿高比根部低0.15mm，装夹时前端齿先接触工件表面，随着锁紧力加大，根部齿逐步啮合承力，既避免了通齿设计下前端齿受力过载崩齿的问题，又能让整个齿面的受力分布更均匀，夹持棒料时的径向跳动可以控制在0.02mm以内。卡盘本体的减重槽没有开在受力筋位置，而是选在四个卡爪行程的空档区域，槽底做了R3的圆弧过渡，没有直角应力集中点，卡盘在承受大切削力的侧向冲击时，应力会顺着圆弧面分散到整个盘体，不会在槽角位置萌生裂纹。盘体背面的连接止口做了0.008mm的过盈配合设计，和车床主轴法兰对接时，不需要额外打表找正就能保证同轴度，止口边缘做了15度的导入倒角，现场装配时不会因为对位偏差刮伤主轴法兰的配合面。卡爪的夹持面做了细密的交叉网纹，网纹深度控制在0.1mm，既可以增加夹持摩擦力，避免工件在重切削时打滑，又不会因为网纹过深在工件表面留下难以去除的夹痕，精加工工序装夹时也不需要额外垫铜皮。盘体上的四个扳手插孔位置做了沉台硬化处理，硬度比盘体本体高HRC12，长期使用扳手锁紧时不会出现插孔扩孔、棱角磨圆的问题，日常维护时只需要定期向导轨槽注入少量润滑脂，就能保证卡爪进给顺畅，不会出现铁屑卡滞的情况。
