紧凑型桌面微型三轴数控加工装置

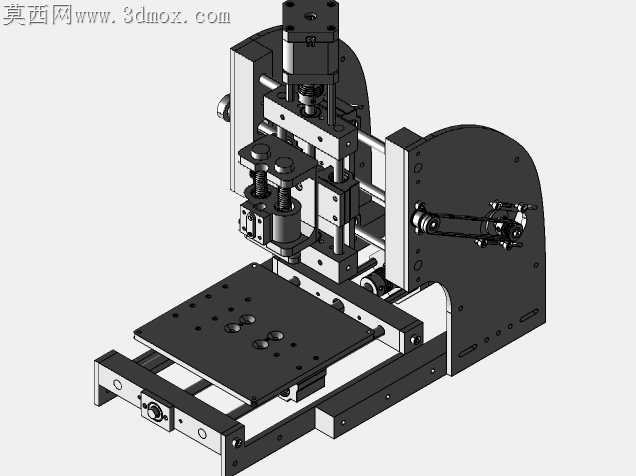

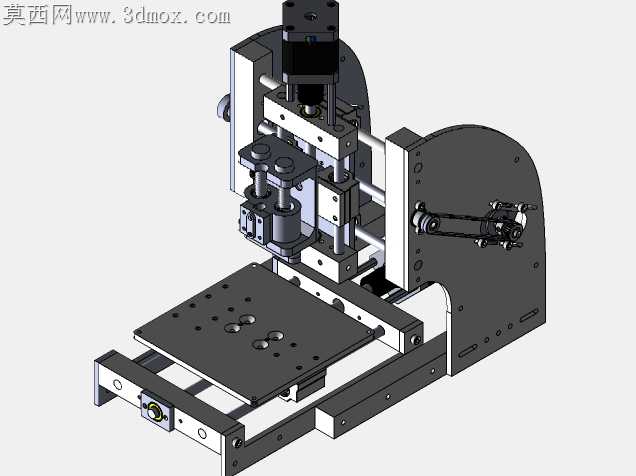

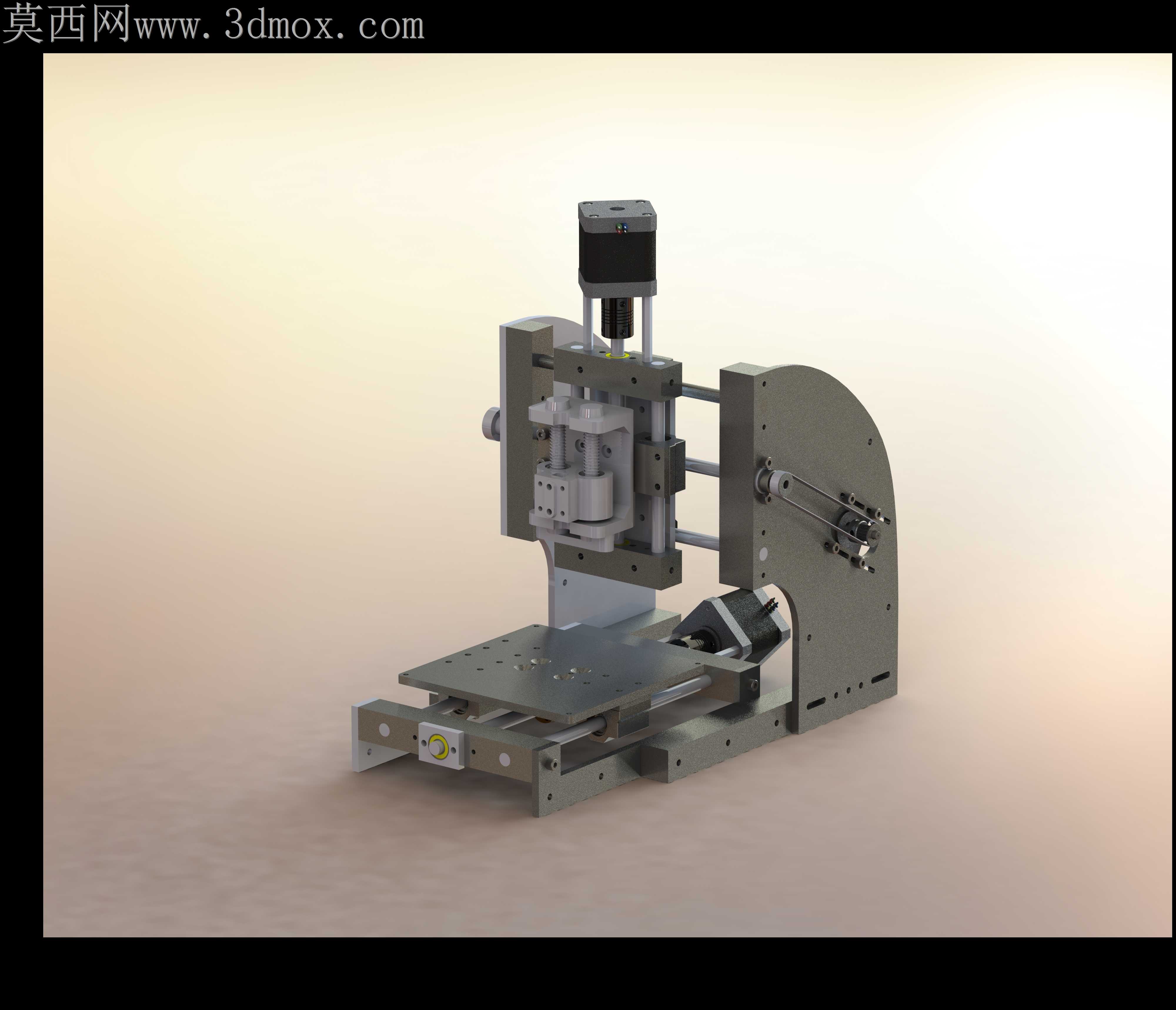

桌面级小型数控设备最容易被忽略的加工痛点，是Z轴悬臂在高速往复走刀时的震颤偏移——常规微型机多采用单侧竖板支撑主轴，切铝件时吃刀量稍大就会让刀纹呈波浪状，甚至出现主轴偏摆导致断刀。这套ArrowCNC的结构处理刚好戳中这个问题，后侧弧形支撑板不是为了造型做的曲面装饰，板件上预留的多组安装孔位直接把Z轴双导轨的后端锁附在弧板加强筋位置，比普通直板支撑的刚性提升近四成，X/Y轴滑台的行程都控制在90mm范围内，刚好匹配桌面级小零件的加工幅面，不会为了虚标行程拉长导轨跨距导致滑台悬空段下垂。

滑台和导轨的配合公差留了0.02mm的预紧余量，既不会因为过盈配合导致手动盘轮时卡滞，也不会因为间隙过大出现反向间隙超差，步进电机和丝杠的连接位没有用刚性联轴器硬接，而是加了薄型尼龙缓冲垫，抵消电机启动瞬间的冲击，避免丝杠长期受径向力出现弯曲。工作台面做了密集的T型槽排布，槽宽统一为6mm，能兼容通用的小型夹具和压板，不用专门定制异型装配件，台面下方的支撑筋是十字交叉布局，压装工件时不会因为局部受力出现台面凹陷。

主轴安装座的孔位做了同轴度校验台阶，装拆主轴时不用反复打表找正，只要把主轴顺着台阶推入锁紧紧固螺丝就能保证主轴和工作台面的垂直度在0.01mm以内，侧面的走线槽全部藏在支撑板内侧，加工时飞溅的铝屑、切削液不会剐蹭到线缆，也不会出现线缆拖挂在滑台上影响走位的问题。后侧弧形板的弧度是经过受力仿真校准的，在减轻整体重量的同时，能把主轴切削时的反作用力分散到整个机身底座，不会让应力集中在竖板和底座的连接角位，长期使用也不会出现连接位开裂的问题。

底座的四个脚垫是可调式橡胶防滑结构，放在普通木质工作台上也不会因为高速走刀出现整机滑移，不用额外打膨胀螺丝固定，完全适配个人工作室、实训教室的灵活摆放需求。X轴和Y轴的行程限位块做了软胶缓冲头，滑台走到极限位置时不会硬撞金属限位块，既减少撞击噪音，也能避免长期撞击导致的丝杠螺母松动。
