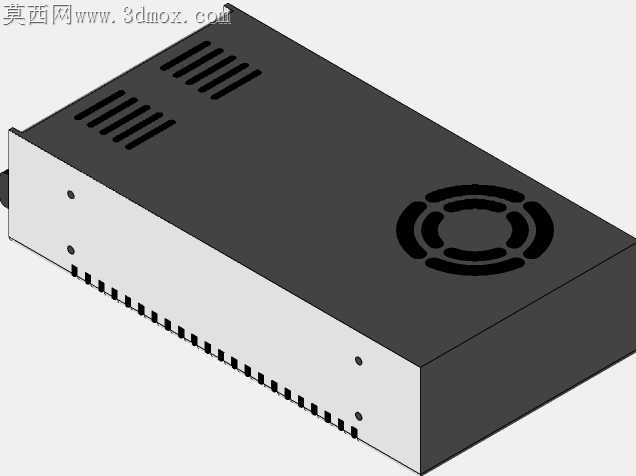

明纬24V13A开关电源壳体结构设计

钣金折弯加工时，电源壳体侧边的M4螺纹孔位极易因折弯回弹出现孔位偏移，这款模型在对应安装耳位置预留了0.12mm的工艺补偿量，刚好抵消1.2mm冷轧钢板折弯后的回弹公差，避免后期装配时螺丝无法对位的问题。顶面的散热格栅采用等距窄缝排布，单缝宽度控制在2.2mm，既满足EMC电磁屏蔽的缝隙要求，又能保证内部热量的自然对流通道，不会因缝隙过宽导致电磁泄漏超标，也不会因缝隙过窄阻碍热风排出。顶面的轴流风扇安装位做了下沉0.8mm的沉台设计，风扇装入后不会突出壳体顶面，堆叠放置其他设备时不会刮碰风扇扇叶，沉台周边的四个安装孔位做了翻边攻丝处理，不需要额外压铆螺母，直接用自攻螺丝就能固定风扇，减少一道压铆工序，降低批量加工的成本。壳体前后端的接线端子开口位置，特意做了向内翻的卷边处理，边缘没有裸露的钣金锐边，现场接线时不会划伤操作人员的手部，也不会刮破导线的绝缘层造成短路隐患。侧边的散热齿槽和壳体主体是一体折弯成型，没有额外焊接拼接缝，既减少了焊接打磨的工序，也避免长期使用后焊缝处积灰受潮出现锈蚀的问题。内部PCB板的安装柱和壳体底板是一体冲压成型的凸台，凸台高度控制在6.5mm，刚好让PCB板和底板之间留出足够的走线空间，同时凸台顶面做了压花处理，打螺丝固定PCB时不会出现打滑移位的情况。壳体表面做了黑色哑光喷塑处理，模型还原了喷塑后的细微颗粒质感，不会出现镜面反光的效果，符合工业设备的外观要求，喷塑层厚度预留的0.1mm间隙，也保证上下盖装配时不会因为喷塑层厚度出现盖合不严的问题。上下盖的拼接处采用错位咬合的结构，不需要额外加密封胶条就能达到IP20的防护等级，阻挡日常环境中的灰尘落入壳体内部，咬合边的间隙控制在0.15mm，既方便拆装维护，又不会出现拼接缝隙过大影响外观的问题。
