环形接线冷压端子结构设计

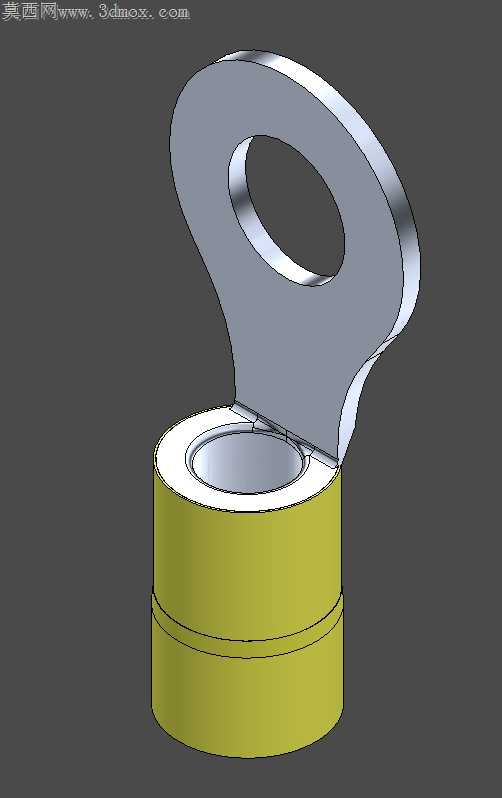

现场接线作业中，冷压端子最容易出现的失效点，从来都不是导电本体的强度不足，而是压接后铜丝从尾部脱出、绝缘护套开裂、环形挂孔与螺栓配合出现旷量，这些细节直接决定了线束连接的长期可靠性。这款环形端子的金属连接片采用一体冲压成型结构，挂孔边缘做了双层卷边强化，没有额外的焊接接缝，避免长期受振动后挂孔位置出现应力开裂，挂孔与下方筒体的过渡段做了渐变圆弧收窄，没有直角应力集中点，压接作业时受力能顺着圆弧均匀分散到筒体整个压接面，不会在过渡位置出现金属疲劳断裂。筒体部分的壁厚做了差异化设计，靠近挂孔的上端壁厚略大于下端压接区，压接时下端能均匀变形包裹住剥除绝缘层的铜丝，上端保持足够刚性，不会因为压接力传导导致挂孔变形失圆，和接线螺栓装配时能保证面接触，不会出现点接触导致的接触电阻过大、长期通电发热的问题。外部的绝缘护套采用台阶式包覆设计，护套上端刚好包裹住金属筒体的上沿，不会在压接时出现护套移位、露出金属筒体的问题，护套内壁做了细微的防滑齿结构，压接后护套和金属筒体、线束外层绝缘皮能形成双重咬合，哪怕线束受到横向拉扯力，也不会出现护套滑脱、金属部分裸露的安全隐患。很多同类型端子在压接后容易出现护套被金属筒体边缘割破的问题，这款设计里金属筒体的下端边缘做了0.2毫米的内翻边处理，压接时筒体边缘不会形成锋利切口，哪怕压接变形量稍大，也不会割破绝缘护套，适配不同线径的压接公差范围更宽。挂孔的平面度控制在0.05毫米以内，和接线座贴合时没有缝隙，螺栓锁紧后能保持足够的接触压力，哪怕在有持续振动的设备上使用，也不会因为接触面虚接出现打火、氧化的问题。绝缘护套选用的是耐温阻燃材质，颜色做了高辨识度的亮黄色处理，现场布线时能快速识别对应线径规格，减少错接概率，护套表面做了细微的磨砂纹理，手持压接时不会打滑，对位更精准。金属片表面做了镀锡处理，既能防止铜基氧化，又能降低接触电阻，压接后铜丝和金属筒体内壁能形成良好的导电通路，长期在潮湿、多粉尘的工况下使用也不会出现接触不良的问题。
