纺纱机主轴千分表支座精密结构设计

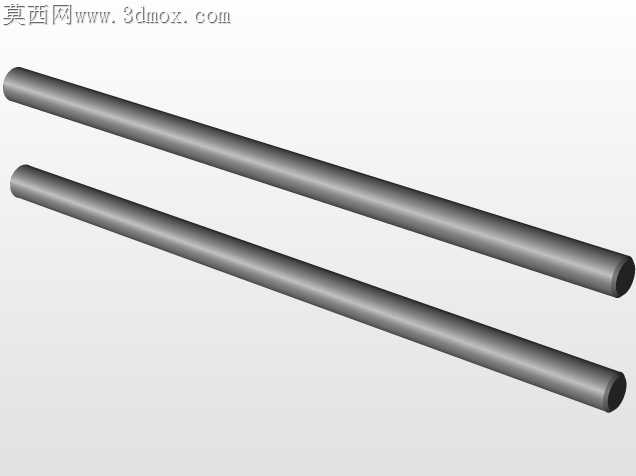

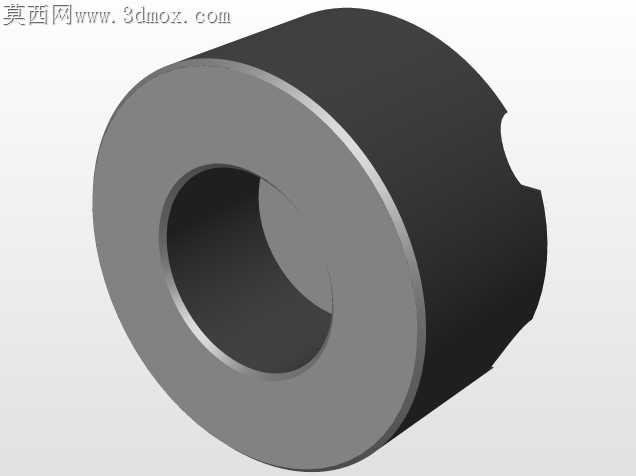

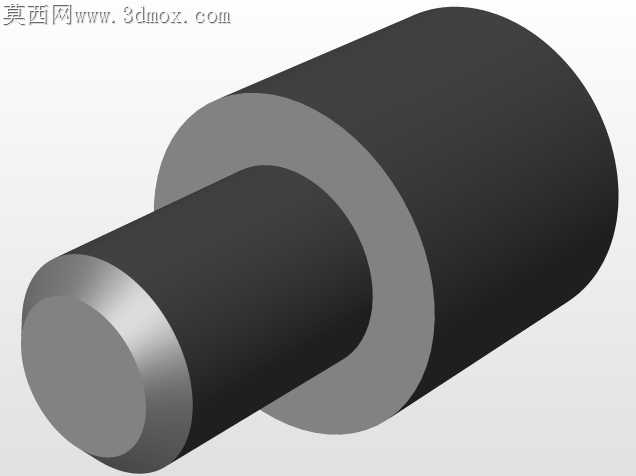

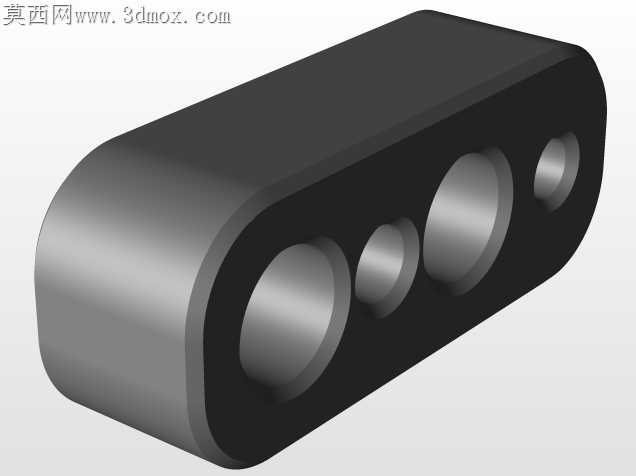

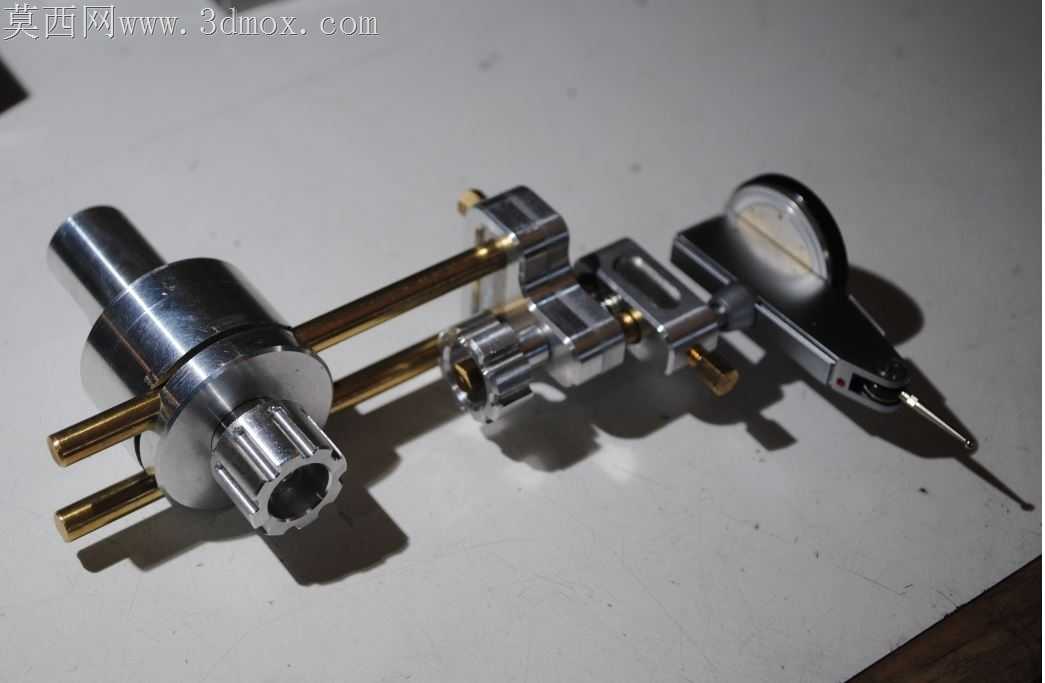

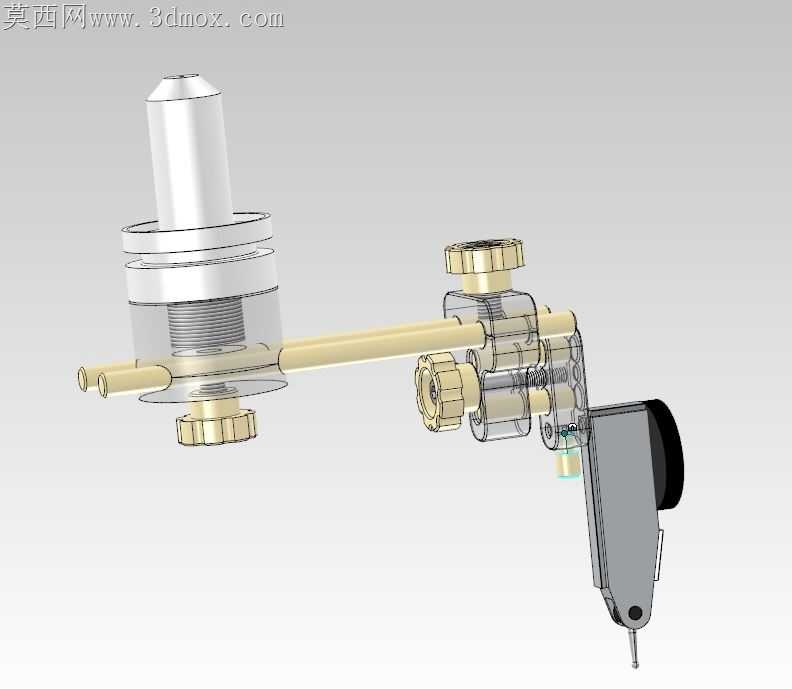

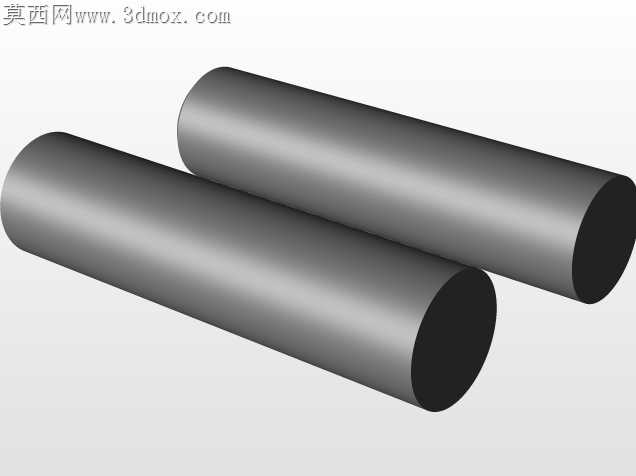

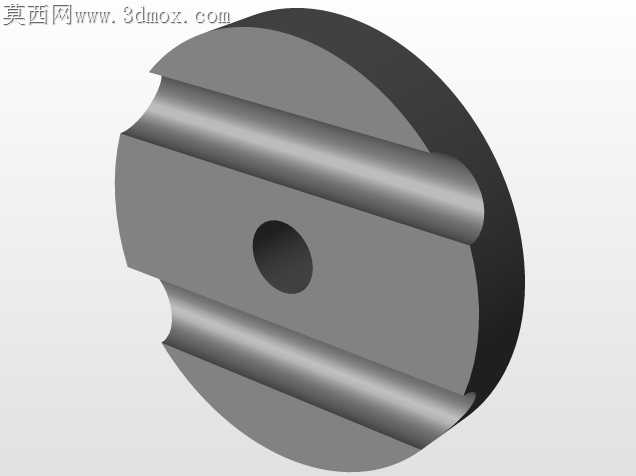

纺纱车间长期高转速运转的工况下，常规表座装夹后易随设备振动出现滑移，千分表测头偏移量超差会直接导致主轴径向跳动检测数据失真，甚至误判主轴磨损状态引发整台设备断纱停机。这款支座的结构设计完全围绕加工适配逻辑展开，没有追求外观的规整性，所有棱角处都预留了0.2mm的倒角余量，避免数控铣削加工时出现崩边毛刺，后续钳工修磨的工作量能压缩六成以上。装夹千分表的悬臂杆采用黄铜材质建模，并非随意选材，黄铜的自润滑特性让调节旋钮转动时不会出现卡滞，长期反复调整位置也不会磨出铁屑卡入调节缝隙，和钢制的主轴抱箍部分衔接时，两种材质的硬度差能避免硬接触刮伤主轴安装面，抱箍的开合缝隙预留了0.15mm的公差带，过盈量控制在刚好能抱紧直径20mm标准主轴的区间，不会因为过盈太大导致装配时需要敲砸损伤零件表面。调节机构的旋钮特意做了滚花纹理的细节还原，滚花的齿距设定为0.8mm，刚好匹配车间操作工戴薄棉纱手套时的摩擦力，不会出现拧动打滑的情况，测头夹持端的开槽宽度和千分表夹柄的公差做了适配，锁紧螺丝的沉孔深度刚好让螺丝拧到底后不突出表面，不会勾挂车间里飘散的纺纱纤维。悬臂的长度没有做冗余设计，刚好覆盖主轴端面到轴承位的检测行程，过长的悬臂会放大振动带来的检测误差，过短则无法触达需要检测的主轴锥面位置，抱箍内侧特意做了一圈0.05mm深度的微凹储油槽，装配时涂抹少量润滑脂就能长期避免抱箍和主轴表面锈死，后续拆卸维护时不需要用拉马硬撬。所有配合面的拔模斜度都控制在1度以内，既满足机加工的退刀需求，也不会出现装配后零件歪斜的问题，没有多余的装饰性结构，每一处凸起和开槽都对应实际使用时的操作需求，哪怕是测头旁的防护挡板，角度也刚好挡住纺纱过程中飘出的短绒，避免纤维缠绕到测杆上影响检测精度。
