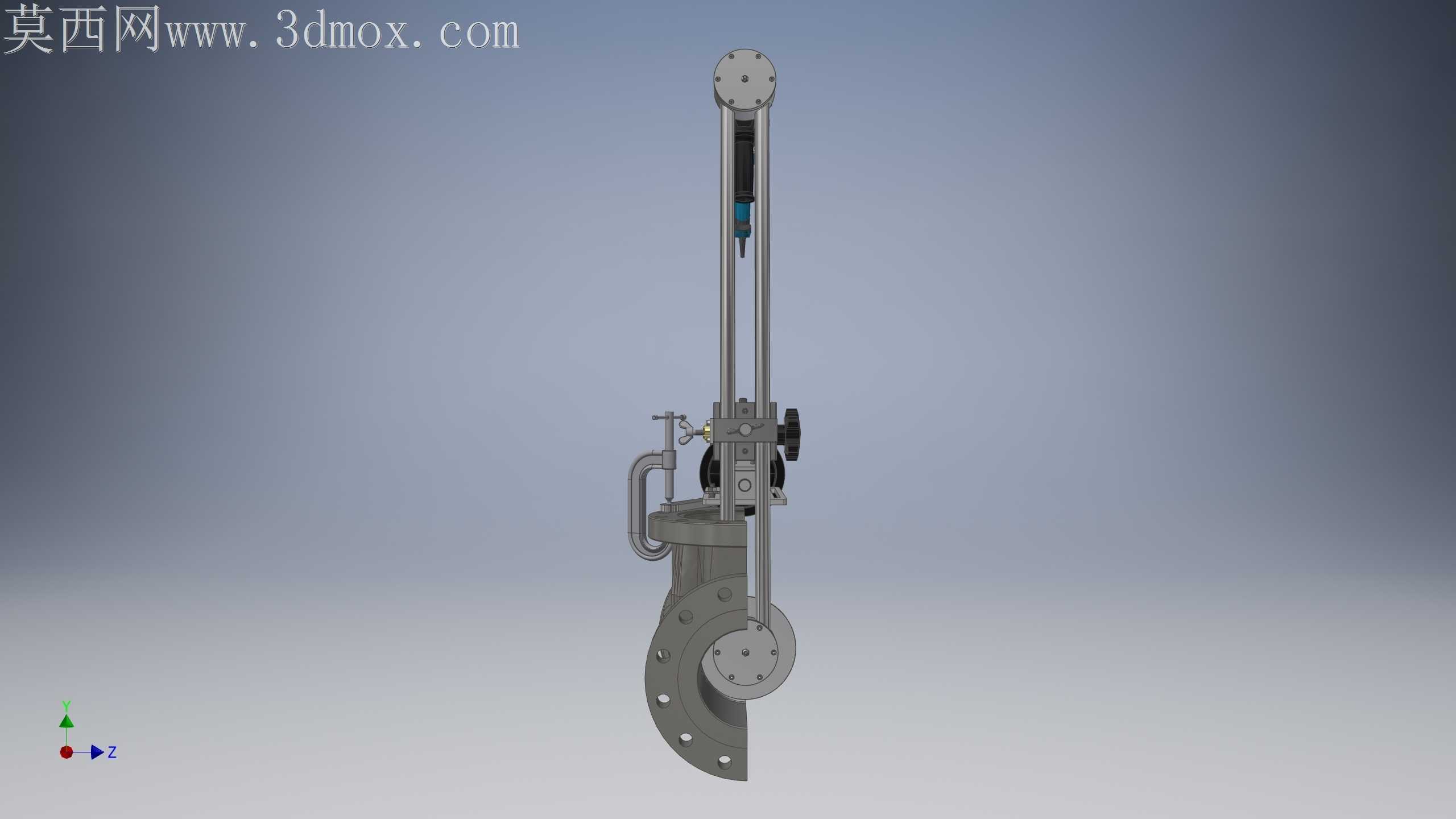

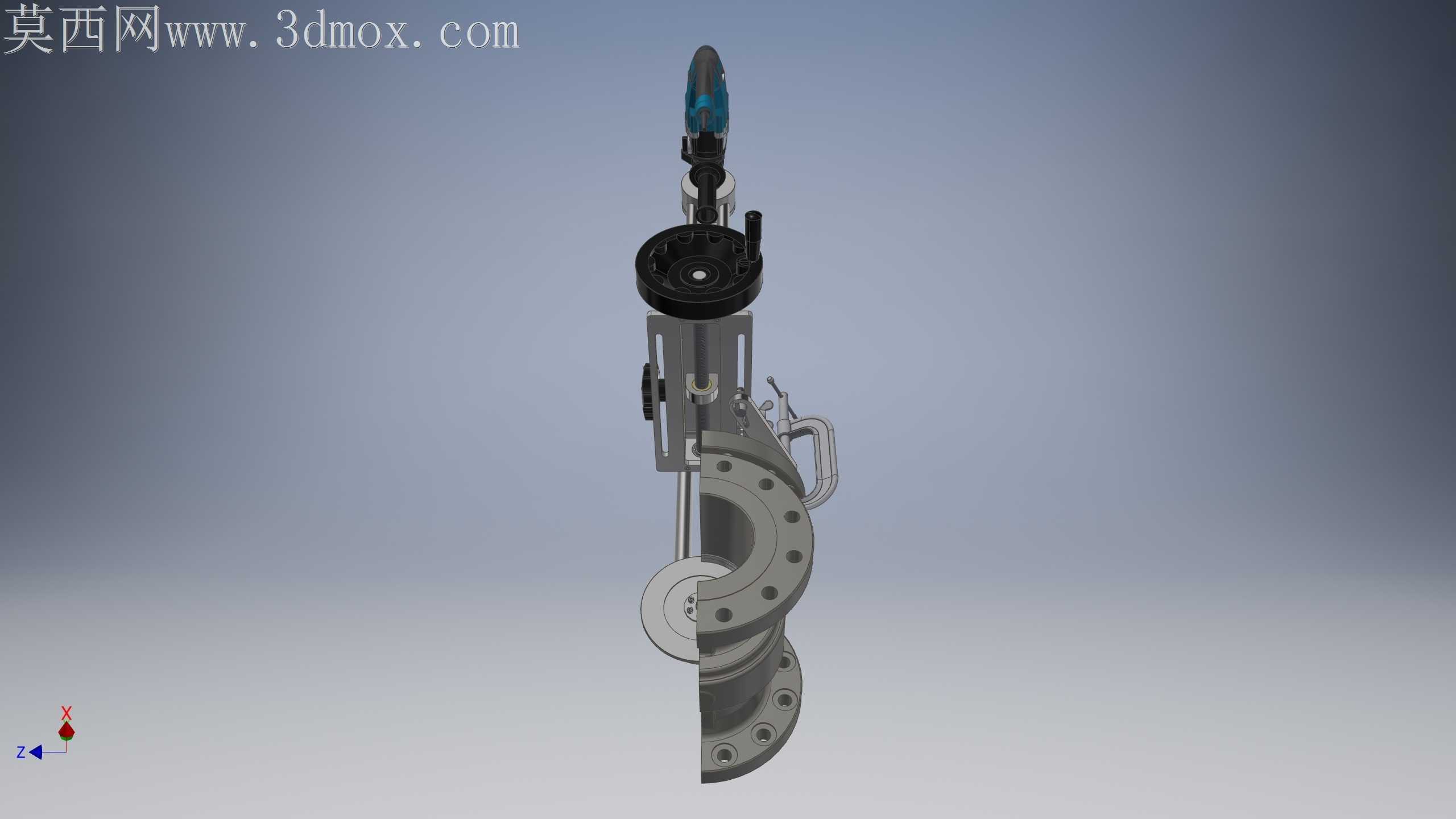

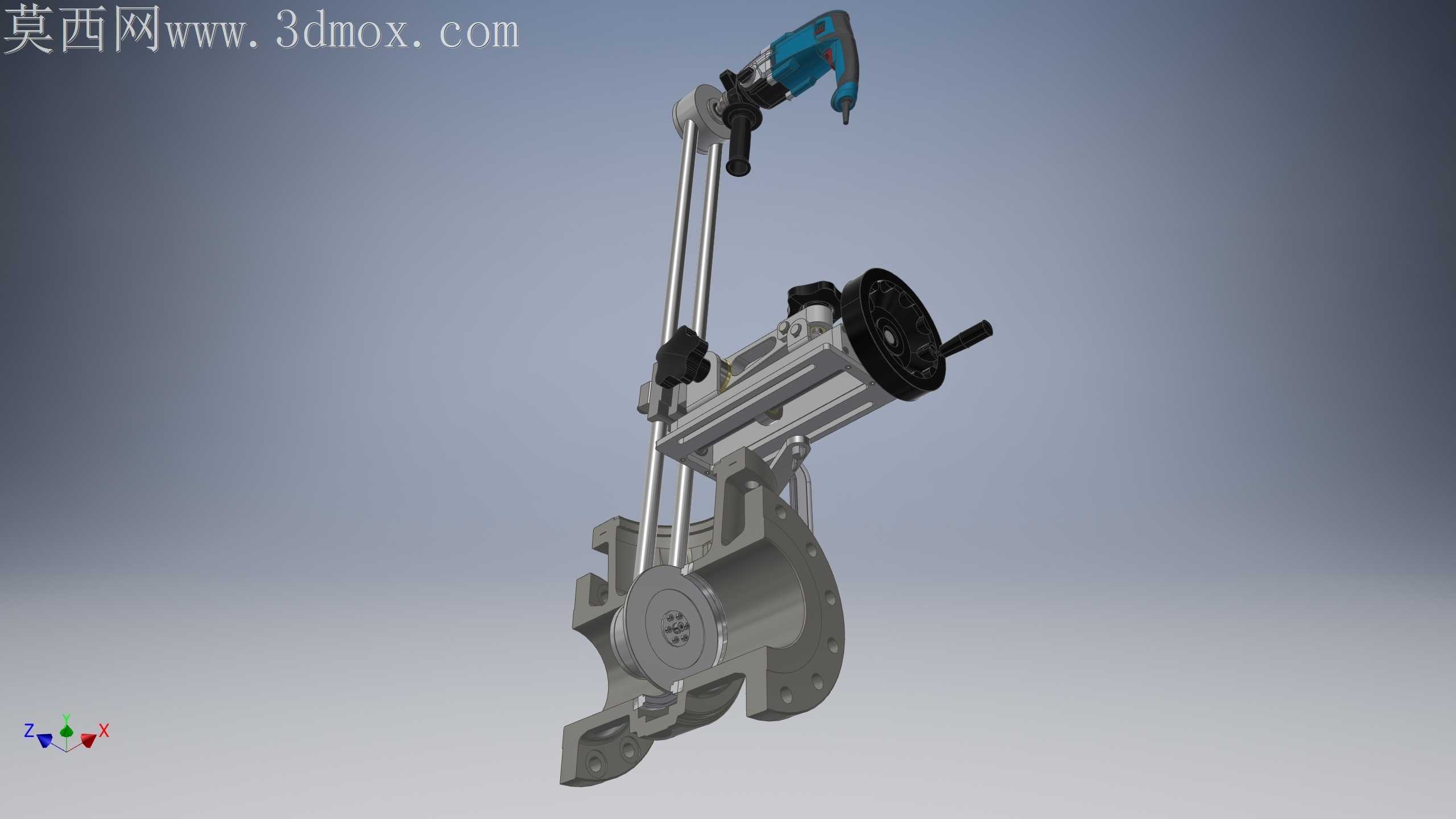

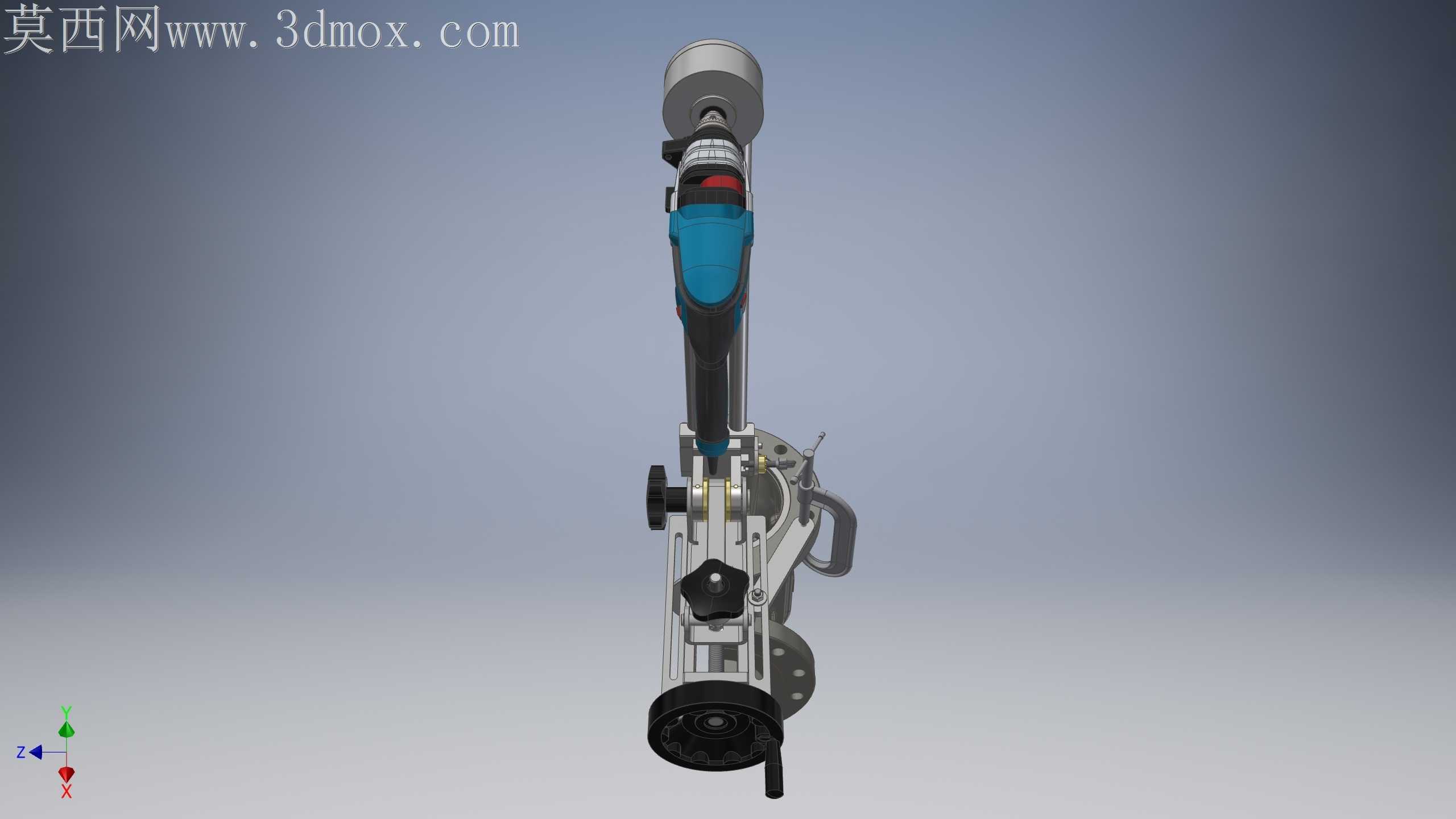

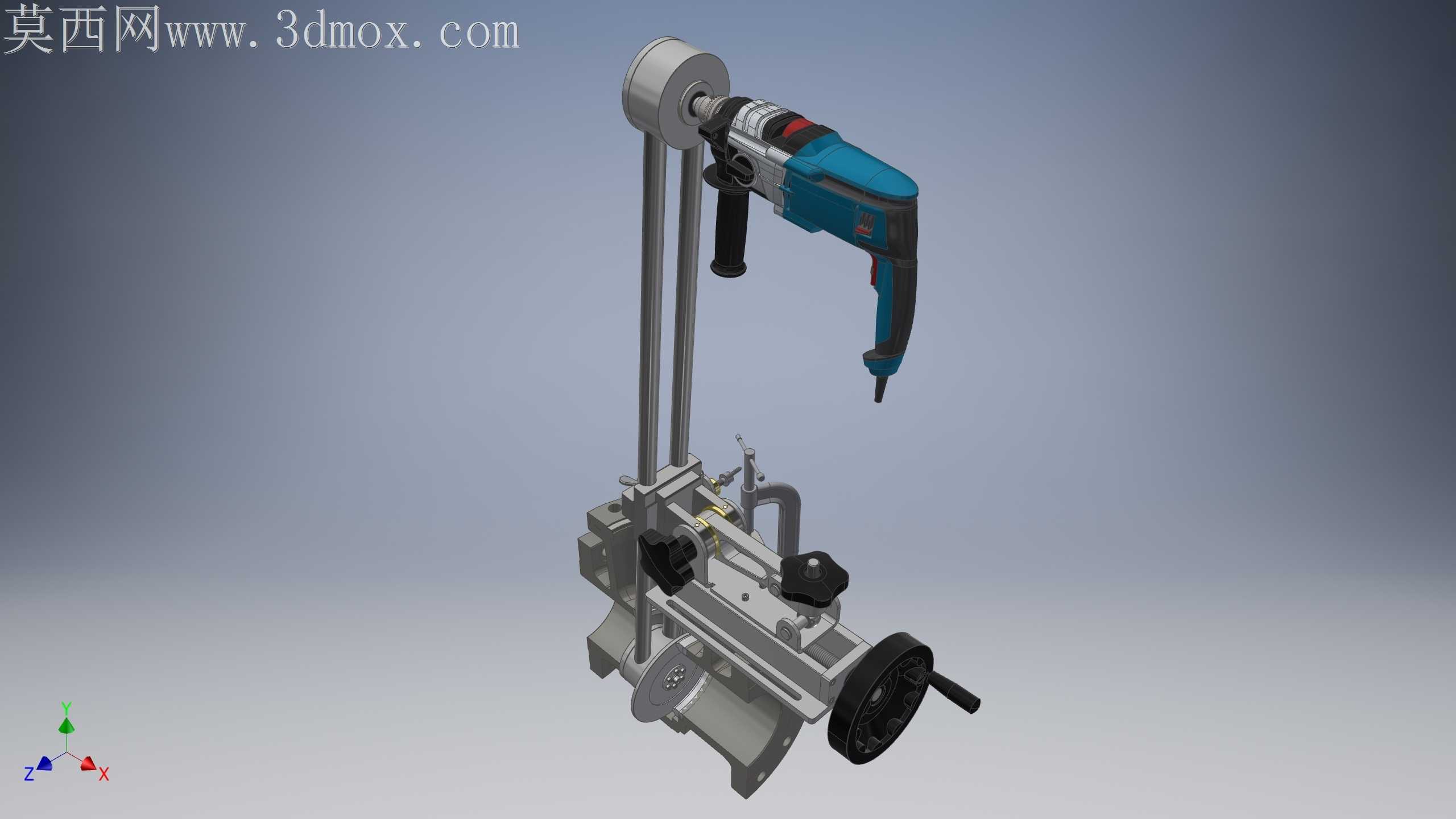

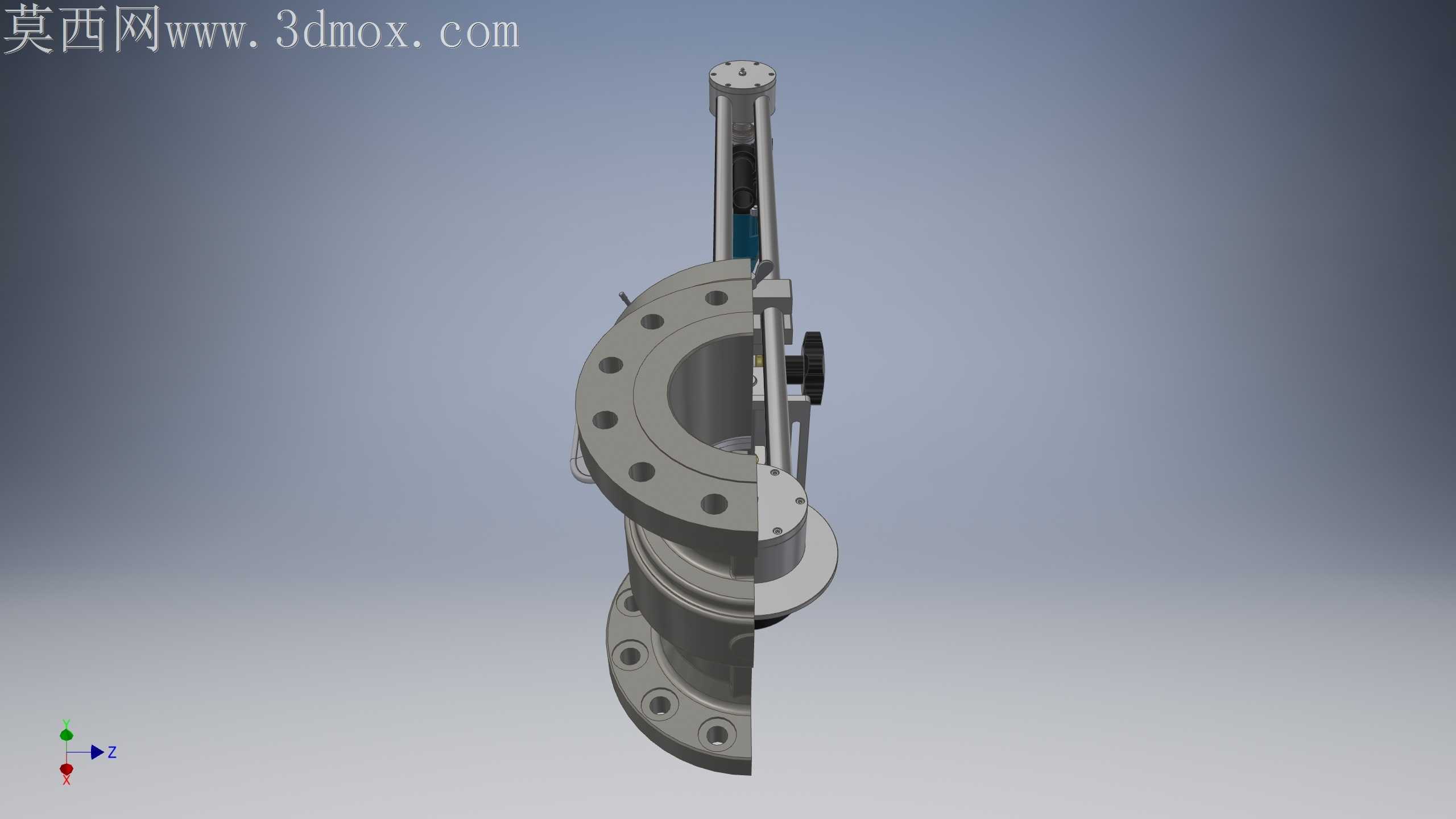

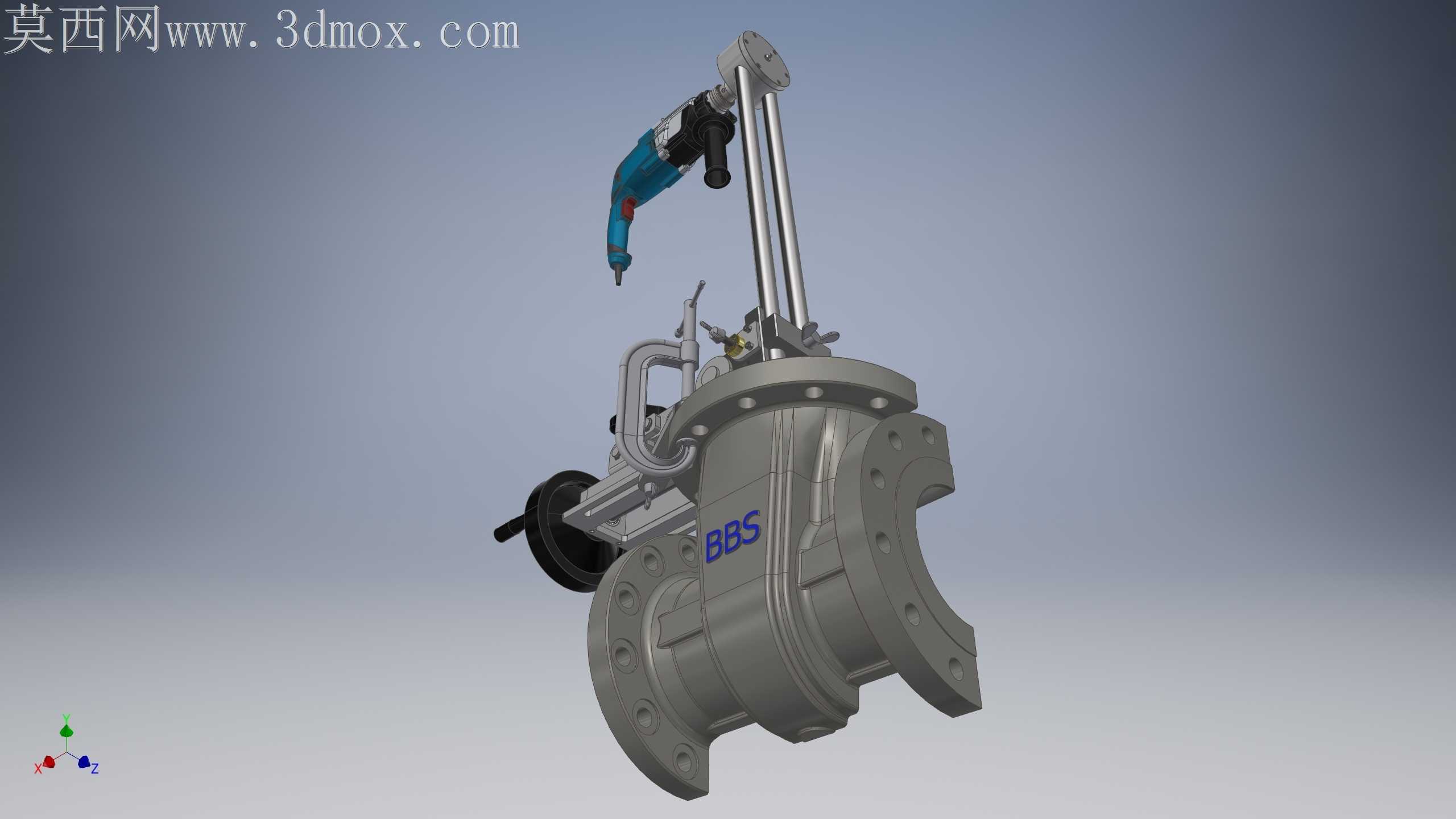

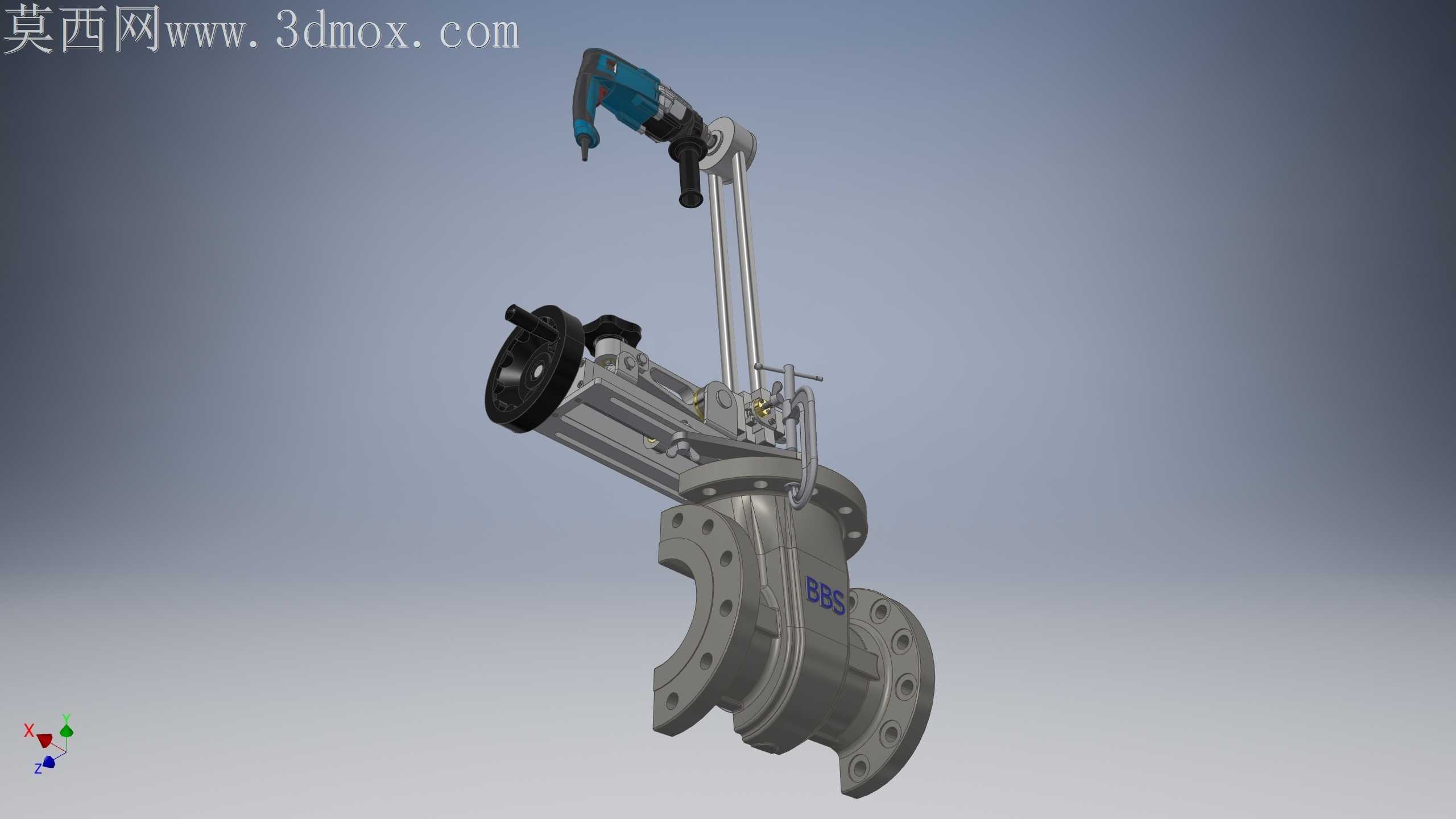

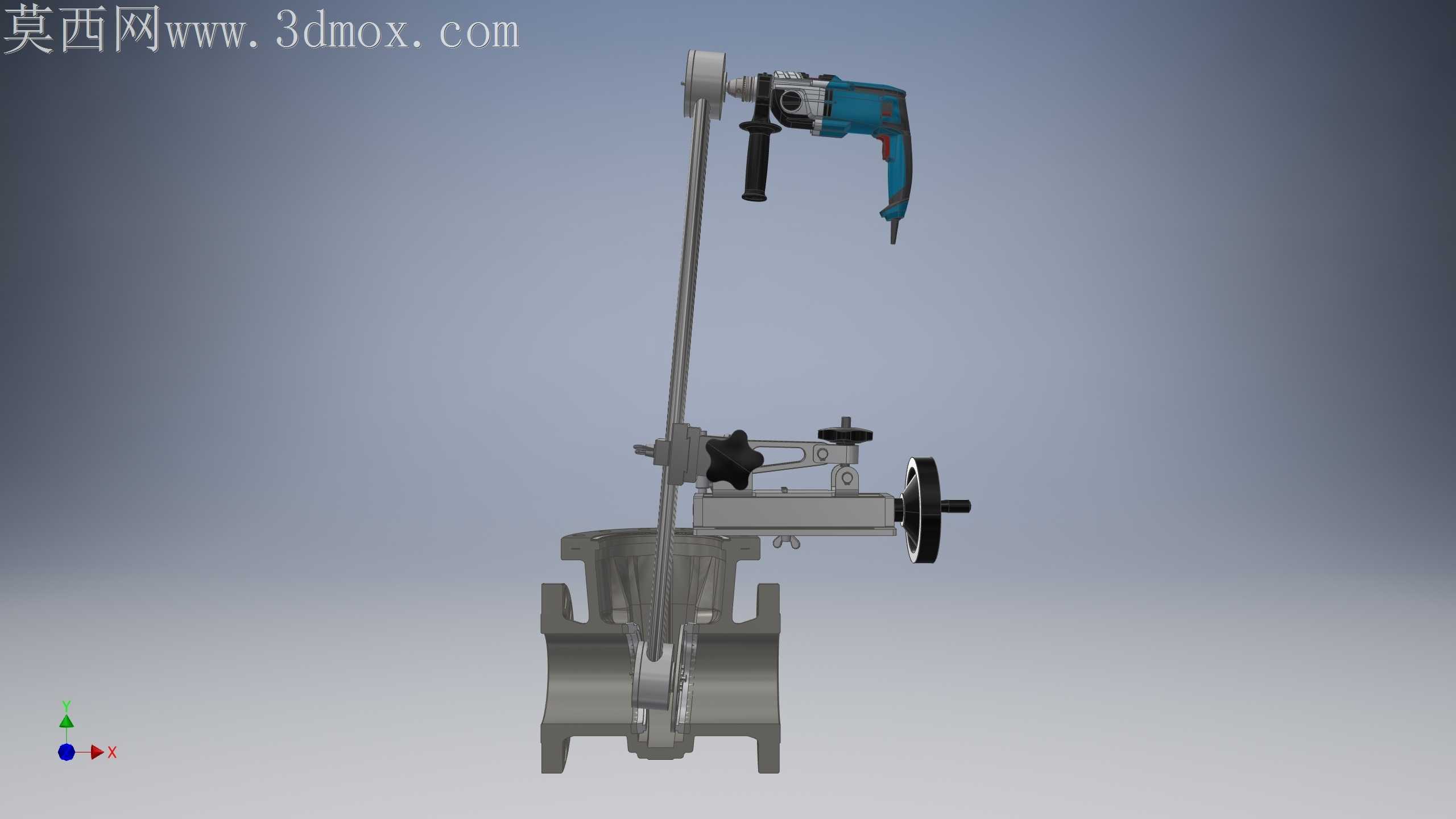

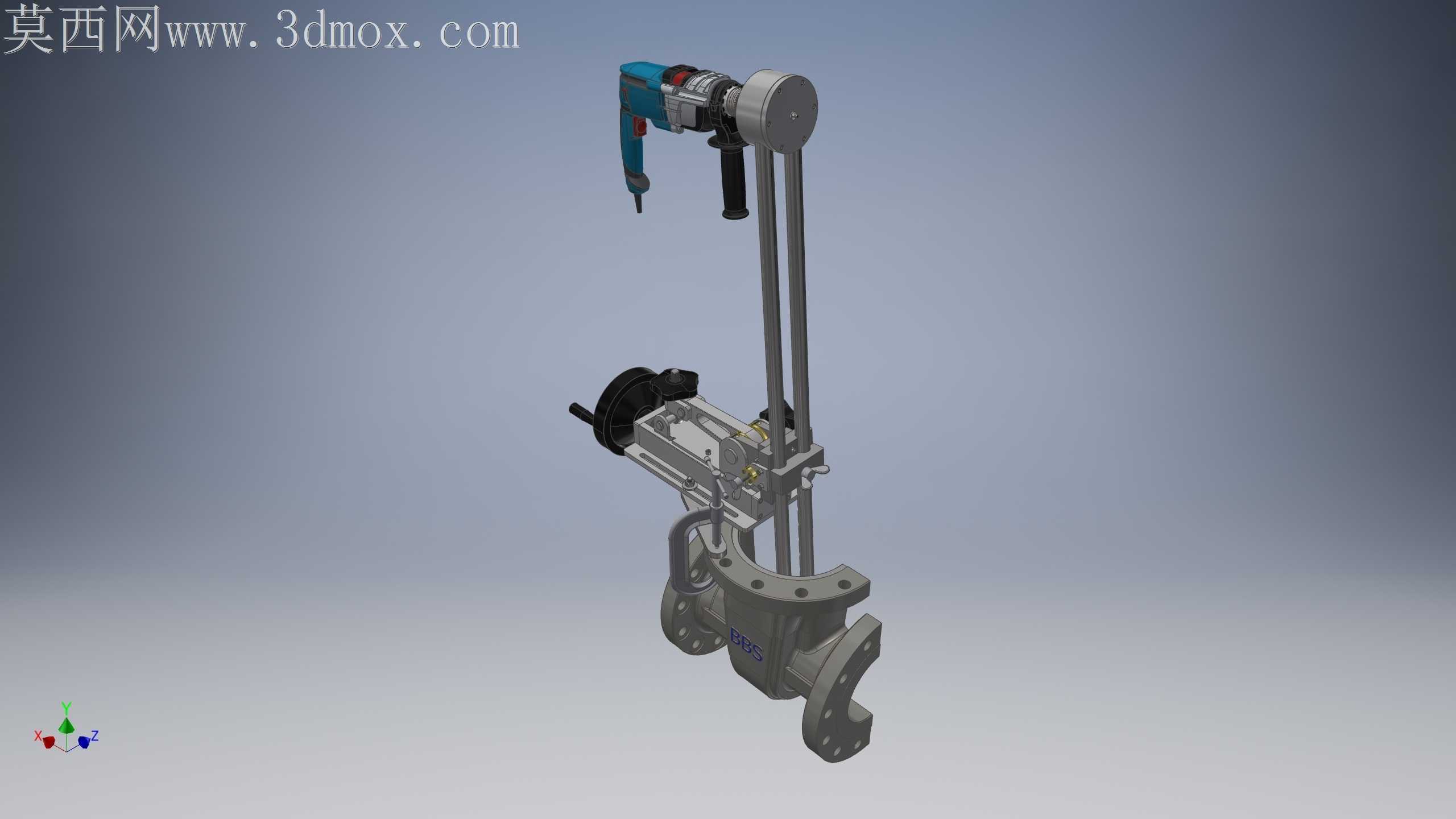

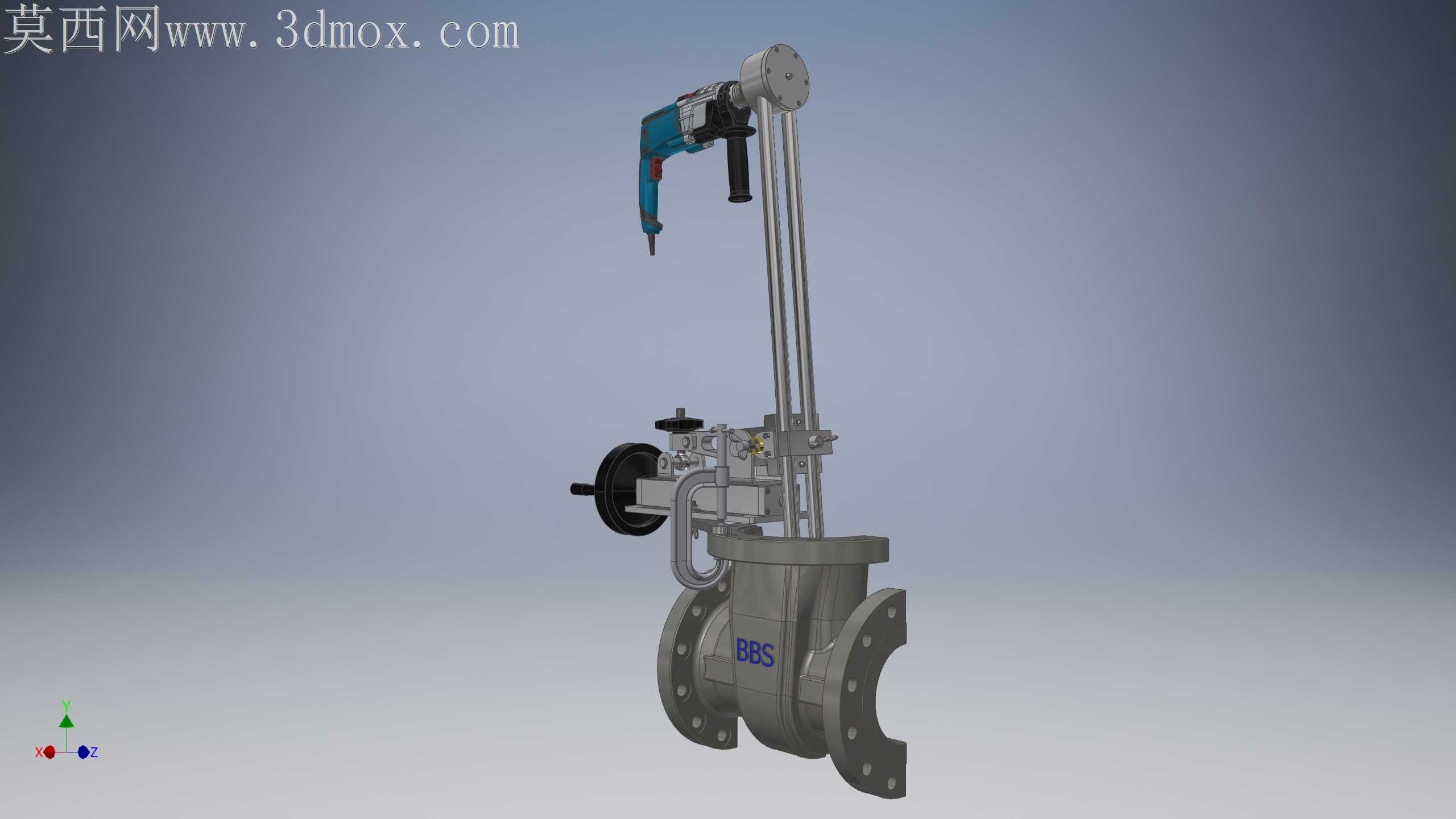

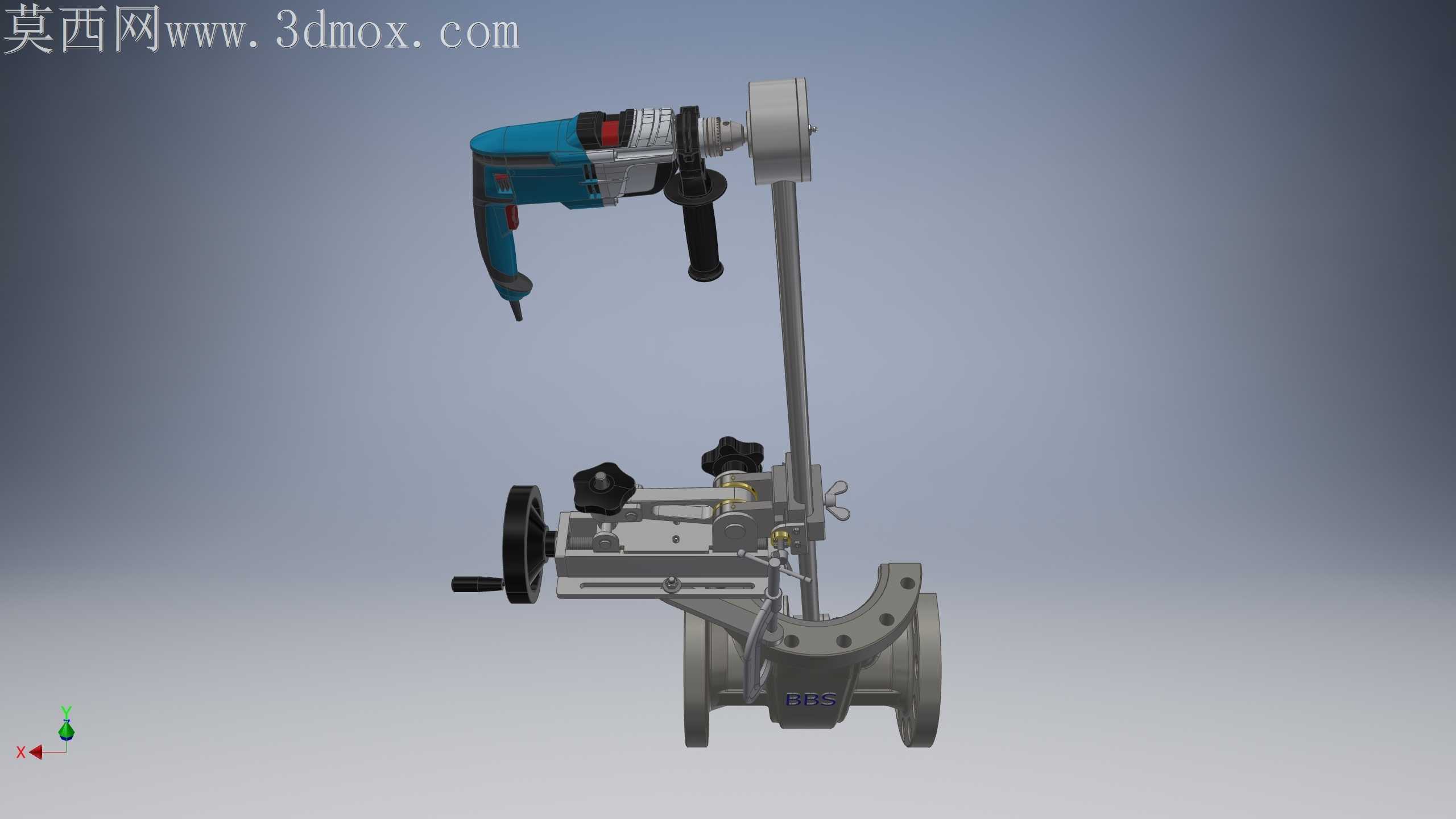

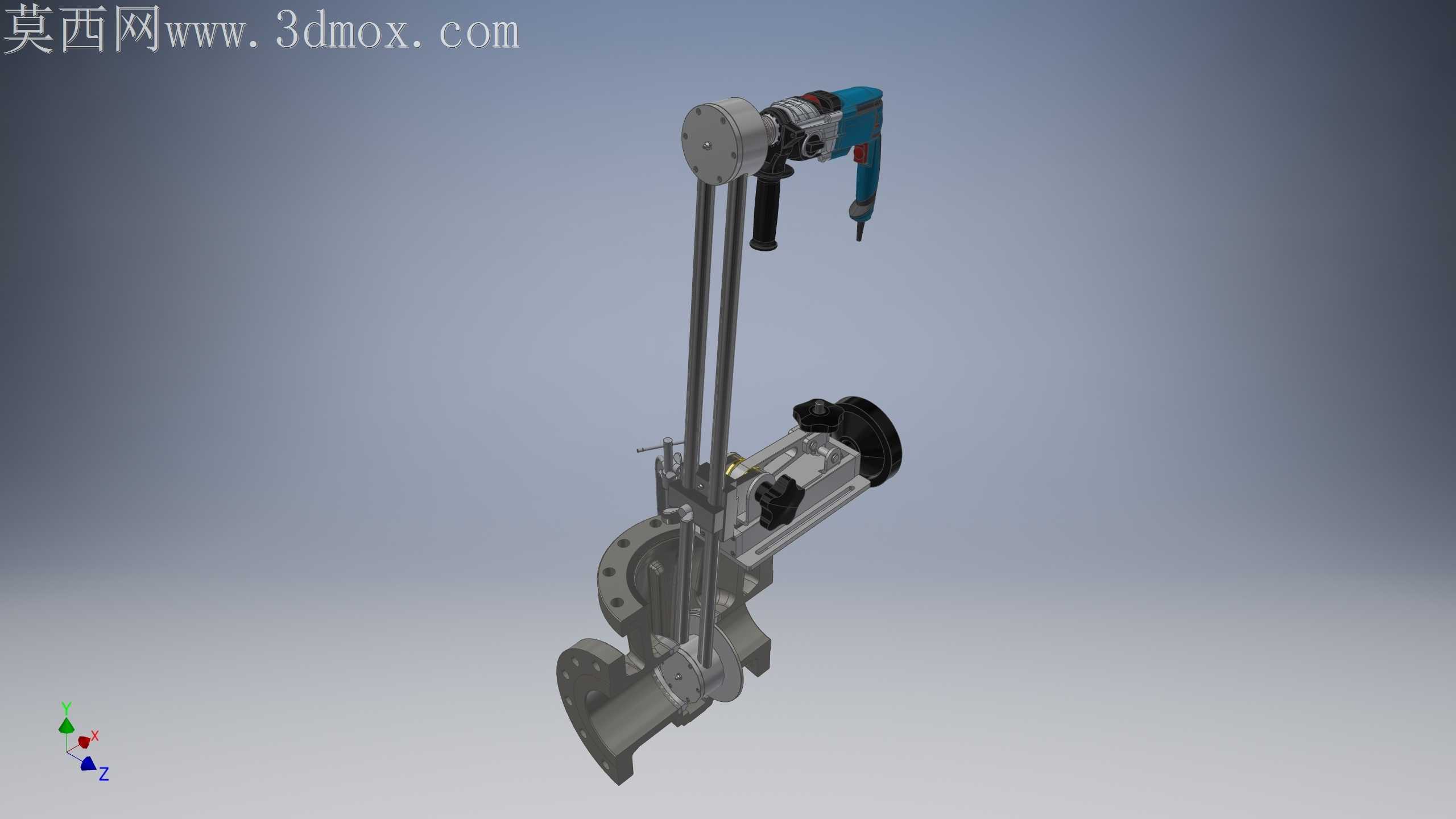

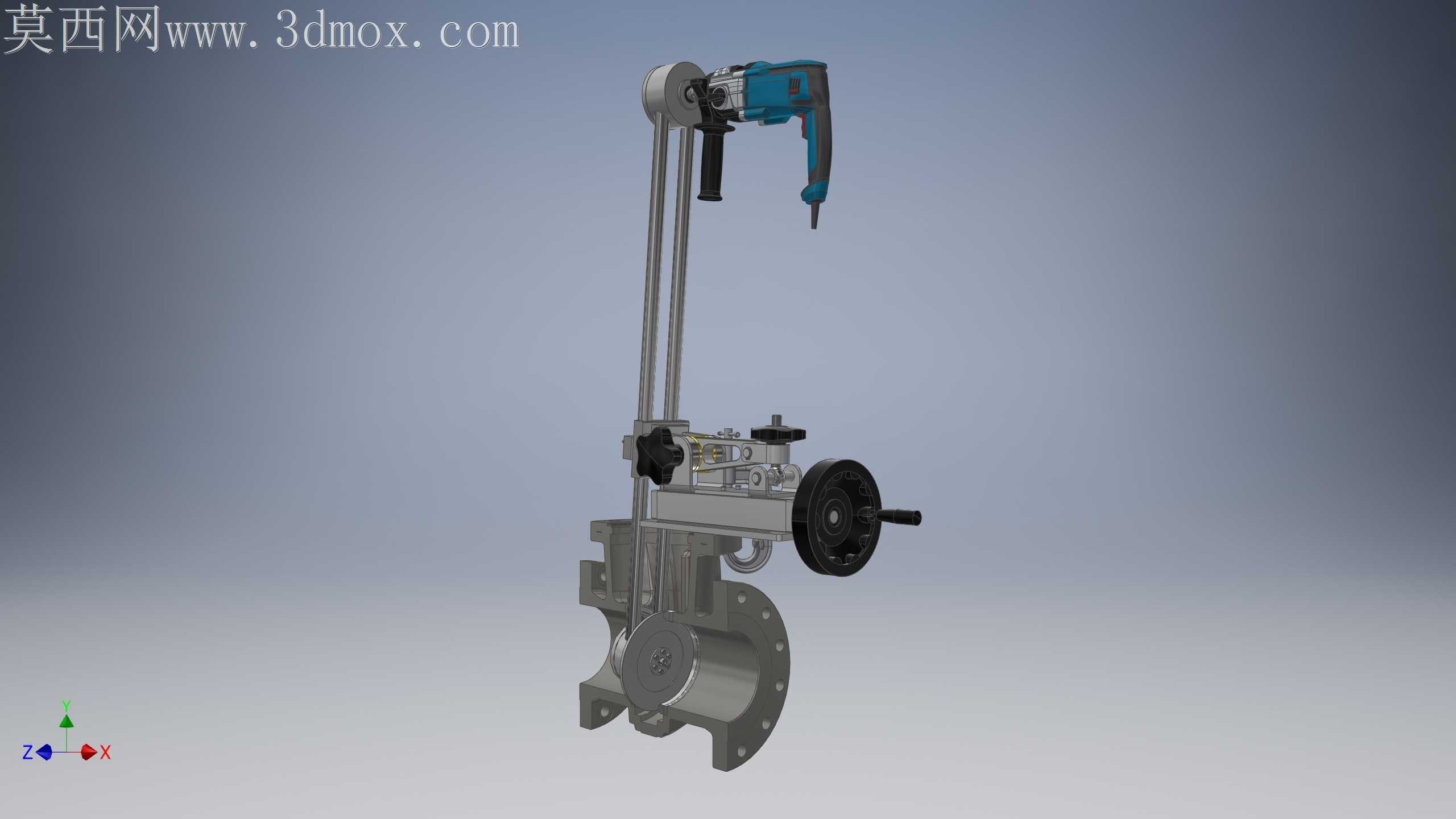

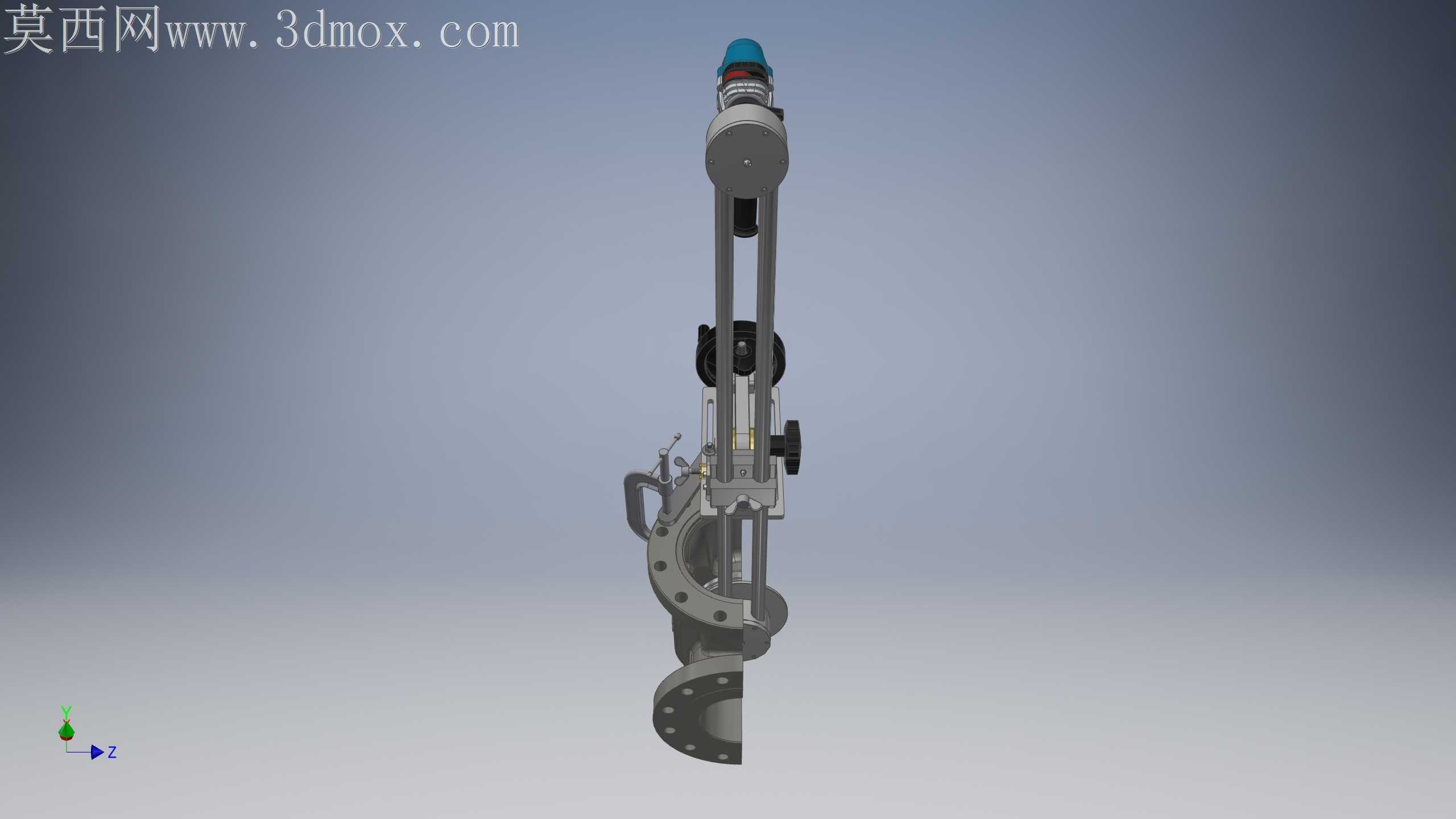

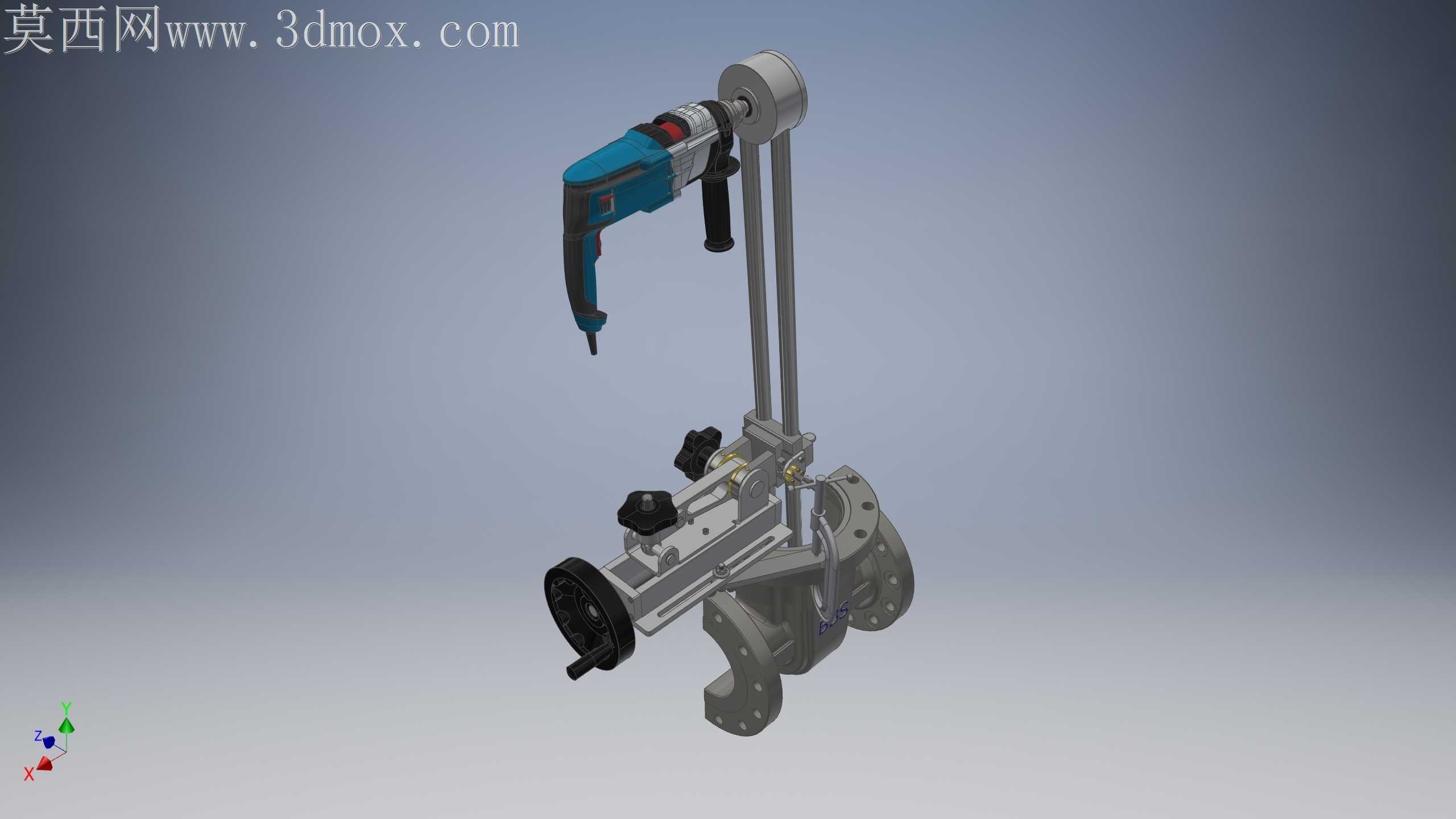

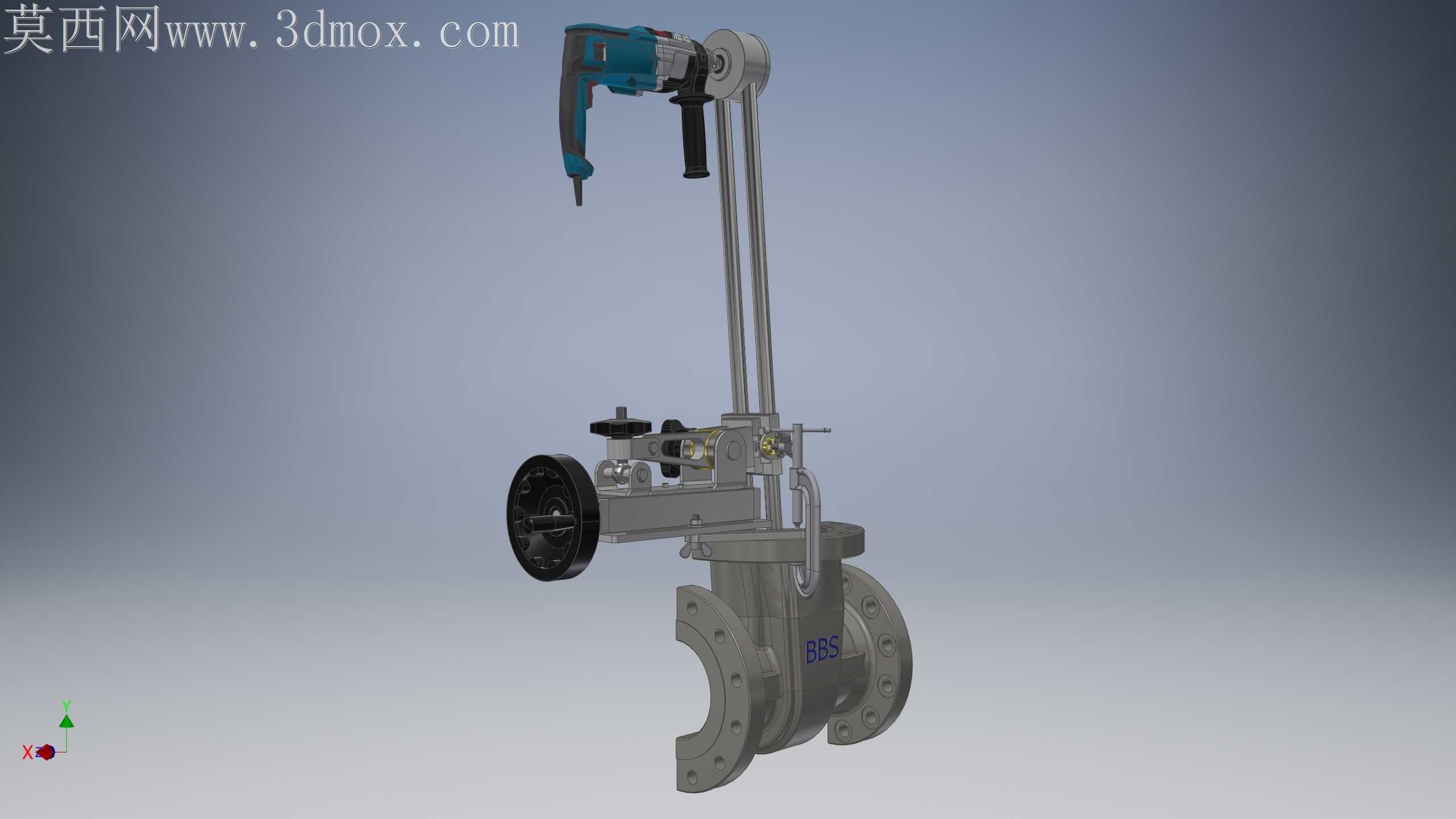

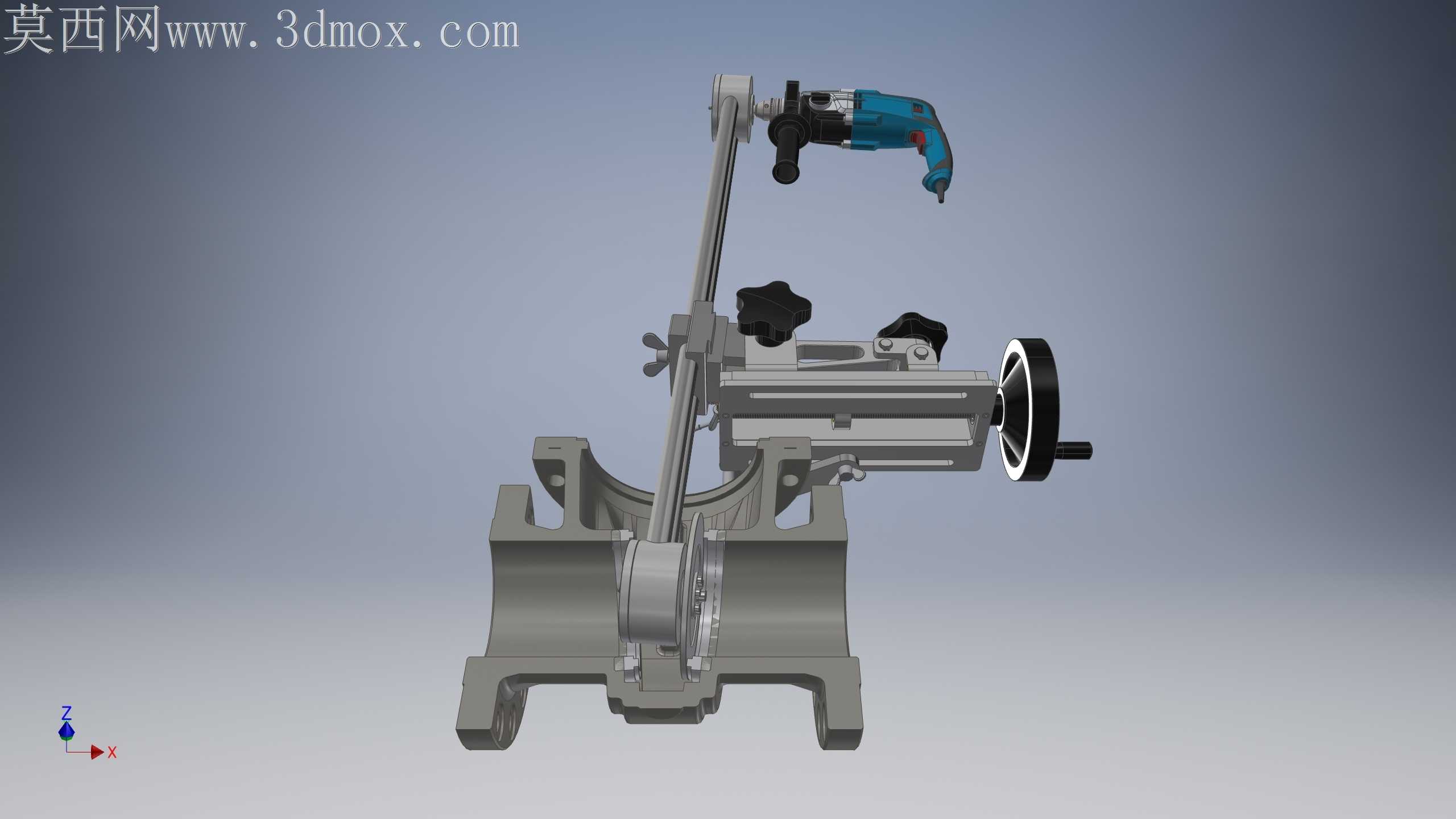

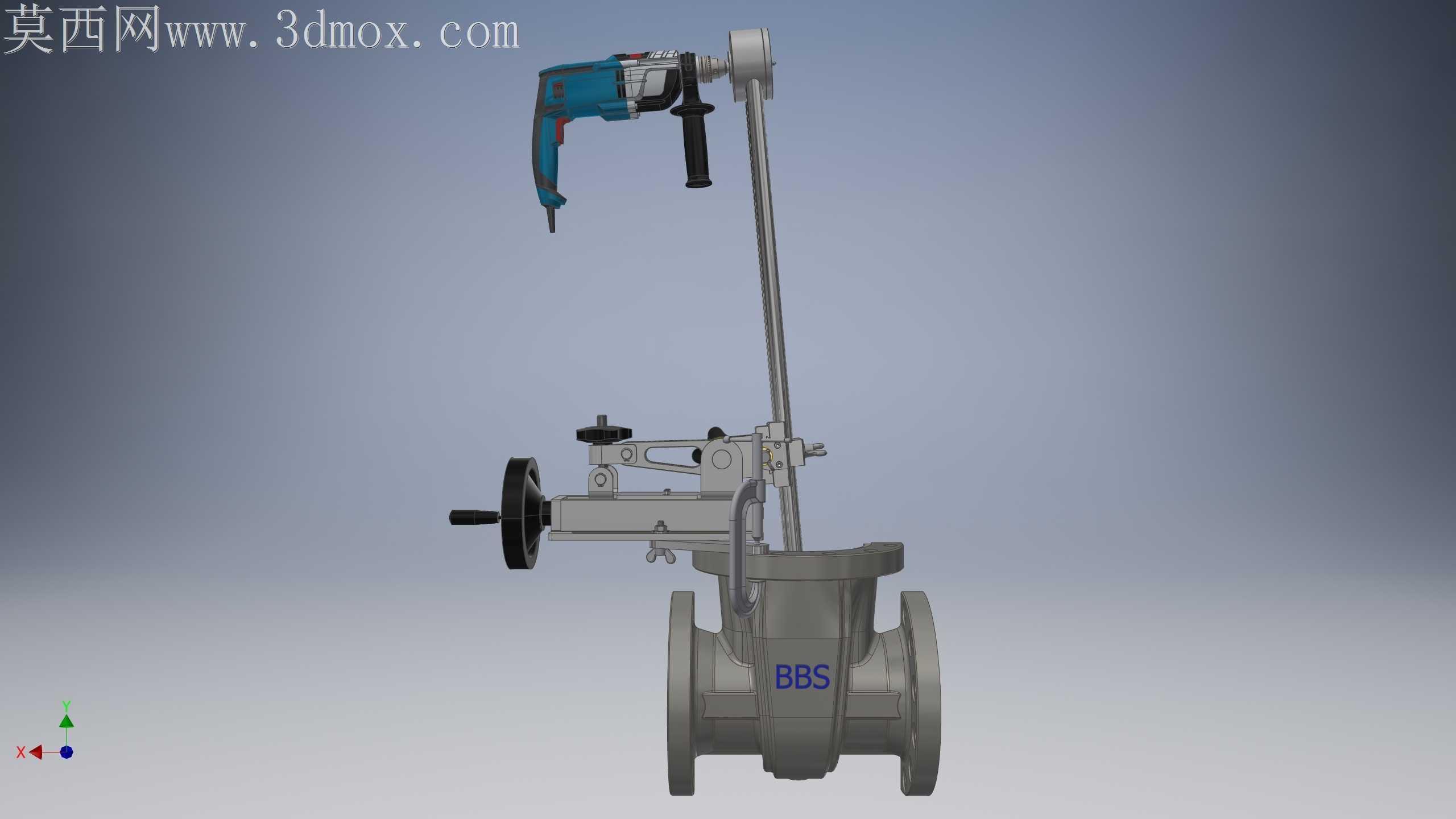

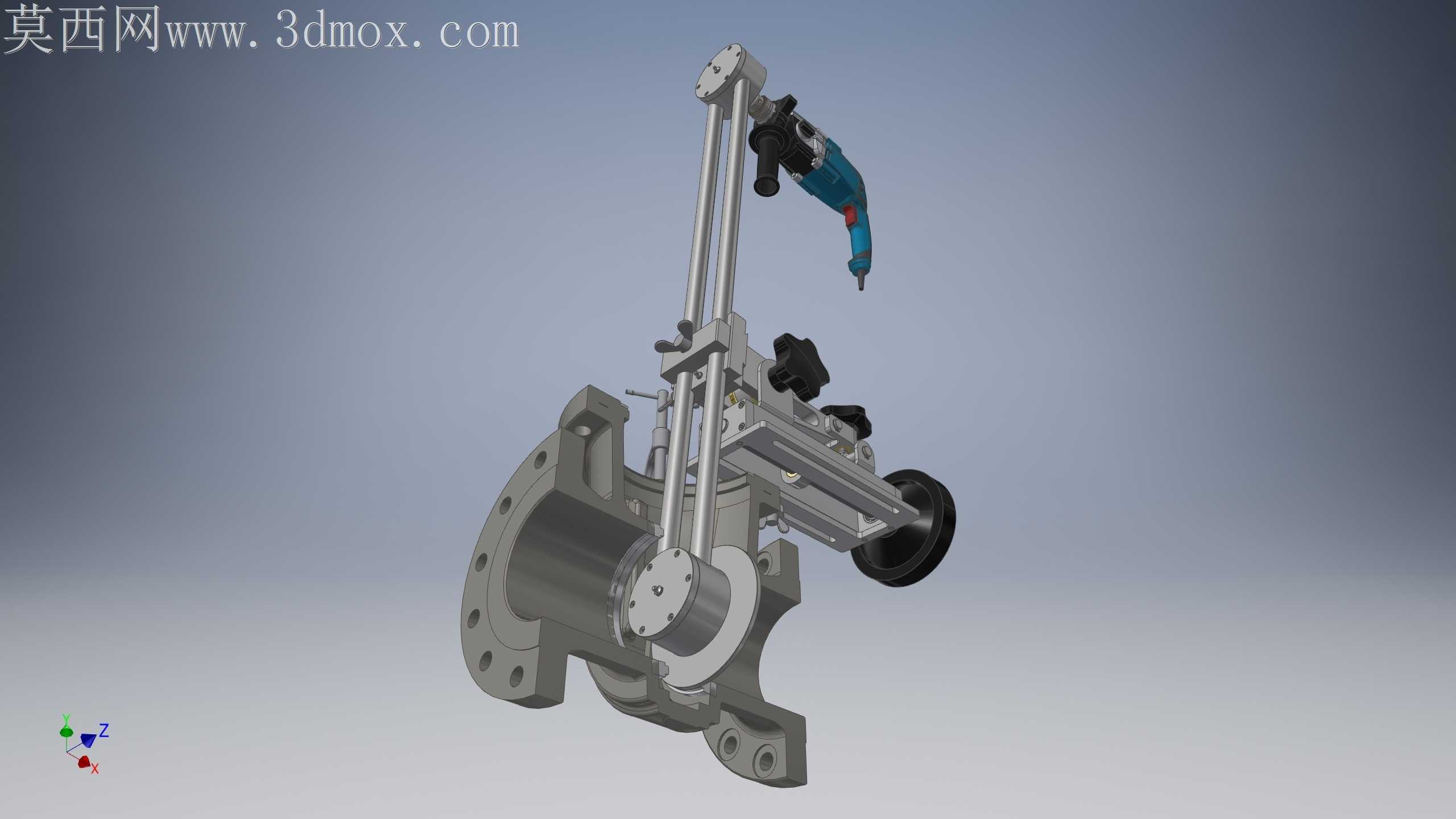

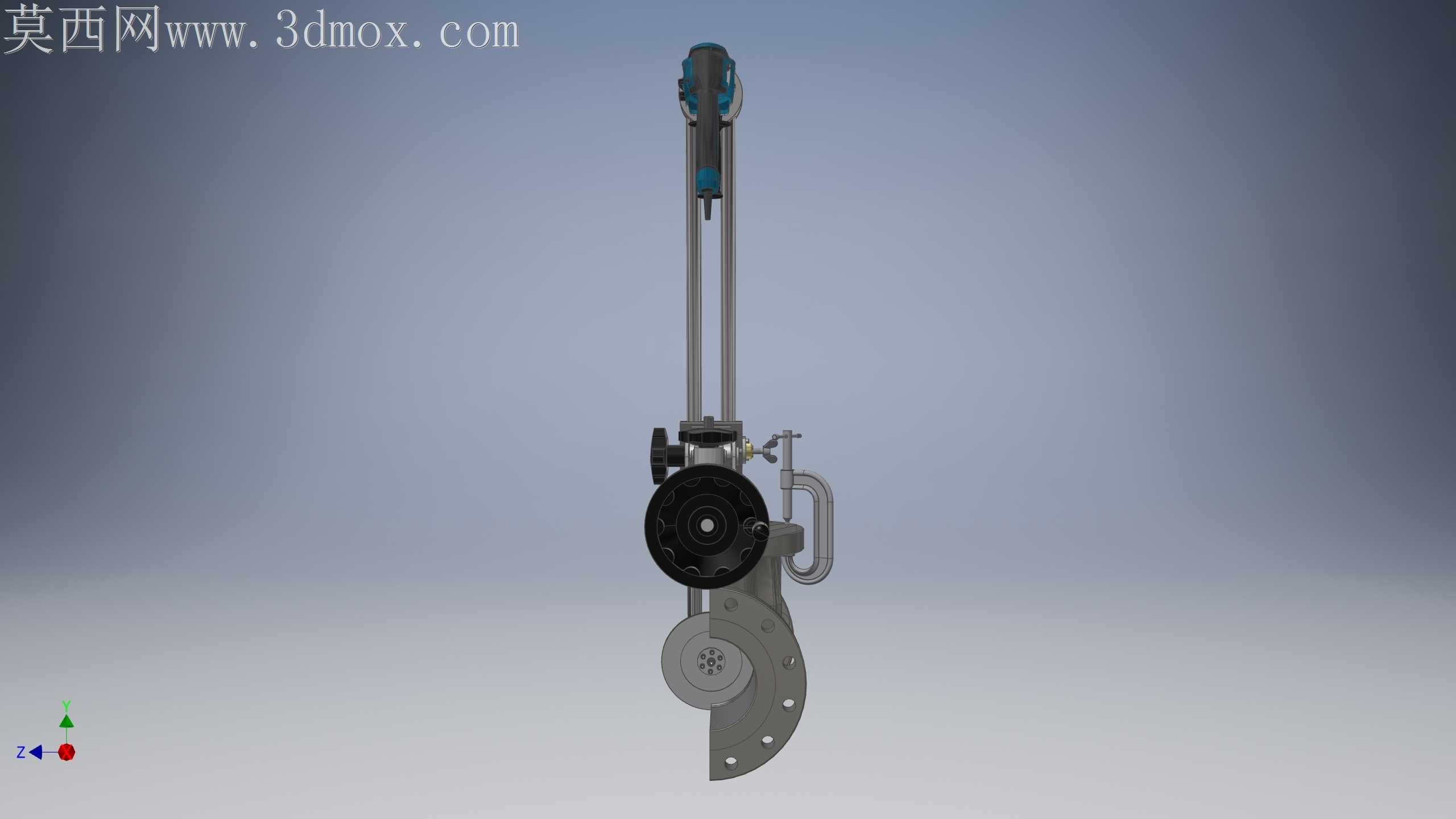

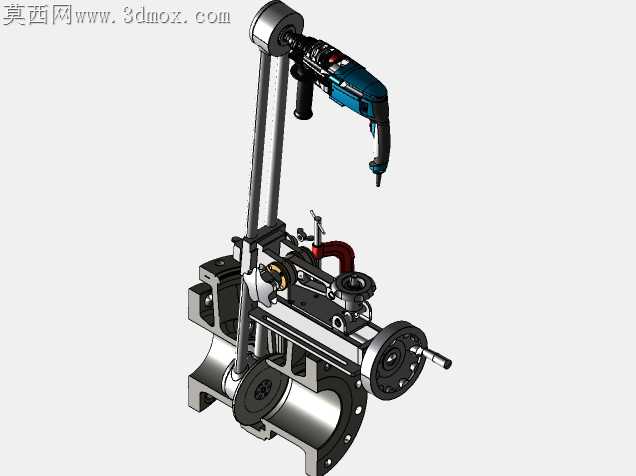

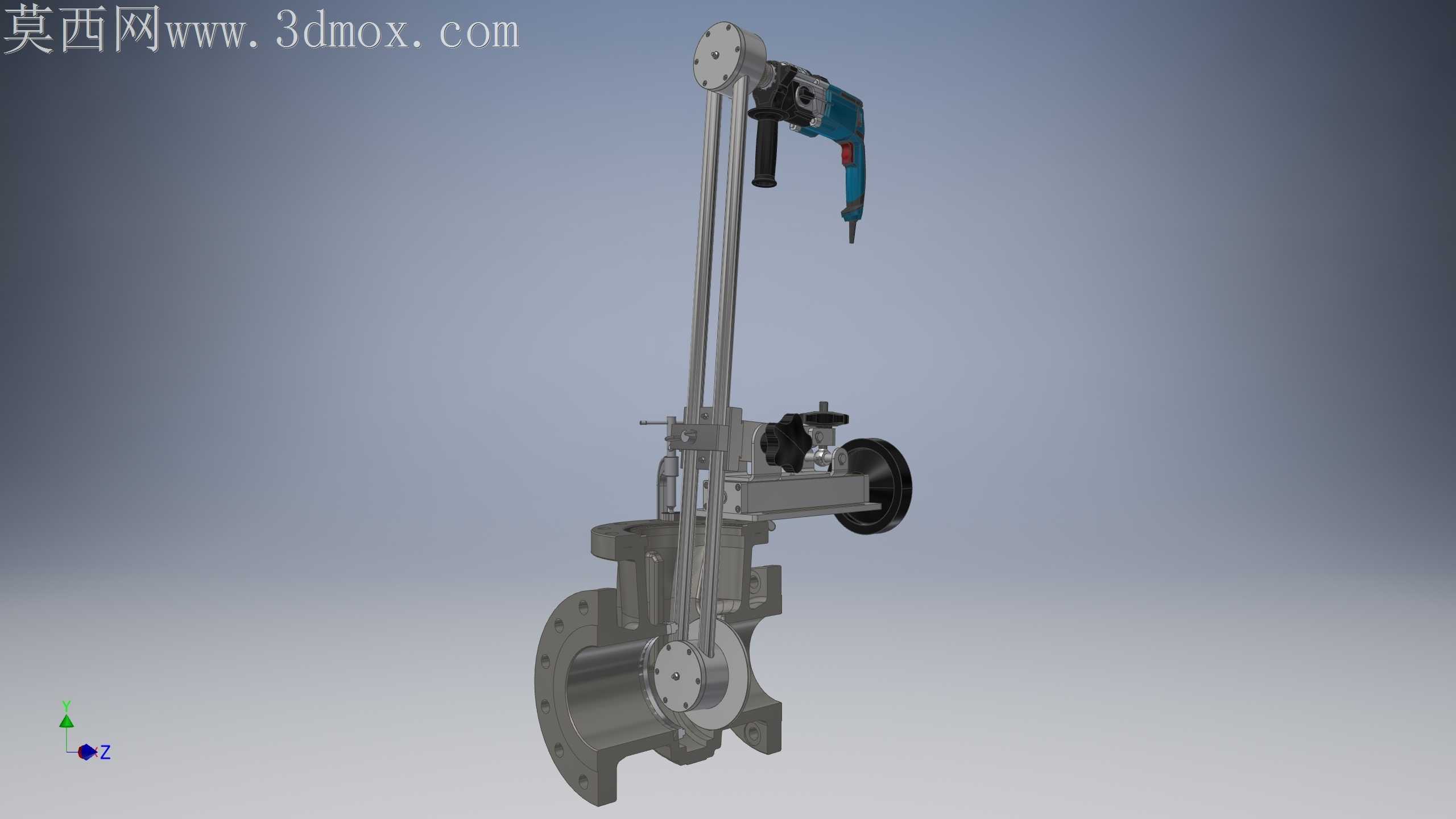

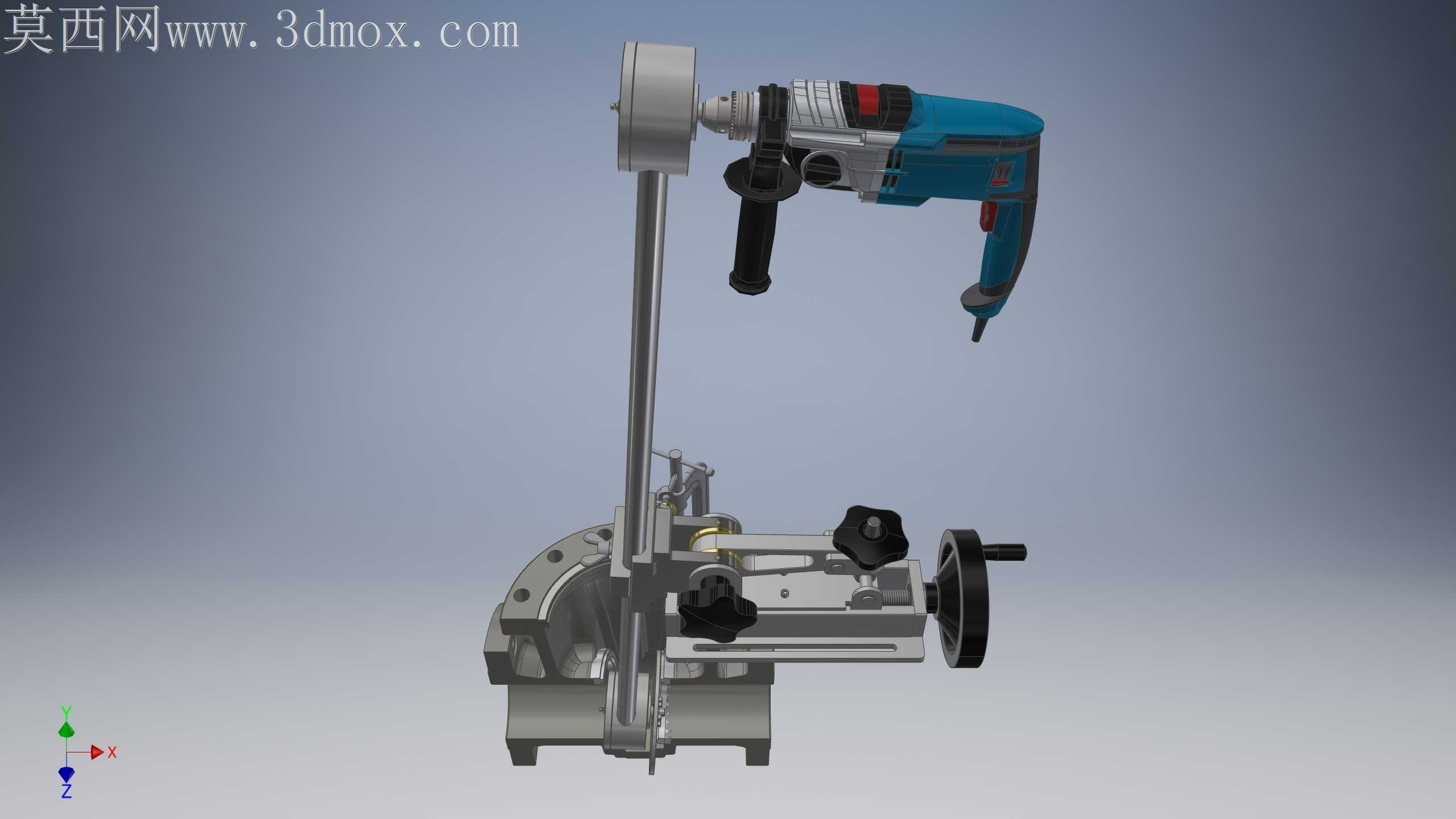

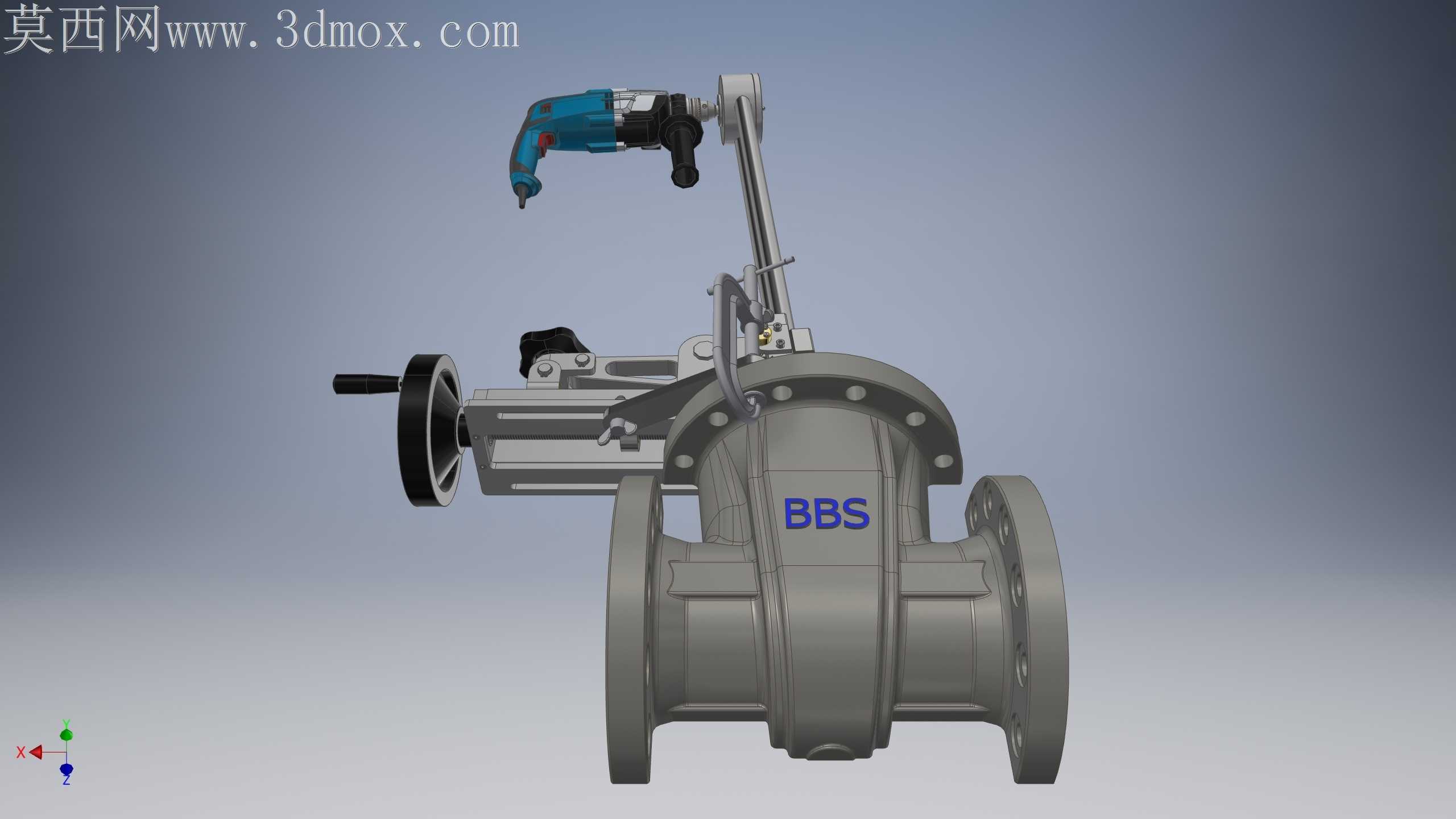

便携式闸阀密封面研磨作业装置

工业现场闸阀检修长期面临密封面研磨精度难控、离线拆装运输成本高的痛点，这套研磨装置的结构设计完全围绕现场工况的加工适配需求展开，没有冗余的装饰性结构，每一处连接位都对应现场作业的实际约束。夹持底座的V型定位面做了0.2mm的公差预留，适配不同铸造偏差的闸阀阀体法兰面，不需要额外加工过渡垫片就能直接卡装在阀座端面上，避免了现场找正耗费的工时。进给滑台的导轨选用了开放式矩形导轨而非封闭线性导轨，研磨作业产生的金属砂粒即便落在导轨面上，也不会出现卡滞抱死的问题，日常维护只需要擦净表面涂覆润滑脂即可，完全适配检修现场多粉尘、少清洁条件的作业环境。驱动端的夹持结构做了快换设计，手电钻的插入位预留了1mm的径向间隙，搭配侧面的锁紧顶丝，不同夹持直径的常规工业手电钻都能直接装夹使用，不需要定制专用转接头，现场作业时即便驱动工具出现故障，也能快速替换备用工具继续作业。研磨盘的连接轴做了浮动间隙设计，轴向预留0.5mm的窜动量，研磨时研磨盘可以自适应阀座密封面的微小倾斜偏差，不会因为刚性连接导致密封面研磨出偏斜平面，保证密封面的平面度满足试压要求。进给手轮的位置设在装置侧方，作业人员站在阀体侧面就能操作进给，不需要探身到管道法兰间隙内，规避了现场管道残留介质滴落的风险。传动带的张紧结构采用了偏心轮快调设计，不需要拆卸外罩就能调整皮带张紧度，更换不同转速对应的皮带轮时，单人两分钟内就能完成调整，适配不同口径闸阀的研磨转速需求。整套装置的所有外露棱角都做了R3的倒钝处理，现场搬运时不会割破劳保手套，连接螺栓全部选用内六角圆柱头螺栓，没有突出的外六角棱角，避免在狭窄的管道井内作业时勾挂工作服。装置的重心经过配平设计，装夹在垂直安装的闸阀上时不会出现前倾歪斜，不需要额外加装支撑结构，单人就能完成整套装置的装夹、调试、研磨全流程作业，相比传统的手工研磨，密封面研磨的平面度误差能控制在0.03mm以内，作业效率提升四倍以上，完全满足中低压闸阀现场检修的密封面修复要求。
