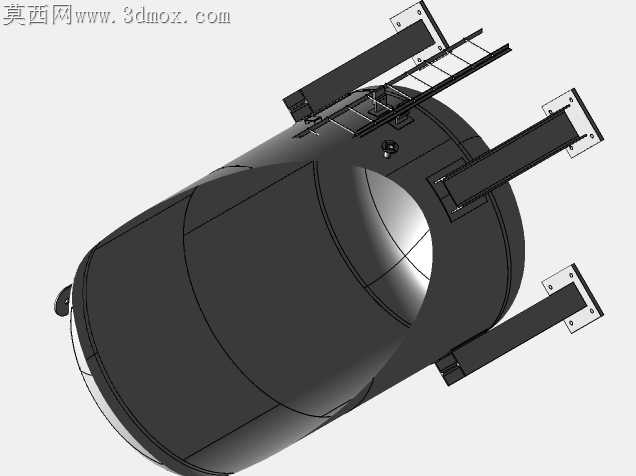

卧式承压罐体带侧装支撑结构设计

现场承压类罐体安装时最常出现的隐患，是侧装支撑与筒身焊接位置的应力集中问题，不少现场投用的罐体在满负荷承压、伴随管线振动的工况下，支撑焊缝位置容易出现微裂纹，长期运行会埋下泄漏风险。这款罐体的支撑结构设计，特意将支撑座的连接法兰做了外伸式方形法兰设计，法兰面预留了充足的螺栓排布空间，四个安装孔位避开了支撑筋板与筒身的焊接热影响区，安装时螺栓预紧力不会直接传递到焊缝位置，能大幅降低长期运行的疲劳损伤。筒身采用等厚卷板成型的圆弧曲面，封头位置做了标准椭圆过渡，没有突兀的折角，曲面曲率连续顺滑，卷板加工时不需要额外做压边整形，能减少板材在弯折过程中的内应力残留，焊接组装时封头与筒身的对接坡口能自然贴合，不需要反复修磨坡口间隙，能有效控制焊接变形量。筒身顶部的爬梯与操作平台支架，没有直接焊接在筒身的主承压壁上，而是通过预焊的垫板做过渡连接，垫板与筒身的接触面积做了放大处理，爬梯传递的人员踩踏荷载、平台上的附件重量，都能通过垫板均匀分散到筒壁上，不会出现局部荷载过大导致的筒壁凹陷。罐体侧面的接管位置都做了补强圈过渡，补强圈的弧度与筒身曲面完全贴合，焊接时不会出现局部缝隙过大导致的焊穿、未焊透问题，接管的伸出长度预留了足够的法兰安装操作空间，后期连接管线时不需要额外加装短节，能减少管线连接的密封点数量。三个侧装支撑沿筒身轴向均匀排布，支撑的筋板做了斜切过渡，没有直角锐边，既不会在加工搬运过程中划伤操作人员，也能避免应力在筋板直角位置集中，支撑与筒身连接的端部做了圆弧收头，焊接时焊缝能平滑过渡，减少焊趾位置的应力集中系数。筒身表面的焊缝位置都预留了足够的探伤操作空间，后期做无损检测时探头能完全贴合焊缝表面，不需要额外打磨多余的结构件，能提升现场检测的效率与准确率。这类罐体的曲面设计没有追求过度的造型变化，所有曲面曲率都适配常规卷板、压型设备的加工范围，不需要定制特殊工装就能完成加工，能有效控制生产制造成本，同时所有结构细节都围绕现场安装、长期运行的实际需求做了取舍，没有冗余的装饰性结构，每一处结构都对应解决实际工况中遇到的痛点问题。
