大吨位双主梁门式起重设备结构设计

项目分类:起重机 发布时间:2022-01-21 ID:517751
  • 大吨位双主梁门式起重设备结构设计
  • 大吨位双主梁门式起重设备结构设计

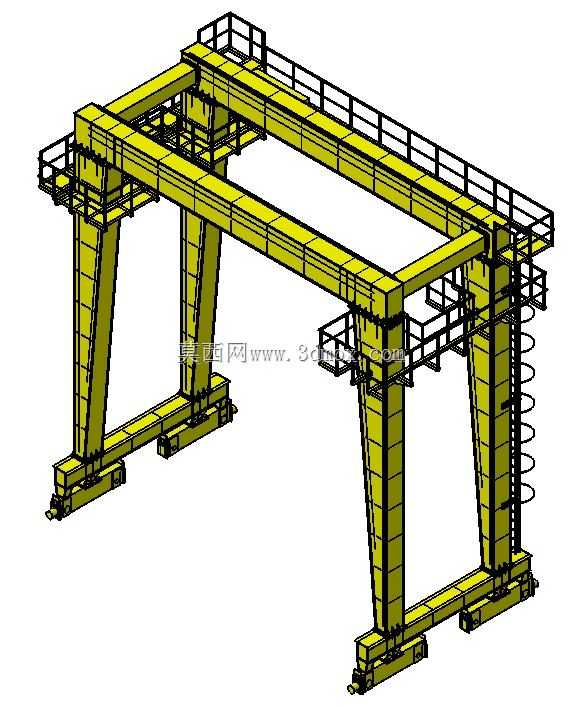

  避免起升过程中主梁形变过大导致起升机构运行卡滞。支腿采用变截面箱型结构,从底部端梁位置向上逐步收窄截面,匹配支腿从下到上的弯矩分布规律,底部与行走端梁采用高强度螺栓组连接,端梁下方配置大车行走轮组,轮组数量根据轮压计算值配置,保证大载荷下地面承载压强控制在堆场硬化地面的允许范围内,避免长期作业导致地面沉降影响设备运行精度。主梁上方铺设小车运行轨道,轨道采用重型起重机专用钢轨,通过轨道压板与主梁上翼缘板固定,轨道接头处预留热胀冷缩间隙,适配露天环境下的温度形变需求,小车可沿主梁全长范围运行,覆盖整个作业跨度内的吊装点位,配合大车沿轨道方向的纵向移动,可实现矩形作业范围内的全点位覆盖,无需额外移位即可完成该区域内所有重型物料的吊装转运。该150吨级门式起重设备主要面向重型货场、大型钢结构预制场、造船坞区、重型装备制造车间的室外物料转运场景,可覆盖单吊点百吨级以上的重型构件、设备分段、大型压力容器、桥梁预制梁的吊装移位作业,区别于普通小吨位门机,其结构承载冗余度完全匹配大吨位长周期作业的载荷波动需求,可适应露天作业下的风载、温度形变带来的结构应力变化。从结构设计逻辑来看,该设备采用双主梁门式刚架结构,两支腿与主梁采用刚性连接形式,区别于柔性支腿门机,整体抗扭刚度更强,可适配双小车协同吊装、偏载起升的作业工况,主梁采用箱型梁截面设计,内部设置横向加劲肋与纵向加劲肋,在控制主梁自重的前提下,保证跨中位置的静刚度满足重载下的下挠限值要求,

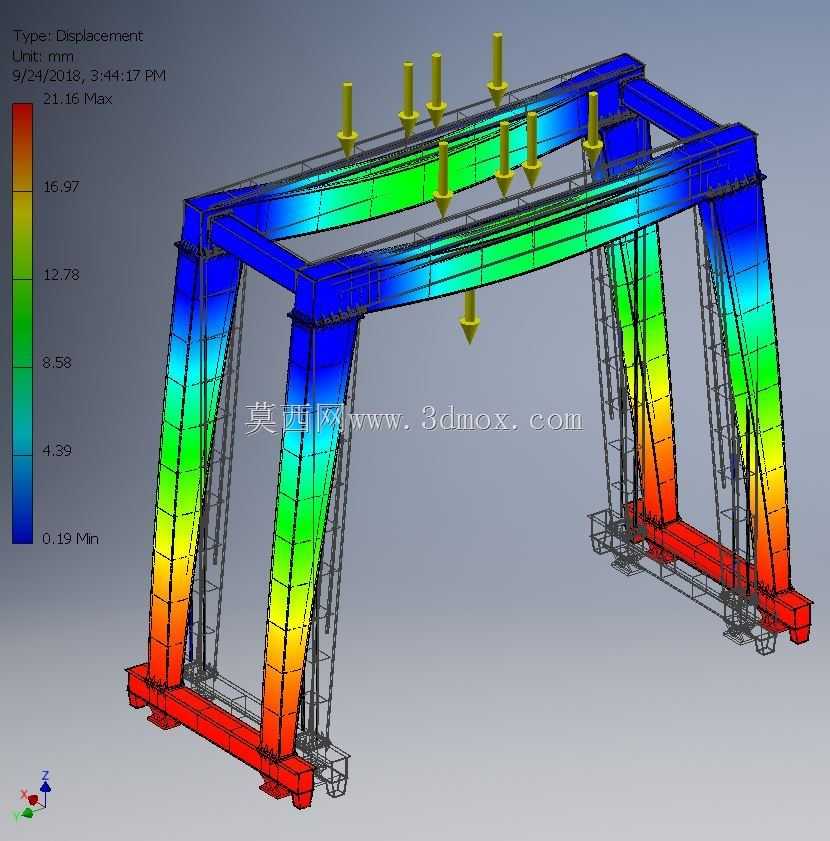

  从安装边界来看,该类设备的跨度通常根据作业场地的宽度定制,常规配置下跨度覆盖30米至50米区间,起升高度根据作业需求可配置12米至25米范围,安装前需对轨道基础进行专项承载验算,轨道铺设的直线度、水平度公差需满足重型起重机安装规范要求,两支腿的安装垂直度偏差需控制在千分之一以内,避免运行过程中出现卡轨、啃轨问题。结构设计阶段已通过有限元仿真完成多工况下的应力与形变校核,覆盖额定载荷跨中起升、额定载荷跨端起升、偏载起升、工作状态最大风载、非工作状态暴风载等多种工况,图中展示的位移云图即为额定载荷下的结构形变分布,可直观看到最大形变位置出现在主梁跨中区域,形变值控制在设计允许的刚度范围内,支腿位置的形变从底部到顶部逐步递增,

  整体应力分布均匀,无明显应力集中区域,关键连接位置的节点应力均低于材料许用应力值,预留足够的安全冗余。设备的走台、护栏、爬梯等附属结构均按照高空作业安全规范设计,主梁两侧设置连续走台,配备双道护栏与踢脚板,方便运维人员对起升机构、电气系统进行日常检修,支腿位置设置斜爬梯,爬梯踏步采用防滑花纹板,每隔一定高度设置休息平台,降低运维人员攀爬的安全风险。电气系统走线均采用穿管敷设,沿主梁与支腿内部的走线架布置,避免露天环境下雨水、粉尘对线路的侵蚀,大车与小车运行机构均配置限位装置与缓冲器,在运行到轨道端部时可自动减速停车,配合端部缓冲器吸收碰撞动能,避免冲轨事故。该类重型门机的作业效率远高于汽车吊等移动式起重设备,

  在固定作业区域内可实现连续重载作业,无需反复支腿、移位,单台设备即可覆盖整个重型堆场的吊装需求,广泛应用于重型装备制造、桥梁预制、港口重型货物装卸、冶金厂区原料转运等场景,其结构设计充分考虑了长期重载作业的可靠性,所有受力构件的材料选型、焊缝等级均按照重型起重设备的相关标准执行,关键焊缝采用全熔透焊接工艺,焊后进行无损检测,避免焊接缺陷导致的结构失效风险。在三维建模过程中,所有构件的连接节点均按照实际工艺要求建模,螺栓孔位置、焊缝间隙、加劲肋布置均与实际生产图纸一致,可直接用于结构受力复核、安装工序模拟、运维培训等场景,建模过程中对非关键受力的附属结构进行了适度简化,在保证结构整体受力特性与实物一致的前提下,降低模型复杂度,提升仿真运算与装配模拟的运行效率。
