硬岩掘进机刀盘结构三维设计

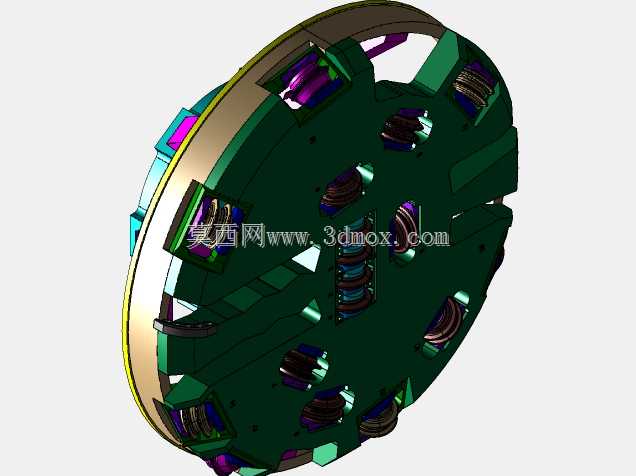

　　硬岩隧道施工场景中，TBM刀盘是直接接触掌子面、承担破岩掘进核心功能的前端部件，其结构设计合理性直接决定整机掘进效率、刀具损耗速率与施工周期。这款刀盘的整体构型采用厚幅板焊接式盘体结构，盘体边缘设置连续式耐磨堆焊层，应对硬岩掘进过程中侧壁岩体的持续摩擦，幅板上按照破岩轨迹分区布置多组圆盘滚刀刀座，不同区域的刀具安装倾角存在差异化设计，中心区域刀具采用小倾角布置，适配中心区域岩体挤压破碎的受力特性，边缘区域刀具采用大倾角偏置安装，保证掌子面边缘轮廓的完整切削，避免出现岩脊残留影响掘进精度。

　　从安装边界来看，刀盘背部设置与主驱动法兰对接的环形连接止口，止口端面布置多组均布的高强度螺栓连接孔，连接面的平面度公差控制在0.1mm以内，保证与主驱动箱体对接时的同轴度，避免掘进过程中出现偏载振动。刀盘内部预留有滚刀更换的作业通道，通道尺寸满足单人携带拆装工具通行的空间要求，同时通道侧壁布置有刀具冷却管路的固定卡扣，冷却管路沿幅板背部走线，直接连通至每一组滚刀的刀座位置，在掘进过程中持续输送冷却介质，降低滚刀轴承在持续破岩冲击下的工作温度，延长刀具使用寿命。

　　设计过程中针对硬岩破岩的受力特性，对刀座的焊接位置做了应力分散处理，每一组刀座与幅板连接的位置都设置有过渡圆弧加强筋，避免硬岩冲击载荷下出现应力集中导致焊缝开裂。盘体上的出渣槽采用大倾角流线型设计，槽道截面尺寸根据掘进最大出渣量核算，保证破碎后的岩渣能够随刀盘旋转顺利滑落至皮带输送机构，避免岩渣在刀盘与掌子面之间反复研磨造成额外的刀具磨损。滚刀的安装采用楔块锁紧结构，无需额外焊接固定，在掌子面后方的作业空间内即可完成磨损刀具的快速拆装，大幅缩短高磨蚀性岩层施工中的换刀作业时长。

　　盘体边缘还设置有一组外周保护刀，保护刀的伸出量略大于主滚刀的边缘切削半径，在掘进过程中优先切削侧壁岩体，避免主滚刀的刀座侧面直接接触岩壁造成非正常磨损。刀盘整体的动平衡精度按照G6.3等级设计，所有安装在盘体上的零部件都做了对称配重处理，避免高速旋转过程中产生的径向振动传递至主驱动轴承，影响主驱动的使用寿命。针对不同硬度的岩层施工需求，这款刀盘的刀座接口采用通用化尺寸设计，可以根据岩体单轴抗压强度的差异，更换不同直径、不同刃口形式的圆盘滚刀，无需对盘体结构做二次改造，适配从软岩到极硬岩的多工况掘进需求。

　　在实际隧道掘进作业中，刀盘在主驱动的带动下以恒定转速旋转，同时推进油缸施加持续的轴向推力，盘面上的所有滚刀在推力与旋转扭矩的共同作用下，在掌子面岩体上压出连续的同心圆破碎轨迹，当滚刀施加的接触压力超过岩体的抗压强度时，岩体内部产生裂纹并逐步扩展贯通，形成大小均匀的岩渣从岩体上剥落，顺着出渣槽排出至洞外输送系统。这款刀盘的幅板厚度根据最大推力载荷做了冗余设计，能够承受硬岩掘进中突发的岩爆冲击载荷，避免盘体出现塑性变形。刀盘表面的所有外露焊缝都做了打磨圆滑处理，减少应力集中点，同时在易磨损的出渣槽边缘堆焊有高硬度耐磨合金层，应对高磨蚀性岩渣的持续冲刷。
