重型工业用电缆收放卷筒结构设计

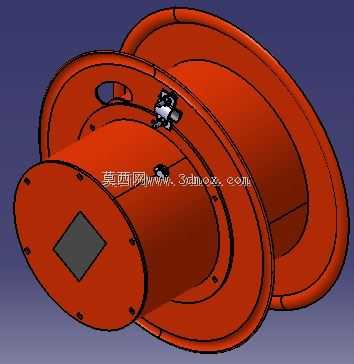

　　在矿山采掘、港口装卸、重型起重设备的移动作业场景中，动力与控制电缆的随动收放一直是现场布线的核心痛点，电缆卷筒作为匹配移动设备走行动作的线缆承载部件，其结构可靠性直接决定了现场供电与信号传输的稳定性。这款卷筒的结构设计围绕大直径动力电缆的卷绕需求展开，整体采用双法兰盘式的筒体结构，两侧法兰的直径差经过反复校核，既能够保证多层电缆卷绕时不会出现侧向滑出的问题，又能控制整体径向尺寸，避免在设备走行过程中与周边机架、走台发生干涉。筒体端部的方轴连接结构是整个部件的受力核心，方孔的边长与配合公差经过匹配计算，能够在传递大扭矩的同时避免键连接带来的应力集中问题，适配重型设备频繁正反转的卷绕工况，减少长期交变载荷下的连接失效风险。

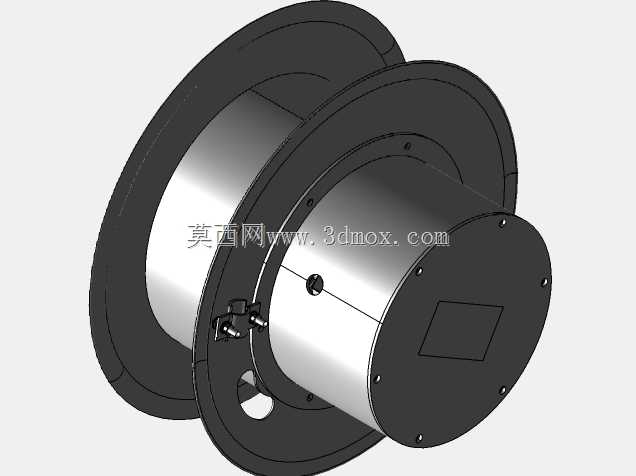

　　筒体侧壁预留的线缆固定孔位，能够在电缆起始端完成可靠压接，避免卷绕拉力直接作用在电缆接线端，杜绝长期拉扯导致的线芯断裂问题。端盖上的周向螺栓连接结构，将法兰盘与筒体主体形成刚性整体，每颗螺栓的预紧力矩都经过载荷分配计算，保证在满缆卷绕的重载状态下，法兰不会出现侧向变形，维持卷绕空间的尺寸一致性。筒体上集成的滑环安装位，能够适配多芯动力电缆与控制电缆的旋转导通需求，安装腔的密封结构设计可以阻挡现场粉尘、水汽进入滑环接触腔，延长导电部件的维护周期。从安装边界来看，这款卷筒的轴向安装尺寸经过优化，两侧法兰外侧的安装基准面预留了足够的轴承安装位，能够匹配标准带座外球面轴承的安装尺寸，不需要额外定制连接支座，降低现场改造的适配成本。

　　径向尺寸方面，根据常用重型橡套电缆的弯曲半径要求，筒体的最小卷绕直径满足电缆最小弯曲半径的1.2倍以上，避免卷绕过程中电缆绝缘层出现过度弯折导致的开裂、老化加速问题。在实际工况适配中，这款卷筒可以匹配弹簧式、力矩电机式等多种驱动形式，筒体的转动惯量经过结构减重优化，在保证结构强度的前提下减少了驱动端的负载扭矩，降低驱动装置的选型功率。卷绕过程中，筒体表面的光滑处理工艺能够避免电缆外层护套被结构毛刺划伤，法兰内侧的圆弧过渡设计，也能减少电缆侧向偏移时的护套磨损。针对户外作业的恶劣工况，筒体与法兰的结构壁厚经过强度校核，能够承受满缆状态下的径向挤压力，即使在设备走行产生振动的情况下，也不会出现筒体变形导致的卡缆、乱缆问题。

　　端盖上预留的检修孔位，不需要完全拆解卷筒就可以完成内部滑环的检查与线缆固定端的紧固，大幅降低现场维护的工作量。在结构设计的细节上，法兰盘上的减重孔在不降低结构刚性的前提下，减少了整体部件的重量，同时也可以作为电缆卷绕过程中的散热通道，避免大电流供电时电缆产生的热量在卷层内部积聚，降低电缆过热老化的风险。整个卷筒的装配逻辑采用模块化设计，各个连接部件都具备良好的互换性，易损的连接螺栓、密封件都采用标准件，现场维护时不需要定制非标配件，能够快速完成故障部件的更换。对于起重设备、移动破碎站、龙门吊这类长距离走行的重型设备而言，这款卷筒的卷绕容量能够匹配数十米到上百米的大直径电缆，卷绕过程中的排线适应性强，即使在设备走行速度存在波动的情况下，也能维持稳定的收放张力，避免电缆过拉松弛或者过度张紧导致的损坏。
