手动式锯条L形弯折加工工装结构

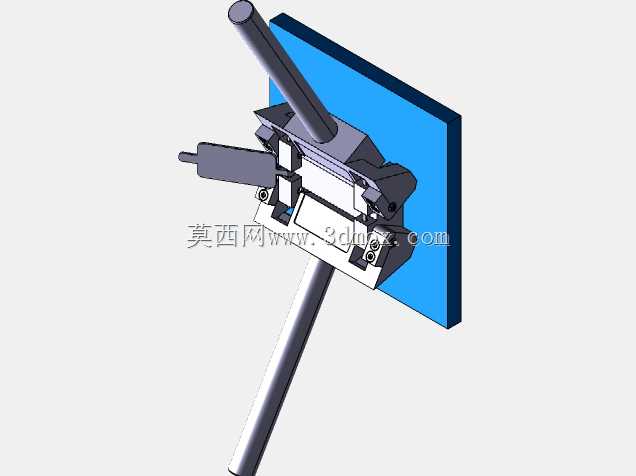

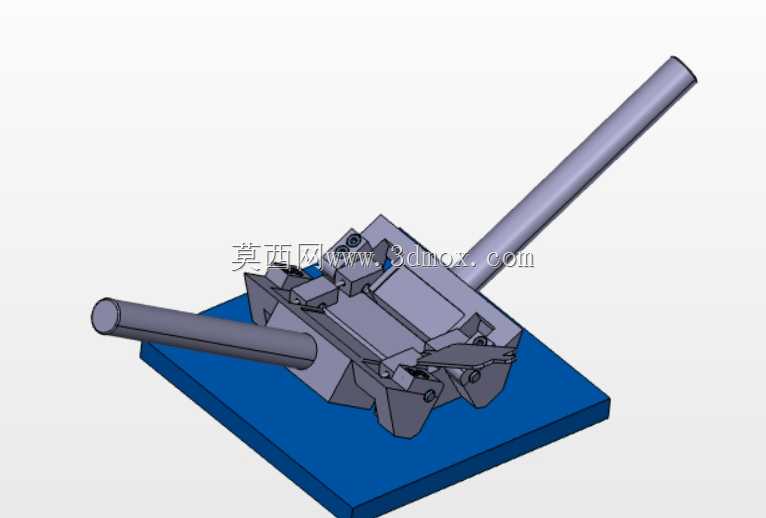

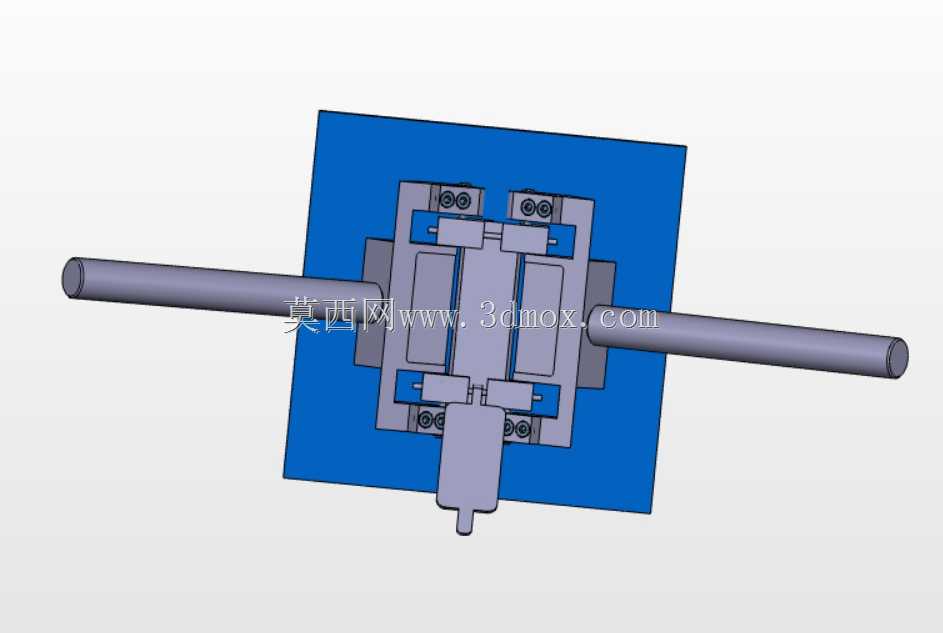

　　在五金加工、锯具修配、小型金属型材预处理的车间场景里，经常会遇到需要将长条状锯条、薄型带材弯折成L形结构的加工需求，这类加工如果直接采用通用折弯设备，一方面会因为锯条本身硬度高、厚度薄容易出现崩齿、断裂的问题，另一方面小批量零散加工时调用大型设备的换型、调试成本过高，手动式的L形弯板工装就是针对这类场景设计的专用加工夹具。整套工装以底部的方形安装基板作为承载基础，基板上通过螺栓固定了多组定位挡块、成型凹模与杠杆施力结构，两根长操作杆分别对应不同的弯折工位，操作人员无需外接动力源，仅通过扳动操作杆就可以带动压合机构动作，完成锯条的定位、压持与弯折成型。从设计思路上看，这套工装优先考虑了小尺寸工件加工的操作便捷性，

　　整体结构没有采用复杂的传动组件，所有受力部件都采用刚性块体拼接，减少了传动间隙带来的成型角度误差；成型部位的贴合面做了适配锯条厚度的让位槽，避免弯折过程中压伤锯条的锯齿部分，同时定位挡块的位置可以根据需要弯折的边距做小范围调整，适配不同长度规格的锯条弯折需求。安装边界方面，底部基板的四个角预留了沉头安装孔，可以直接通过T型螺栓固定在标准钳工工作台或者专用工位架上，不需要额外做地基固定，整体外廓尺寸适配单人操作的作业范围，操作杆的长度经过力臂优化，操作人员施加正常的手动作用力就可以达到锯条弯折需要的成型压力，不需要借助额外的加力套管。实际使用过程中，操作人员只需要将待加工的锯条沿着定位挡块送入成型工位，

　　确认弯折位置对准凹模的成型棱边后，先扳动靠近进料侧的操作杆带动压料块压紧锯条的固定段，再扳动另一侧的操作杆带动折弯头沿着成型轨迹转动，就能将锯条的伸出段弯折成90度的L形结构，整个加工过程不需要反复测量定位，单次弯折的角度误差可以控制在1度以内，成型后的L形锯条不会出现局部扭曲、锯齿崩缺的问题。这套工装除了加工锯条之外，也可以适配同厚度范围内的其他薄型金属带材、小尺寸型材的L形弯折作业，只需要更换对应厚度的压头垫块就可以完成适配，不需要对整体结构做大规模改动；所有易磨损的压合部位都采用了可拆卸的镶块设计，长期使用出现压痕、磨损后只需要更换镶块就可以恢复加工精度，大幅降低了工装的后期维护成本。结构受力层面，

　　整套工装的施力路径做了专门的优化，操作时的作用力通过杠杆组件直接传递到成型压头上，基板承受的反作用力均匀分散到整个安装平面，不会出现局部应力集中导致的工装变形问题，即使长期反复使用，核心成型部位的位置精度也能保持稳定。对于小型五金加工门店、锯具生产维修班组、教学实训场景来说，这类手动弯折工装不需要接入电源、气源，整体结构简单可靠，操作人员不需要经过长时间的专业培训就可以上手操作，相比通用折弯设备更适合小批量、多频次的零散弯折加工需求，也可以作为大型折弯生产线的辅助补加工工装，处理一些大型设备不便加工的小型工件弯折工序。
