带CFD流场分析的离心风机叶轮结构

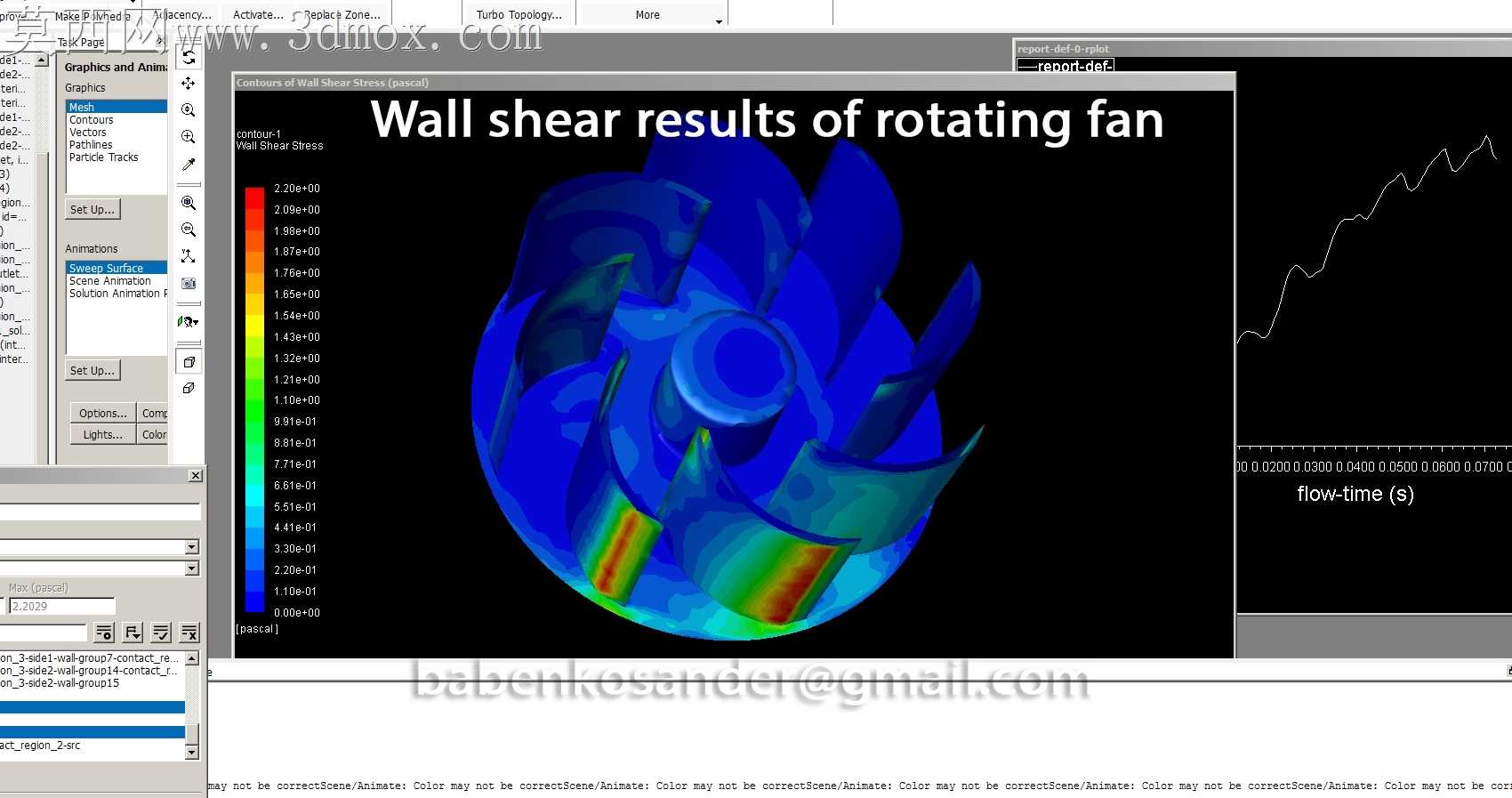

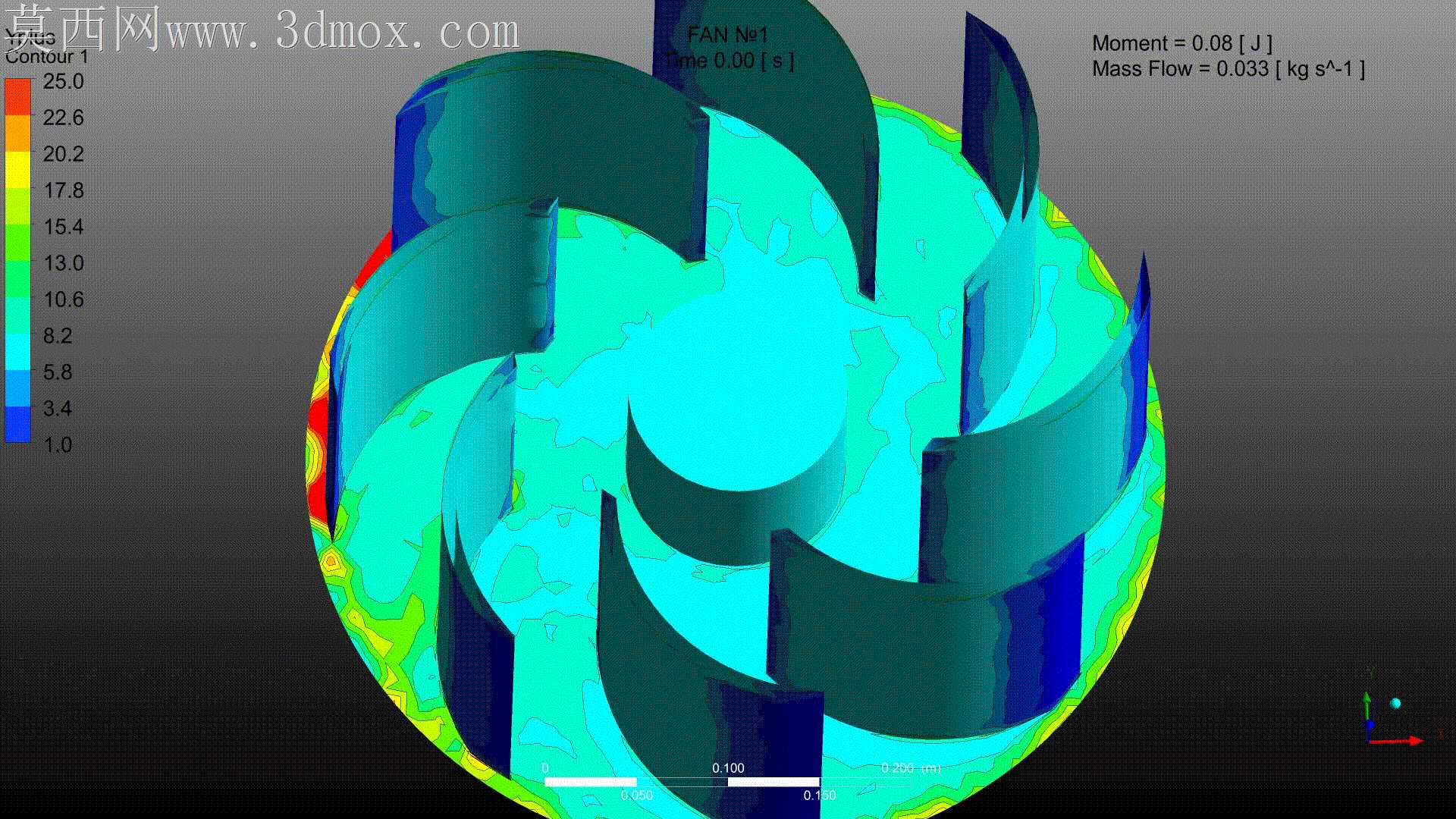

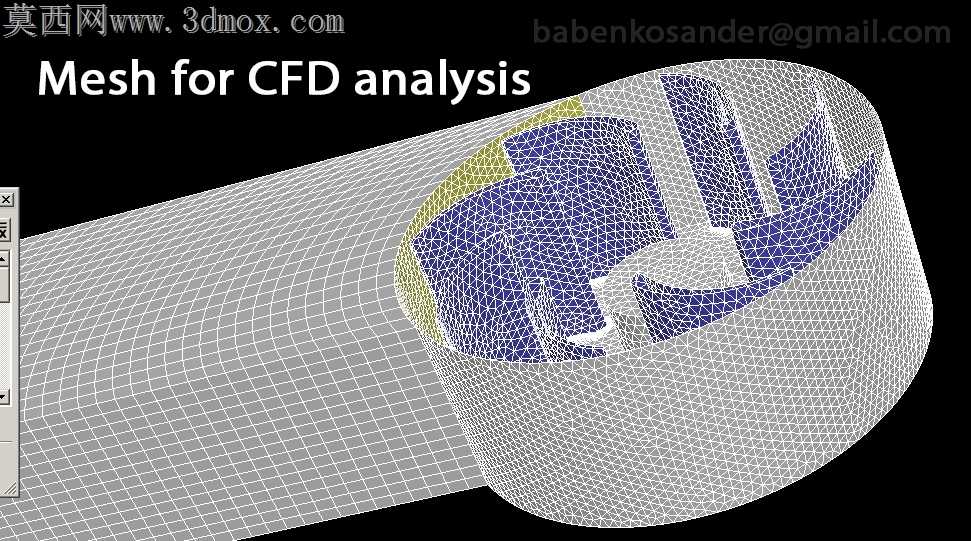

离心风机在实际工况中常出现叶片出口涡流区过大、气动效率偏低的问题，传统经验式修型往往要经过多轮样机试制才能验证效果，成本高且迭代周期长。这套叶轮结构在曲面处理阶段就针对流道内的速度分布做了针对性调整，叶片型线不再采用单一圆弧构造，而是顺着气流从轴向进入径向流出的转向轨迹做渐变曲率设计，靠近轮盘侧的叶片前缘做了小角度倒圆，避免气流刚进入流道就产生边界层分离。从流场仿真的云图能看到，调整后的叶片间流道内速度梯度过渡平缓，靠近轮盖侧的低速区范围被压缩到原结构的三分之一，叶片出口处的气流角和蜗壳入口的匹配度更高，能有效降低动压转静压过程中的能量损失。叶片厚度沿径向做了渐变处理，靠近轮毂连接位置厚度增加1.2mm，既保证高速旋转时的结构强度，避免离心力导致的叶片根部应力集中，又不会因为叶片过厚挤占流道过流面积，影响整机风量参数。相邻叶片的安装角偏差控制在0.3度以内，避免加工装配时的角度误差导致叶轮动平衡超标，减少运行时的振动噪音。轮盖和叶片的连接位置没有采用直角拼接，而是做了R2的过渡圆角，既减少流道内的气流扰动死区，也能降低焊接或铣削加工时的应力集中风险，避免长期交变载荷下出现焊缝开裂的问题。这套结构的仿真结果显示，在相同转速和入口流量条件下，叶轮的输出力矩更平稳，质量流量波动幅度控制在2%以内，气动效率比常规直叶片叶轮提升近8个百分点，能适配中小风量高风压的通风换气、设备散热场景。做结构调整时没有盲目追求叶片数量的增加，而是在现有叶片数基础上优化型线，避免过多叶片导致的流道阻塞问题，同时也控制了叶轮的整体转动惯量，降低电机启动时的瞬时负载。
