铝型材框架式熔融沉积成型3D打印机结构设计

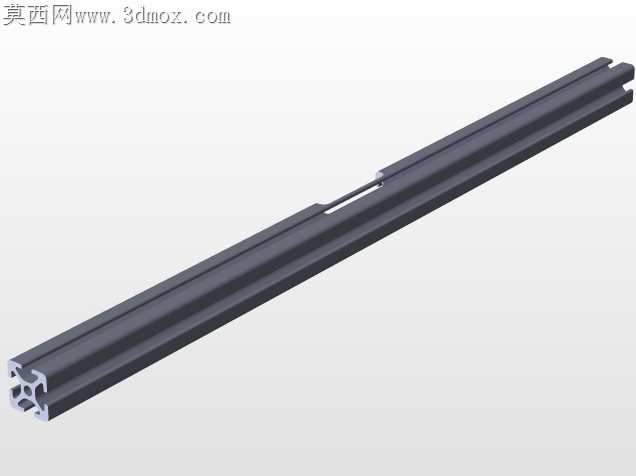

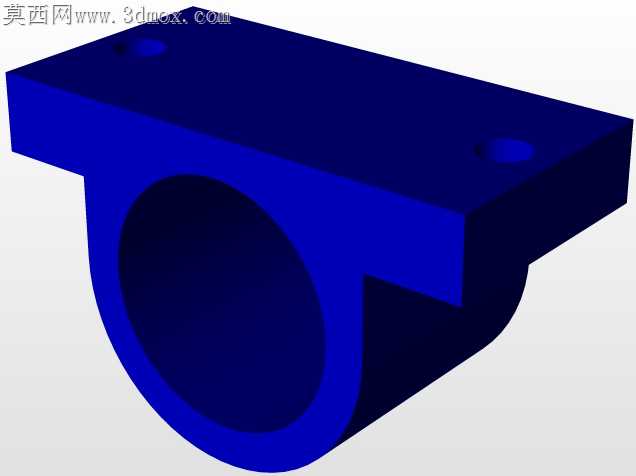

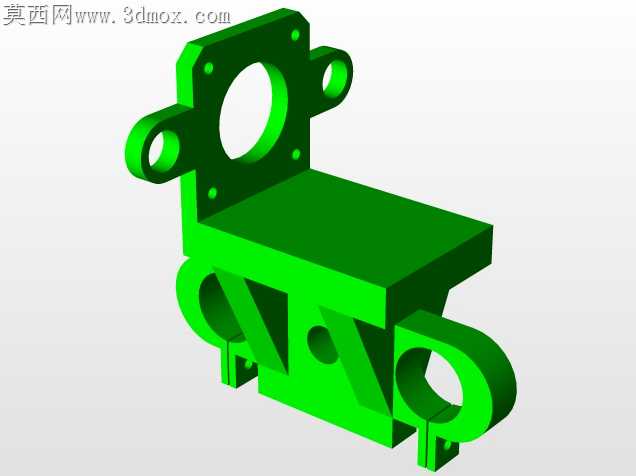

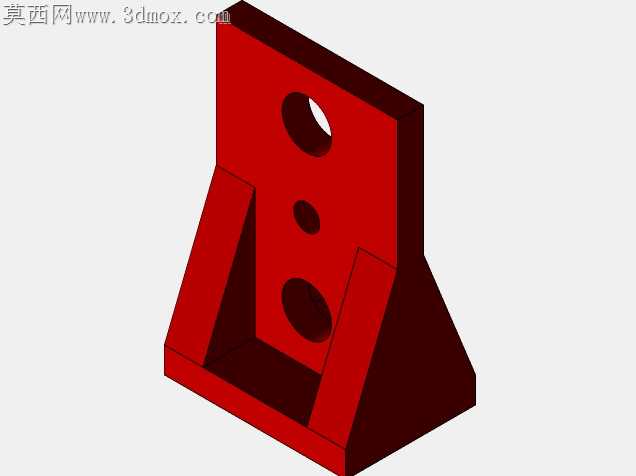

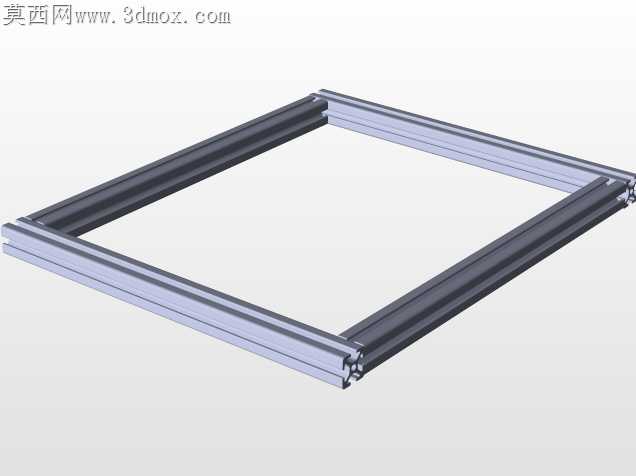

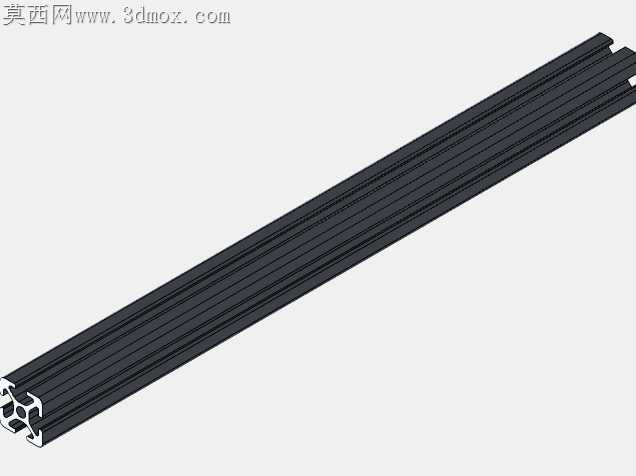

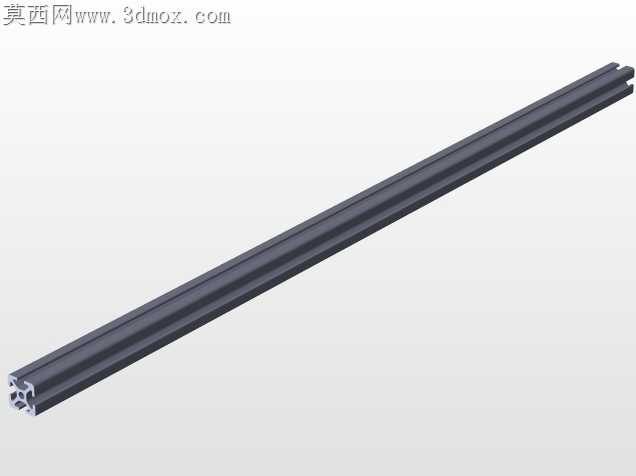

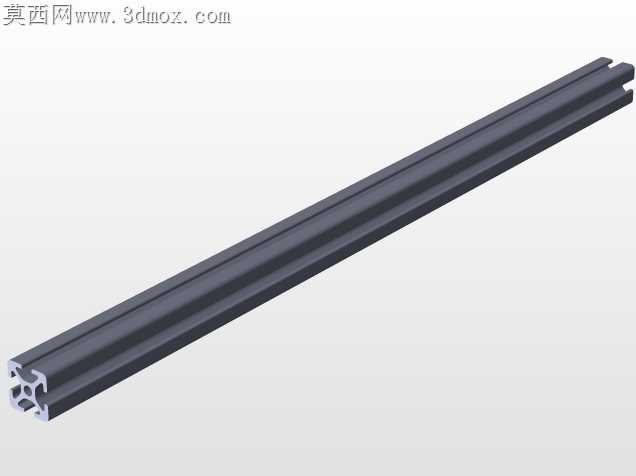

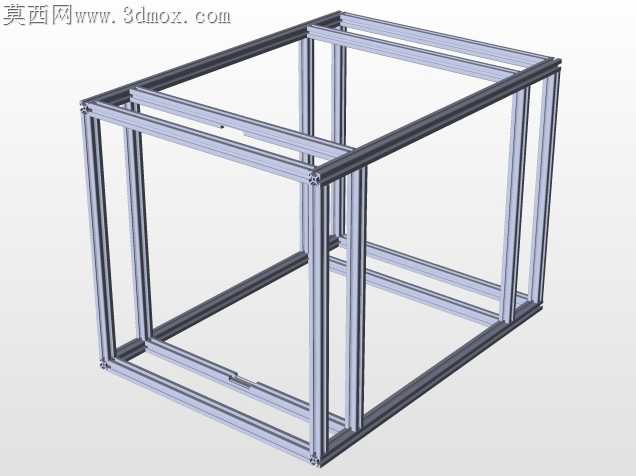

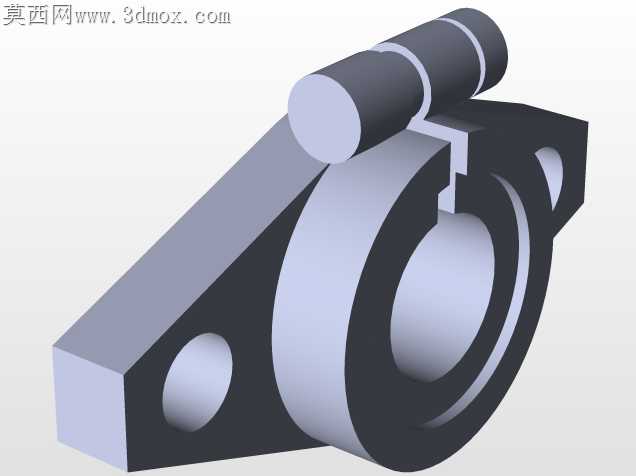

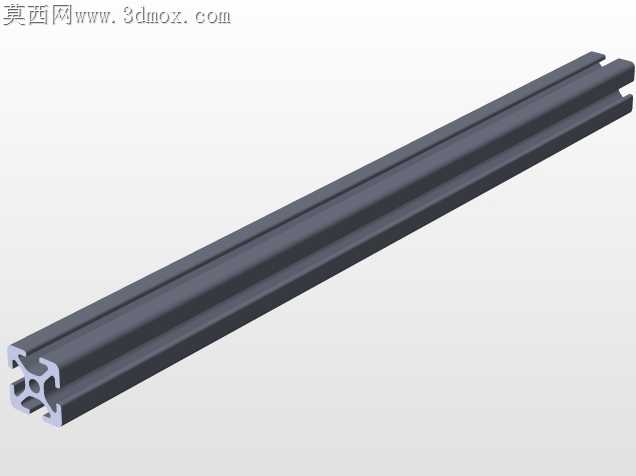

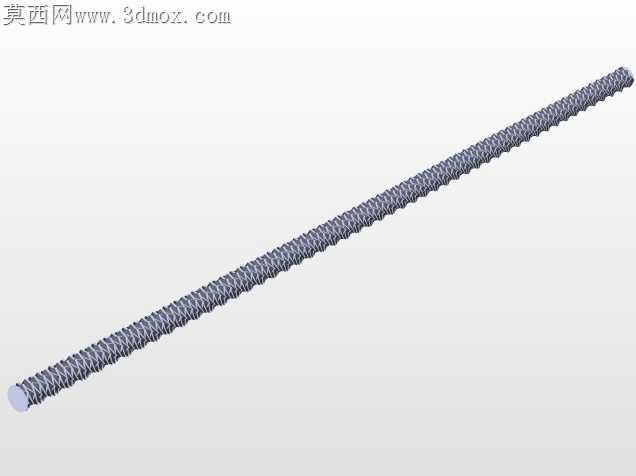

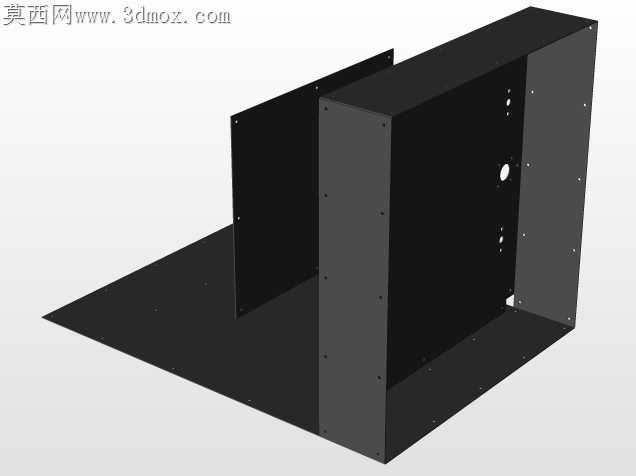

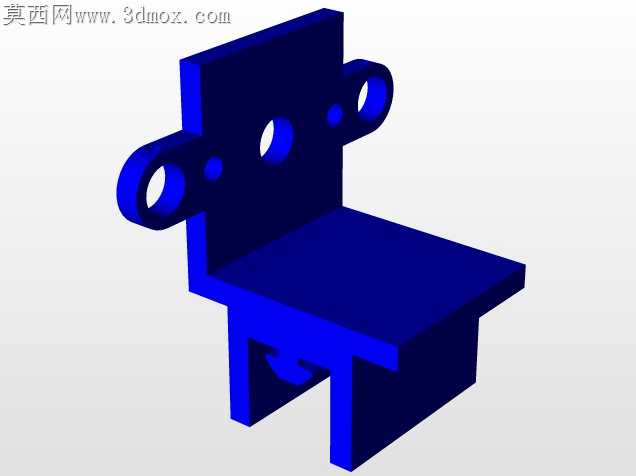

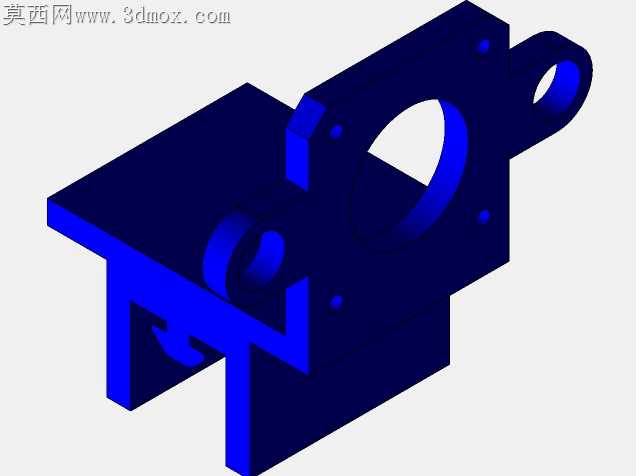

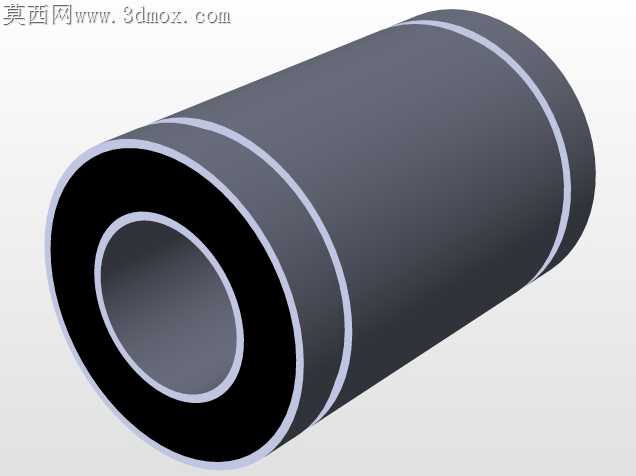

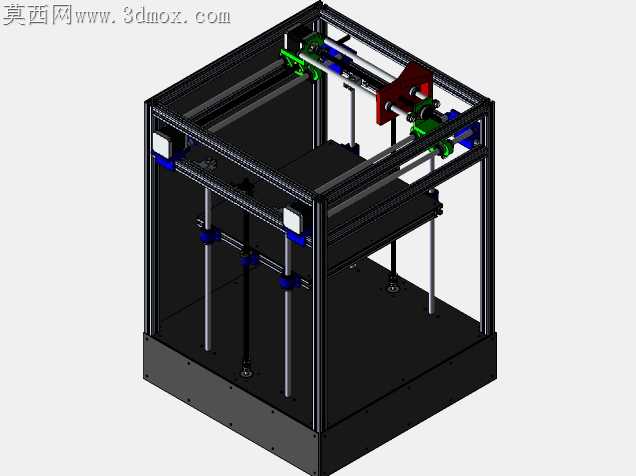

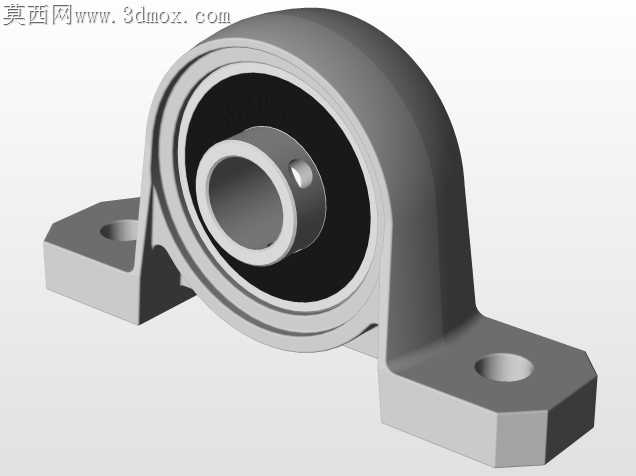

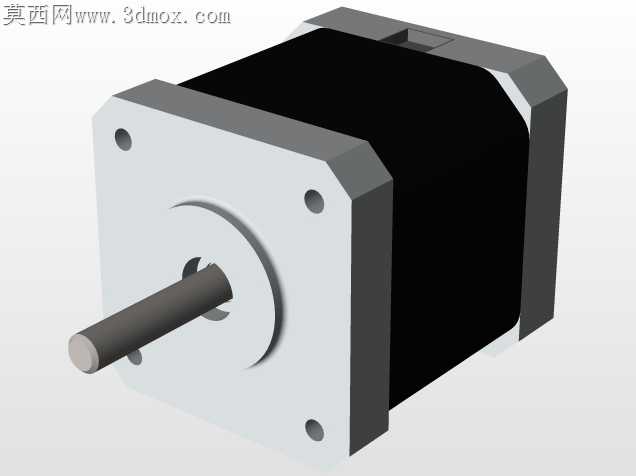

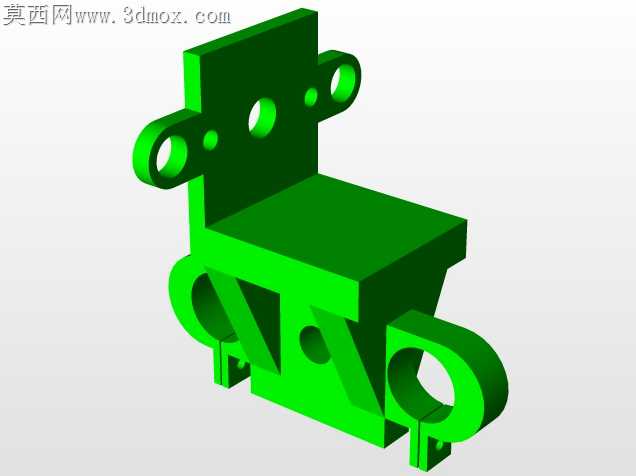

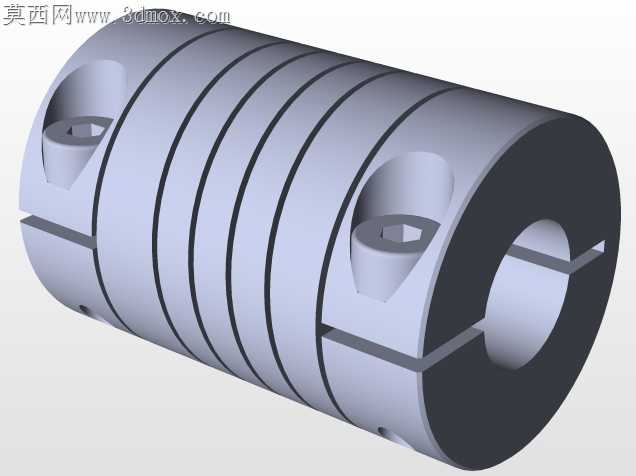

桌面级FDM设备长期存在框架共振导致打印层纹偏移的痛点，这款机型在框架选型阶段就放弃了常见的薄钣金折弯结构，直接采用标准工业铝型材搭建封闭立方体框架，型材槽口内置的滑块螺母不用提前预埋，后期调整光轴固定座位置时不用拆解整机组装，光轴穿过型材连接处的定位孔时，特意给孔位留了0.02mm的同轴度公差，避免多根光轴平行度超差导致运动滑块卡滞。Z轴传动没有选用单丝杆偏置布局，而是在平台四角布置光轴导向，丝杆居中布置的结构，打印平台上下运动时不会因为单侧受力出现翘头，哪怕打印200mm以上高度的大尺寸工件，平台边缘的层厚误差也能控制在0.05mm以内。X轴的运动拖链藏在型材上侧的槽内，走线不会和运动的打印头产生干涉，拖链弯曲半径选的是15mm规格，刚好容纳加热头、限位开关的线材，不会因为弯曲半径过小反复折损线芯。打印头的安装座做了分体式设计，挤出机和加热块之间留了20mm的散热间隙，不用额外加装大体积散热风扇就能避免喉管堵料，固定加热块的螺丝孔特意做了沉头处理，螺丝锁紧后不会突出安装面刮蹭打印工件。底部的电控安装区和上部打印腔做了物理分隔，打印时的高温不会飘到电控板区域导致电容元件寿命衰减，框架底部的四个脚座预留了减震垫安装槽，装上橡胶减震垫后能抵消高速打印时的电机振动传递到工作台面。Y轴的传动皮带张紧结构做了快调设计，不用拆打印平台就能用内六角扳手调整皮带张紧度，皮带张紧力控制在12N左右，既不会因为过紧加大电机负载，也不会因为过松出现传动丢步。框架外侧预留了透明亚克力板的安装槽，后期加装 enclosure 后能打印ABS这类易翘曲的工程材料，不用额外打孔固定亚克力板，所有型材连接处的角码都藏在型材内部，外观看不到突出的固定件，不会在搬运设备时剐蹭操作人员。
