数控机床用精密索巴虎钳结构设计

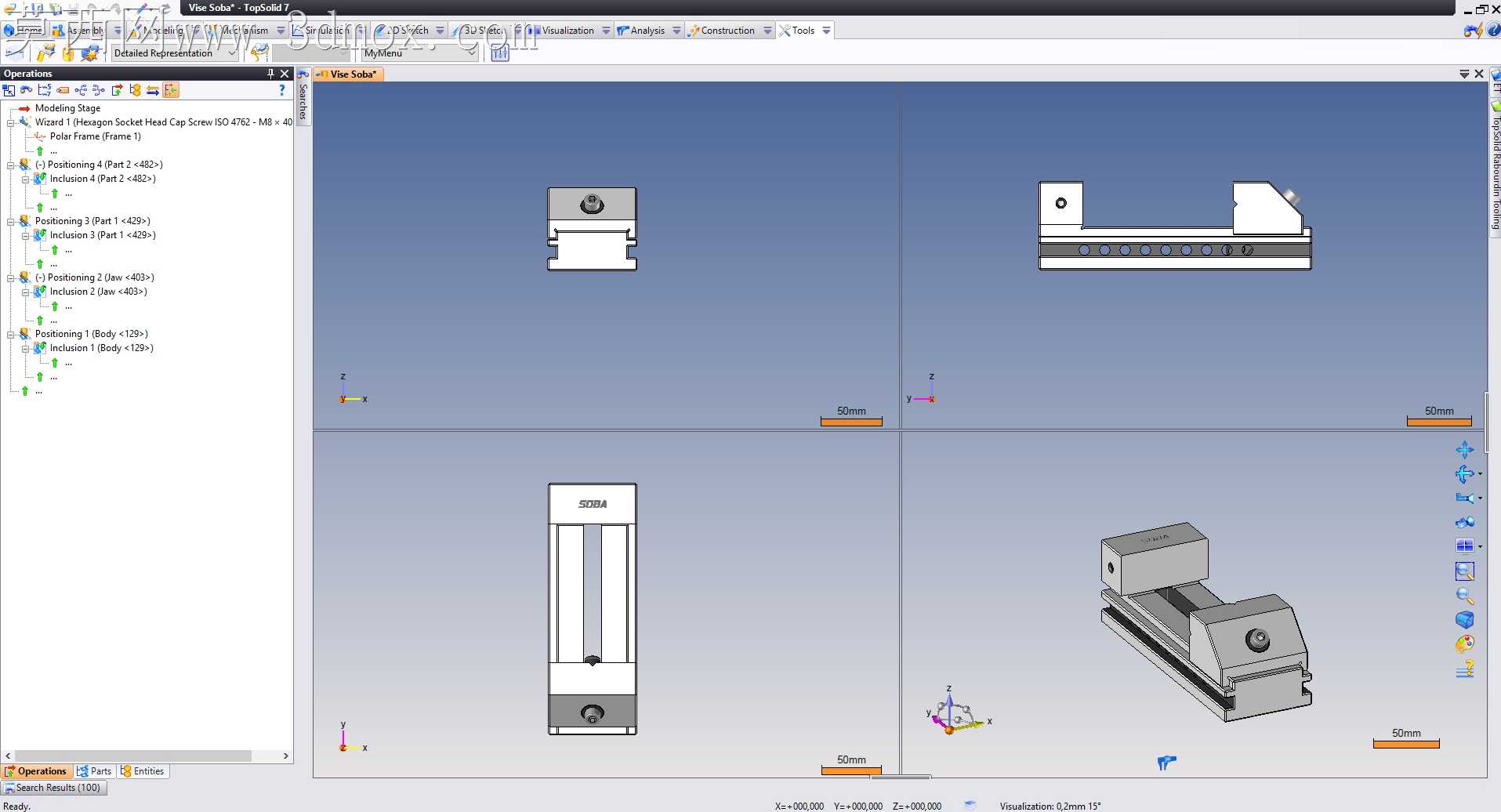

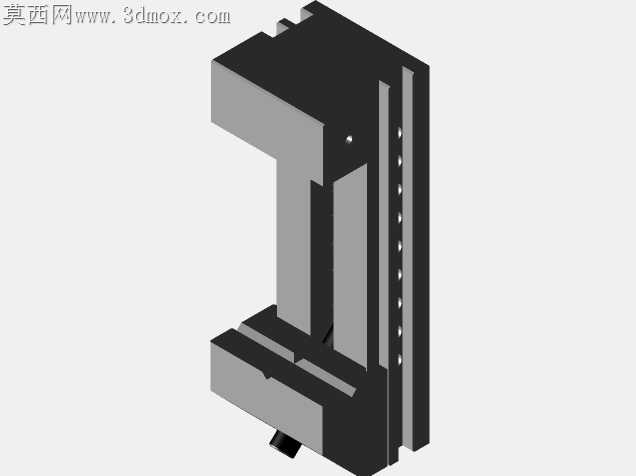

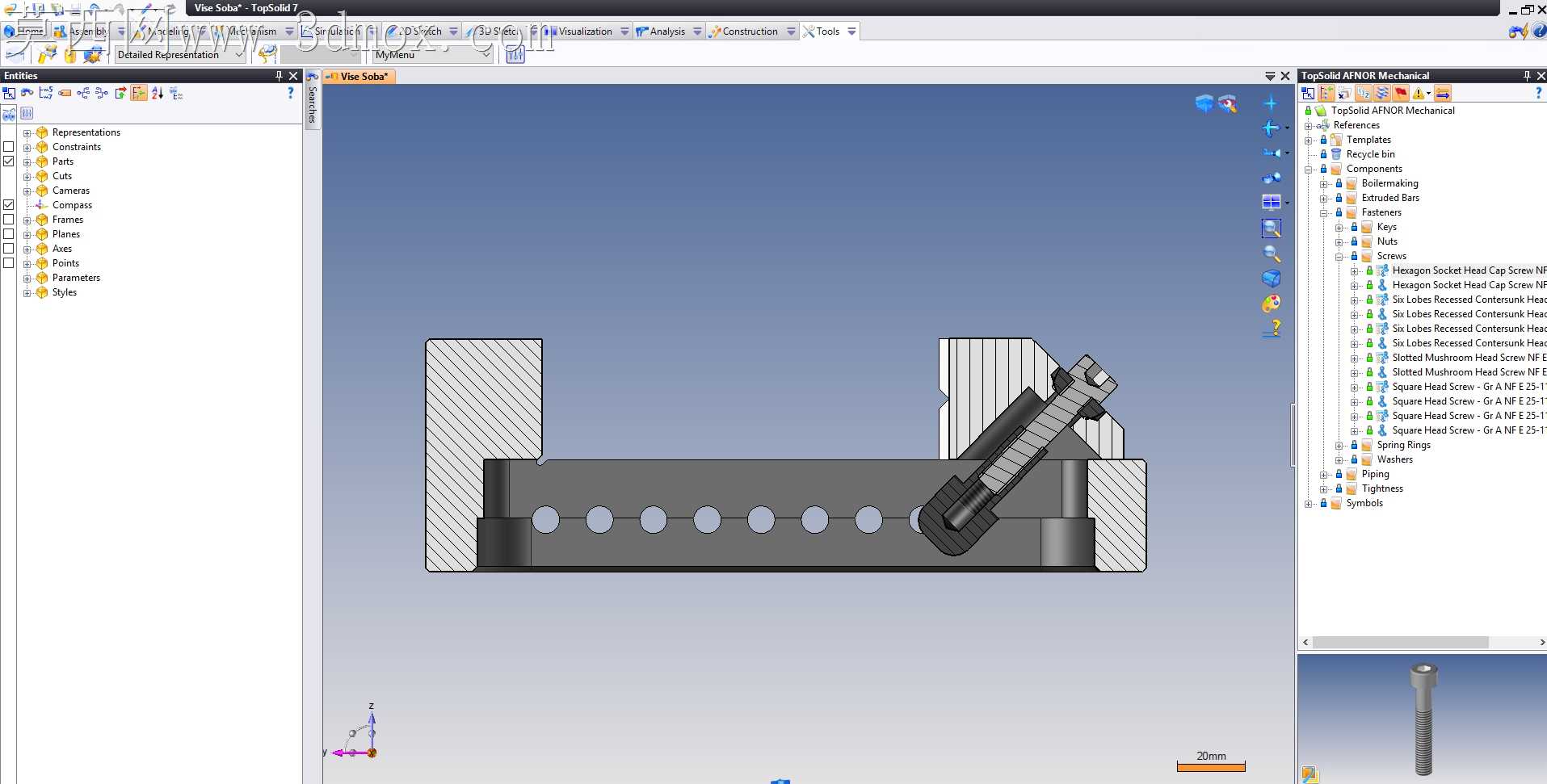

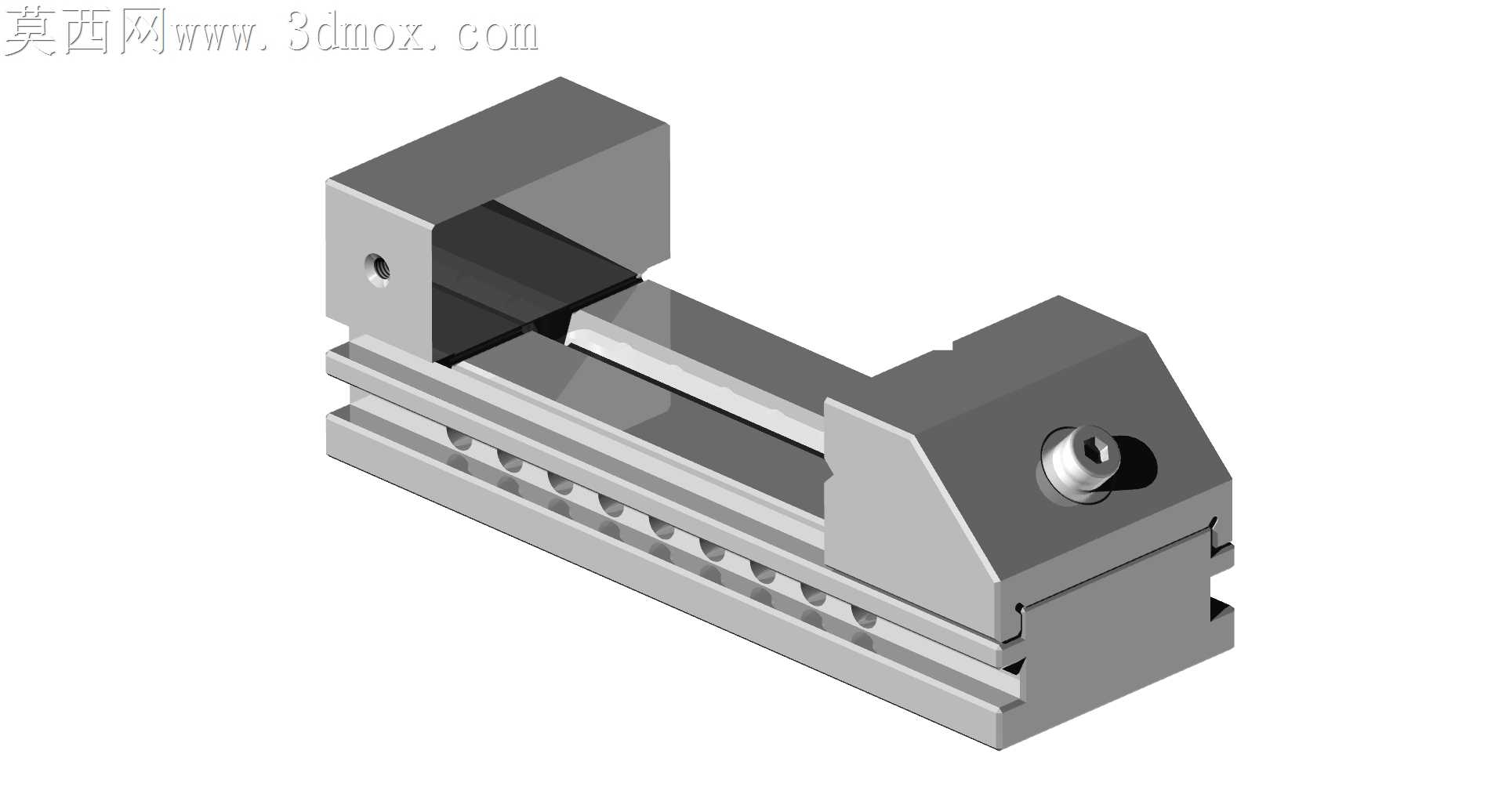

之前在车间调试数控铣工位时，碰到过普通虎钳夹持薄壁铝件出现压痕、批量加工时钳口平行度跑位的问题，拆检旧钳发现导轨面的铁屑嵌槽太浅，每次清扫都要抠半天，还容易把滑动面刮出毛刺，直接影响装夹精度。做这套虎钳结构的时候，特意把固定钳身的导轨排屑槽做了等距加深，槽边倒了15度的斜角，切削液冲的时候能直接把碎铝屑、铁屑带出去，不会卡在滑动副里磨坏配合面。活动钳块的锁紧螺孔位置反复调了三次，一开始把锁紧点放在钳块上部，锁死的时候钳口会出现微小的上翘，薄件夹持时上端会有0.02mm的缝隙，后来把锁紧孔下沉到钳块中下部，配合底部的导向条做了过盈0.01mm的配合公差，锁死时整个钳块受力均匀，钳口上下的夹持力差控制在0.005mm以内，加工硬铝、45号钢件的时候不会出现工件翘动的情况。钳身侧面的定位孔做了H7的精度公差，能直接配合机床工作台上的定位销做快速换装，不用每次打表找正，换型时间能缩短近三分之一。之前跨软件转档的时候，一开始曲面缝合出现过微小的破面，尤其是钳口的防滑齿槽和导轨的过渡面，后来逐面检查修复了相切偏差，保证各个格式转档后都能直接出工程图，不会出现几何错误。做量产结构取舍的时候，没有选一体铸造成型的钳身，而是把固定钳身和导轨座做了分体式设计，后期如果导轨面磨损，只需要更换导轨条就行，不用整个钳身报废，维护成本能降不少。钳口的防滑齿没有做太尖锐的齿形，而是做了小圆弧过渡的齿尖，夹持精加工面的时候不会留下太深的压痕，要是装夹软质工件还能直接在钳口上贴铜皮，预留的安装螺孔位置刚好适配通用的软钳口配件。之前实训带学生做类似夹具设计的时候，很多人会忽略滑动面的润滑槽设计，这套虎钳在导轨侧面加了隐形的润滑油槽，日常维护的时候注一次油能保证半个月的滑动顺畅，不会因为切削液干结出现滑动卡滞的问题。整个结构没有多余的装饰性特征，所有的倒角、圆角都是为了清理铁屑、避免应力集中设计的，钳身的减重槽也做了等壁厚设计，不会因为壁厚不均出现热处理变形，实际加工出来的成品平行度、垂直度都能达到精密夹具的行业要求，适配绝大多数数控铣、加工中心的装夹需求，不管是做小批量零件加工还是工装实训演示都能满足使用要求。
