工业级双仓集料下料漏斗结构设计

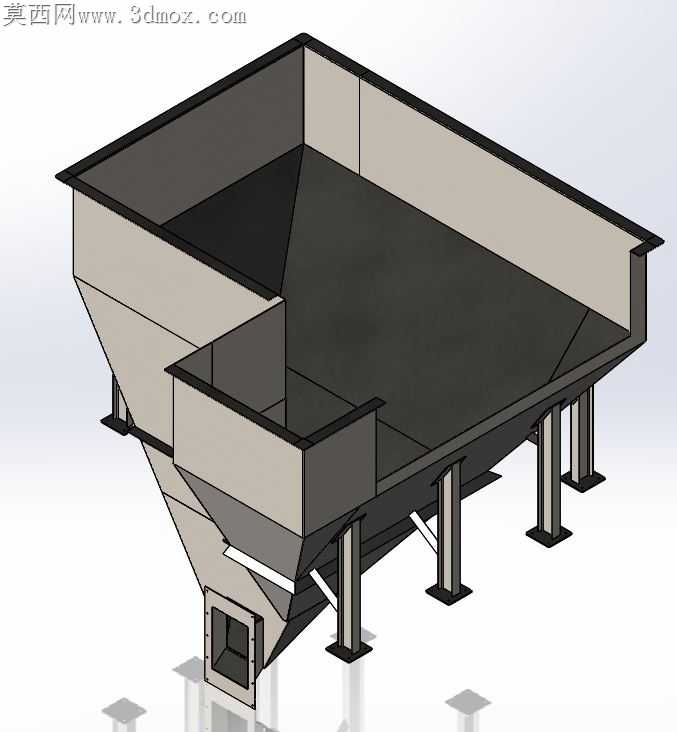

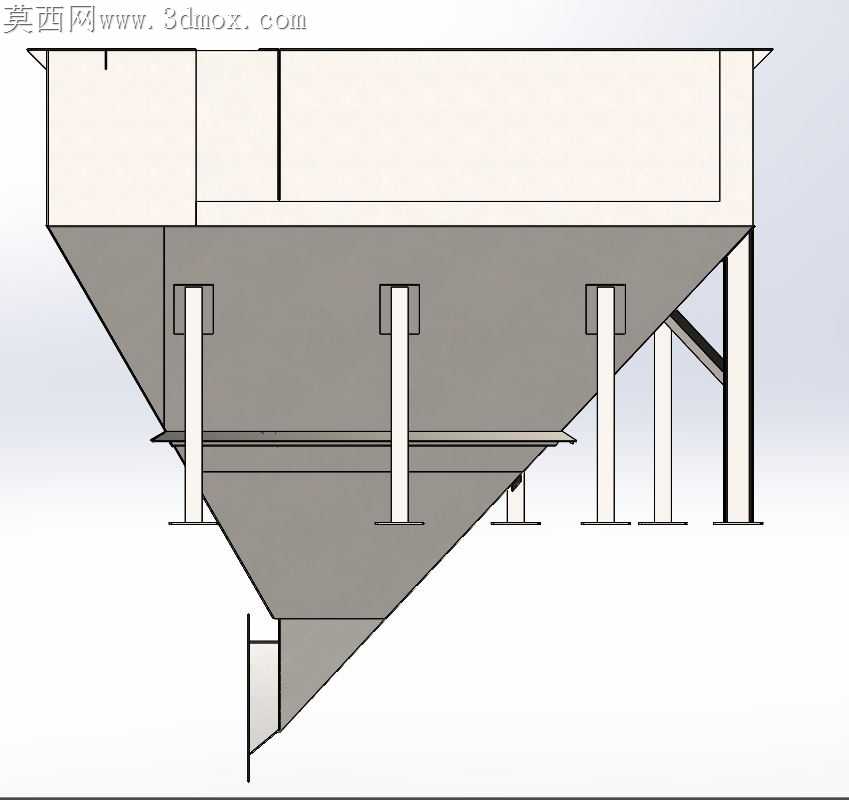

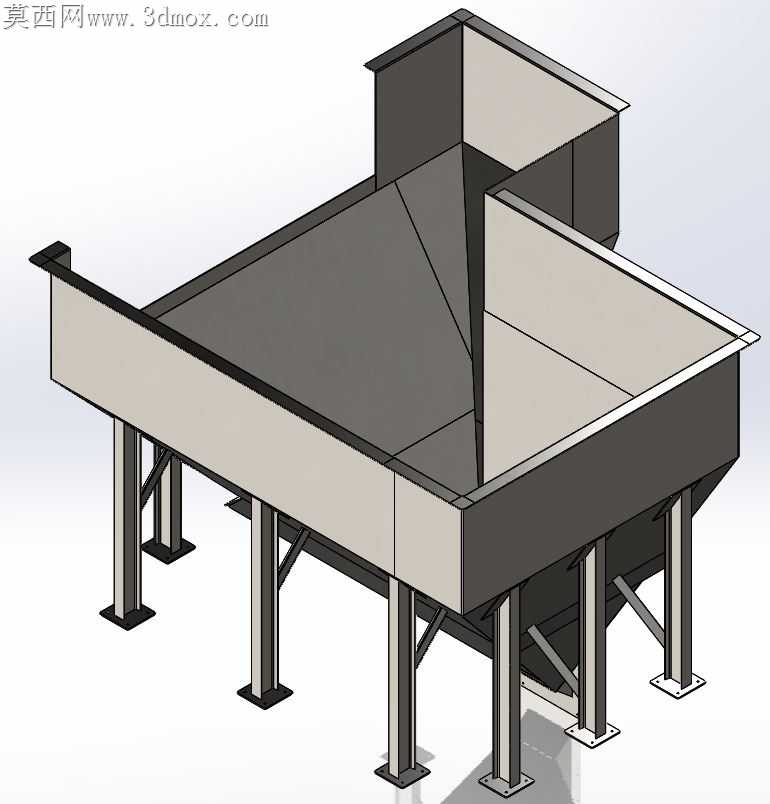

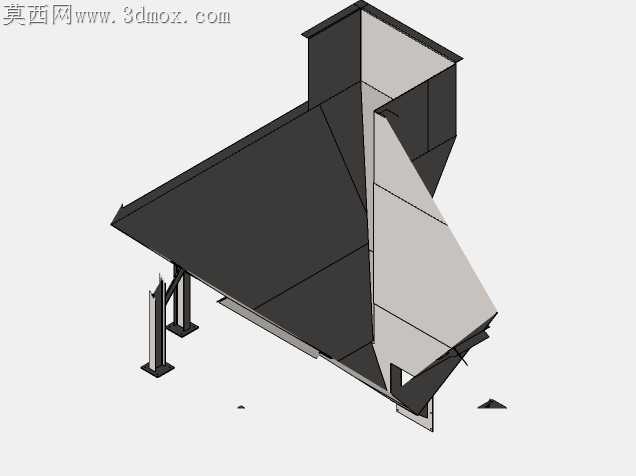

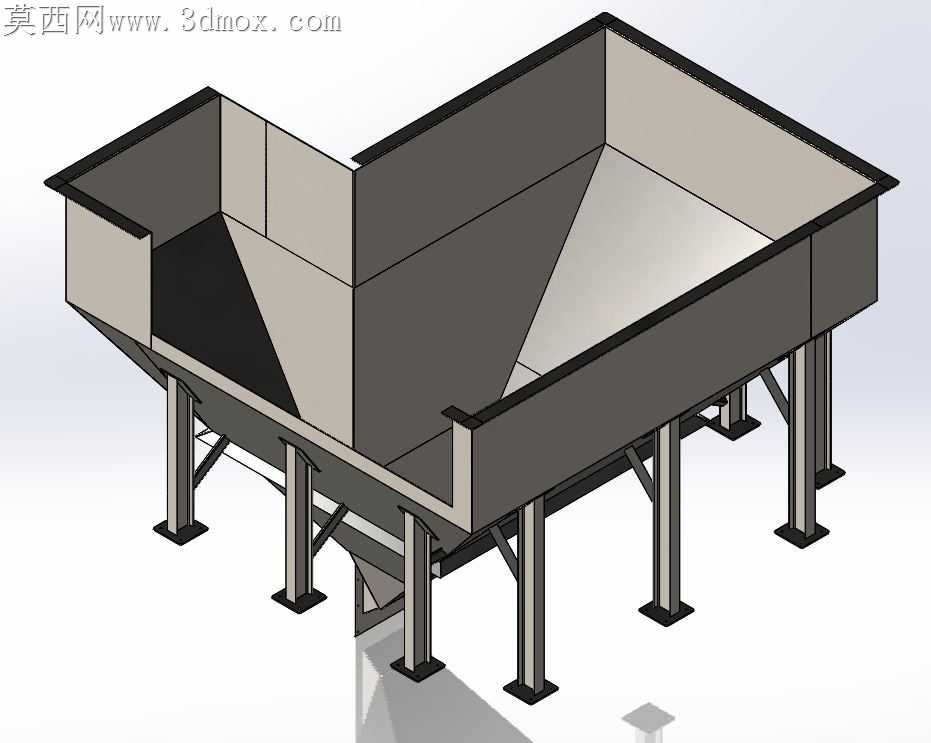

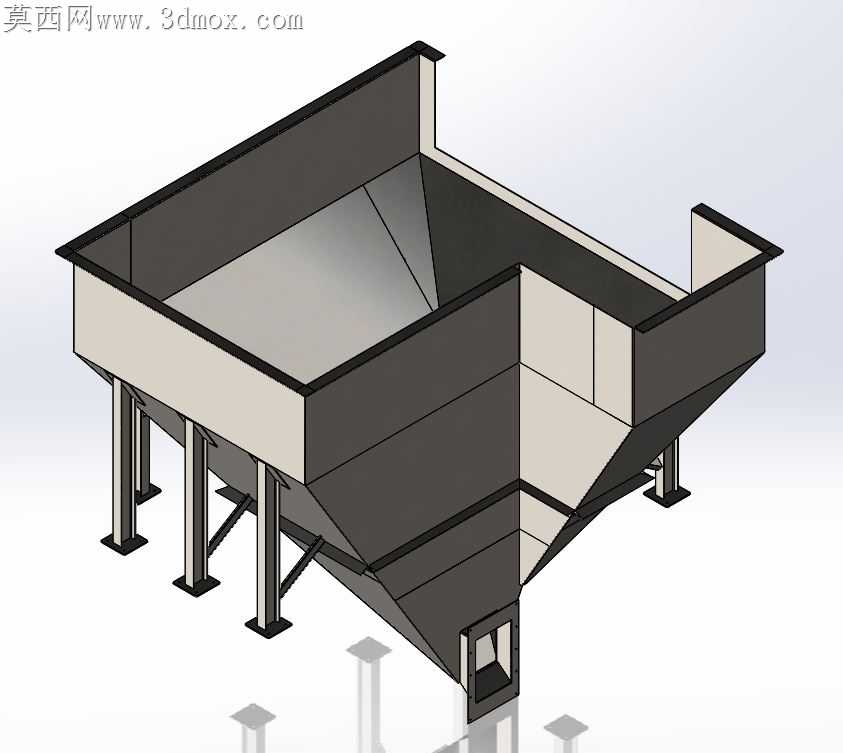

散料输送工况里，普通单仓漏斗常出现物料架桥、下料偏载冲蚀侧壁的问题，这款双仓集料漏斗的结构设计，从加工适配的角度做了多处落地性调整。斜壁的倾角没有照搬通用45度经验值，而是针对常见颗粒、粉状混合物料的安息角做了微调，靠近出料口的区段倾角加大2度，避免湿黏物料挂壁积料，同时斜壁拼接处全部采用外焊缝设计，内壁全程无凸起焊瘤，不会给物料流动留下卡滞点。支撑立柱的排布没有做等距均分，靠近双仓交汇的重载区加密了立柱数量，每根立柱底部都加了方形承重脚板，脚板与立柱的连接位置加了三角加强筋，抵消满料时立柱承受的侧向弯矩，避免长期使用后立柱外倾变形。双仓之间的分隔板没有做垂直直壁，而是顺着料流方向做了倾斜过渡，分隔板与两侧仓壁的连接位置做了圆弧倒角处理，既减少了物料在分隔板根部的堆积，也降低了焊接时的应力集中风险，避免满料载荷下焊缝开裂。出料口的法兰边框做了加厚处理，法兰上的螺栓孔采用长圆孔设计，现场对接下游输送设备时，可以抵消安装时的位置偏差，不用二次扩孔耽误安装进度。仓体顶部的外翻边做了折边加强，没有额外加焊加强筋，既减少了焊接工作量，折边形成的刚性结构也能避免仓口受物料冲击变形。斜壁外侧的斜撑没有采用满焊固定，而是采用分段间断焊，减少焊接热输入带来的壁板变形，毕竟薄壁仓板一旦焊后变形，内壁的平整度被破坏，很容易出现积料死角。仓体边角的位置全部做了小圆弧过渡，没有尖锐直角，既避免加工时的割手风险，也减少了应力集中点，长期受物料冲击也不容易出现边角开裂。出料口的方形接口尺寸匹配常规溜槽规格，不用额外做变径接头，现场安装可以直接对接，减少现场加工的工作量。
