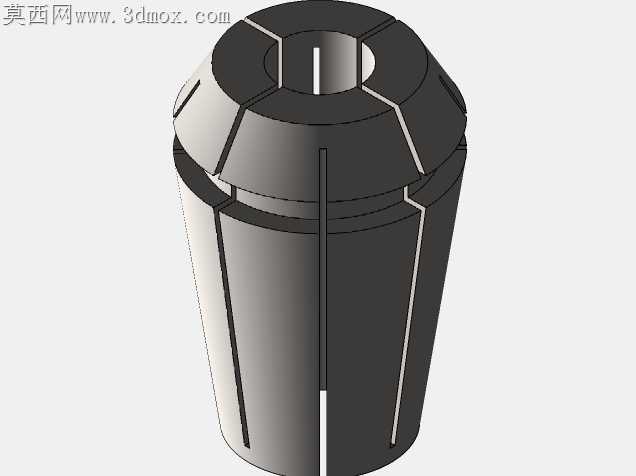

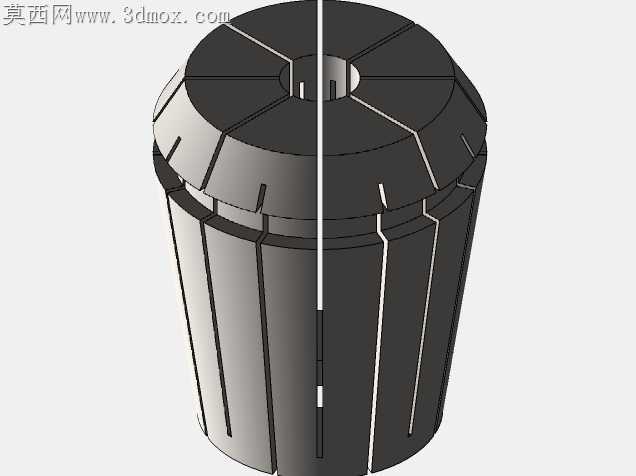

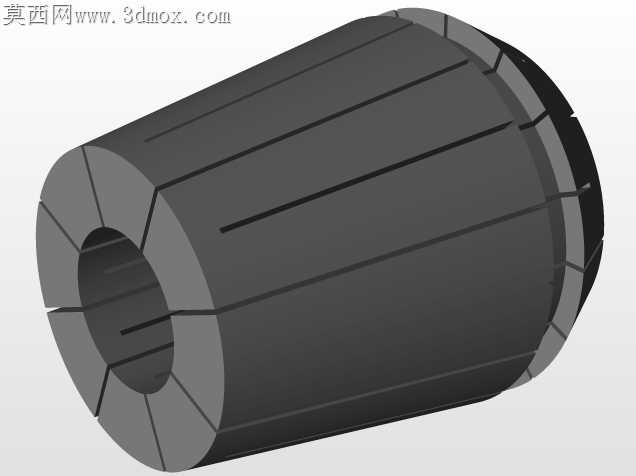

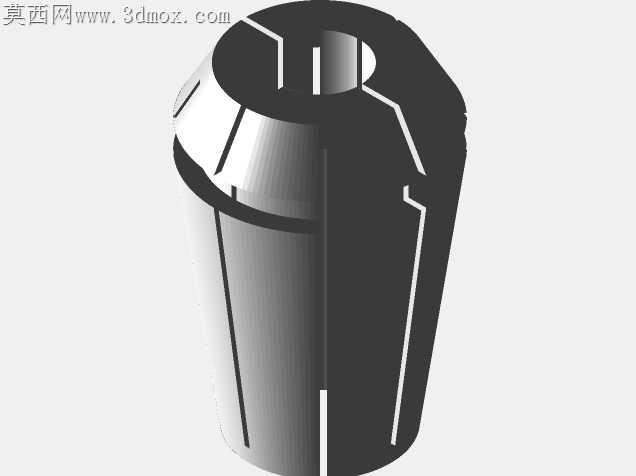

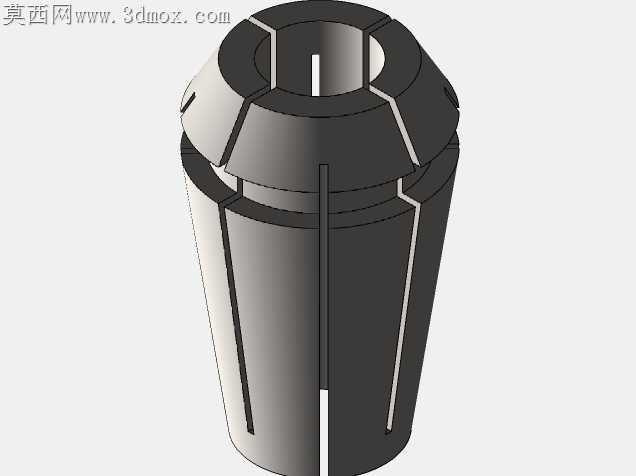

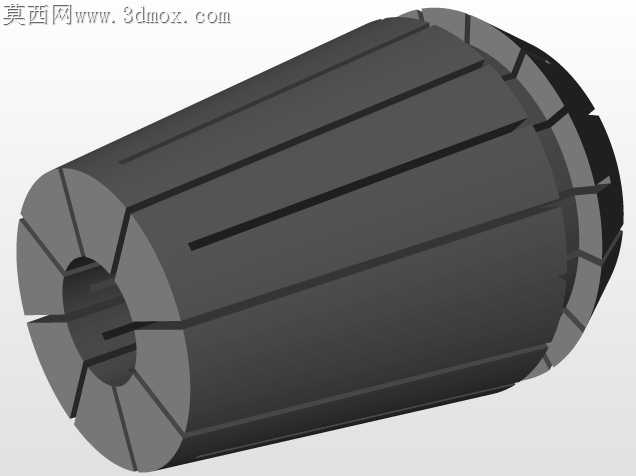

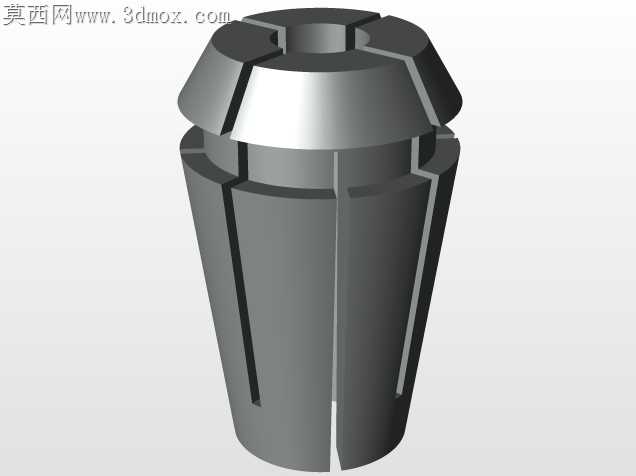

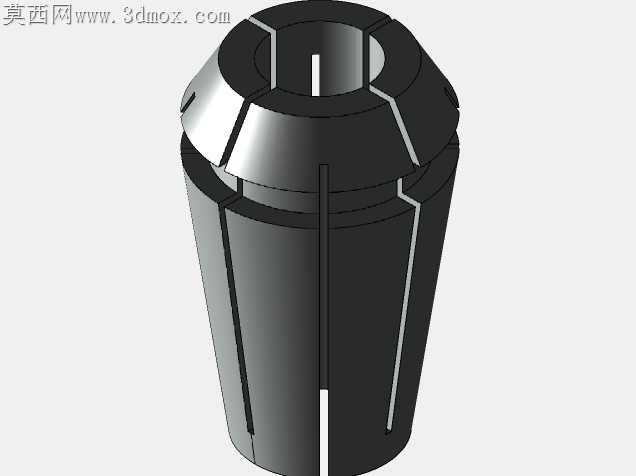

多规格ER弹性筒夹精密结构设计

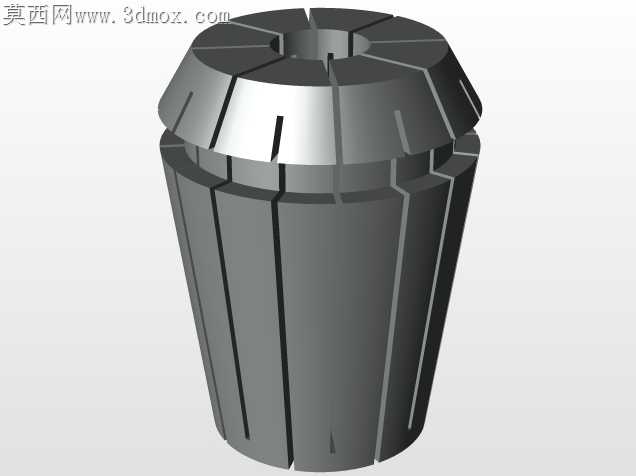

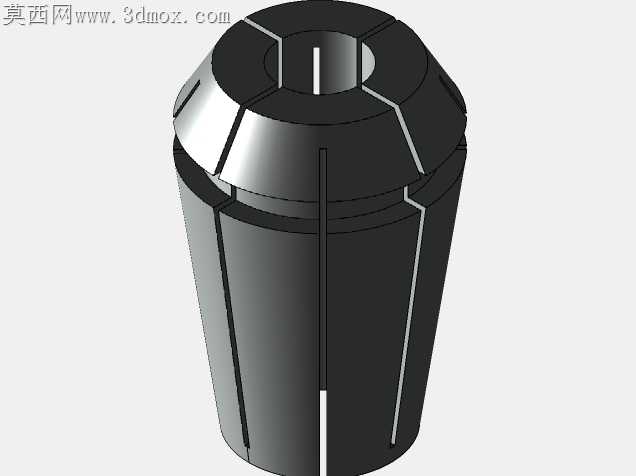

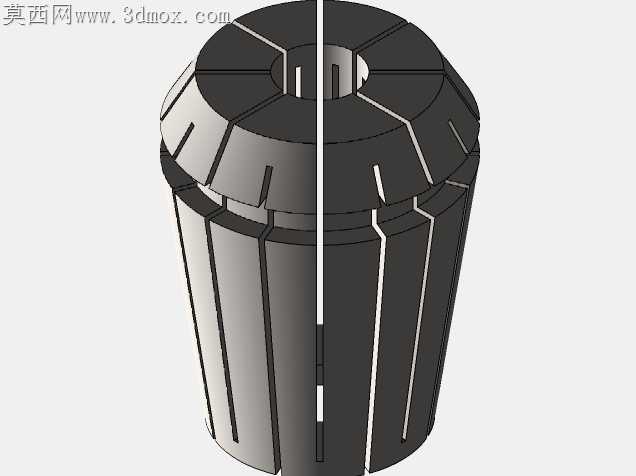

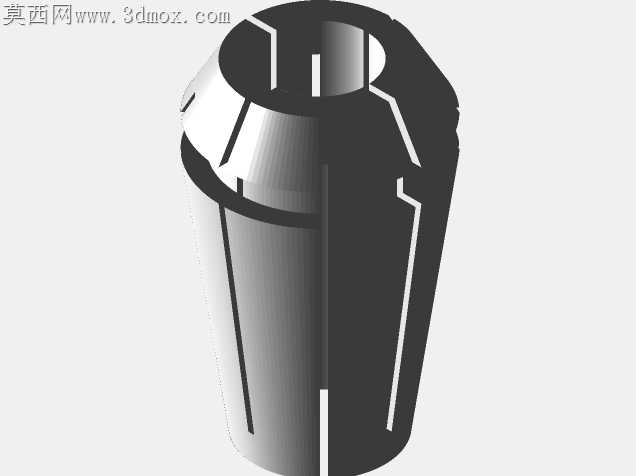

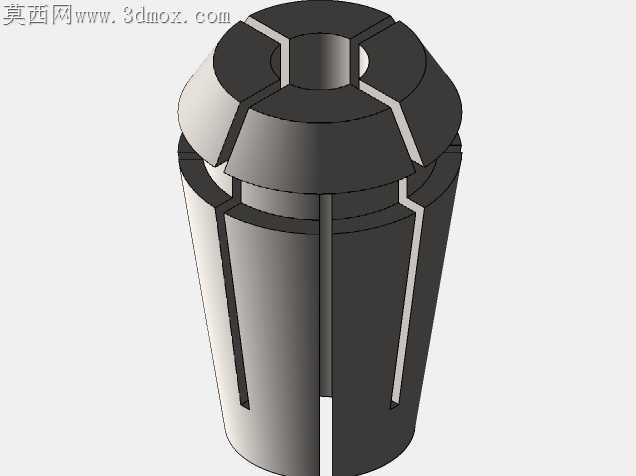

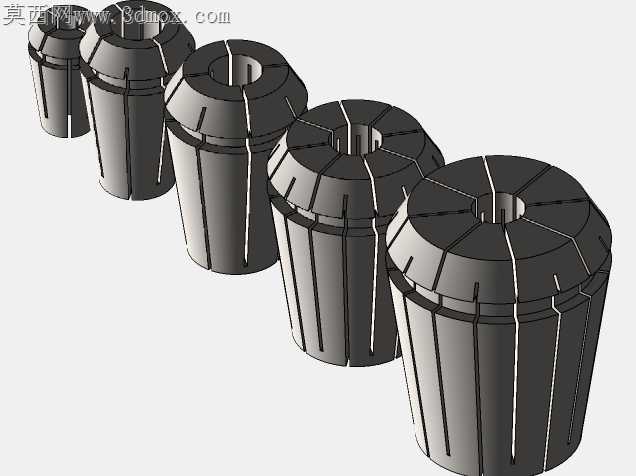

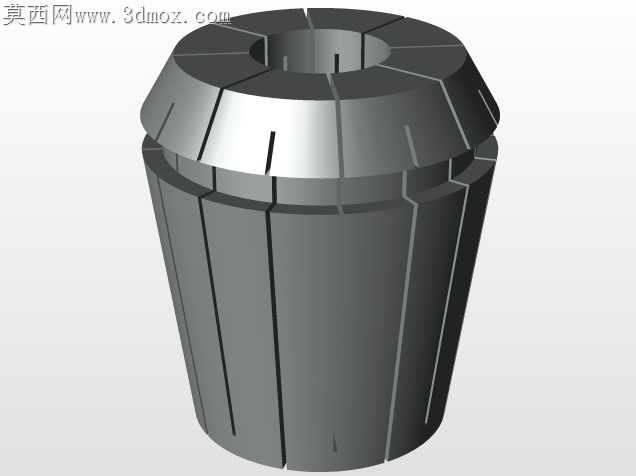

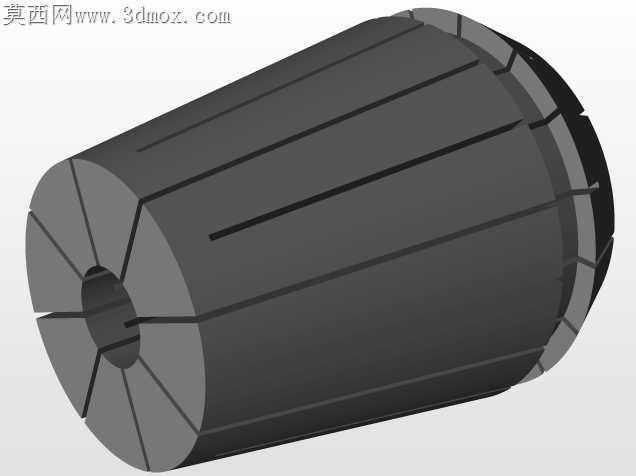

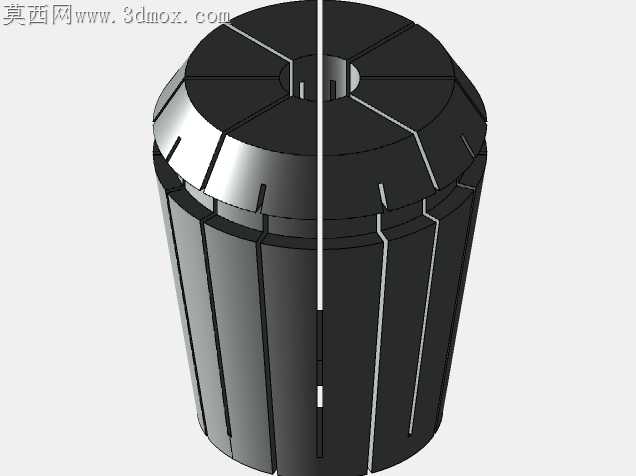

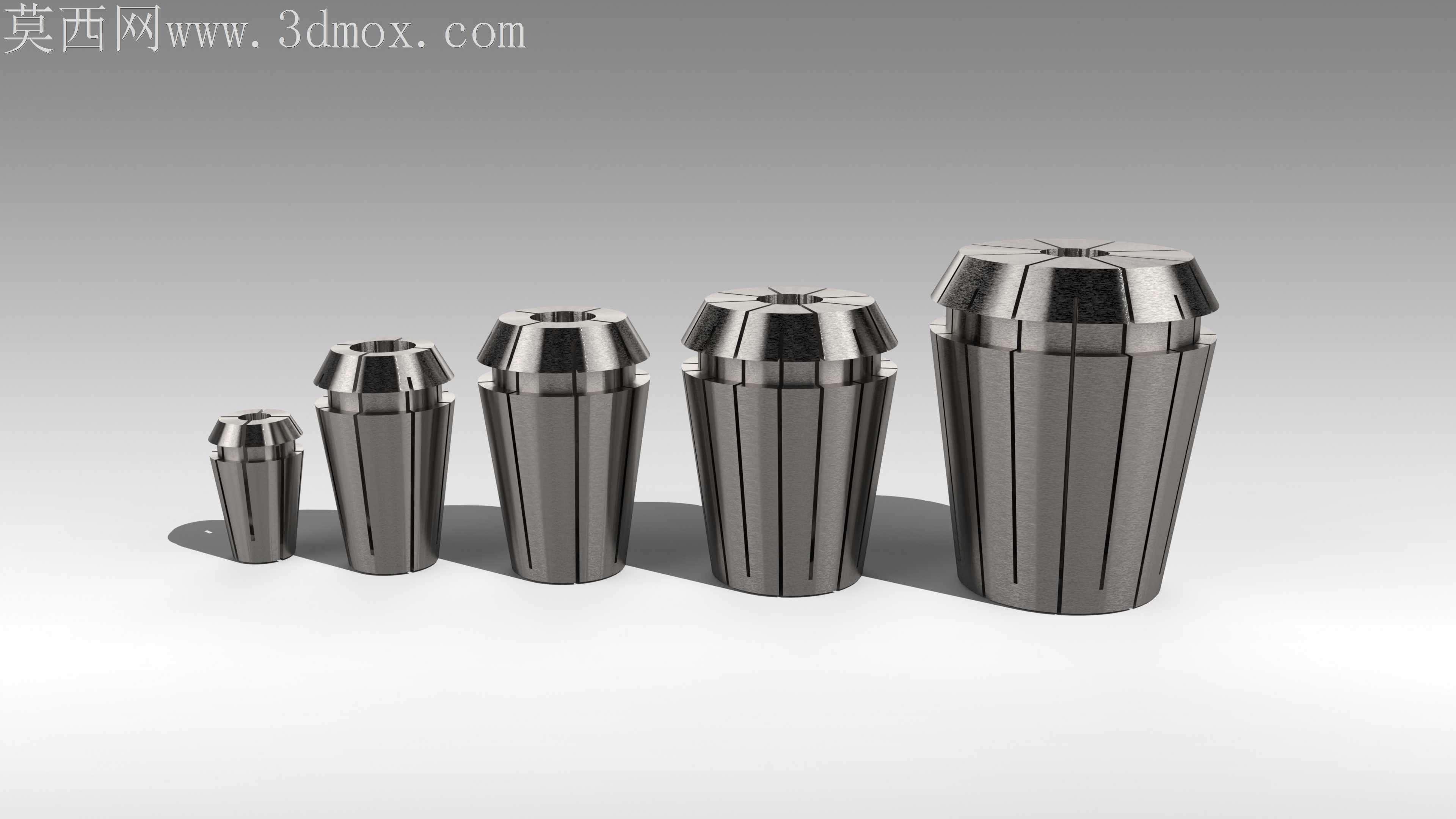

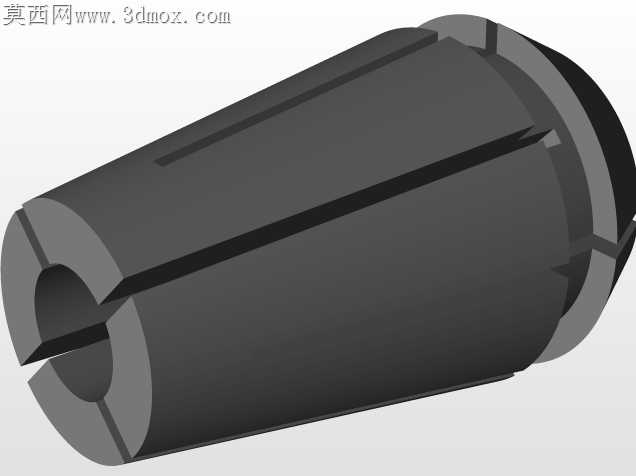

数控加工现场常遇到筒夹锁紧后刀具径向跳动超差、小规格夹头反复拆装后涨裂、大夹持力工况下筒夹锥面与刀柄贴合不全的问题，这套多规格ER弹性筒夹的结构设计，完全围绕加工适配的核心需求打磨细节。锥面的接触精度直接决定夹持刚性，设计时没有采用市面上常见的全锥面等壁厚结构，而是针对不同规格的夹持孔径调整了开槽段的壁厚梯度：ER11这类小尺寸夹头，开槽末端的应力集中区做了圆弧过渡增厚，避免锁紧时开槽根部受交变应力出现裂纹，毕竟小孔径筒夹本身壁厚有限，常规直槽收尾的结构在频繁换刀后，开裂失效的概率能高出三成以上。大规格的ER32夹头，锥面靠近大端的位置做了0.02mm的微退让量，锁紧时筒夹受压变形，这个退让量刚好能让锥面中部与刀柄锥孔实现85%以上的有效接触，不会出现大端顶死、小端悬空的假贴合情况，高速切削时能有效抑制刀具的颤振。开槽的排布也做了适配调整，没有沿用等分直槽的通用设计，而是根据不同规格的夹持范围调整了槽宽与槽深的比例：夹持4毫米孔径的ER11夹头，槽宽控制在0.8毫米，既保证足够的收缩量，又避免槽宽过大导致夹持时碎屑嵌入槽缝，影响装夹精度；8毫米孔径的几款夹头，槽深延伸到距小端面1.5毫米的位置，锁紧时的收缩变形更均匀，夹持柄径公差在h6范围内的刀具时，径向跳动能稳定控制在0.005毫米以内。筒夹内孔的夹持段没有做全长度的光面设计，而是在靠近小端的位置做了一圈极浅的防滑纹，不会损伤刀具柄部的镀层，又能在重切削时提供足够的静摩擦力，避免刀具出现轴向窜动。不同规格夹头的锁紧行程也做了匹配计算，ER16、ER20、ER25三款常用规格，锁紧时的轴向压缩量控制在1.2-1.5毫米区间，既不会因为压缩量过小导致夹持力不足，也不会因为压缩量过大加速筒夹的弹性疲劳，正常工况下的重复装夹寿命能比普通筒夹提升近40%。锥面的表面粗糙度设计值控制在Ra0.4，内孔夹持段控制在Ra0.8，兼顾了贴合精度和夹持摩擦力，不会因为表面过于光滑出现锁不紧的情况，也不会因为粗糙度过高磨损刀具柄部。现场试装验证时，搭配同精度等级的ER刀柄，夹持6毫米硬质合金铣刀做8000转的侧铣加工，连续加工4小时后测量刀具径向跳动，变化量不超过0.003毫米，完全能满足精密零件加工的装夹需求，即便是做铝件的高速精加工，也不会出现因为筒夹刚性不足导致的工件表面振纹问题。
