防水型50W恒流LED驱动电源结构

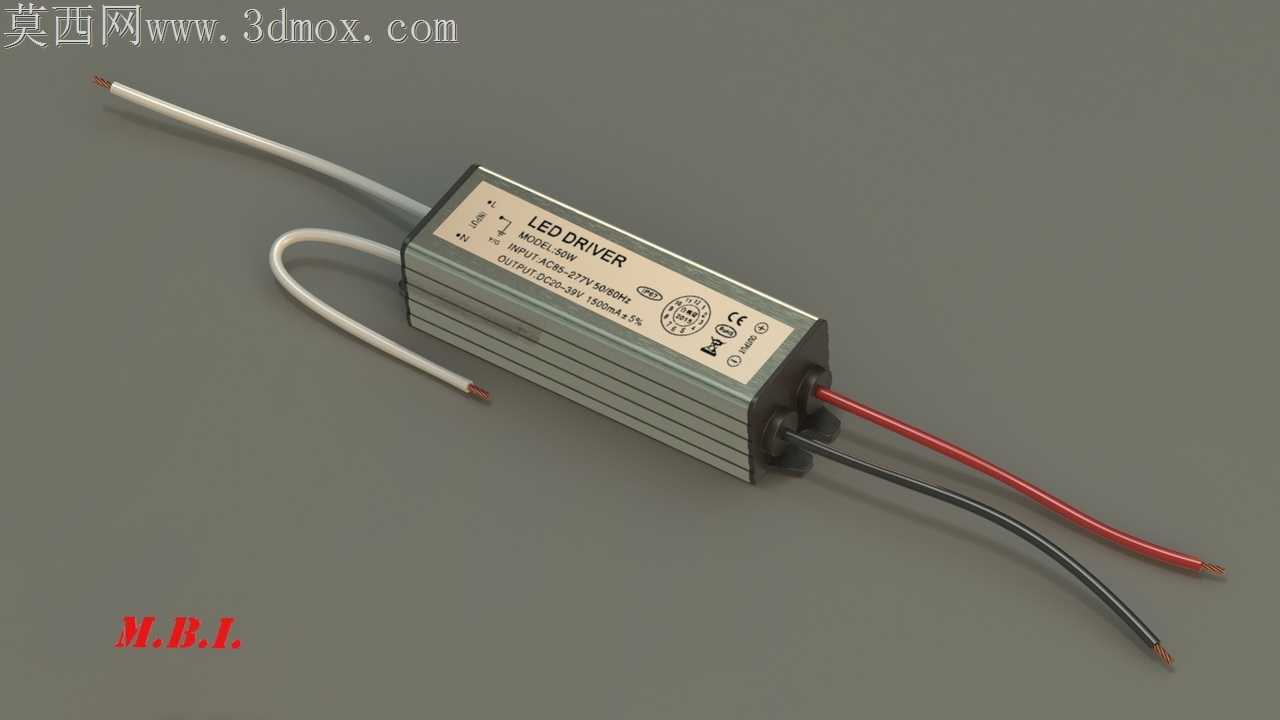

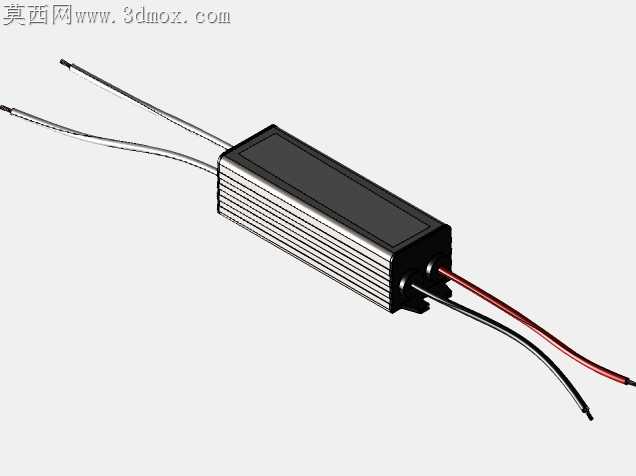

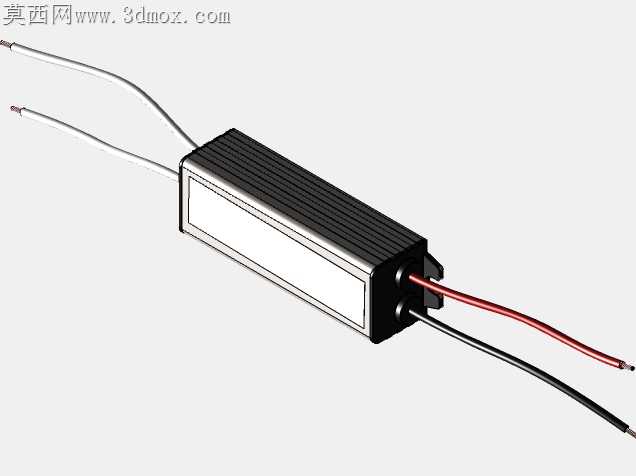

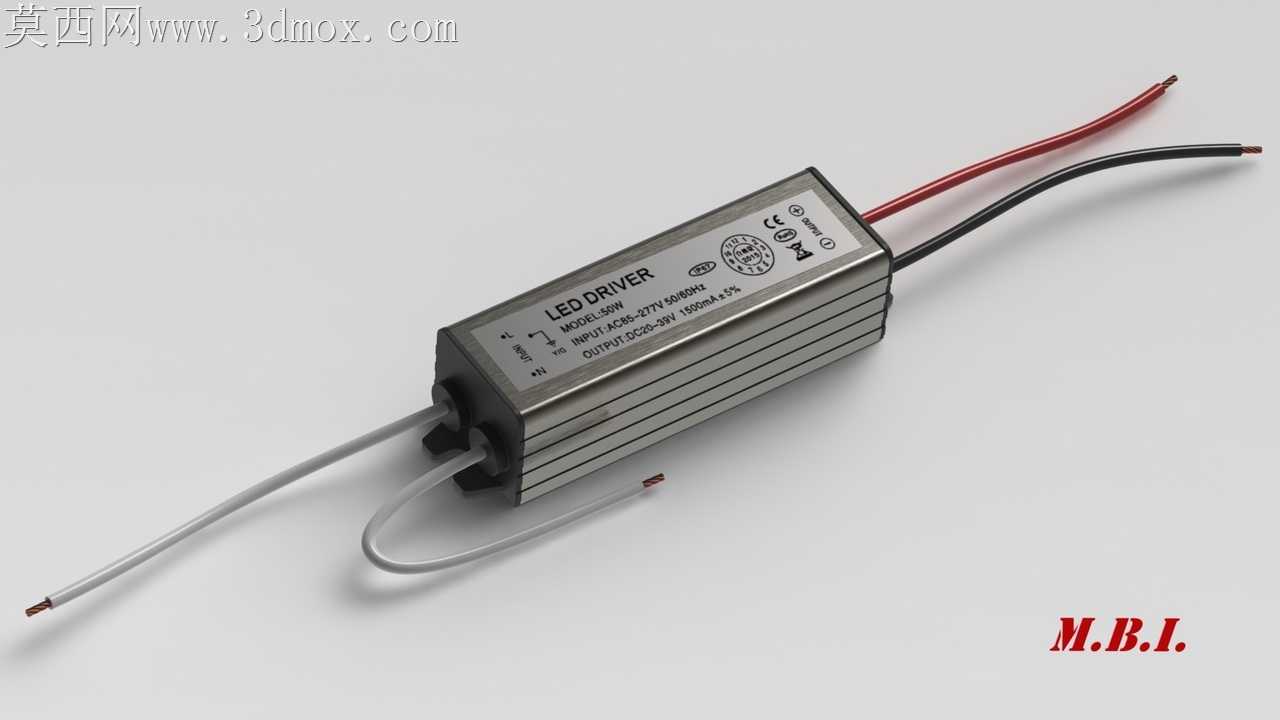

刚拿到手的铝壳坯料边缘带着细微的挤压毛刺，我特意留了0.1mm的倒角余量，避免后续装配出线口防水胶圈时被锐边割破，毕竟户外工况下胶圈一旦破损，雨水顺着出线缝隙渗进壳体内，整台驱动直接报废。出线端的红黑输出线、灰白输入线我特意做了线径与胶圈孔径的公差匹配，之前做同规格驱动时试过胶圈孔径比线径大0.2mm，打胶固化后冷热循环下胶层和线皮之间容易出现微缝隙，这次把公差压到0.05mm，装配时胶圈刚好抱紧线皮，不用额外打密封胶也能达到IP67的防护等级。壳身的散热鳍片我没有做满整面，之前打样时满鳍片结构在灌胶后内部环氧树脂的流动阻力太大，角落位置容易出现灌封空洞，反而影响热量传导到铝壳的效率，这次把鳍片间距调整到3mm，灌胶时胶体能顺着缝隙自然流满整个腔体，没有残留气泡。PCB板上的元器件布局我特意把高压输入端和低压输出端的爬电距离拉到8mm，比安规要求的6mm多留了2mm余量，毕竟这类驱动常年装在户外路灯、投光灯上，梅雨季节空气湿度大，爬电距离不够容易出现拉弧打火。跨软件转档的时候我特意核对了出线口的同轴度，之前从结构软件转档到渲染软件时，出线孔的轴线偏了0.3度，渲染出来的线缆看着歪歪扭扭，这次调整了转档公差，把几何精度调到最高，线缆和壳体的装配位置完全贴合实际生产的装配状态。标签位置的凹槽深度我做了0.2mm，贴标签时不会因为边缘凸起导致标签翘边，户外长期暴晒下标签也不容易脱落。灌胶口的位置我设在壳体尾部的边角处，灌胶完成后多余的胶溢出后不会流到安装卡扣的位置，省掉了后续刮胶的工序。之前做实训项目时不少学员容易把输入输出线的位置装反，我在壳体出线端做了微小的定位凸点，输入侧凸点是一个，输出侧是两个，装配工人不用看标识靠触感就能分辨线序，减少装配出错率。壳体两端的端盖我做了卡扣加超声焊的双重固定，之前只用卡扣结构的样件在做跌落测试时，端盖容易从壳体上脱开，加了超声焊线之后，1米高度自由跌落端盖也不会松脱，完全满足户外照明设备的抗振要求。
