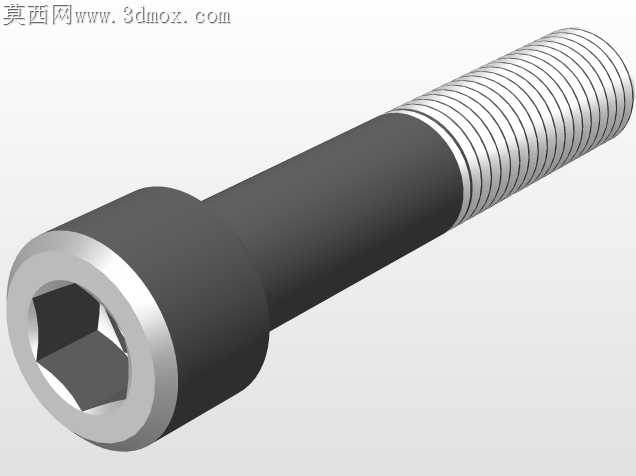

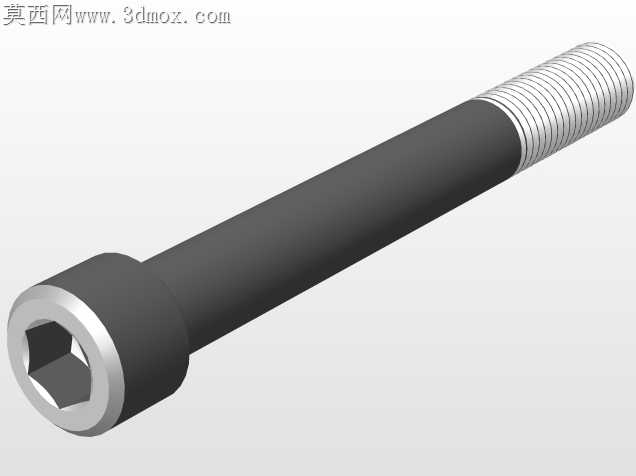

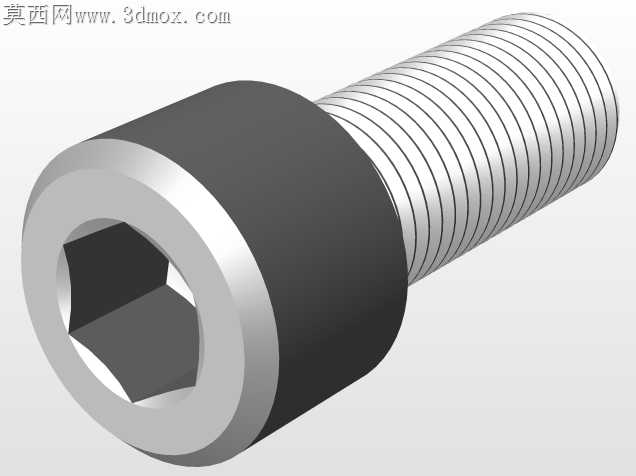

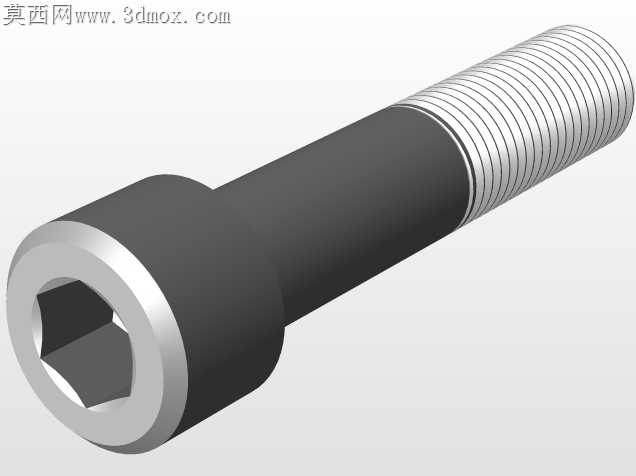

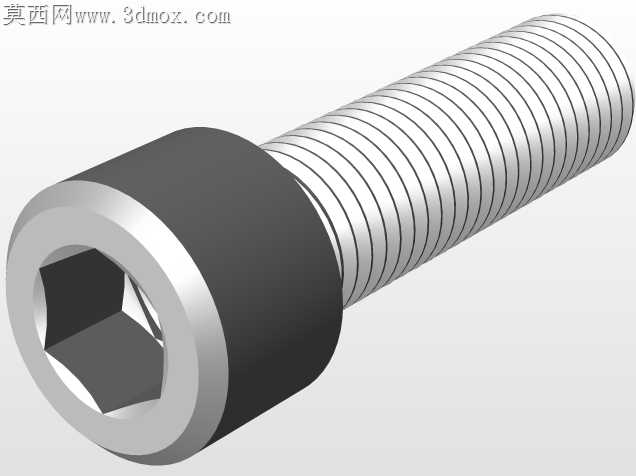

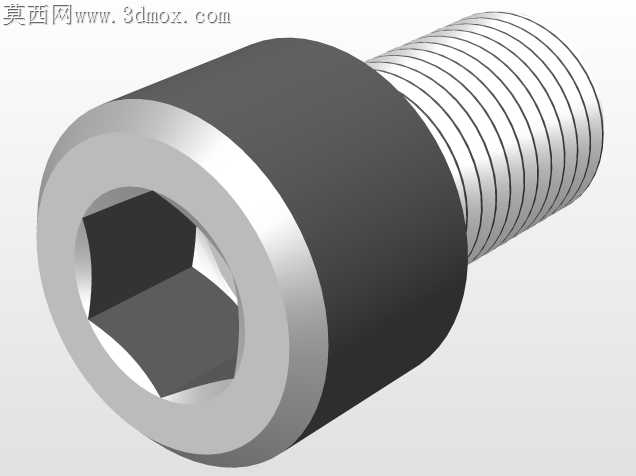

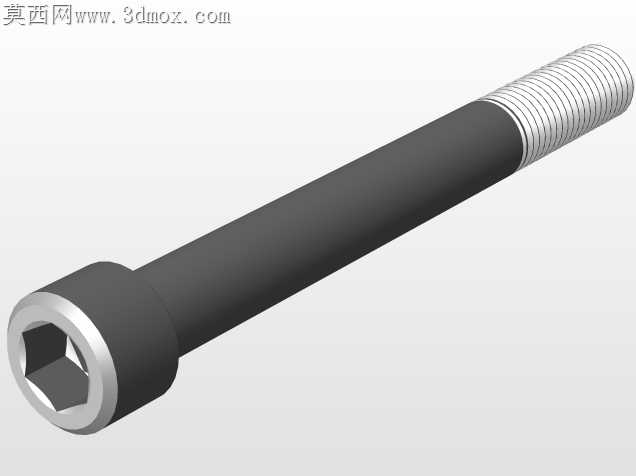

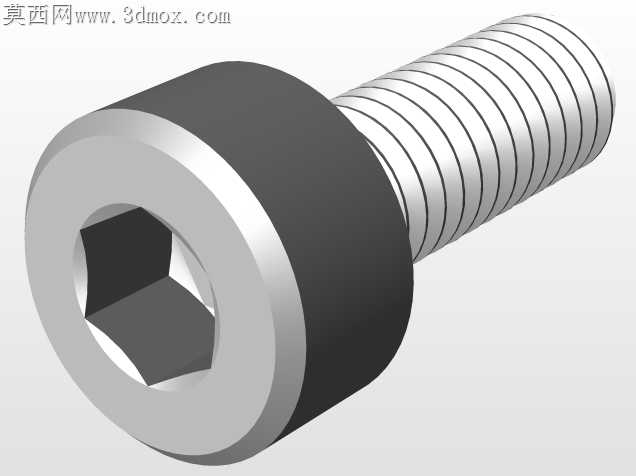

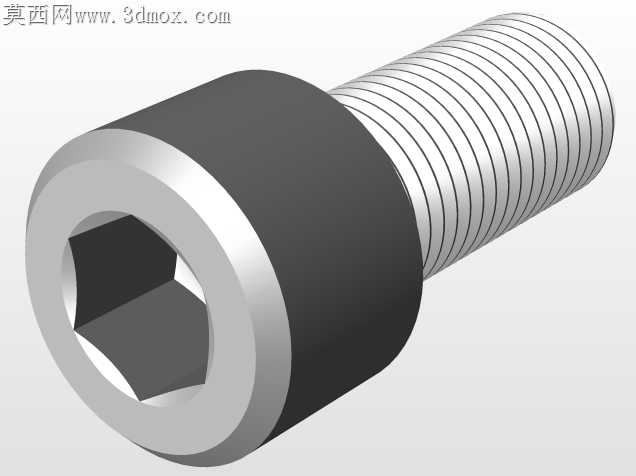

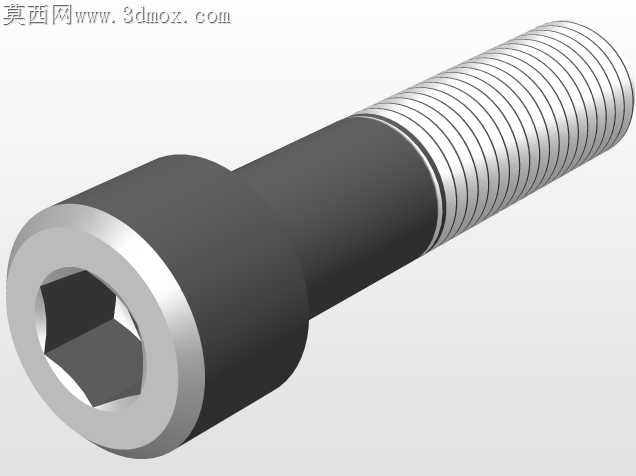

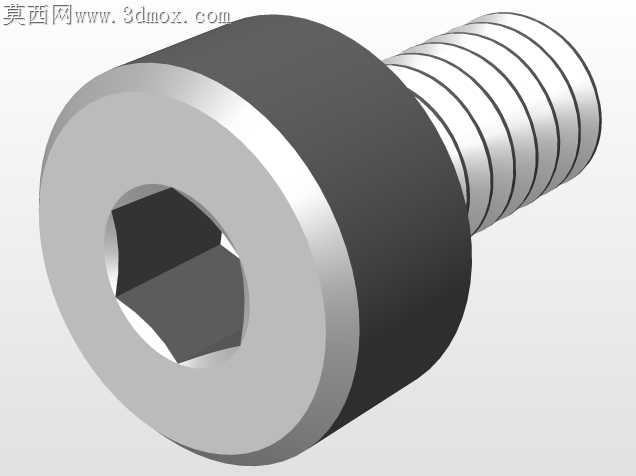

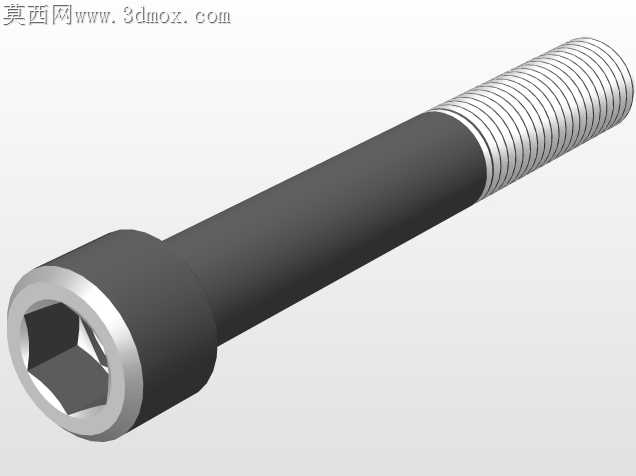

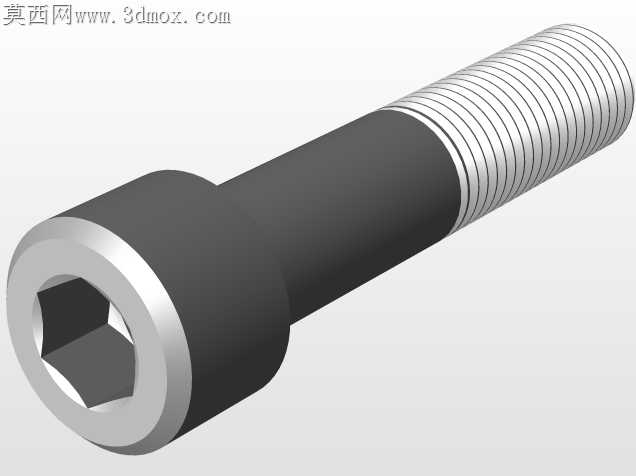

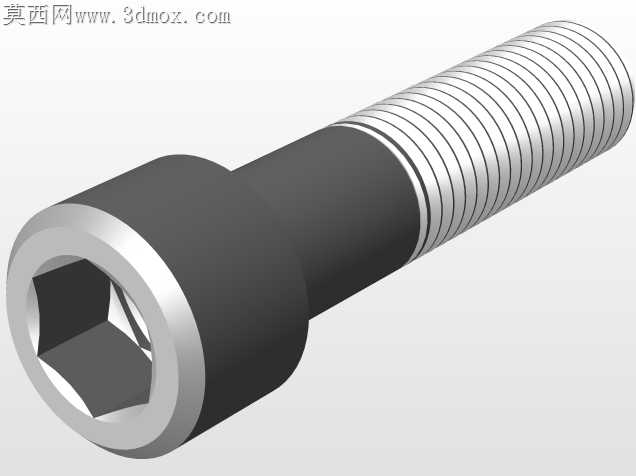

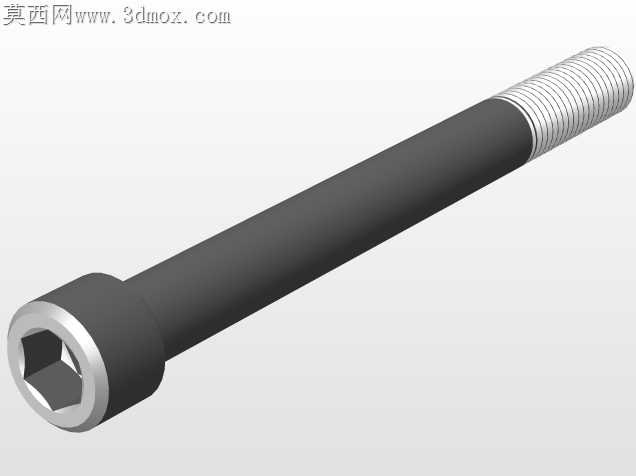

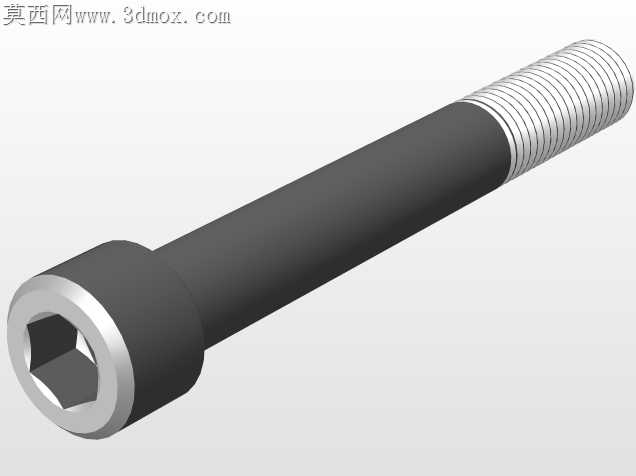

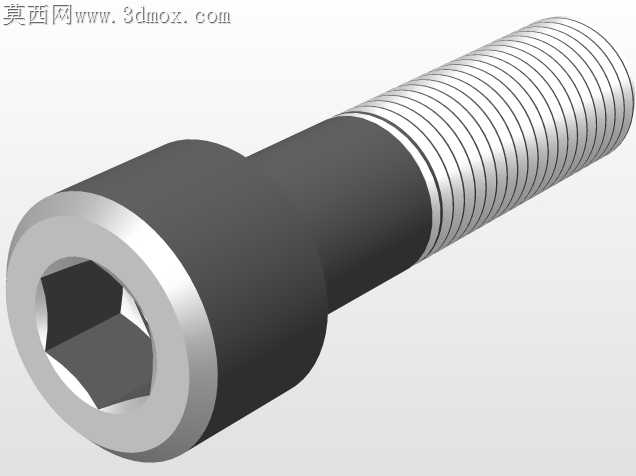

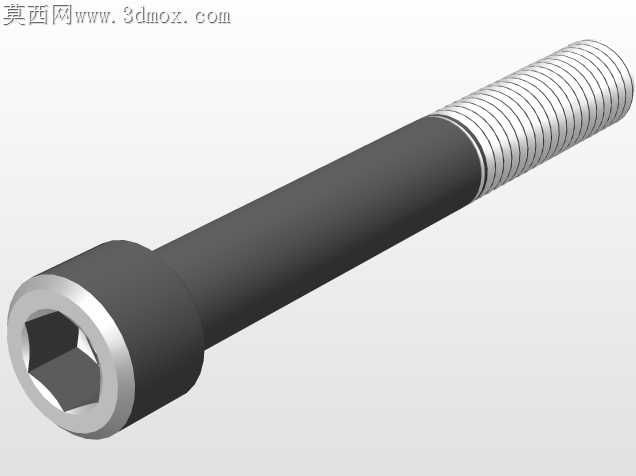

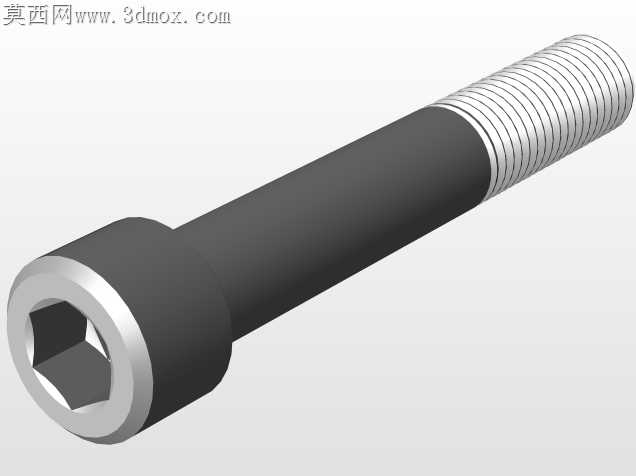

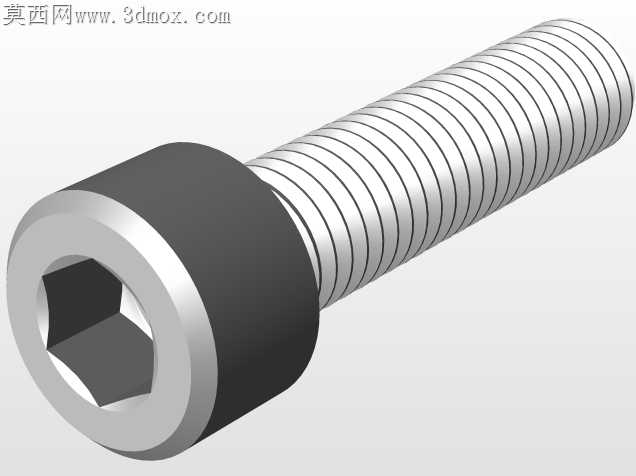

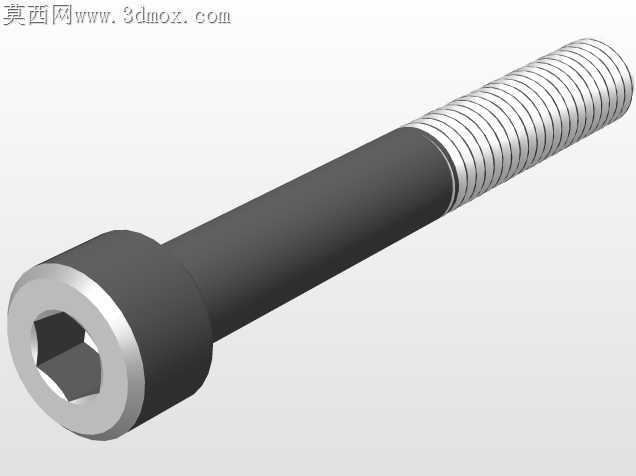

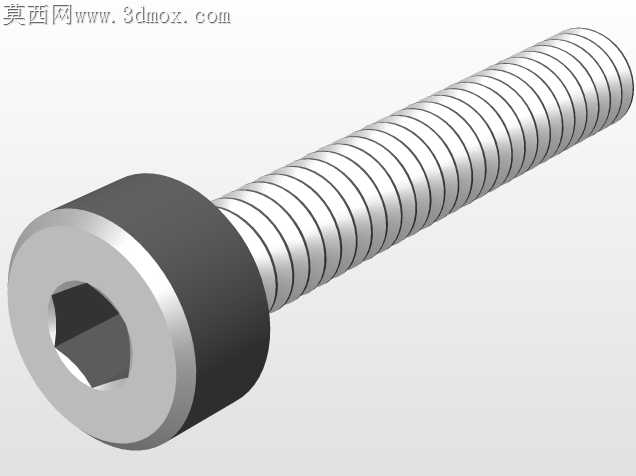

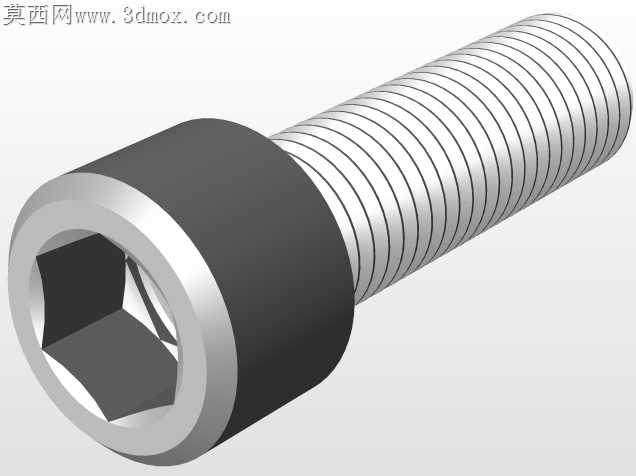

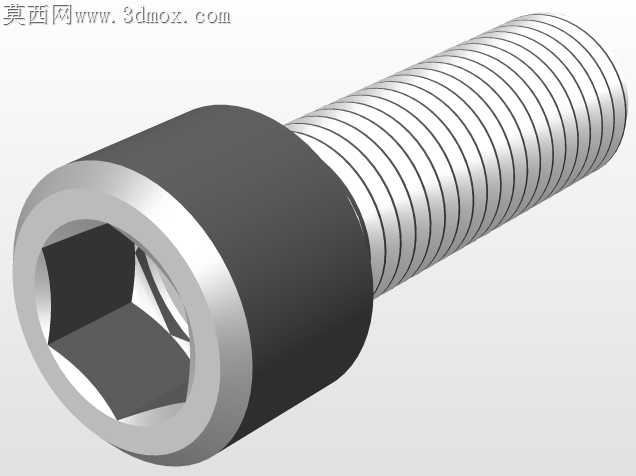

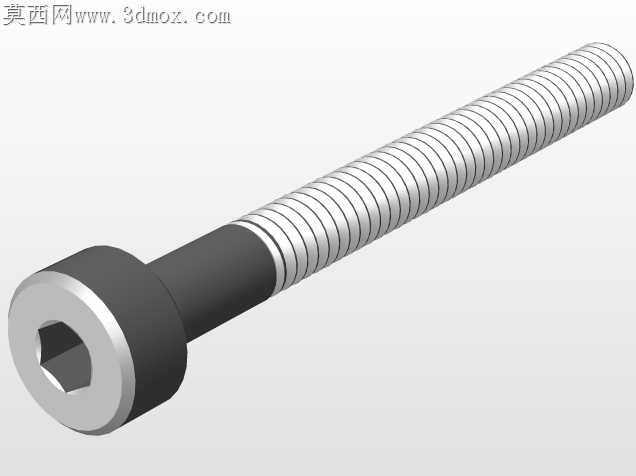

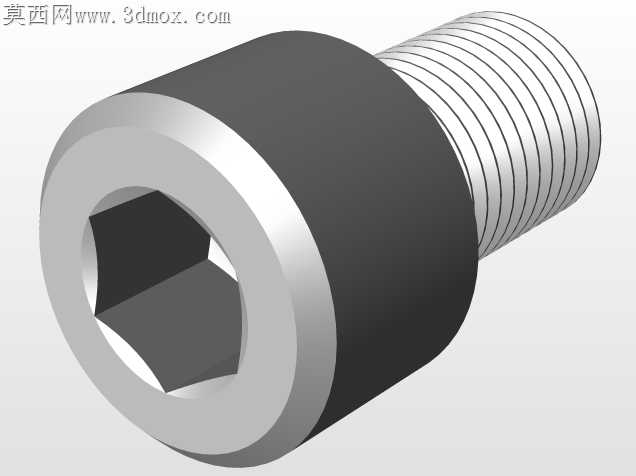

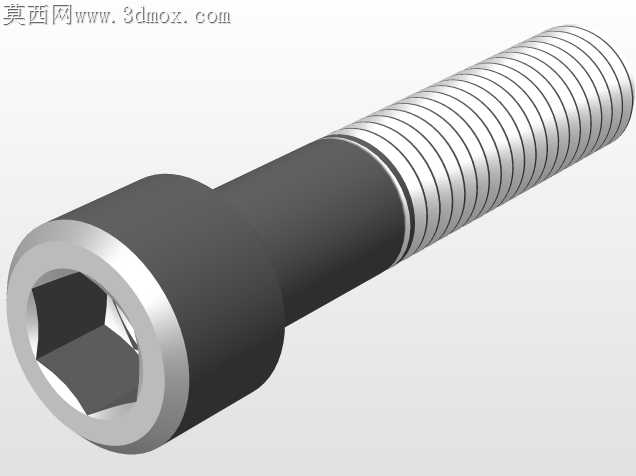

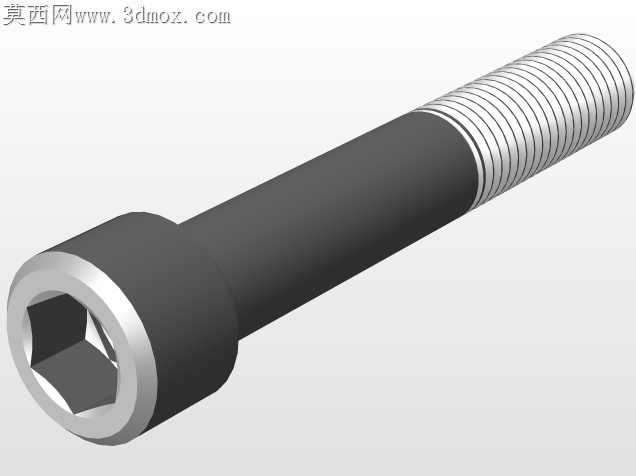

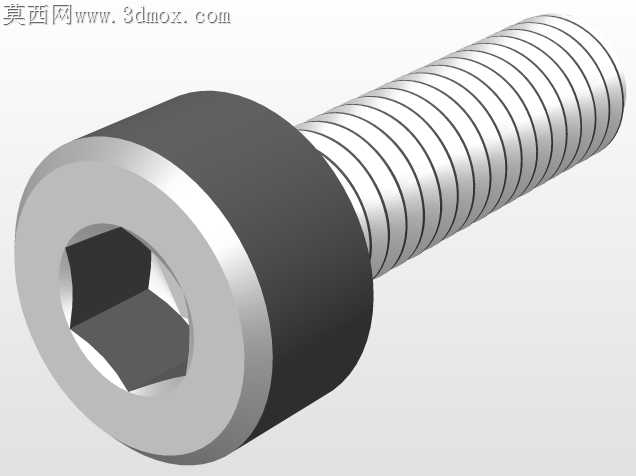

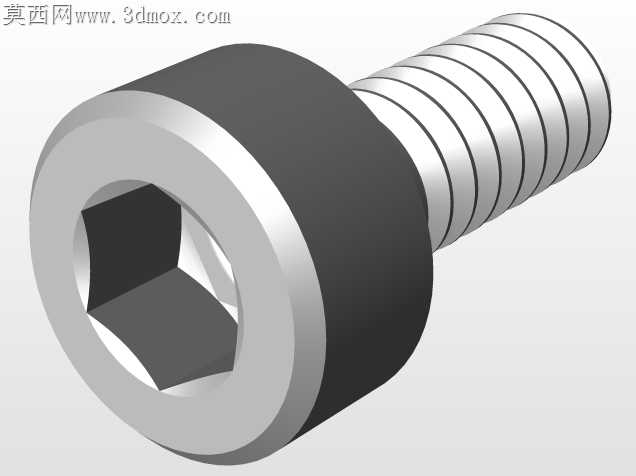

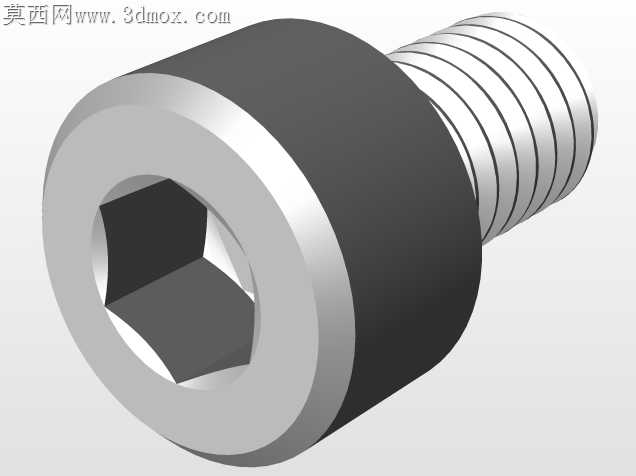

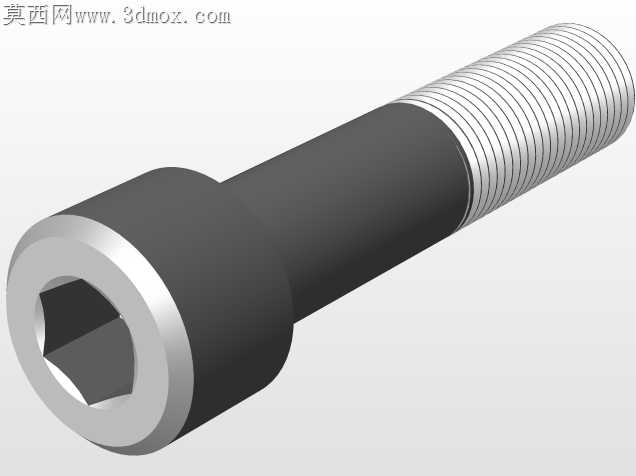

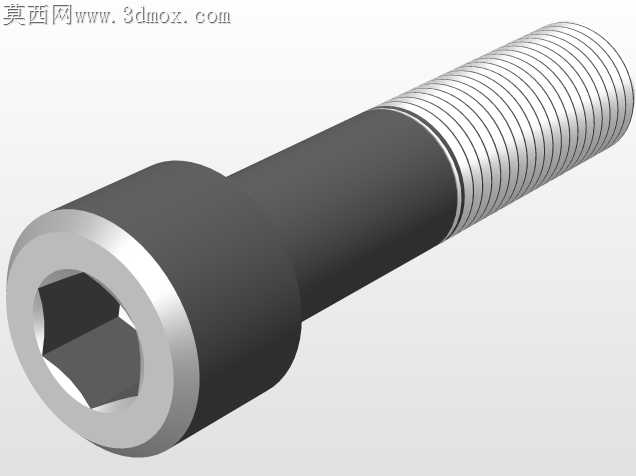

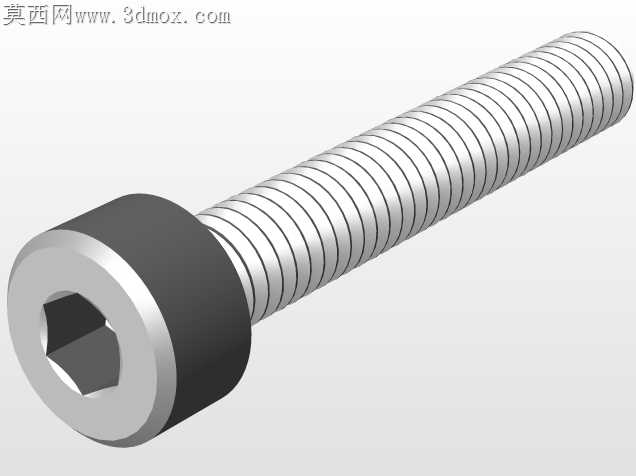

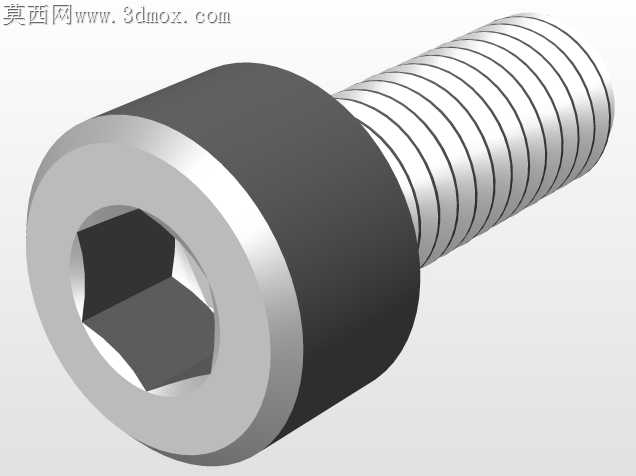

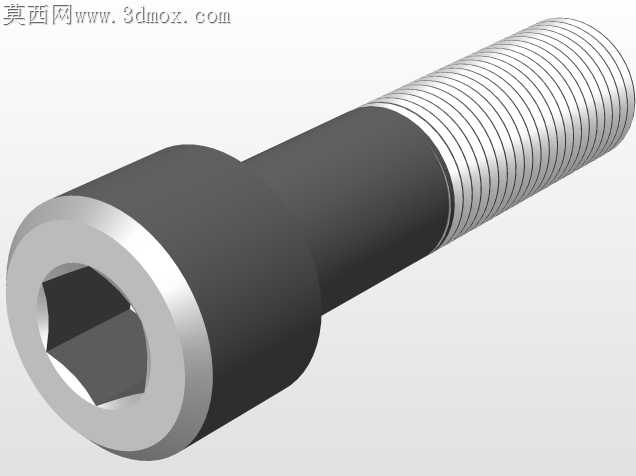

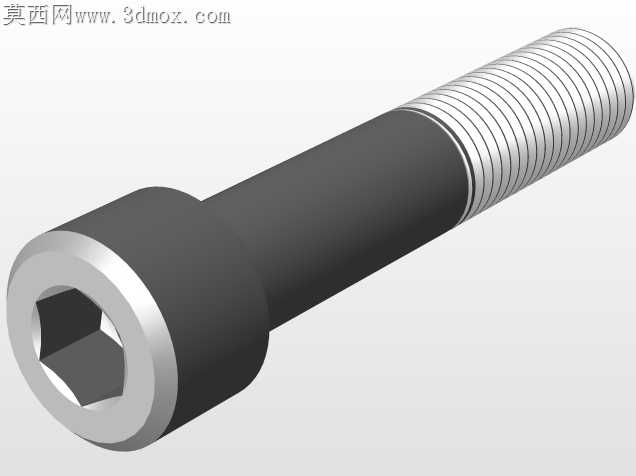

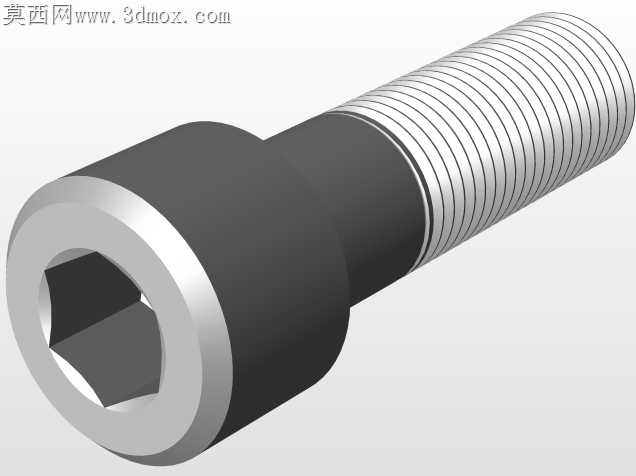

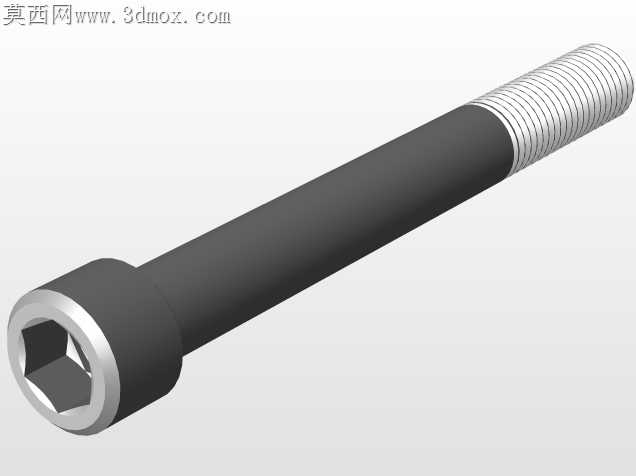

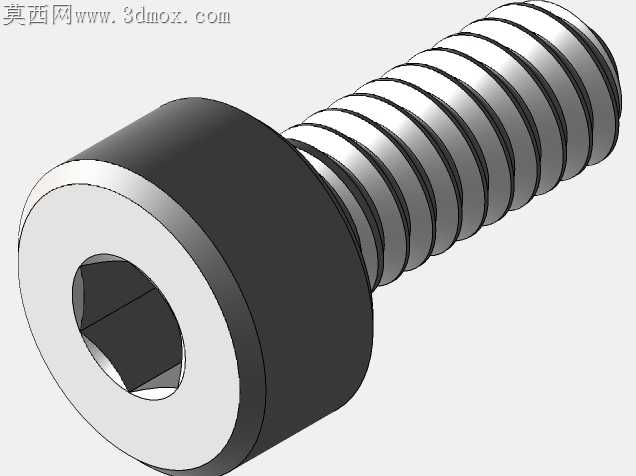

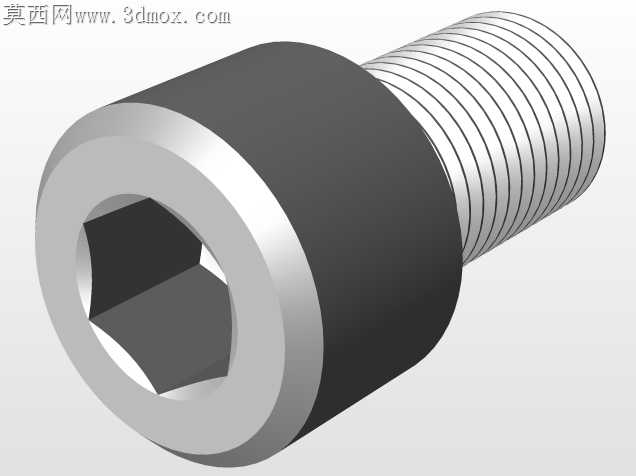

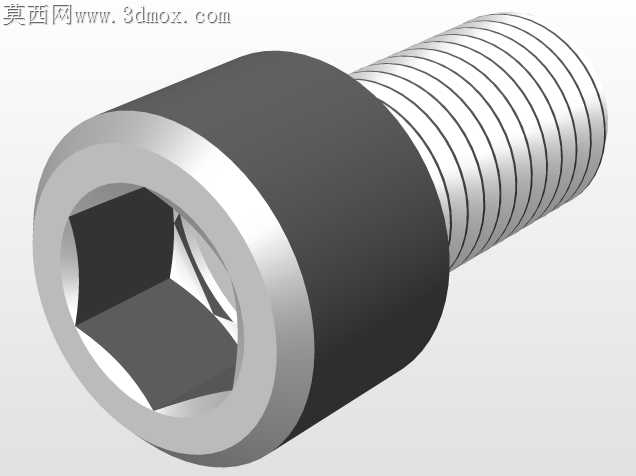

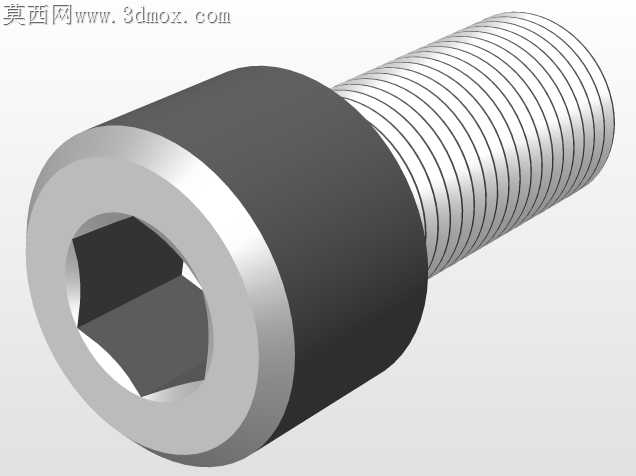

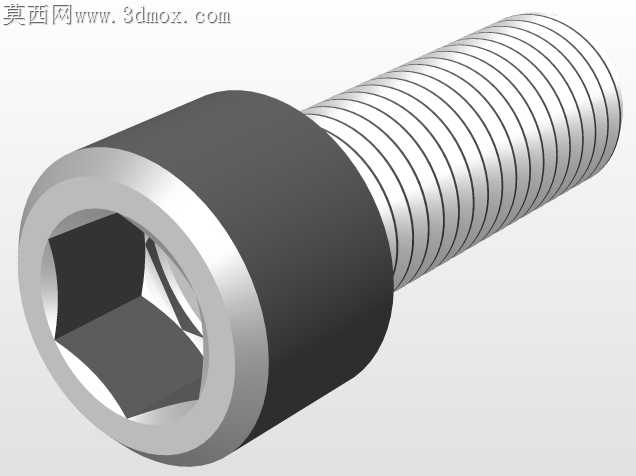

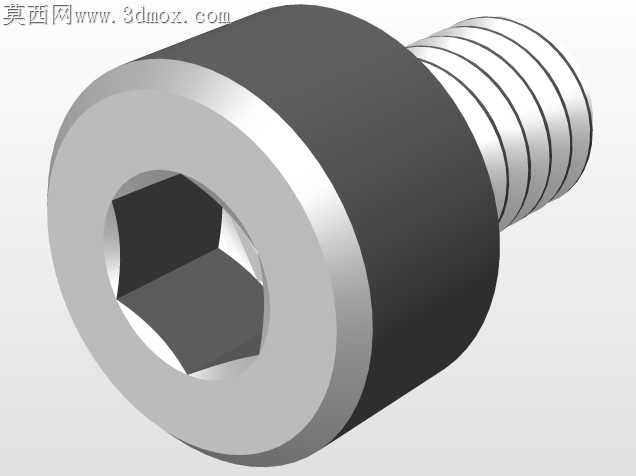

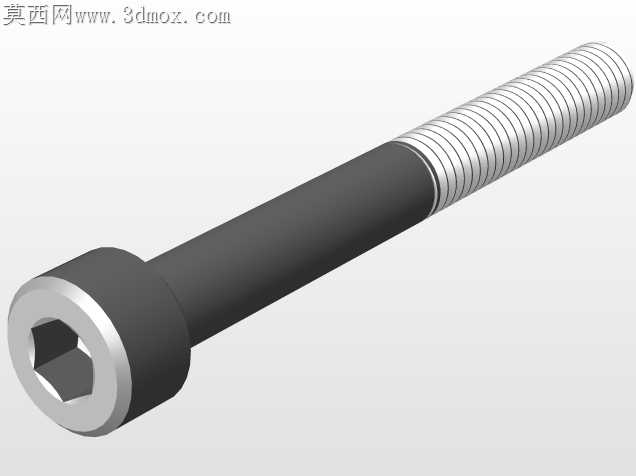

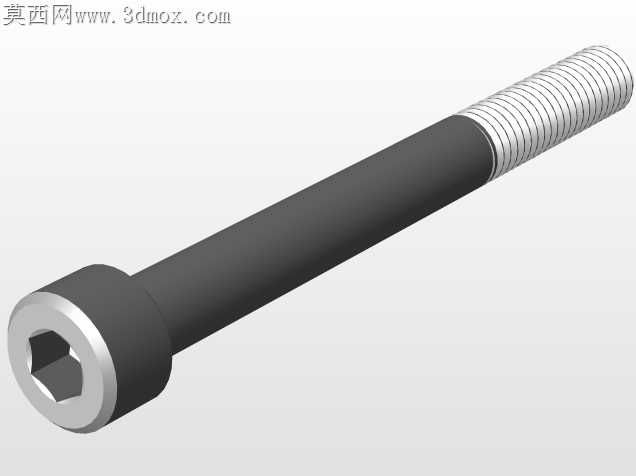

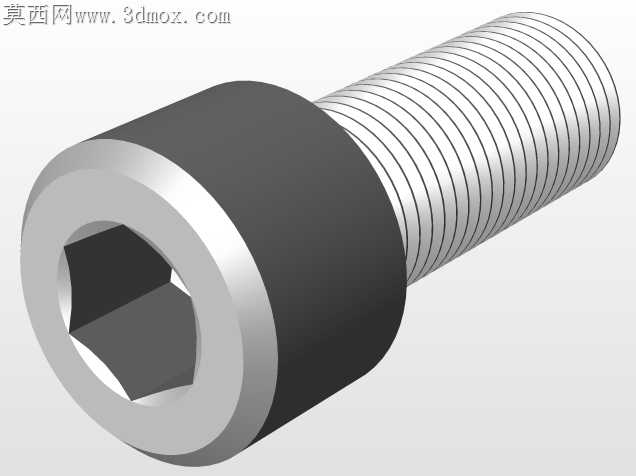

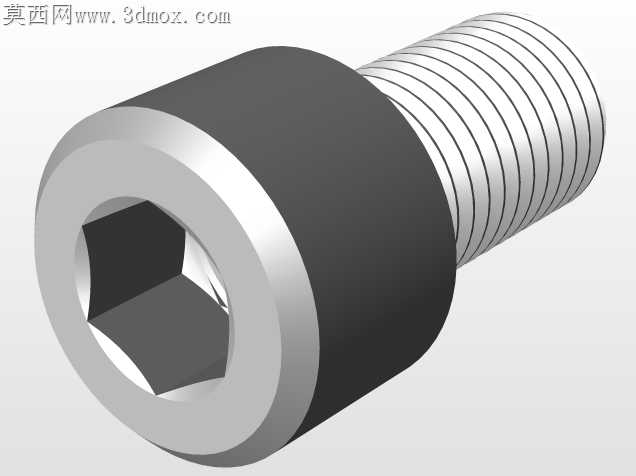

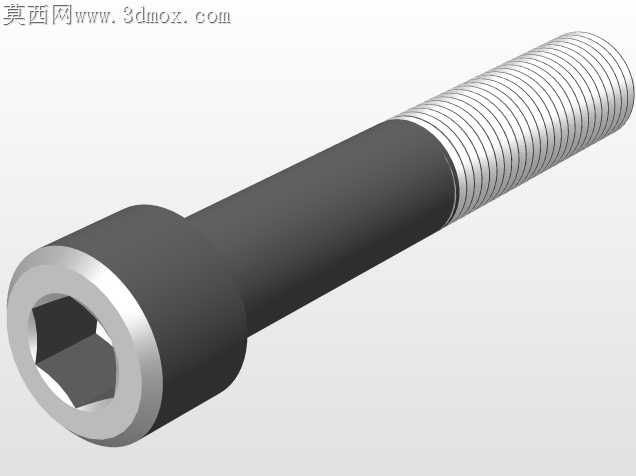

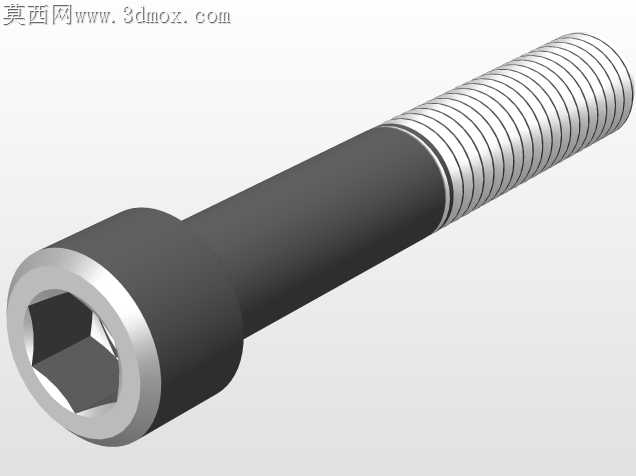

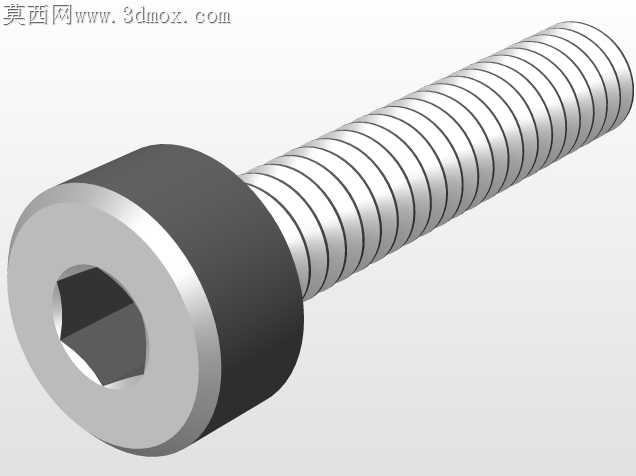

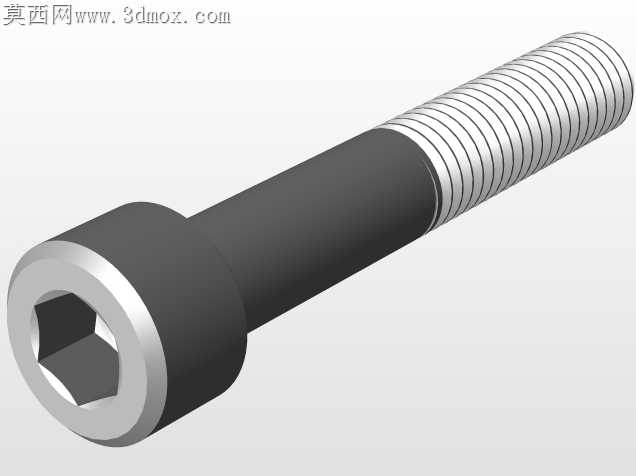

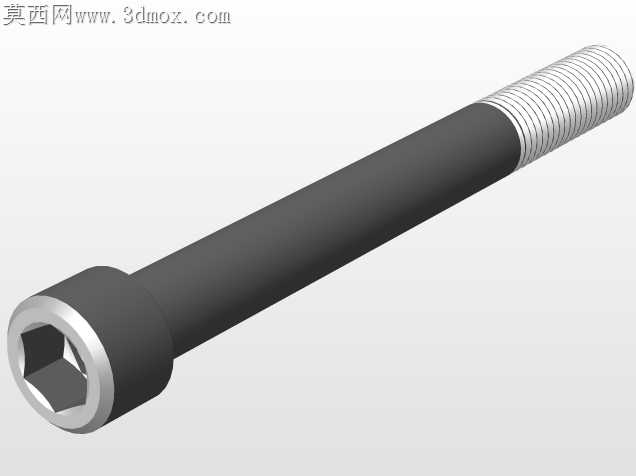

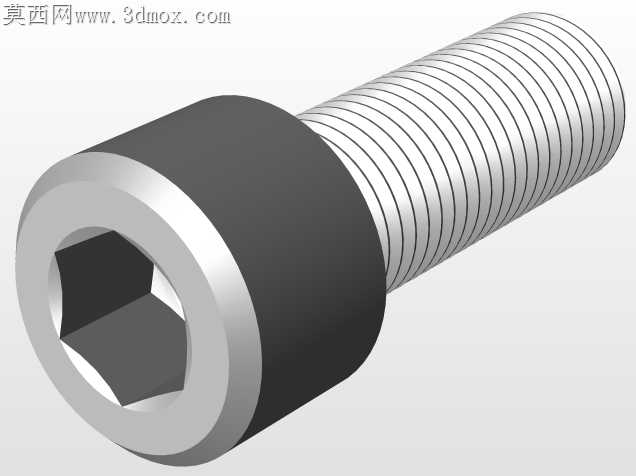

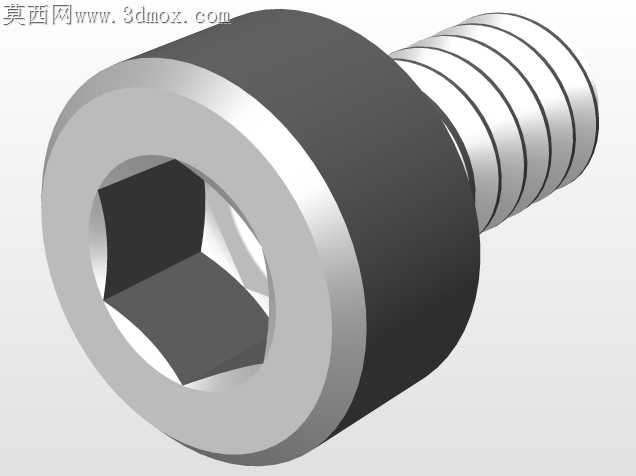

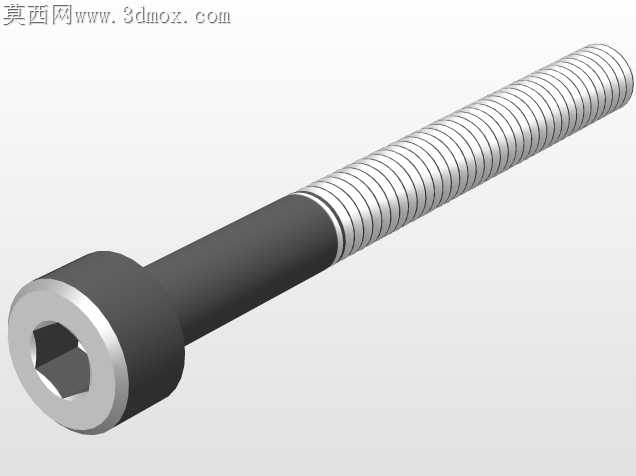

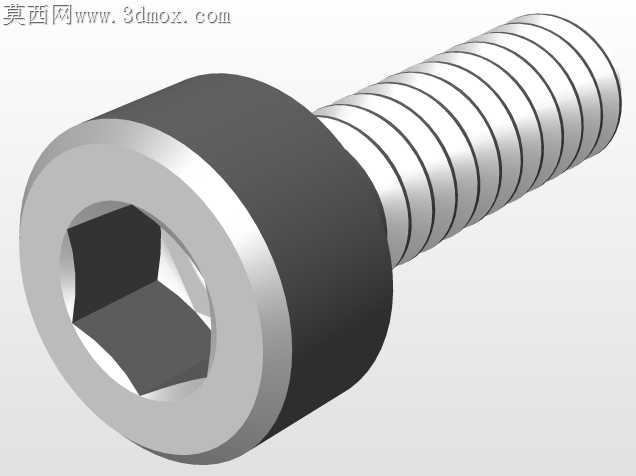

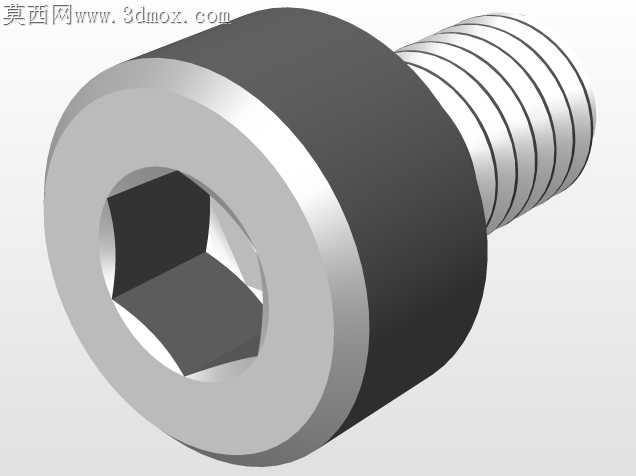

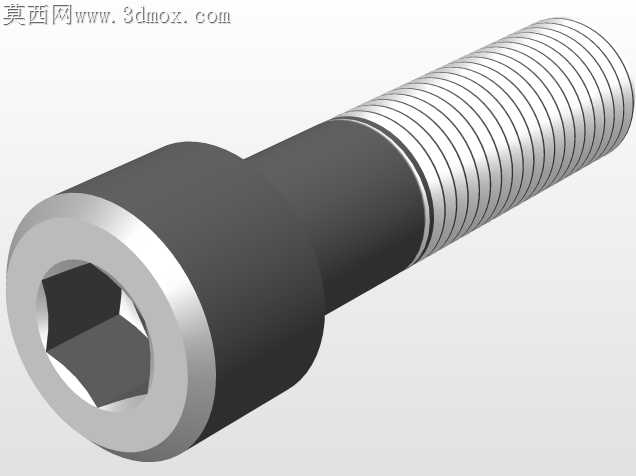

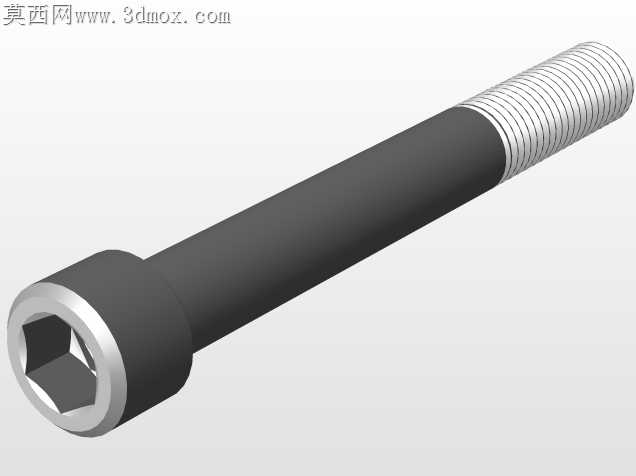

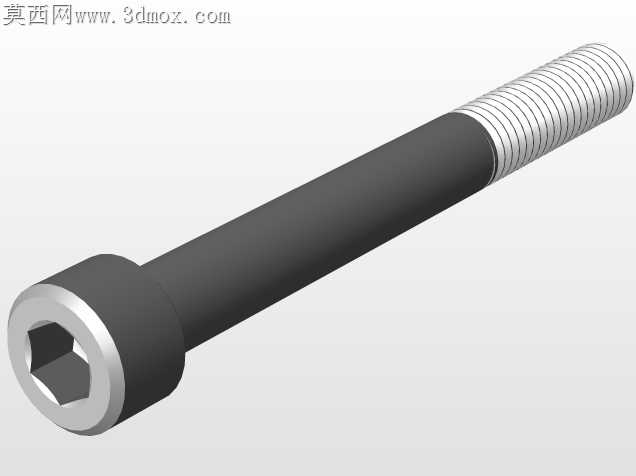

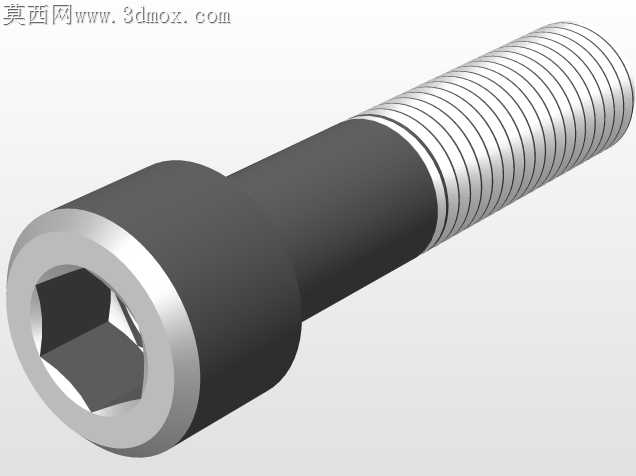

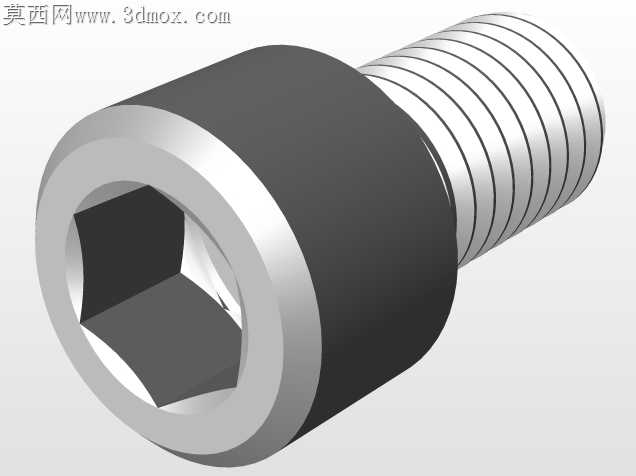

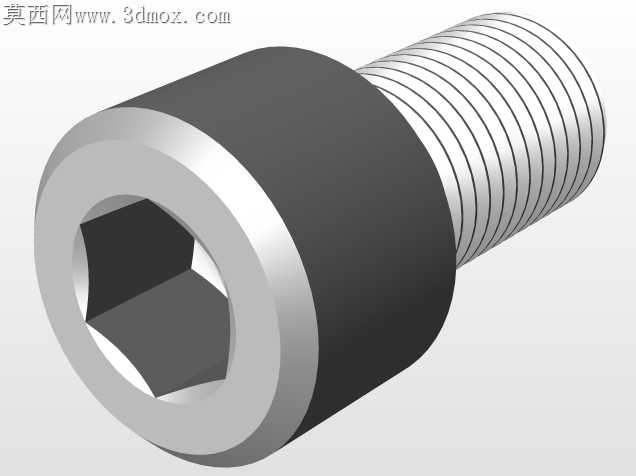

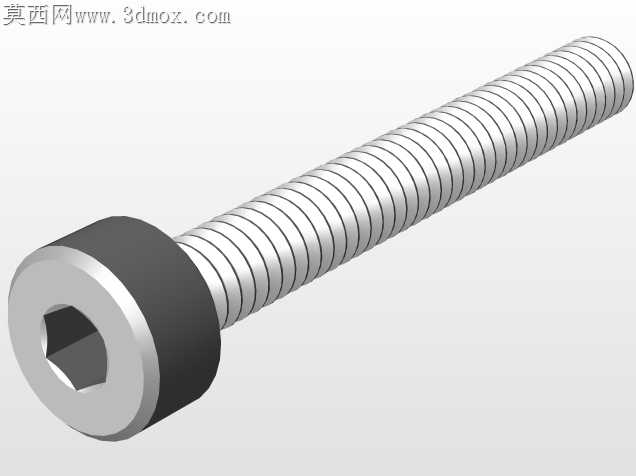

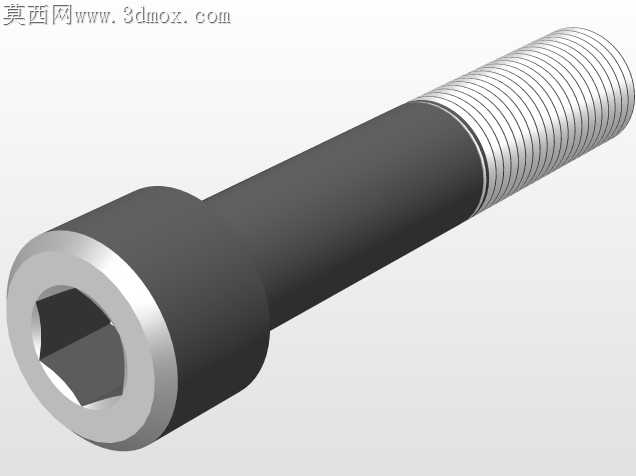

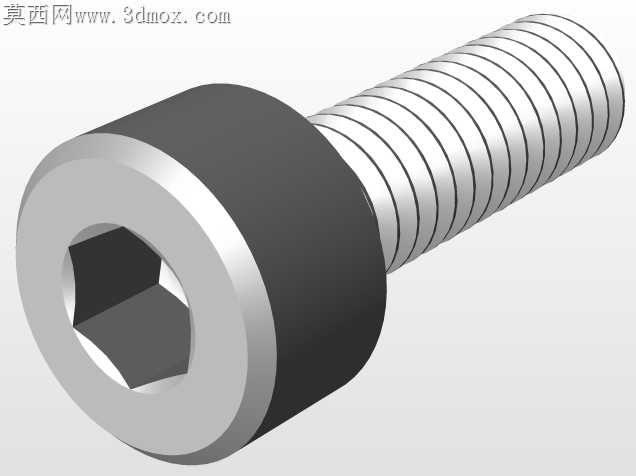

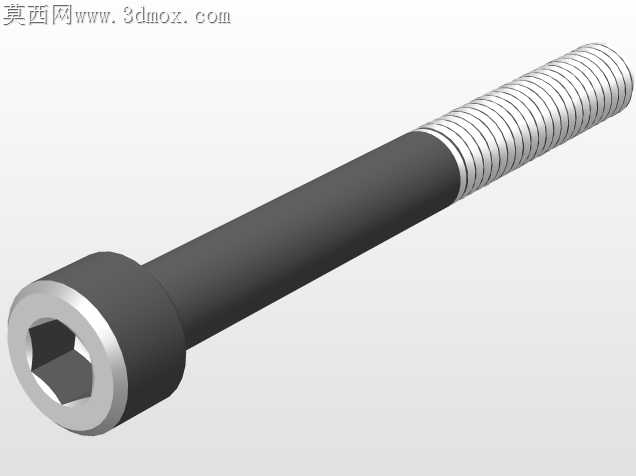

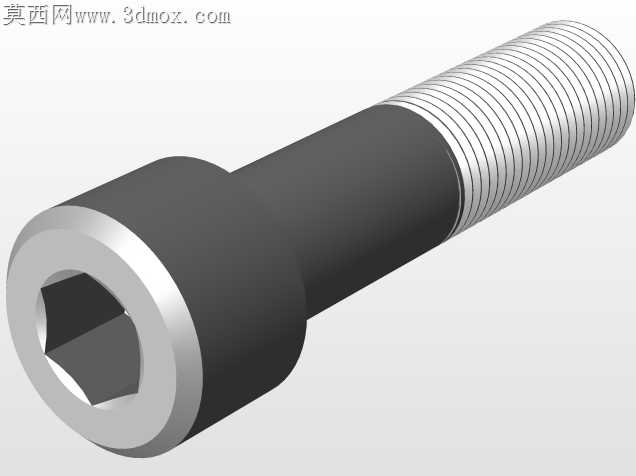

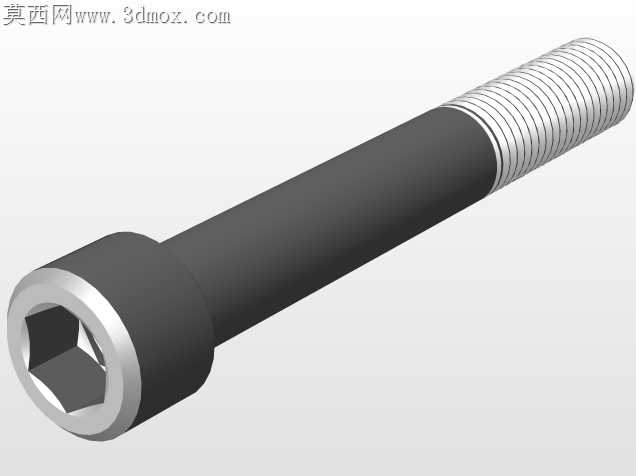

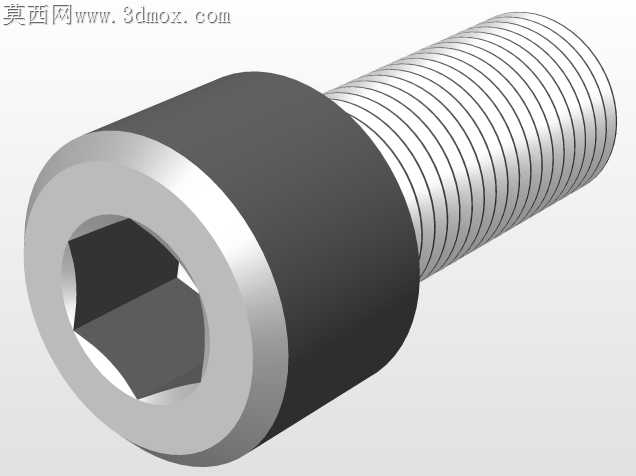

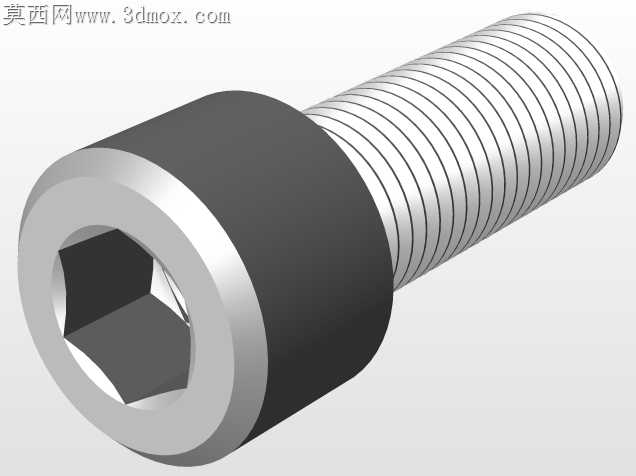

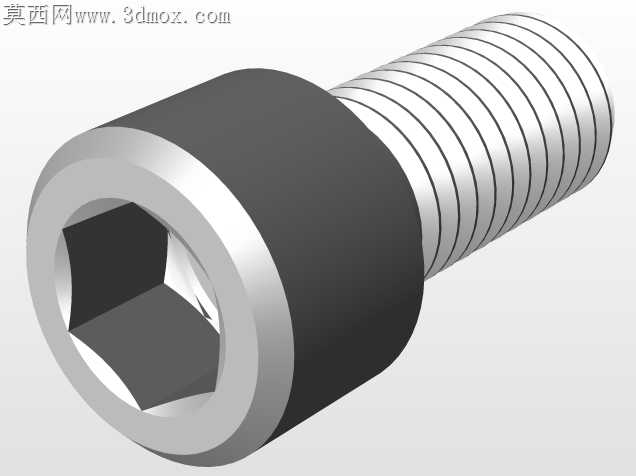

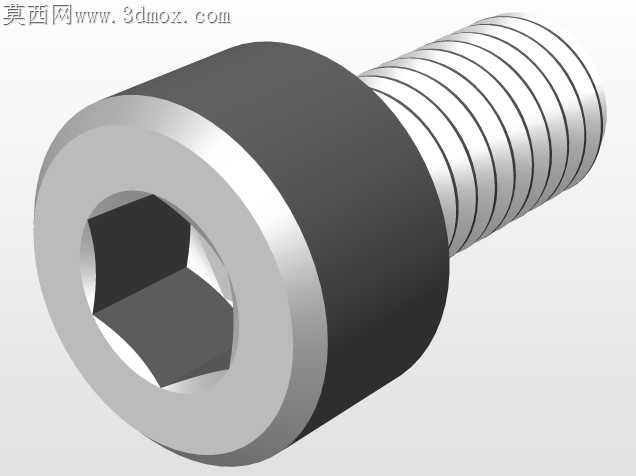

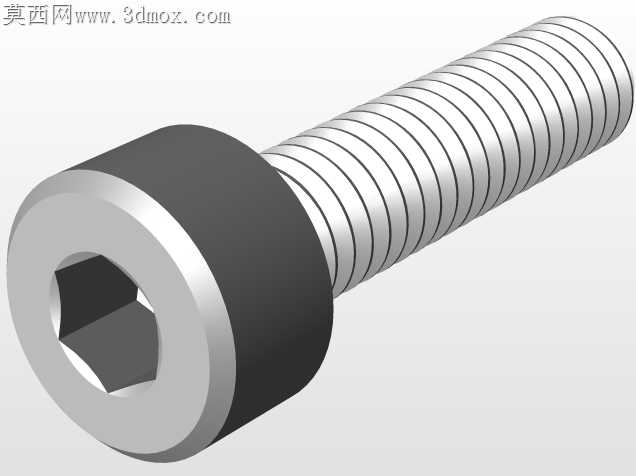

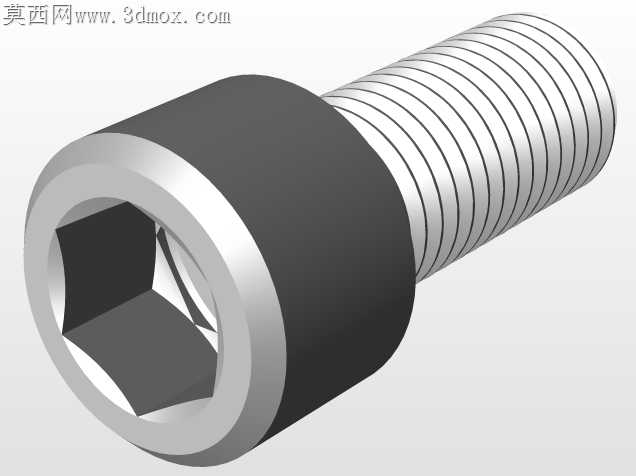

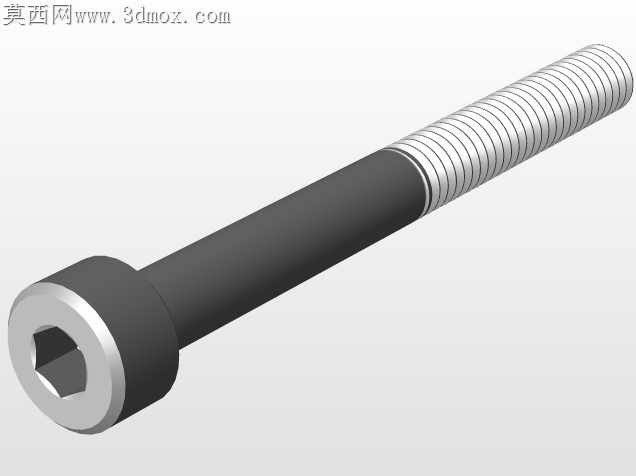

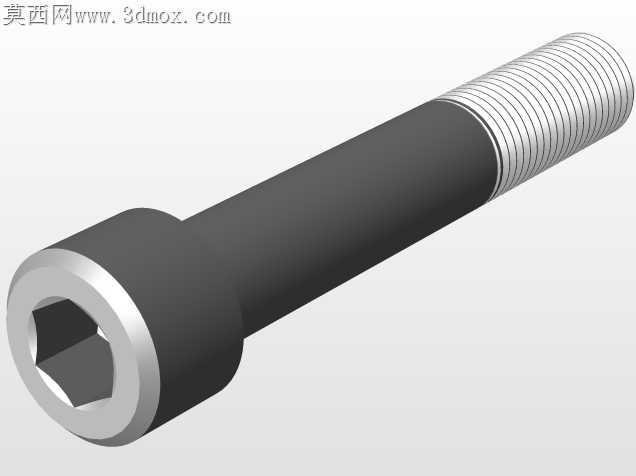

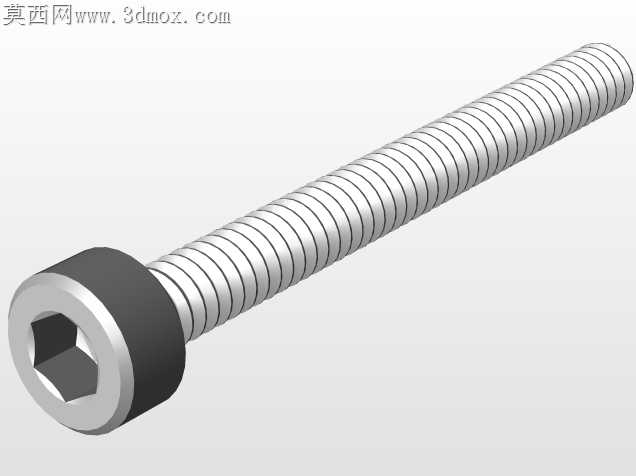

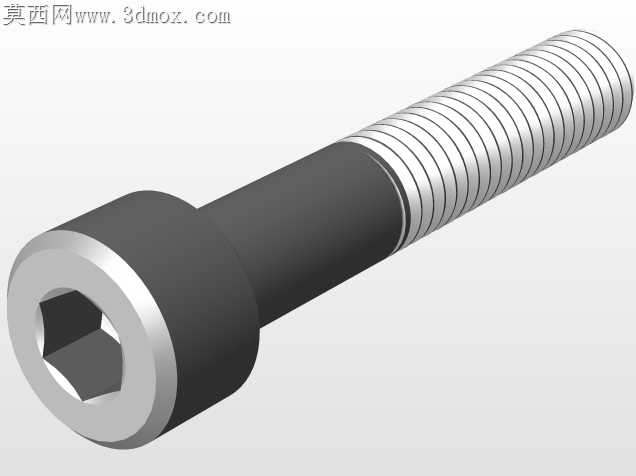

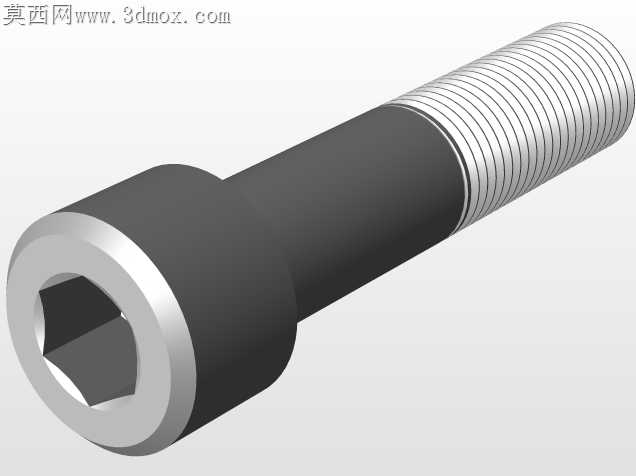

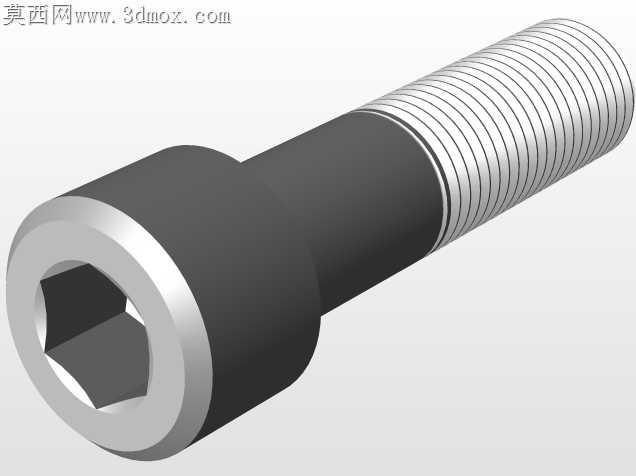

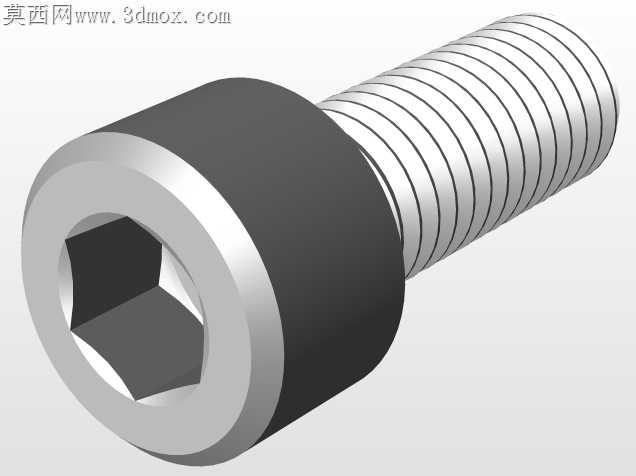

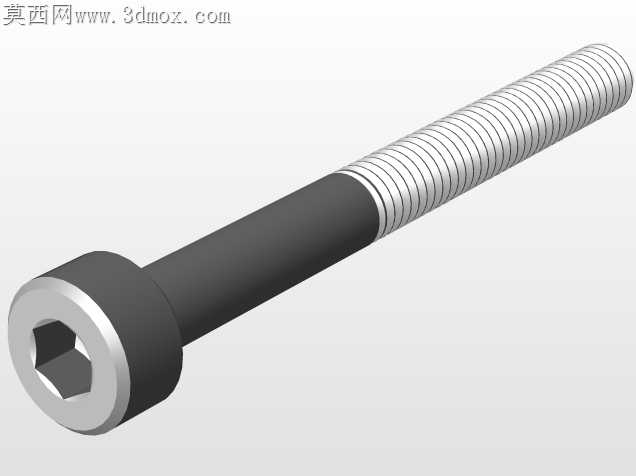

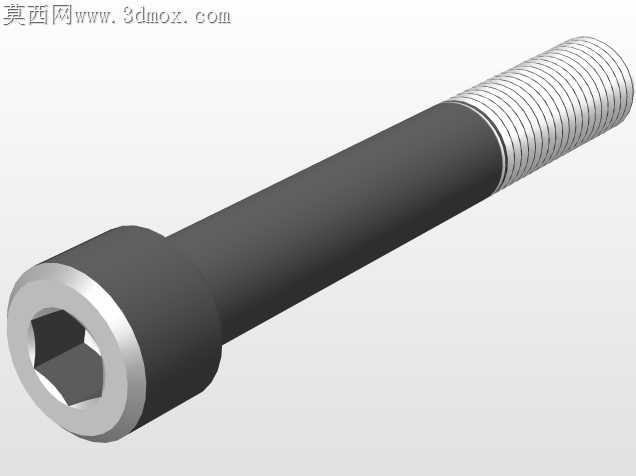

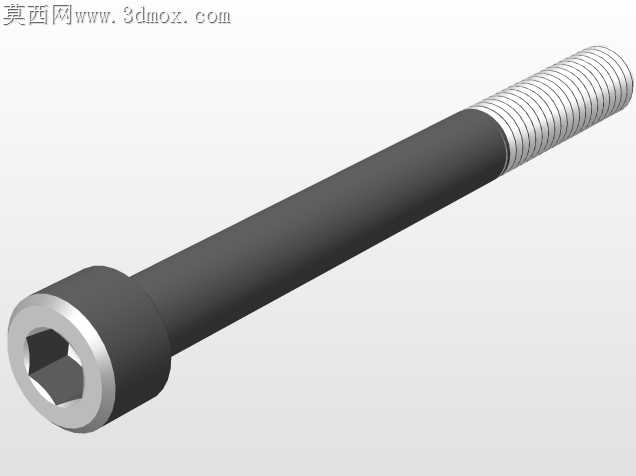

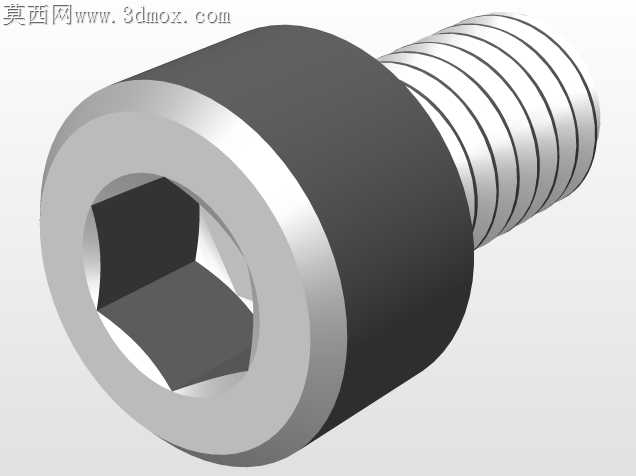

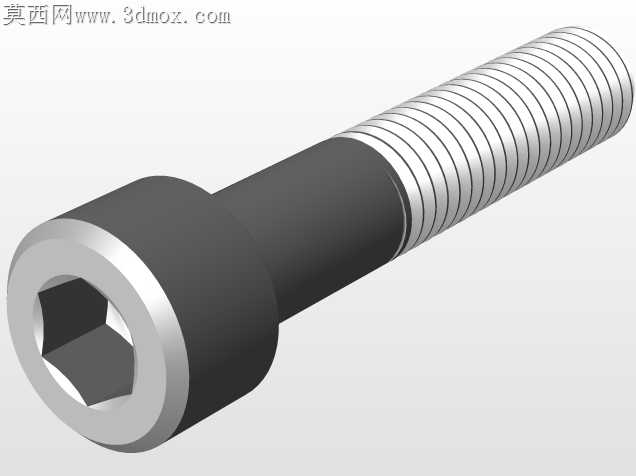

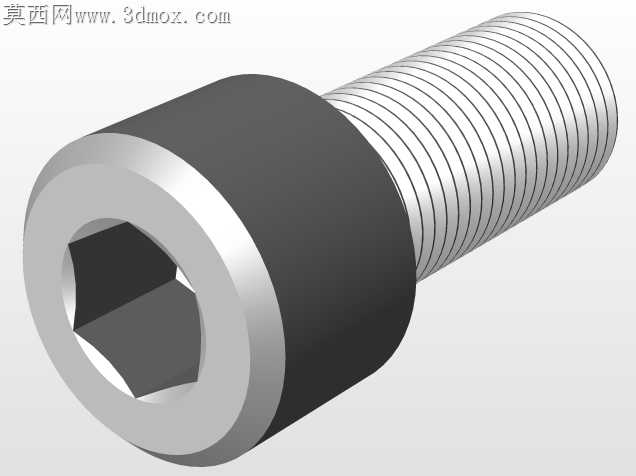

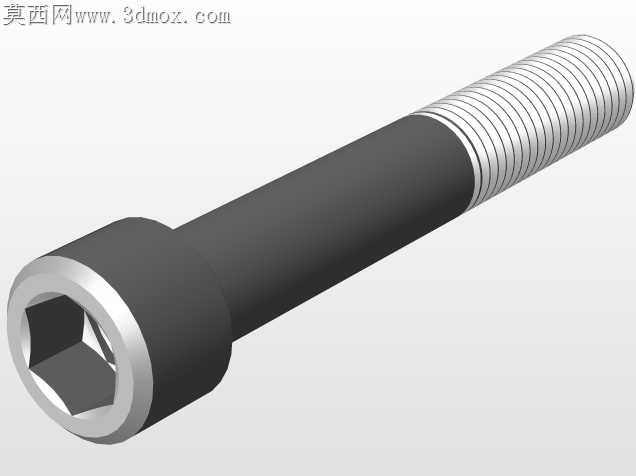

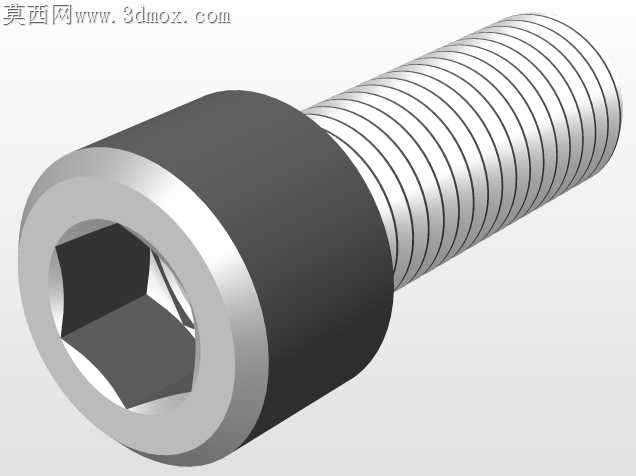

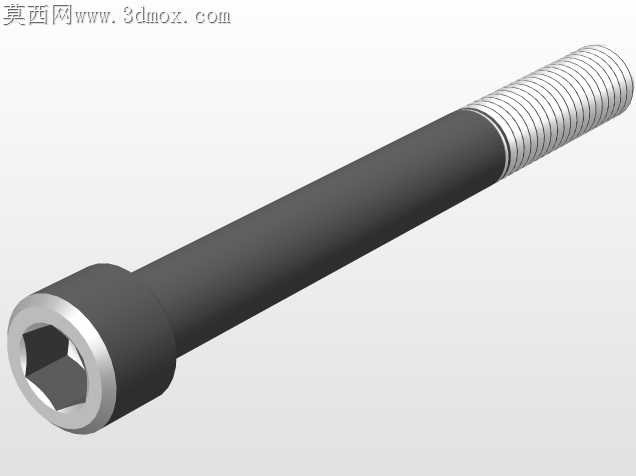

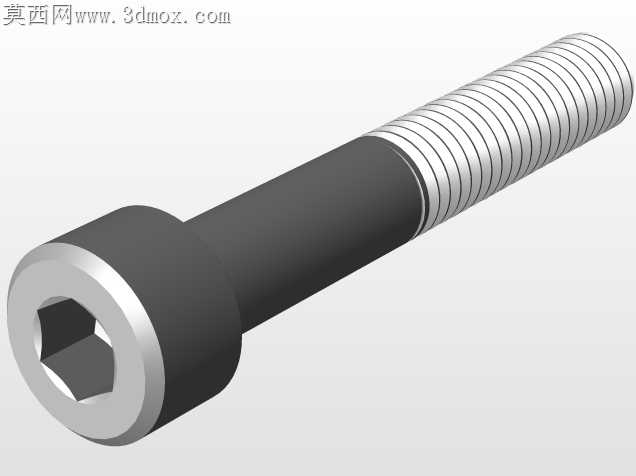

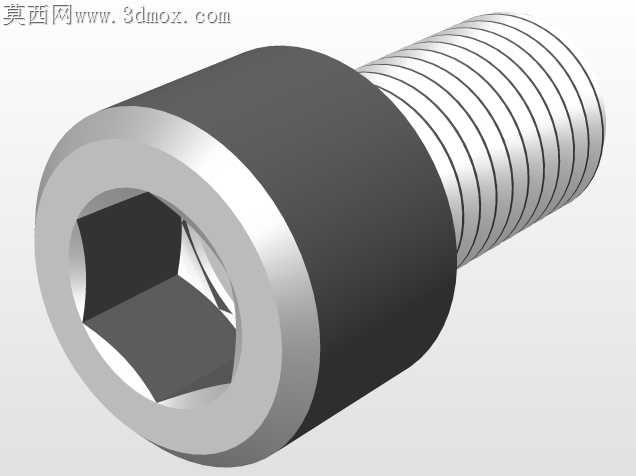

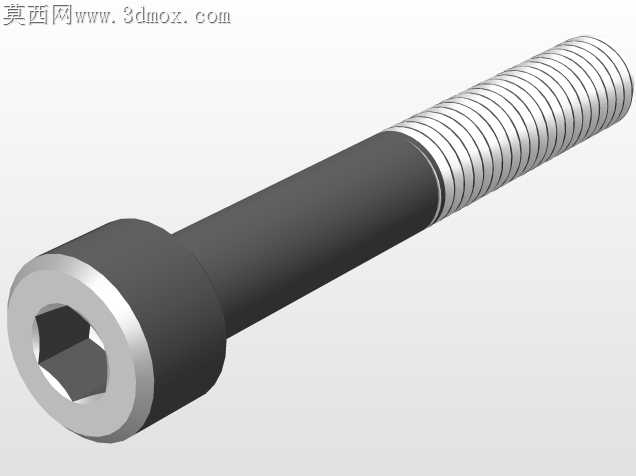

符合DIN EN ISO 4762标准内六角圆柱头螺钉

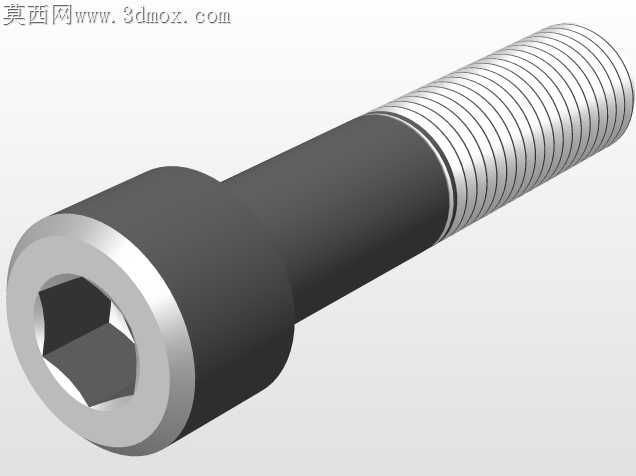

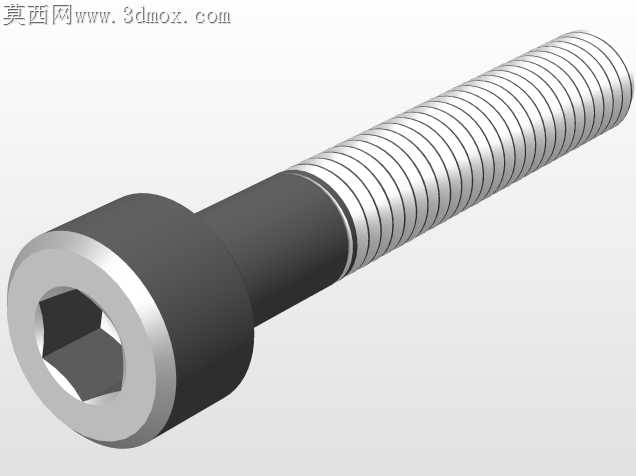

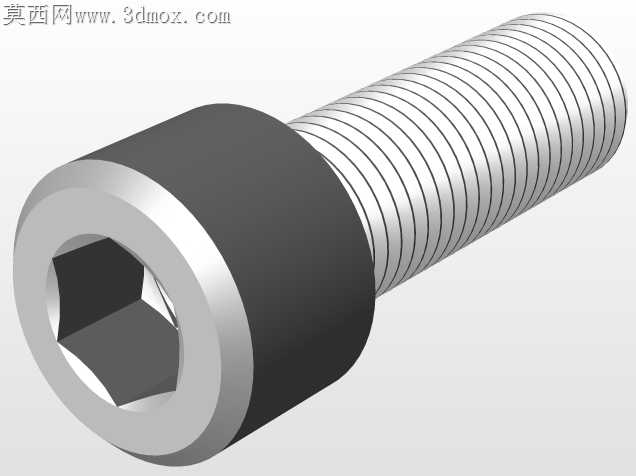

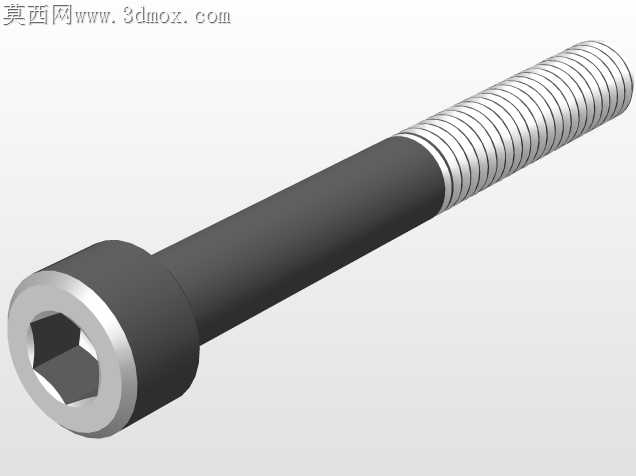

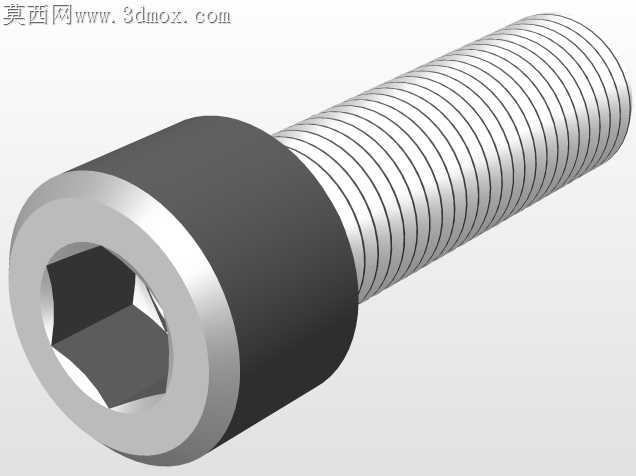

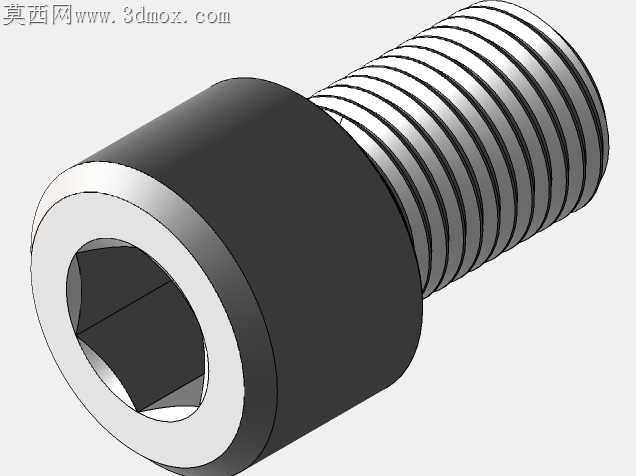

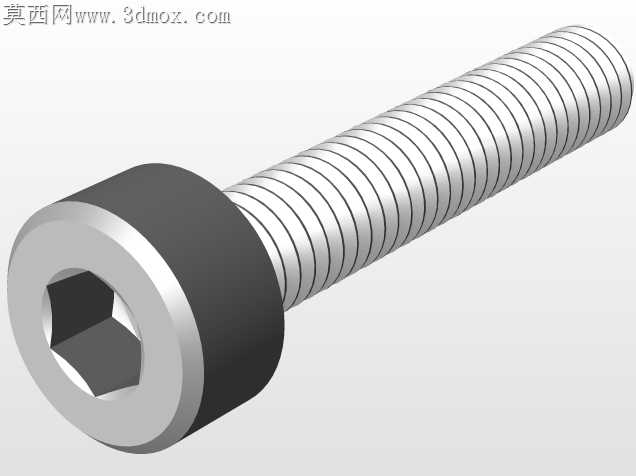

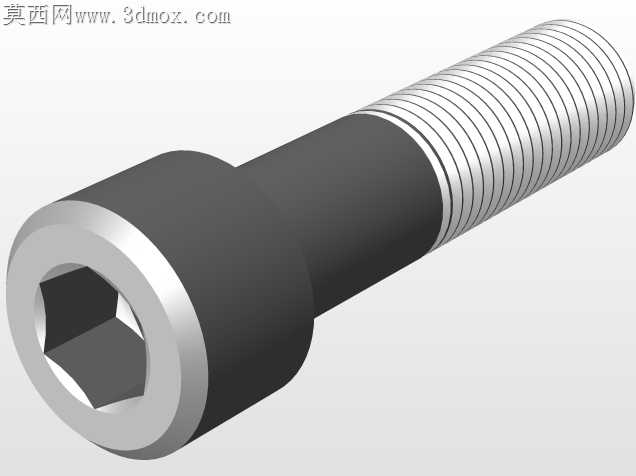

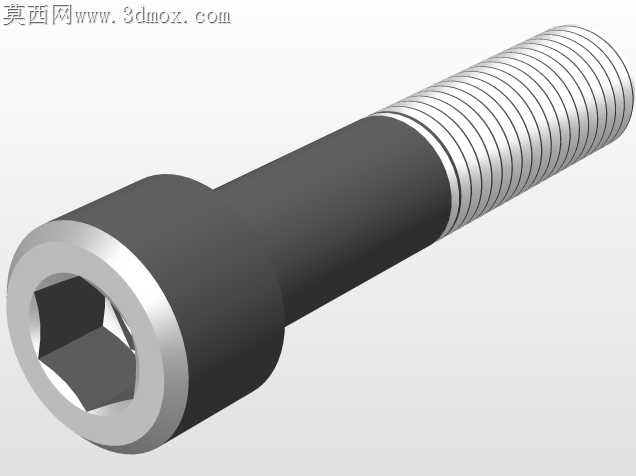

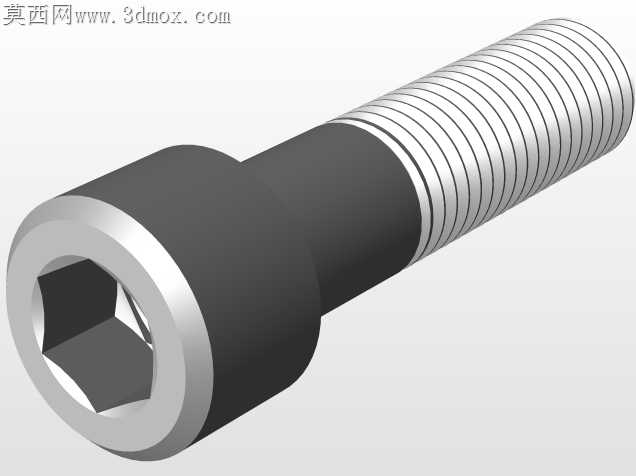

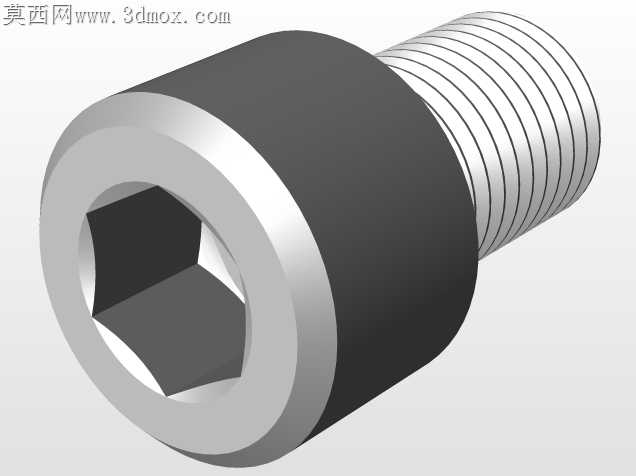

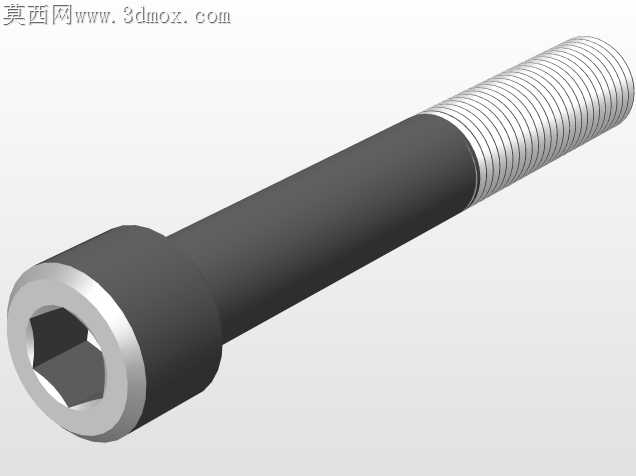

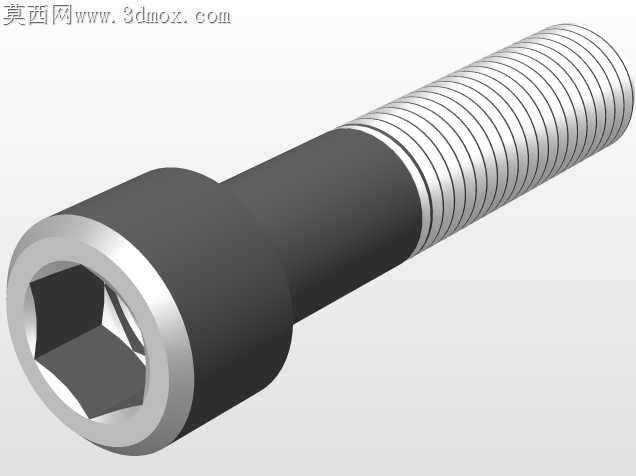

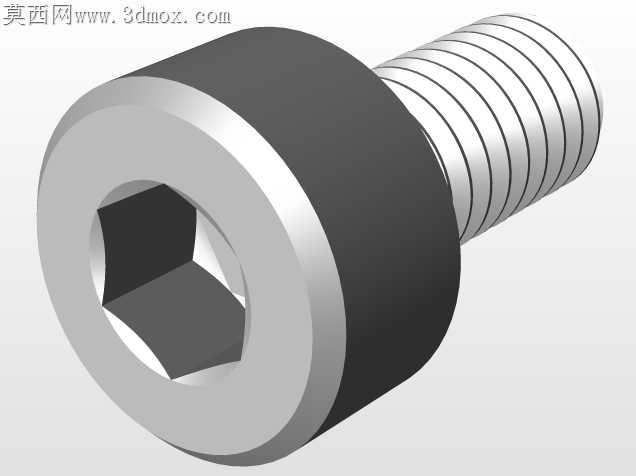

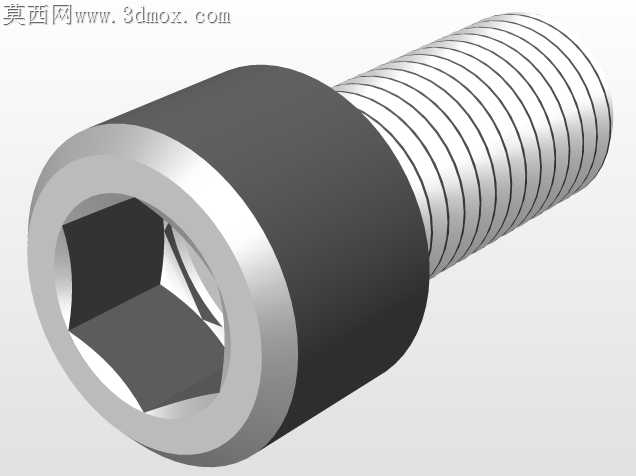

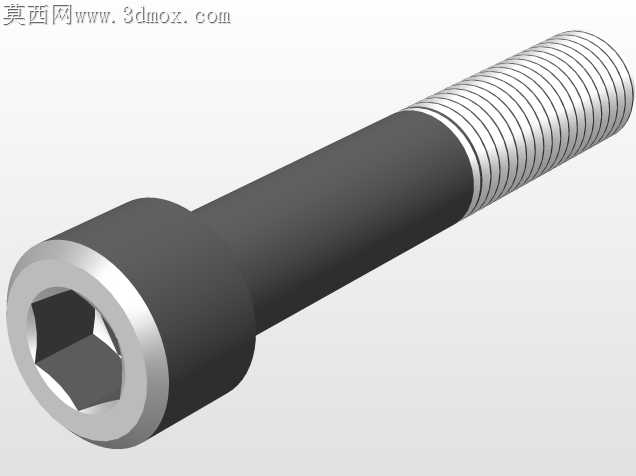

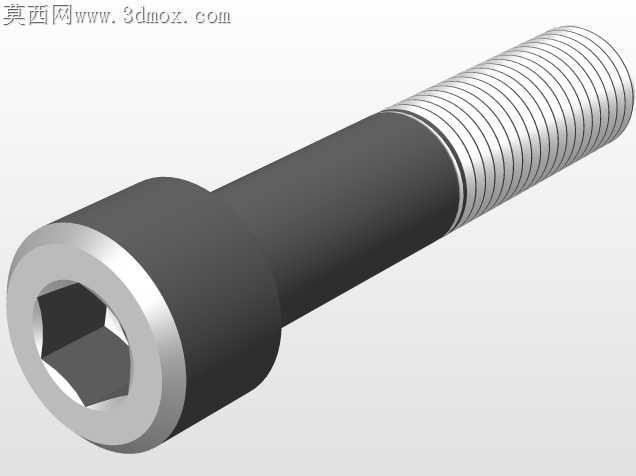

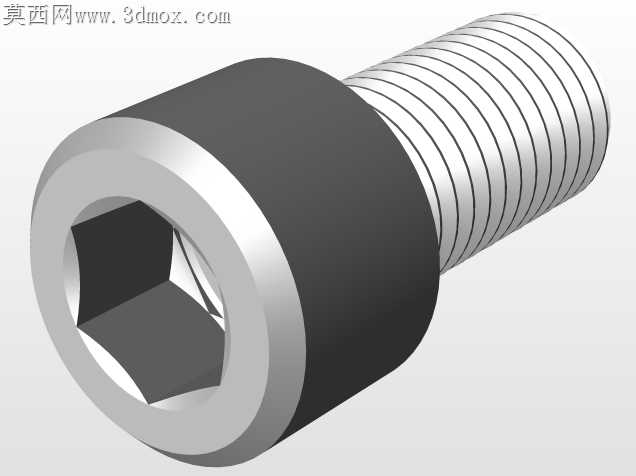

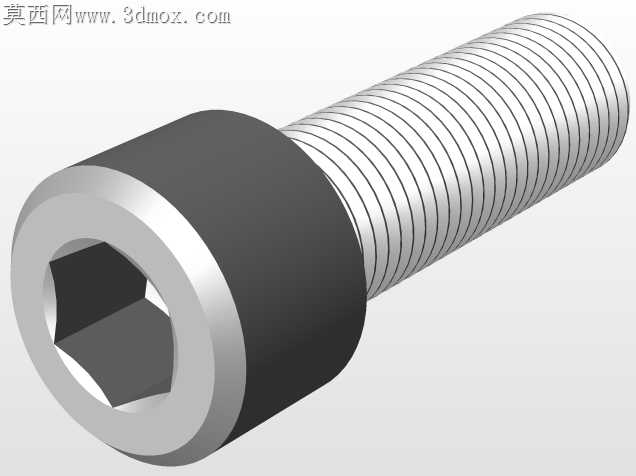

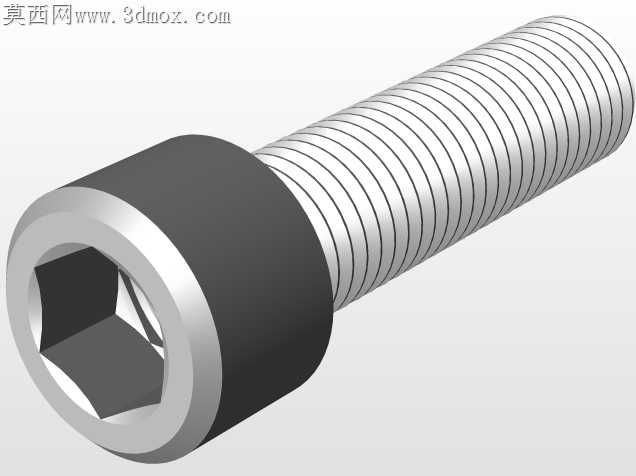

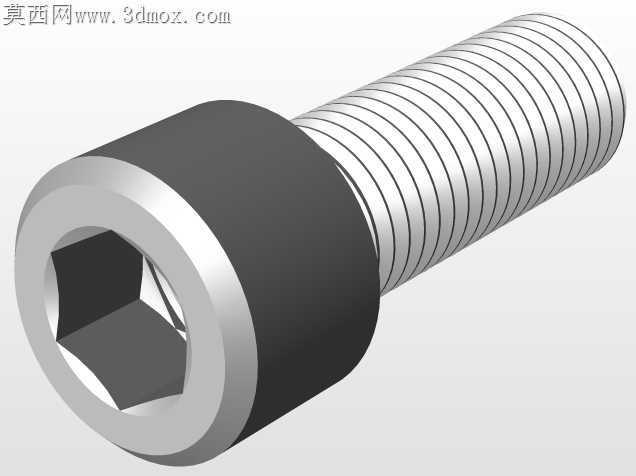

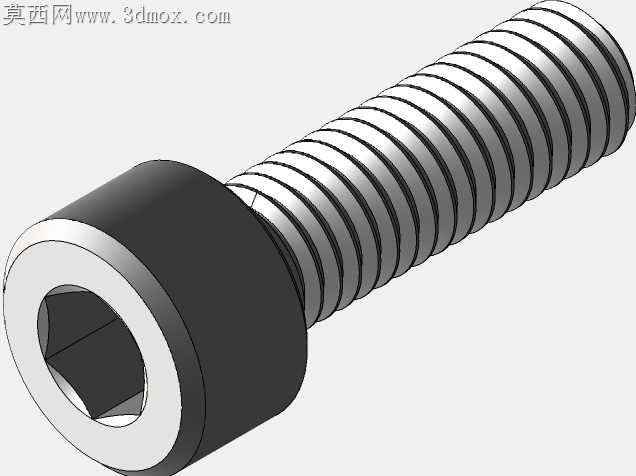

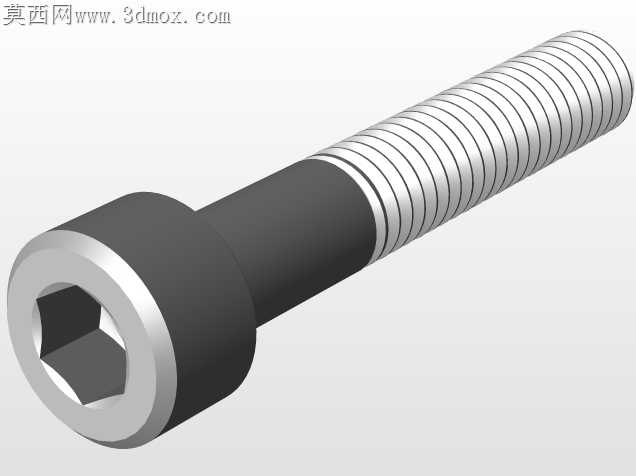

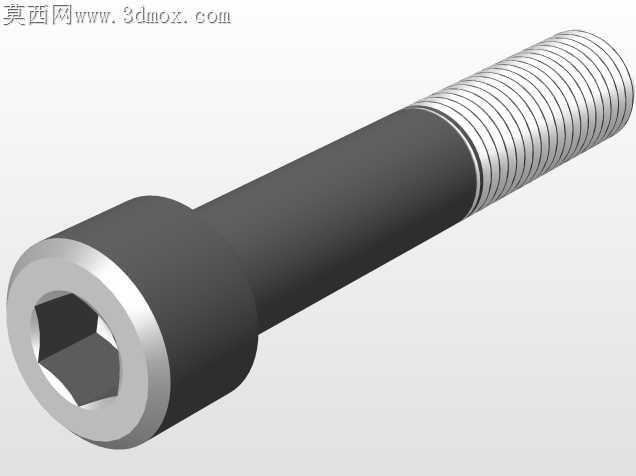

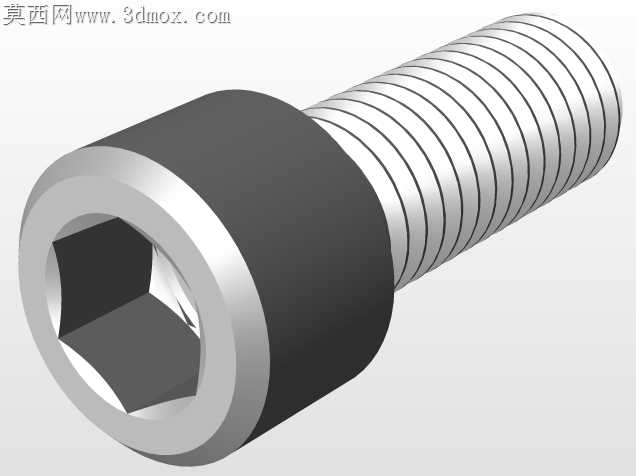

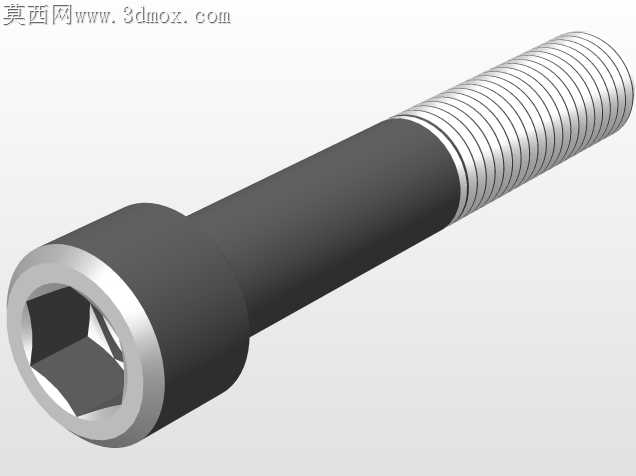

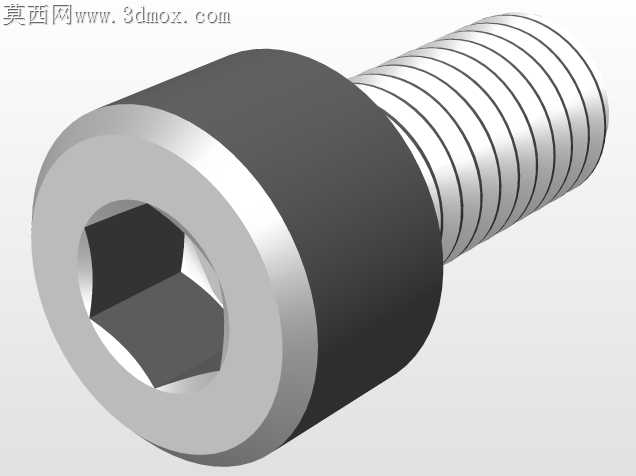

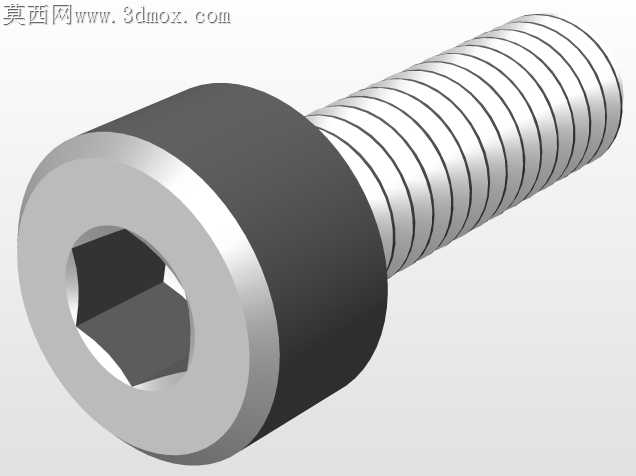

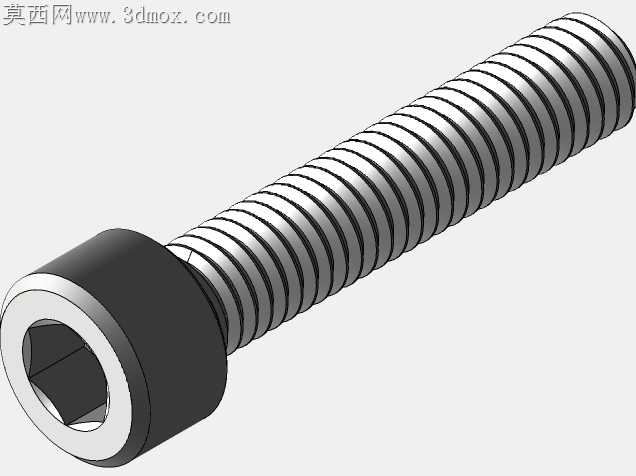

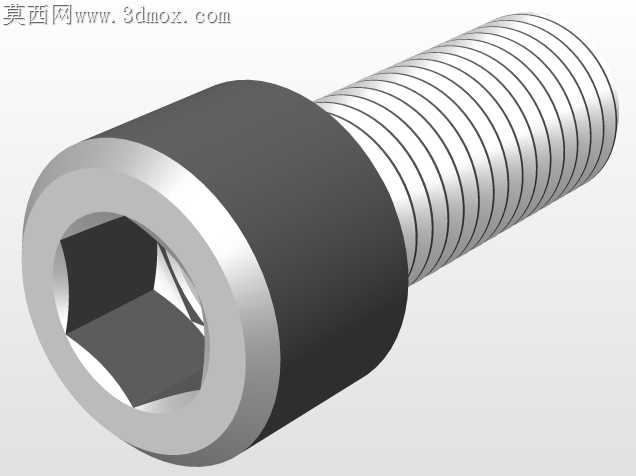

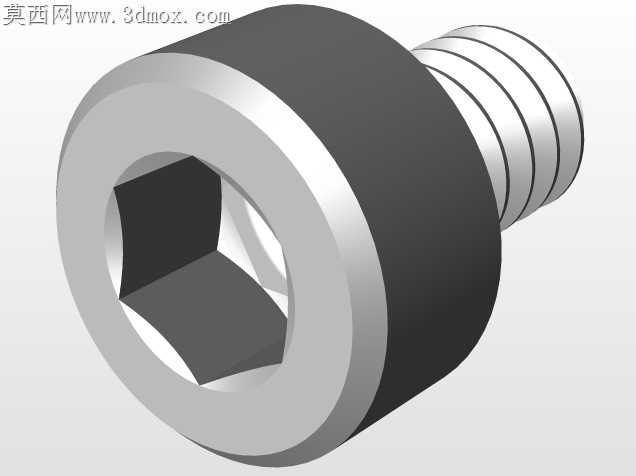

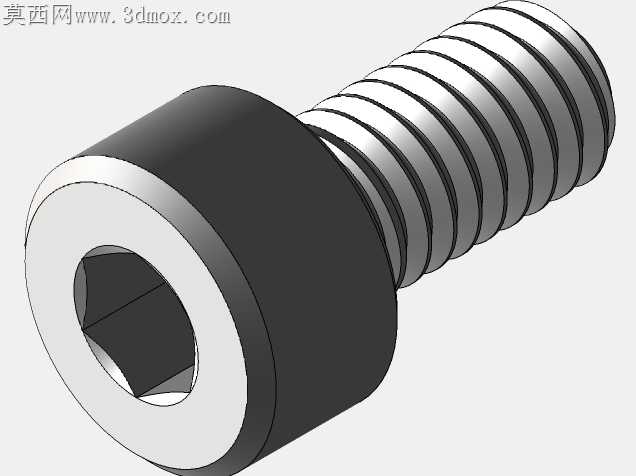

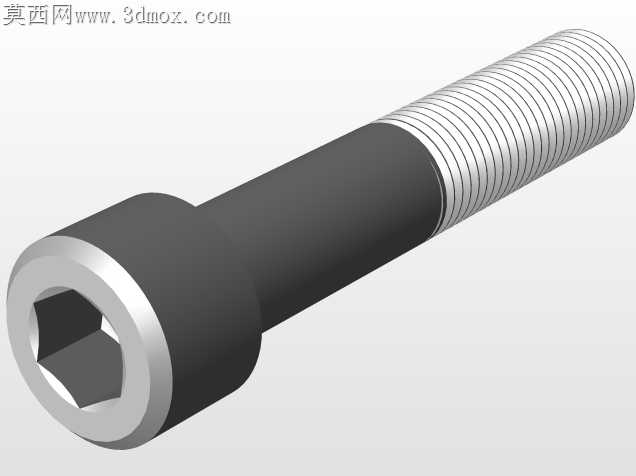

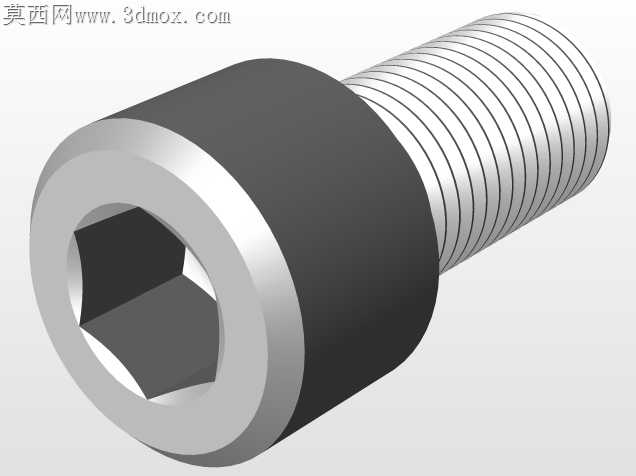

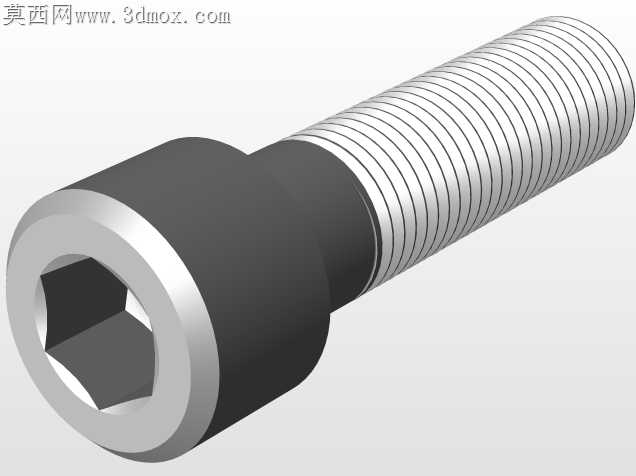

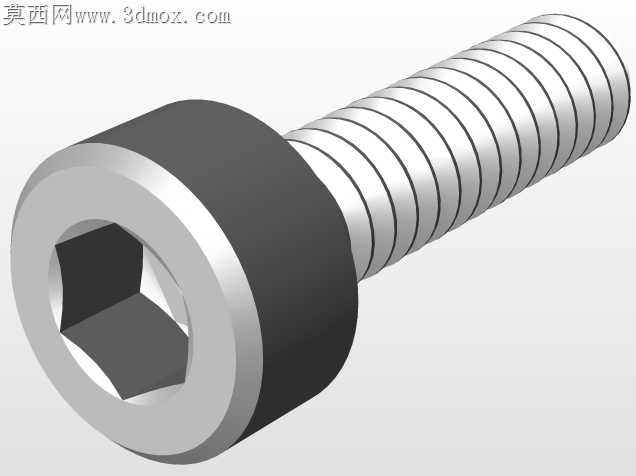

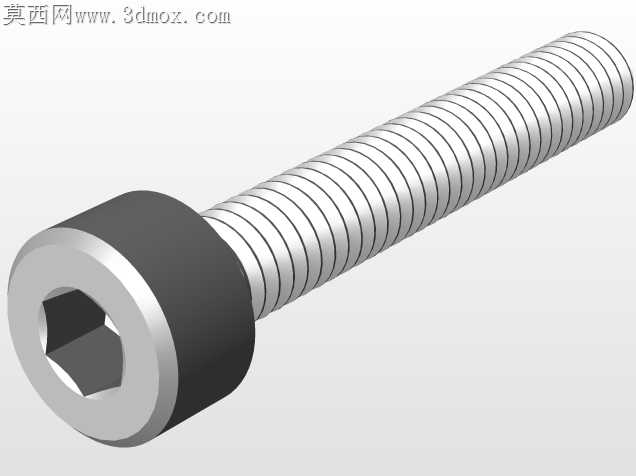

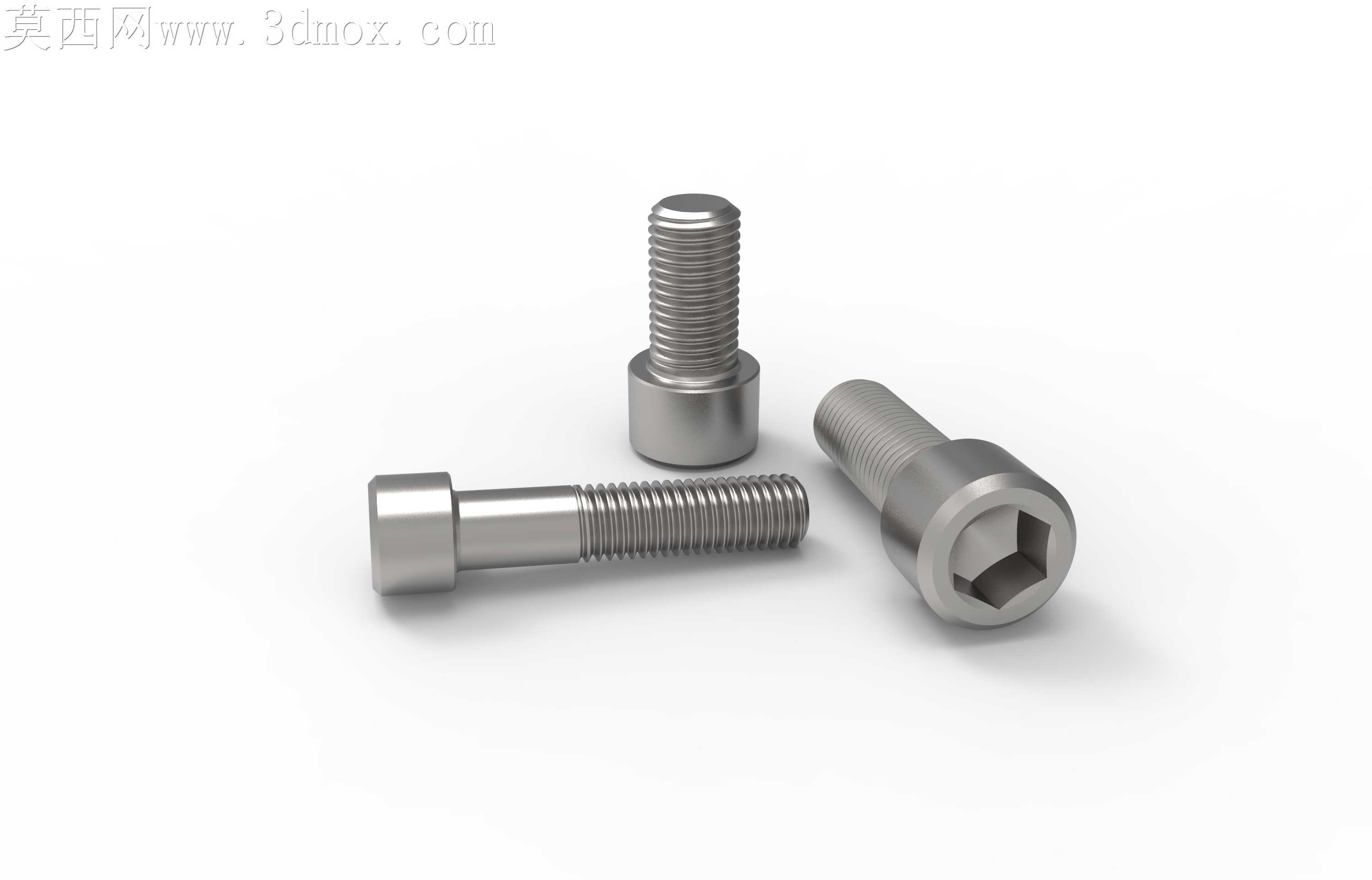

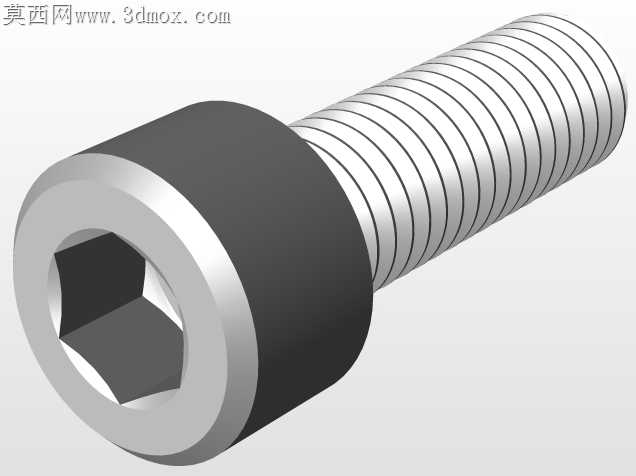

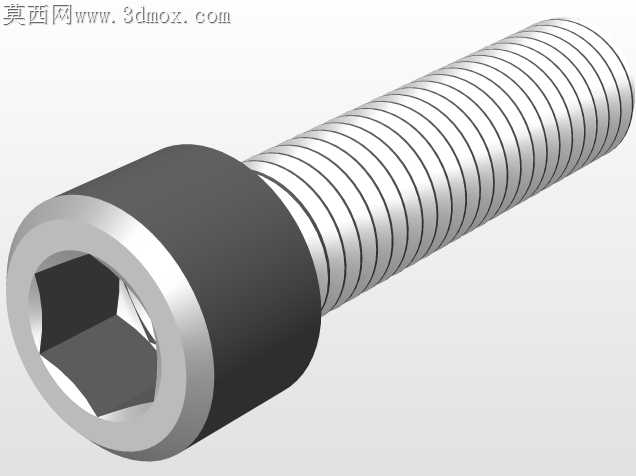

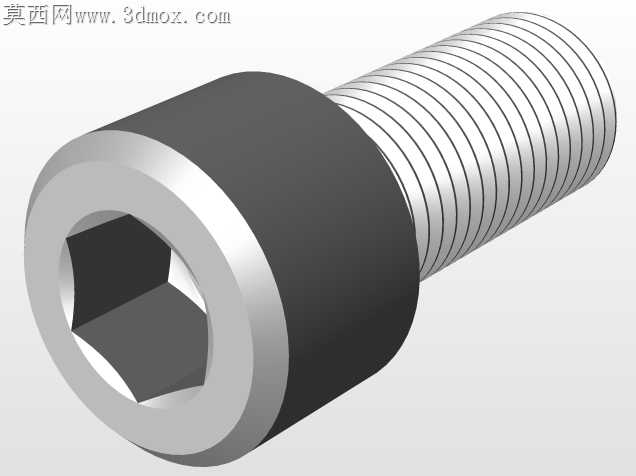

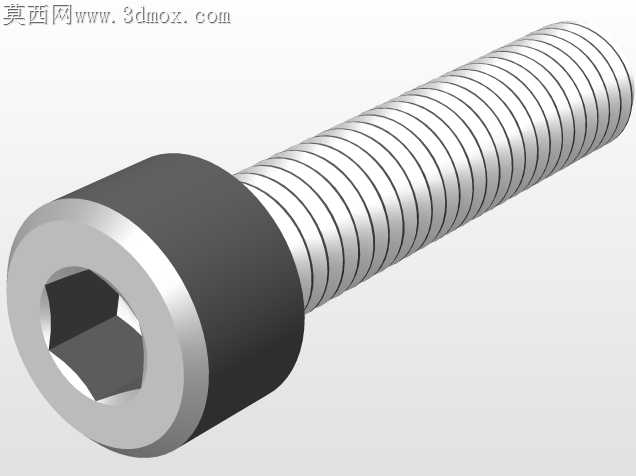

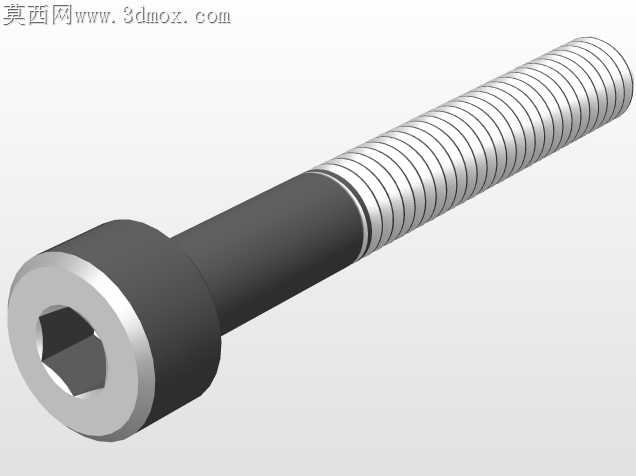

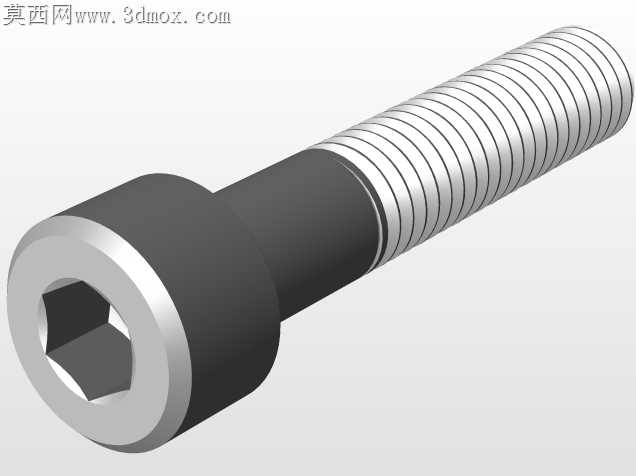

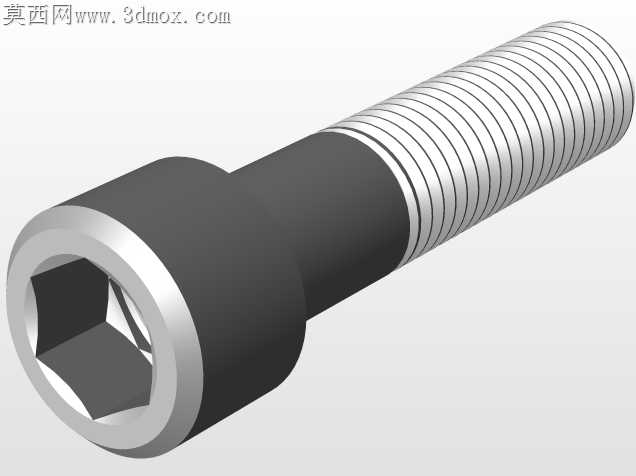

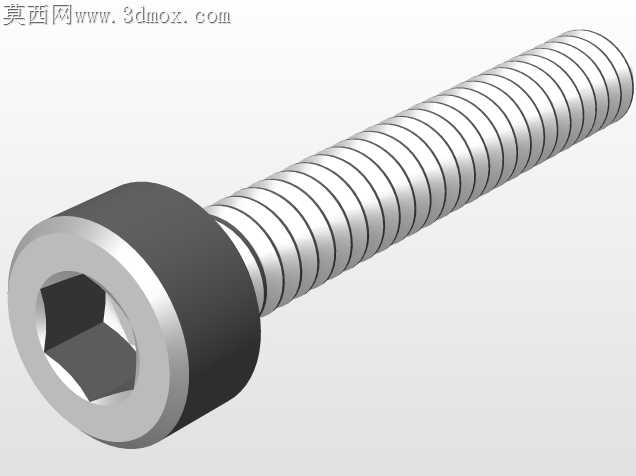

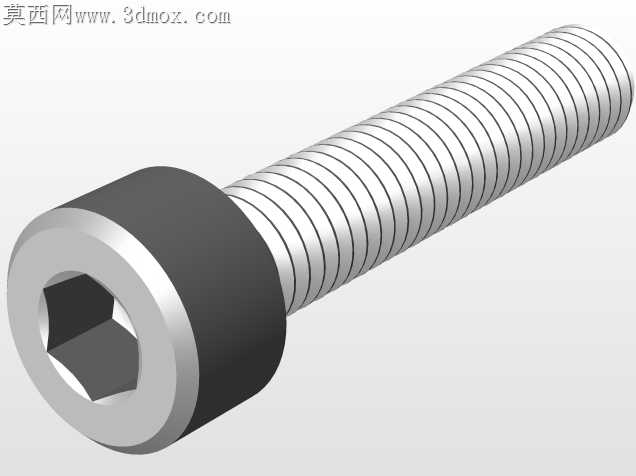

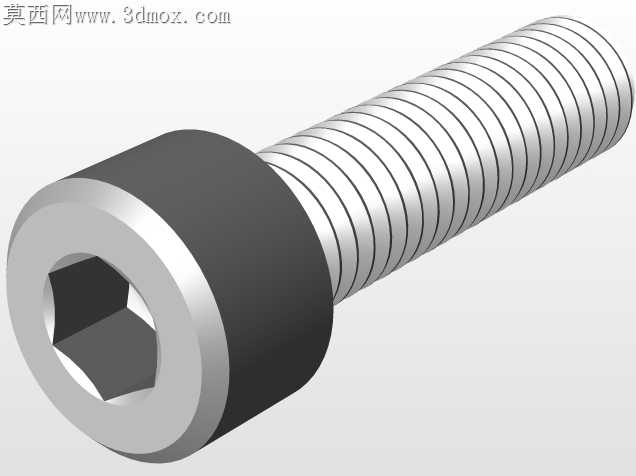

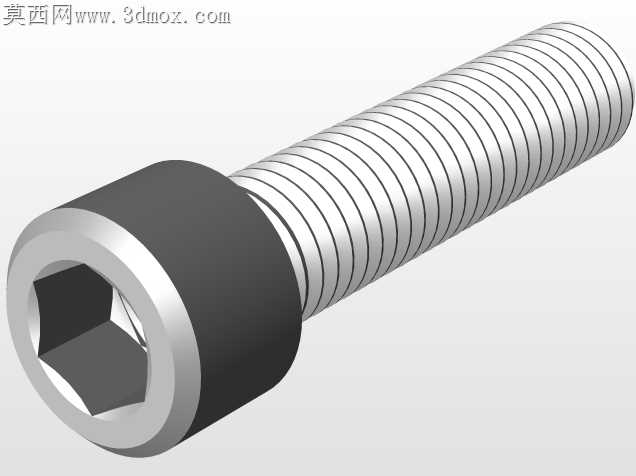

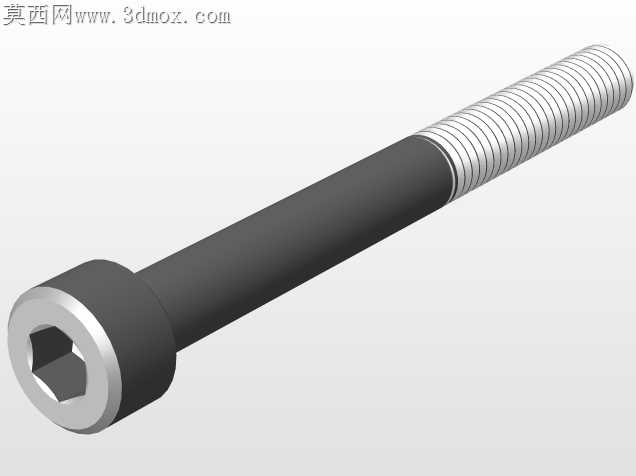

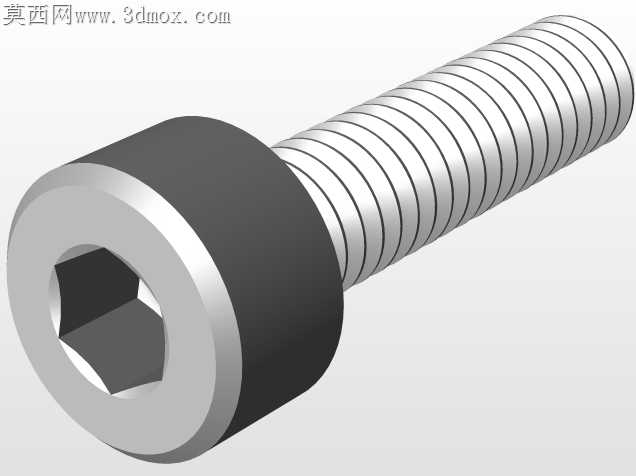

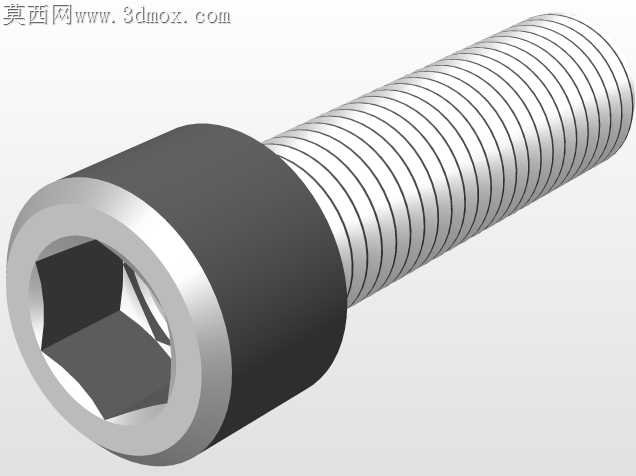

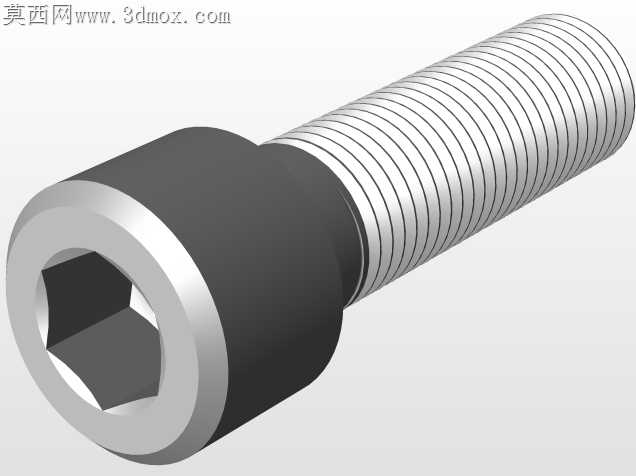

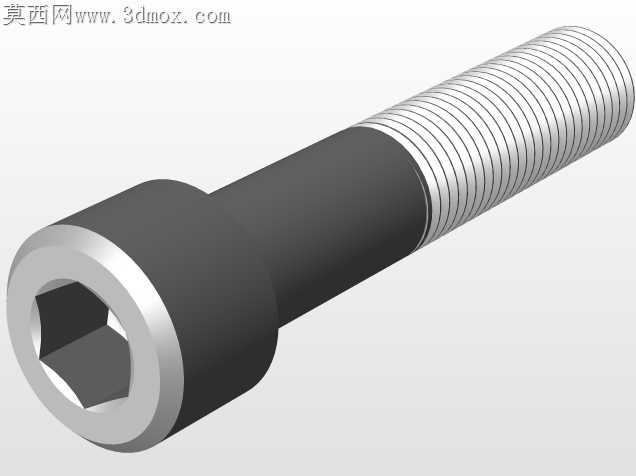

之前在车间做装配实训的时候，吃过劣质螺钉的亏，当时拧M8的内六角螺钉，因为头部内六角冲制公差偏了，六角匙卡进去打滑，不仅拧花了螺钉头，还刮花了装配面的阳极氧化层，最后费了好大劲才把断在螺纹孔里的残段取出来，那时候就想着要做一套完全贴合标准的内六角圆柱头螺钉模型，覆盖常用的规格段，不管是做装配仿真还是出加工图都能直接用。做这套模型的时候特意卡着DIN EN ISO 4762的规范来，从M1.6的小规格到M64的大规格都做了全系列覆盖，螺纹段的长度不是随便拉的，是对照标准里的半牙、全牙规格逐一核对的，杆部和螺纹段的过渡圆角特意做了0.2倍螺距的圆弧过渡，之前见过不少量产螺钉这里做直角，热处理的时候应力集中容易断杆，这个细节在模型里特意还原了。头部的内六角深度也卡着标准公差做，不会出现六角匙插不到位的情况，头部下端的支撑面做了0.05的微凸，实际装配的时候这个细节能让螺钉压紧的时候受力更均匀，不会因为支撑面倾斜导致预紧力不足。之前跨软件转档的时候出过问题，螺纹牙型如果用实体切除的话，转到其他软件里容易出现破面，这次特意把螺纹做了两种显示配置，轻量模式下用装饰螺纹线，需要做有限元分析或者加工仿真的时候可以切换成实体牙型，牙型角严格卡60度，牙顶和牙底的圆弧也按标准做了处理，不会出现转档后几何错误。做标注的时候也特意把容易出错的点标清楚，比如不同规格对应的内六角对边尺寸公差、头部直径公差、螺纹长度公差，之前拿网上随便下的螺钉模型出图，标注出来的尺寸和实物差了0.3mm，加工回来的螺钉根本装不进去，这次做的时候每个规格的尺寸都对照标准表核对了三遍，连螺纹收尾的退刀槽宽度都按标准做了，不会出现螺纹拧到底还顶到孔底的情况。不同规格的螺钉适用的预紧力场景也在模型配置里做了备注，比如M6以下的小规格适合电子设备、仪器仪表的装配，M10到M24的常用规格适合通用机械设备的连接，M30以上的大规格适合重型设备、钢结构的紧固，做装配的时候直接选对应规格就行，不用再反复核对尺寸。之前做非标设备设计的时候，经常因为螺钉模型不对，做干涉检查的时候误报，要么是头部直径做大了和旁边的零件干涉，要么是杆部长度做短了拧不到位，这套模型每个规格的长度都做了常用的系列段，干涉检查的时候能真实反映装配情况，不会出现仿真没问题实际装不上的情况。表面处理的渲染也做了区分，有发黑处理的碳钢款，有镀锌的防锈款，还有不锈钢的亮面款，做渲染效果图的时候能直接匹配不同的设备风格，不用再重新调材质。
