红色钳式手动夹持工装结构设计

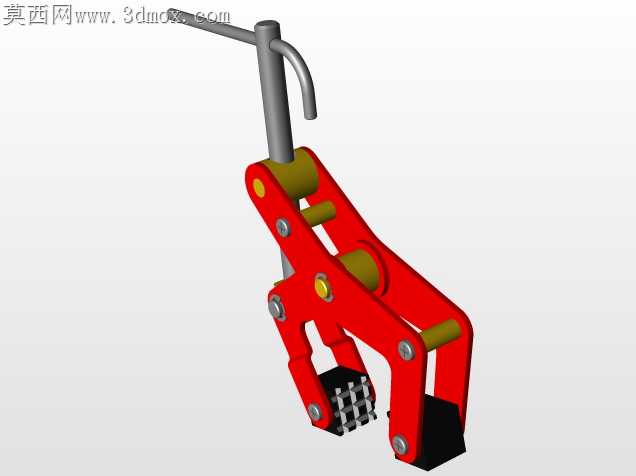

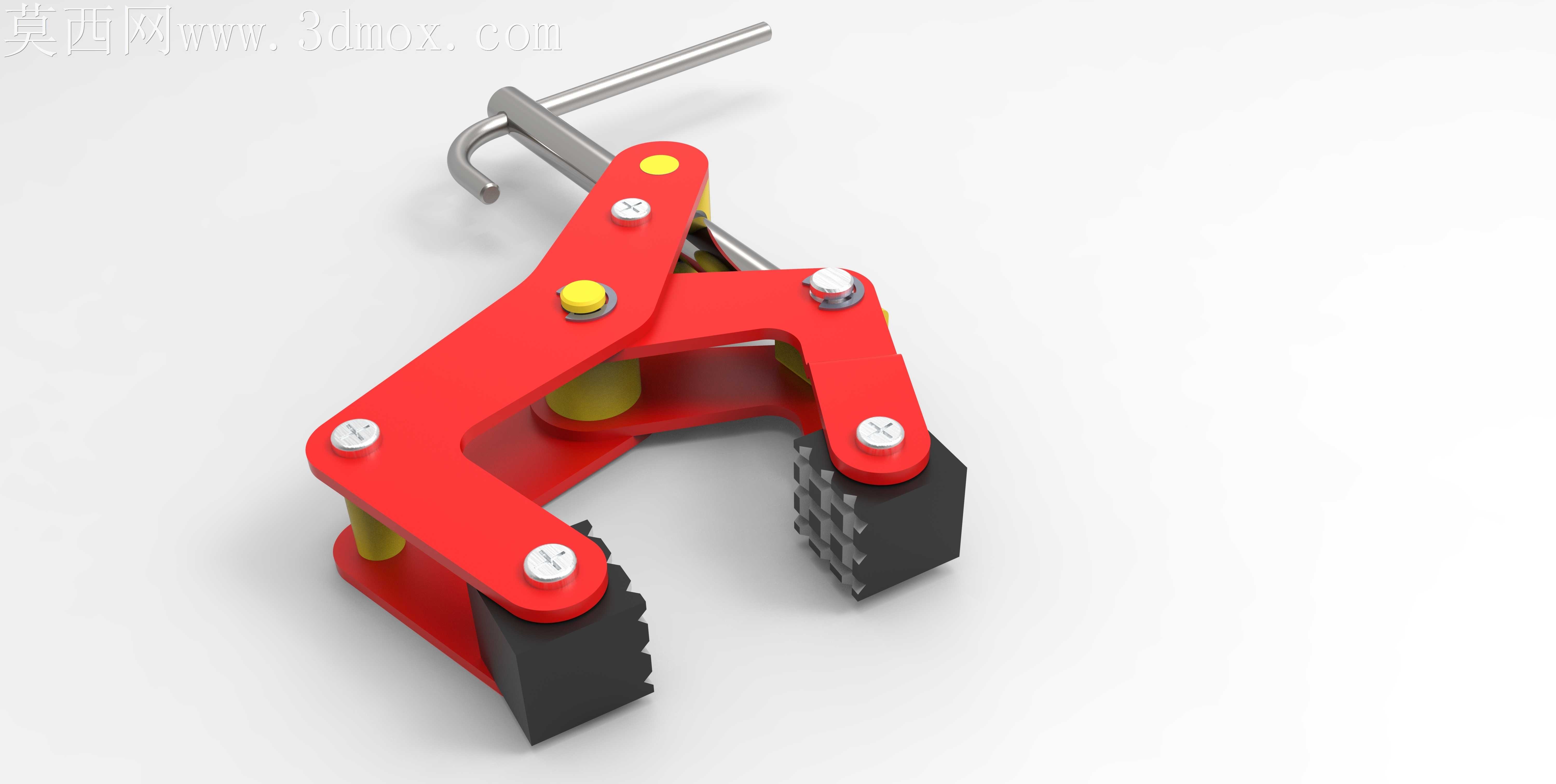

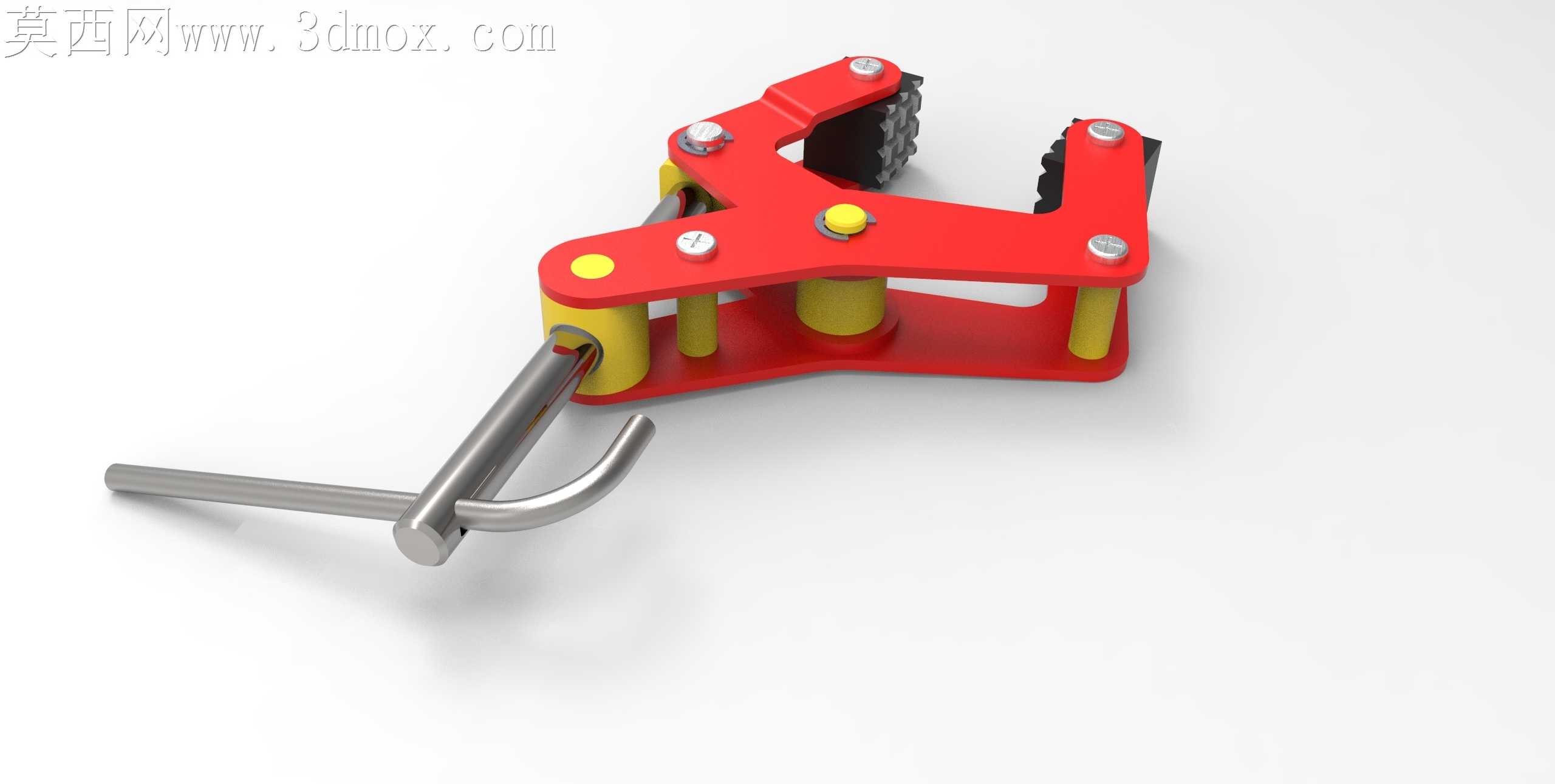

上次在车间做小件焊接定位，用普通台钳夹异形工件总打滑，钳口咬痕深还容易把薄壁件夹变形，调一次夹紧度要拧半天摇杆，赶工的时候急得满头汗，才想着自己改一套顺手的手动夹持件。最开始打样的版本钳口用的是光面金属块，夹带漆面的工件一受力就滑，后来在钳口加了交错的齿纹，齿尖倒了0.2mm的圆角，既不会刮花工件表面，咬合力也提了三成，试夹圆钢和方管的时候，晃动手柄也没出现移位的情况。铰接点的轴销一开始选的是普通圆柱销，反复开合几十次就出现旷量，夹头对位偏了快1mm，后来换成带防脱卡簧的台阶销，轴孔配合选了H7/g6的间隙公差，装的时候抹了少量润滑脂，连续开合几百次也没出现卡滞或者松旷的问题。压臂的红色部分一开始做的等厚结构，受力大的时候靠近铰接点的位置容易出现应力发白，后来把受力集中的拐角处做了圆弧过渡，局部加厚了2mm，还在非受力区挖了减重槽，整体重量轻了近两成，夹持刚性反而没降。跨软件转格式的时候，一开始把铰接处的小弹簧导柱漏了，导入渲染软件的时候才发现压臂复位没支撑，来回核对装配层级才把小零件补全，转档后曲面没出现破面，铰接处的运动间隙也保留得刚好。钳口的黑色防滑块选的是耐磨橡胶材质，和金属压座做了嵌入式卡接，不用螺丝固定，磨损了拔下来就能换，平时维护省了不少事。顶部的操作杆做了折弯挂钩造型，不用的时候可以挂在工位旁的工具架上，不会随手放丢。做这套结构的时候没搞花里胡哨的设计，所有尺寸都是对着平时加工的常见工件量程调的，张开最大行程能到80mm，夹紧力靠手柄的杠杆比放大，不用费多大劲就能夹稳，平时做小件打磨、钻孔定位、临时焊接固定都能用，比市面上卖的通用夹具体积小，夹异形件的适配性反而更好。
