微型托盘铣床螺旋夹具结构设计

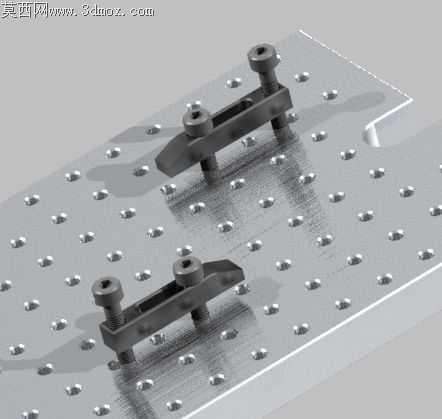

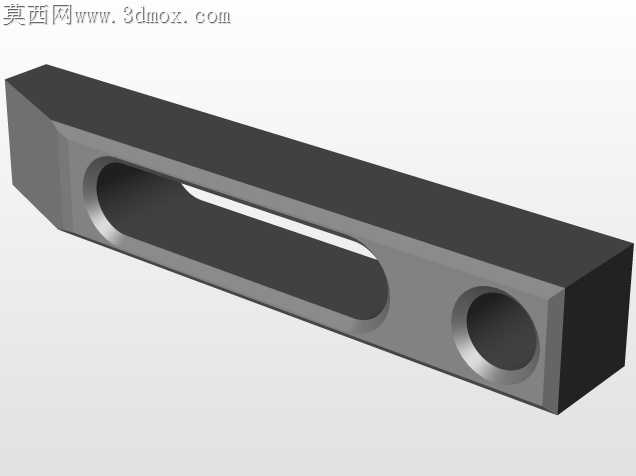

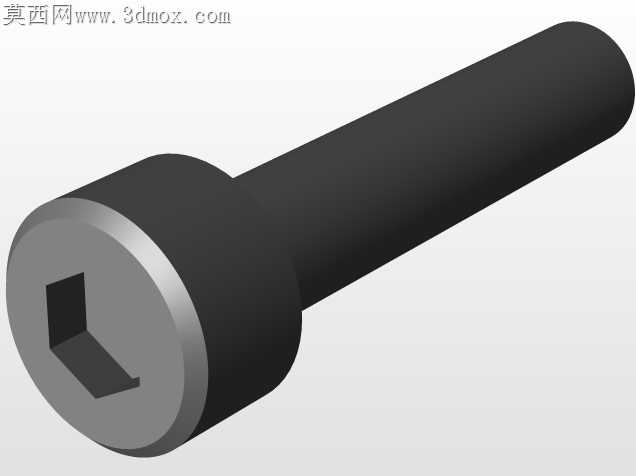

上次给实训车间做小型零件铣削装夹方案时，最先碰到的问题就是常规台钳没法适配带密集定位孔的托盘基准，硬压的话工件边缘容易被顶出毛刺，换软爪又要反复找正，耽误实训课的实操进度。这套螺旋夹紧结构就是盯着这个痛点磨出来的，压块前端做了斜向让位，不会蹭到托盘上已加工的孔位倒角，锁紧螺栓的柱身特意留了0.02mm的配合间隙，顺着托盘的定位孔插下去不会卡滞，拧动顶部内六角头的时候，压块会顺着螺旋进给的力道慢慢贴紧工件表面，不会像快速夹那样一压就弹偏。做结构验证的时候特意试过不同厚度的小型工件，压块的行程范围刚好覆盖实训课常用的2-15mm铝件、塑料件装夹需求，不用额外加垫块就能直接锁紧。之前跨软件转格式的时候，压块和螺栓连接的位置出过曲面破面，后来把衔接处的圆角统一改成R0.5的标准过渡，转档后就没再出现过丢面的问题，拿去给学生做装配练习的时候也不会因为几何错误卡壳。压块的受力面做了细微的防滑纹路，但没做太尖锐的齿形，避免夹伤软质工件的表面，毕竟实训用的坯料很多是学生练手用的铝块，夹出太深的压痕就没法二次利用了。两个夹紧单元可以顺着托盘的孔位随意调整间距，碰到异形小零件的时候，还能错开位置找最佳受力点，不用专门做定制夹具。当初画图纸标注的时候，螺栓轴线和压块底面的垂直度公差卡得比较严，留了0.01mm的形位公差，就是怕锁紧的时候压块歪掉，压不住工件还会蹭到铣刀。量产的话这套结构完全可以用45号钢做发黑处理，成本不高还耐磨，实训车间日常用个两三年不会出问题，锁紧的力道刚好够小型铣削的切削力，不会因为夹太松让工件飞出来，也不会夹太紧把薄壁件压变形。之前有学生装夹的时候没把螺栓插到底，锁紧的时候压块翘起来，后来特意在螺栓柱身加了一圈定位台阶，插到位的时候会有轻微的卡滞感，新手操作也不容易出错。
