十寸偏置式充气橡胶轮组结构设计

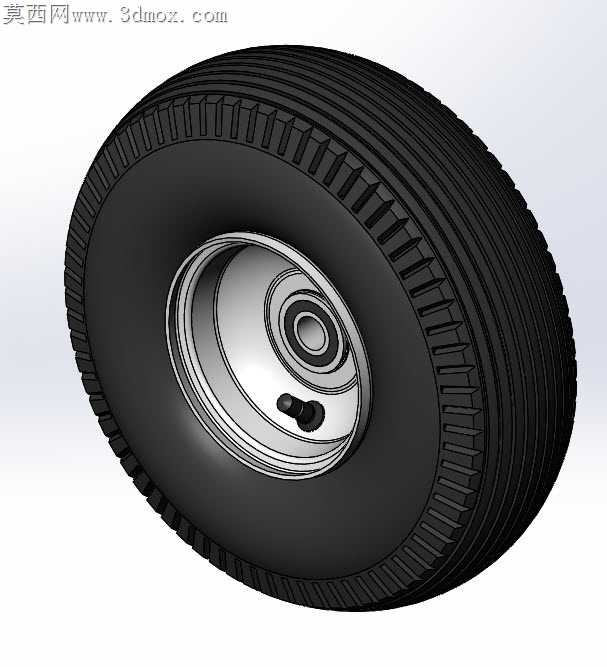

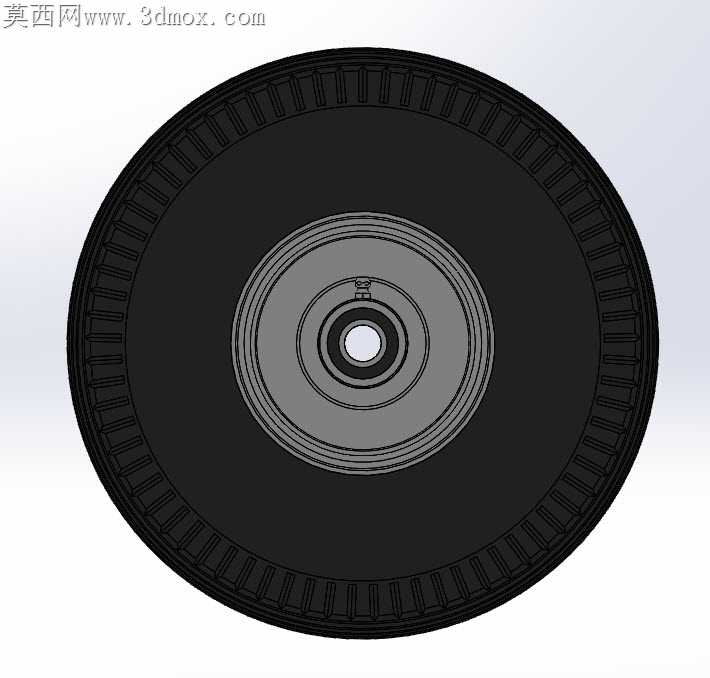

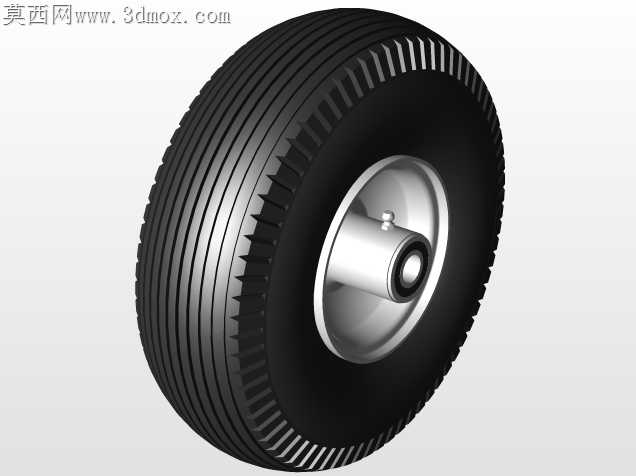

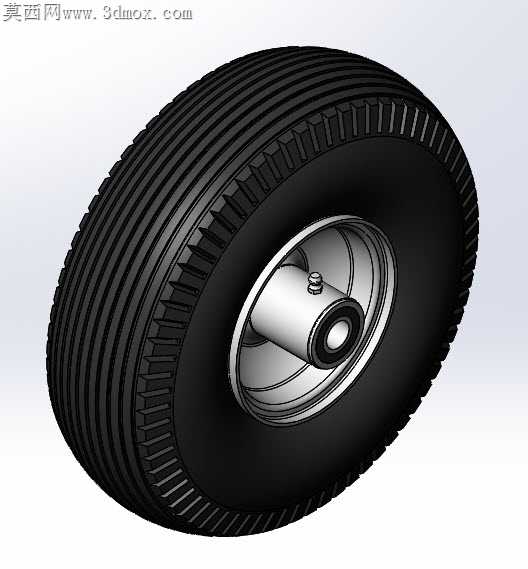

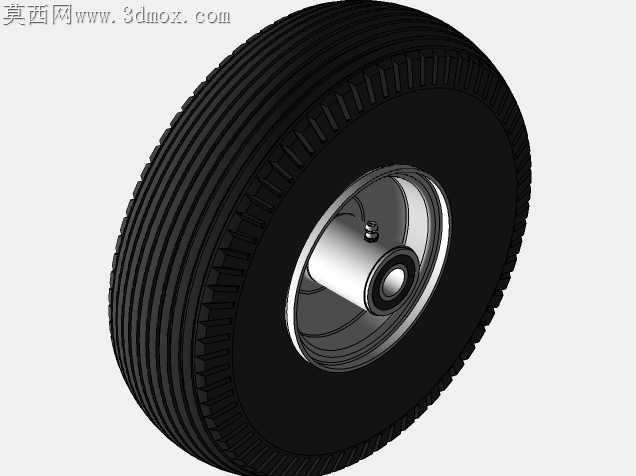

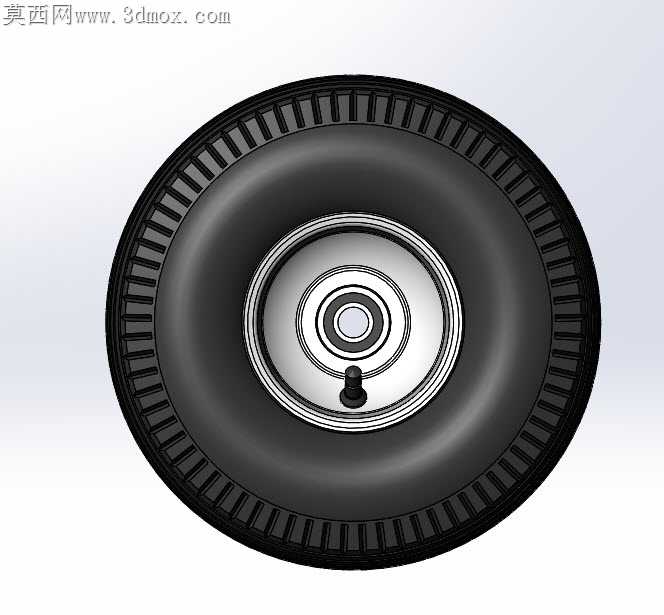

刚拿到手的胎面切削样件边缘还带着细碎的橡胶飞边，轮辋冲压件的同轴度公差卡了快两周，最初做偏置距匹配的时候，总想着把轮毂安装面往外侧多挪两毫米，能让轮组在窄幅手推设备上留出更多安装空间，没成想静态承重测试刚到额定载荷的八成，轮辐根部就出现了应力集中的形变痕迹。胎面花纹的排布改了三版，最开始用的等距直条纹，在光滑环氧地坪上做制动测试的时候侧向滑移量超标，后来把每道花纹块的边缘做了1.5度的倾斜倒角，还在花纹沟底加了细小的排屑凹槽，哪怕车间地面沾了少量切削液或者金属碎屑，胎面也能保持足够的抓附力，不会出现起步打滑的情况。做跨格式转档的时候踩过坑，最开始把橡胶胎体和金属轮毂的装配面做了完全贴合的零间隙配合，导成通用格式的时候曲面出现了细碎的破面，后来特意在两个零件的配合面留了0.1毫米的装配公差间隙，既不影响实际装配时的压装精度，也避免了转档后曲面重叠导致的显示错误。气嘴的安装位置特意选在了轮辐偏置的凹陷区域，之前做同尺寸定向轮的时候把气嘴放在了轮辐外侧，设备搬运过程中经常被磕碰导致漏气，这次把气嘴藏在凹陷处，哪怕轮组蹭到设备机架或者路边障碍物，也不会碰坏气嘴芯。轮辋的卷边结构做了量产适配的取舍，最开始设计的是双层卷边结构，承重性能确实更好，但冲压工序要多三道，单件成本涨了近三成，后来调整了卷边的圆弧半径，把双层卷边改成了带加强筋的单层卷边，测试下来承重能力只降了不到5%，生产效率提了40%，完全能满足轻型搬运设备的使用需求。胎体的帘布层排布参考了小型代步车轮的参数，但针对工业场景的使用环境做了调整，把帘线的角度从常规的32度调到了38度，侧向抗冲击的能力提了不少，过车间门口的减速带或者地面小坑洼的时候，胎侧不容易出现鼓包的问题。之前给实训班的学生做示范的时候，不少人做充气轮模型总把胎壁厚度做的均匀一致，实际生产的时候胎面位置的橡胶厚度要比胎侧厚2毫米，不然磨损最快的胎面位置使用寿命会比预期短一半，这次建模的时候特意把胎壁的厚度做了渐变处理，完全贴合实际量产的工艺要求。轮轴配合的轴承位公差选的是过渡配合，最开始选过盈配合的时候，轴承压装需要的压力太大，小工厂的简易压装机很难保证压装到位，选间隙配合的话轴承跑外圈的问题又很常见，调整了三次公差带才找到合适的配合区间，既方便装配，又能保证长期使用不会出现松动异响。
