带接口板StepMaster2.5铣床数控控制箱

当初做这套控制箱结构的时候，最先踩的坑是机箱侧板散热孔的冲压毛刺，第一次打样的钣金件边缘飞边没处理干净，装航空插头的时候绝缘垫圈被刮破，测导通的时候直接出现了轴信号串扰，折腾了快两天才找到问题根源。后面调整了钣金冲压的落料顺序，把散热齿的冲裁放在折弯工序之前，还特意在接口安装位预留了0.2mm的公差余量，避免不同批次的接插件插装时出现卡滞。

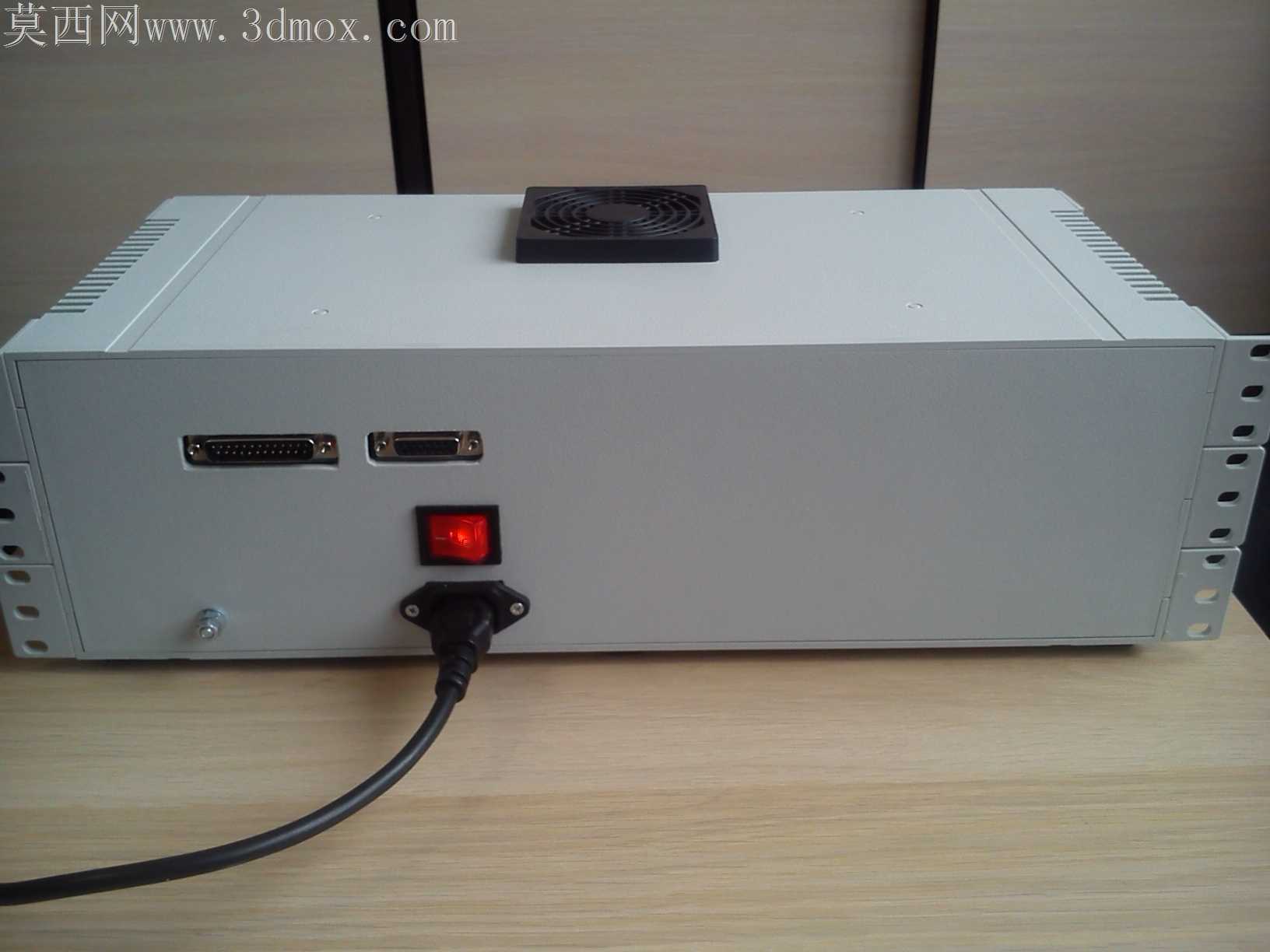

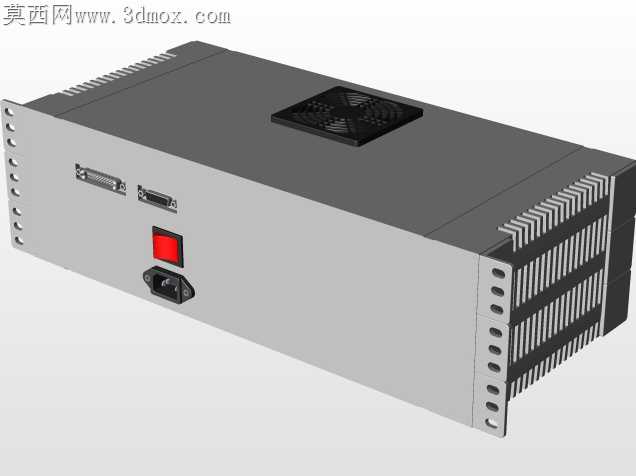

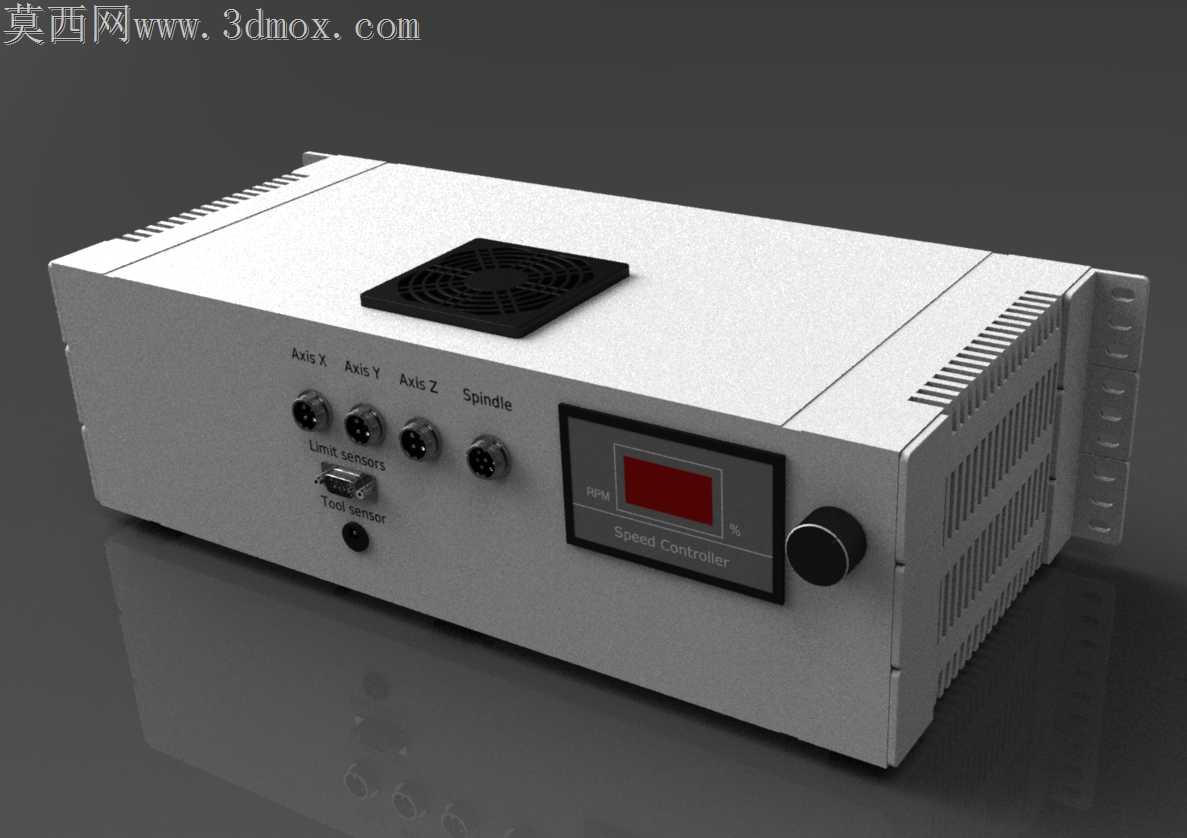

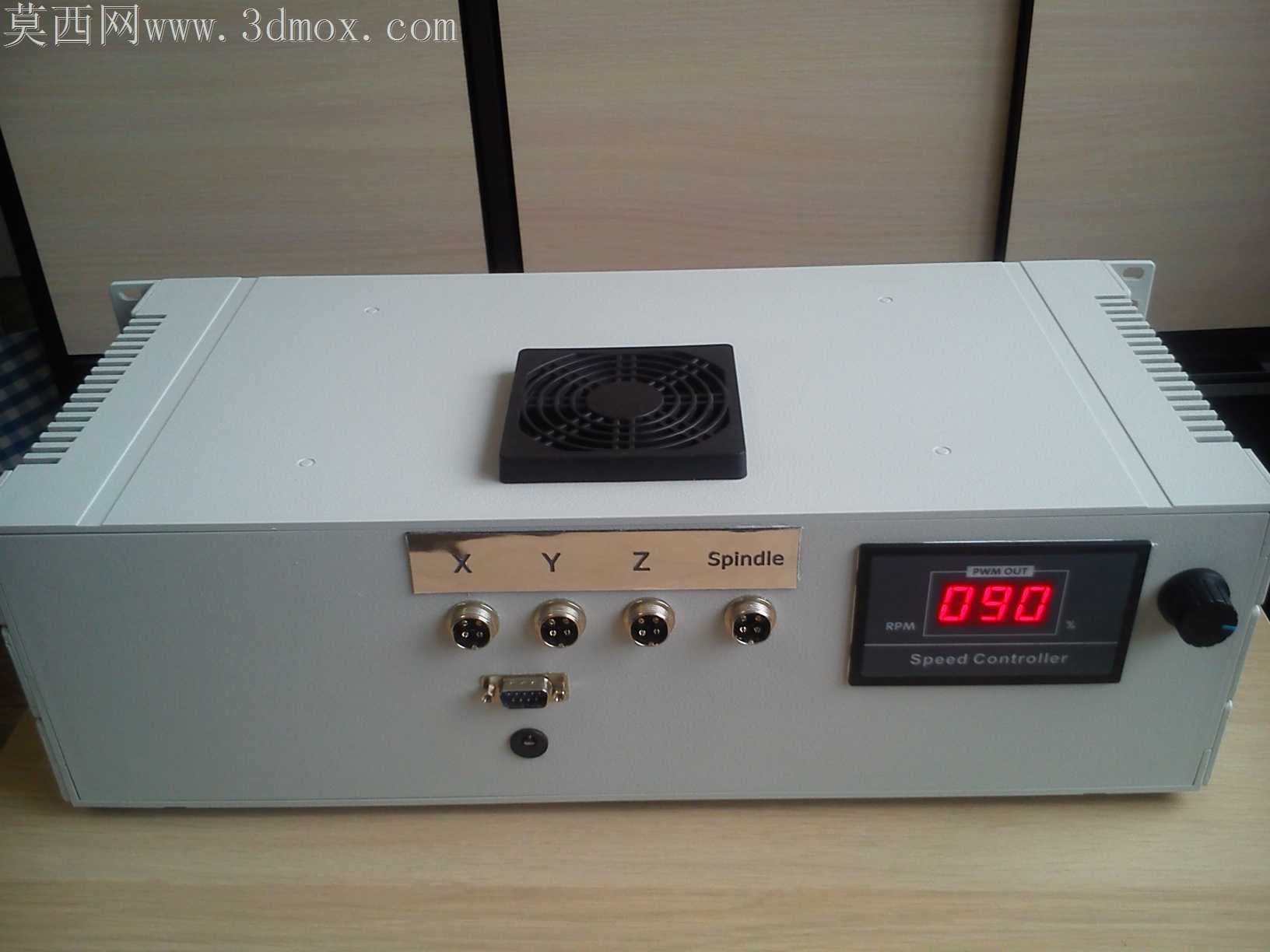

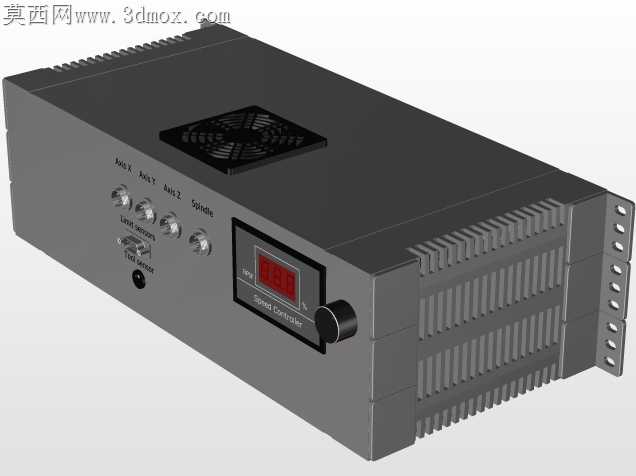

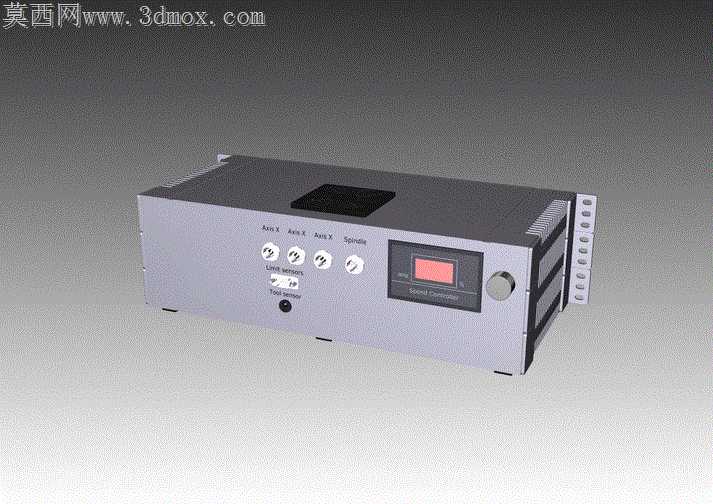

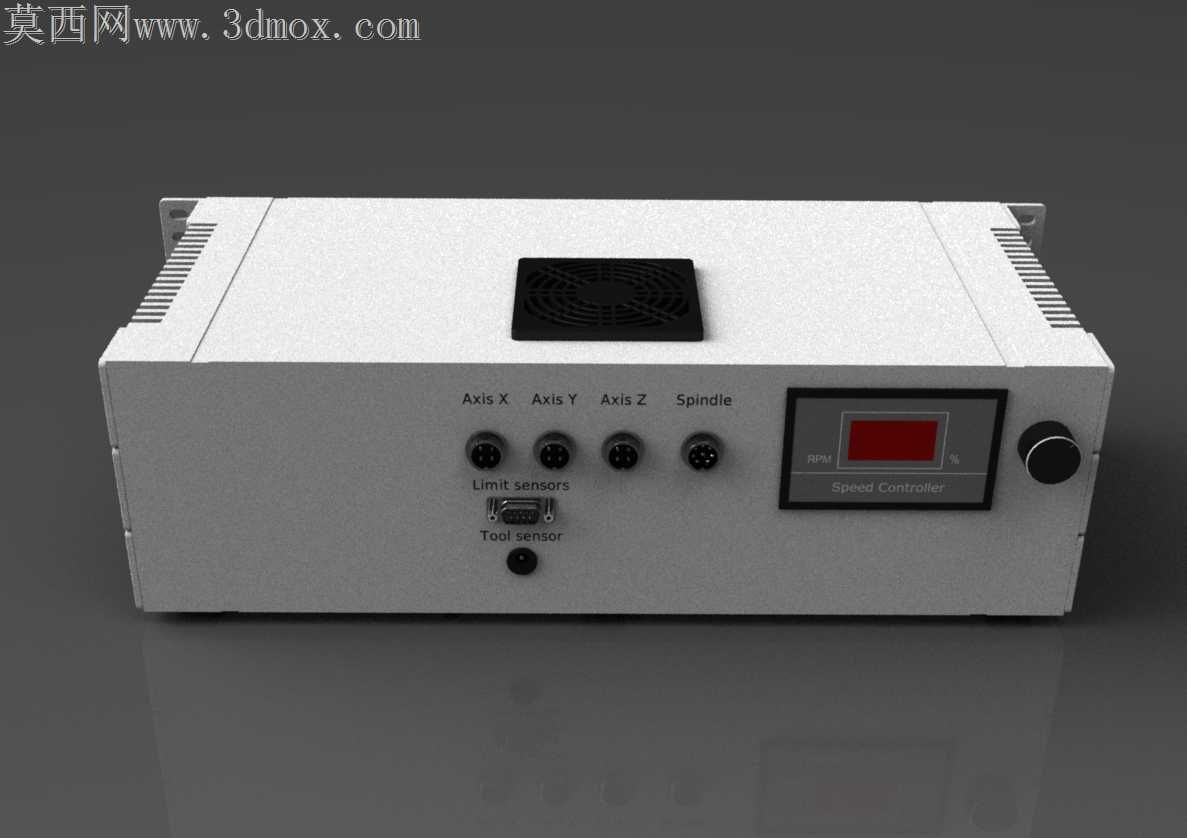

面板上的数显窗和旋钮位置，前前后后挪了三次，最开始把急停和轴接口放在同一侧，实际接线的时候发现X、Y、Z三个轴的航插线缆会互相遮挡，插拔Spindle接口的时候得歪着胳膊使劲，后来把四个轴接口排成斜向一列，数显屏往右侧偏移15mm，旋钮放在屏幕右下角，操作的时候视线刚好能覆盖显示数值，手拧旋钮也不会碰到旁边的接口。顶部的散热风扇一开始选的是薄款静音扇，连续跑8小时满负载测试的时候，箱体内的驱动模块温度冲到了62度，后面换成带防尘网的25mm厚轴流风扇，还在风扇安装位加了一圈减震泡棉，既解决了散热问题，也避免风扇震动传导到机箱引起的信号干扰。

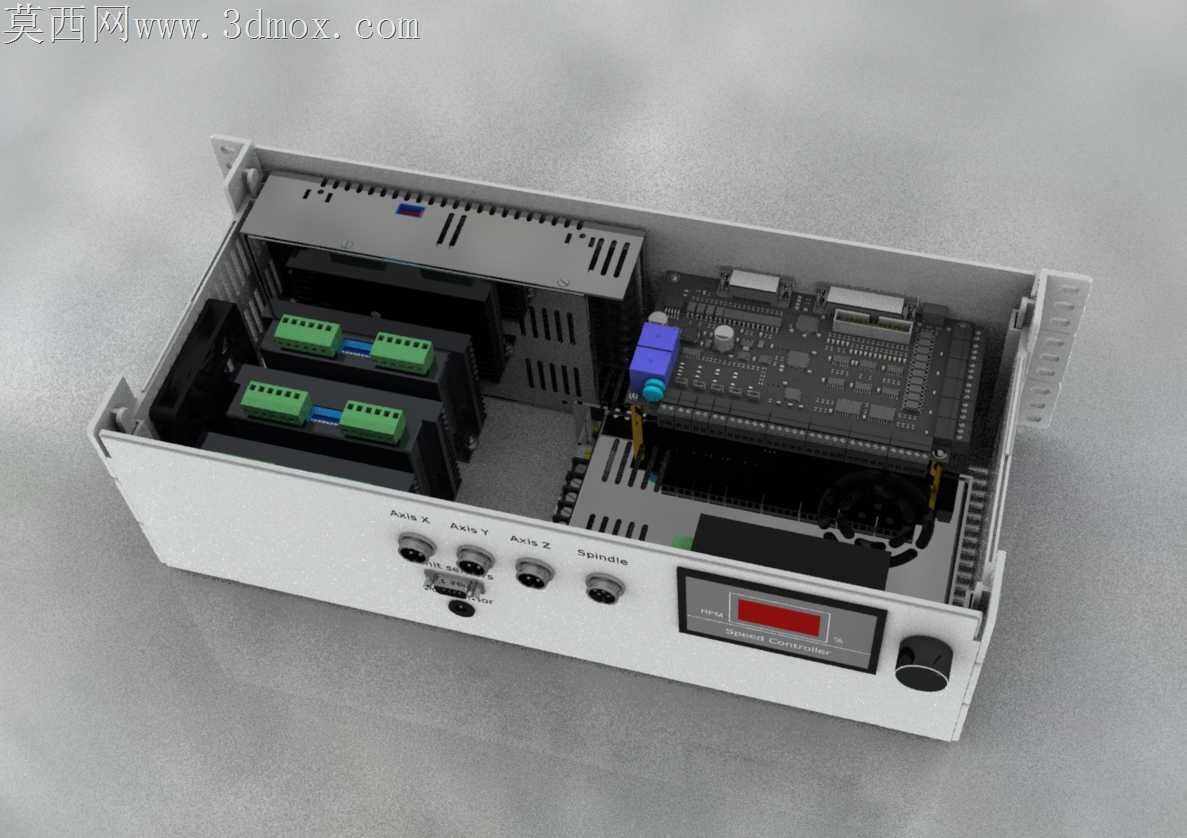

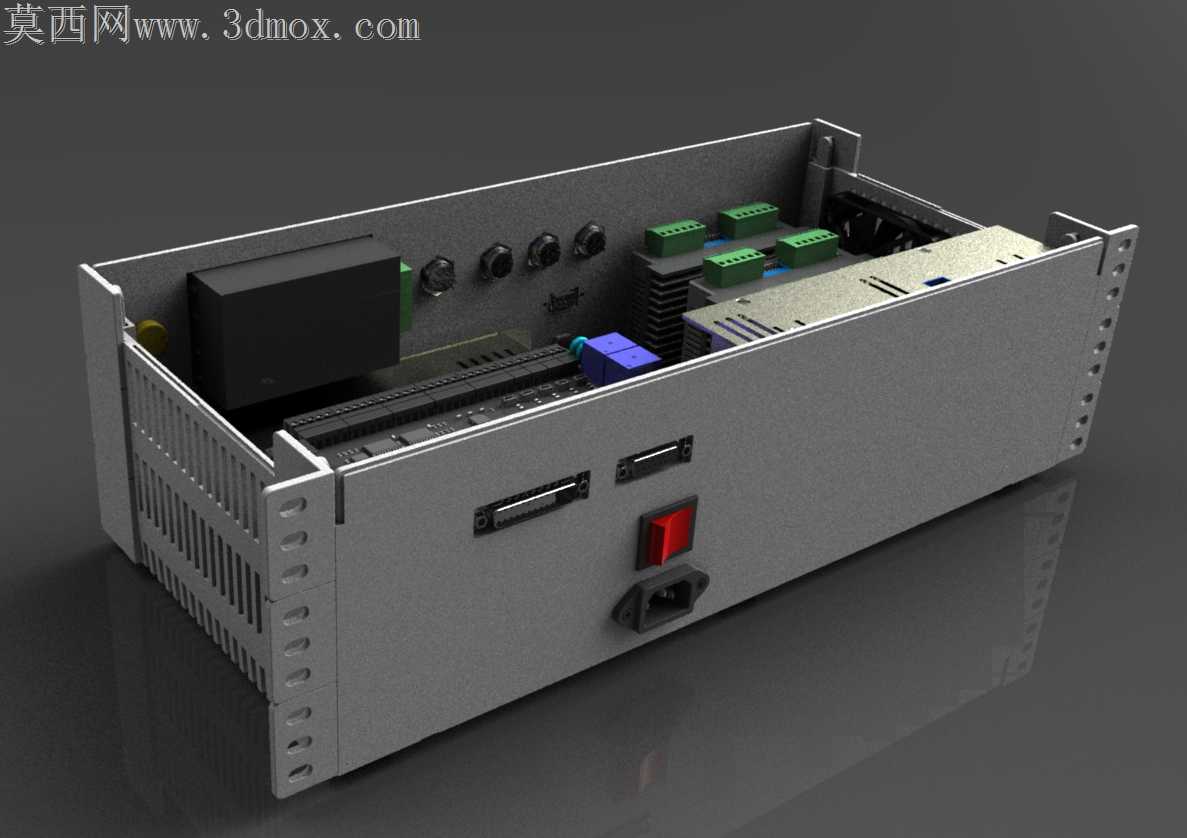

做跨格式转档的时候踩过不少坑，最开始把装配体导成通用格式的时候，机箱内部的走线槽和接线端子经常出现面丢失，后面特意把每个小零件的曲面做了缝合处理，转档前把所有重合面做了偏移0.01mm的处理，避免出现破面。量产的时候也做了不少取舍，最开始想在机箱侧面加可开合的维护门，实际算钣金成本的时候发现会增加15%的物料成本，而且维护门的密封不好处理，车间里的切削液雾气容易飘进箱体内，最后改成了可拆卸的全封闭侧板，维护的时候拆四颗螺丝就能打开，密封胶条沿着侧板一圈布置，防护等级能到IP54，完全适配车间的多尘多油工况。

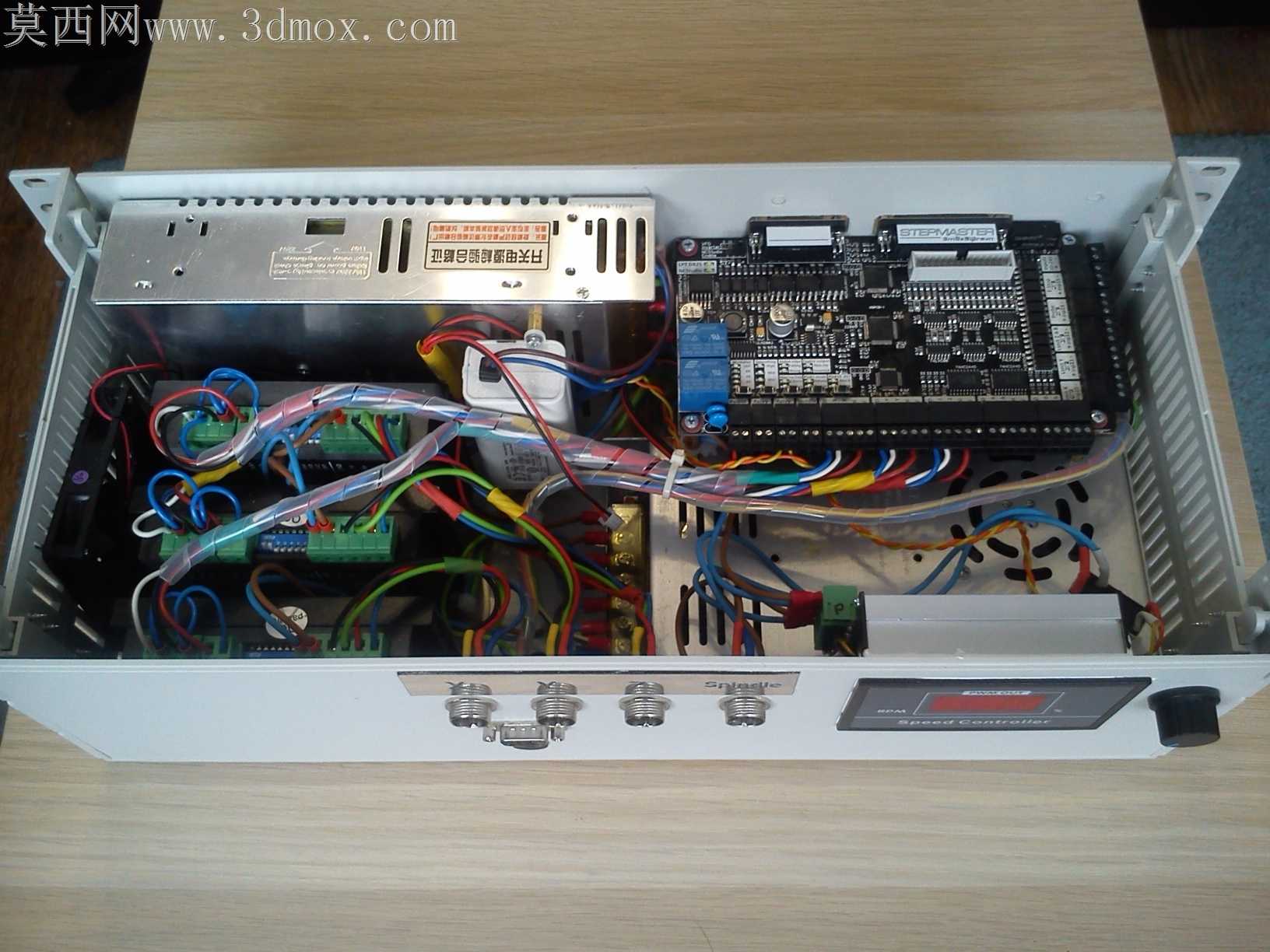

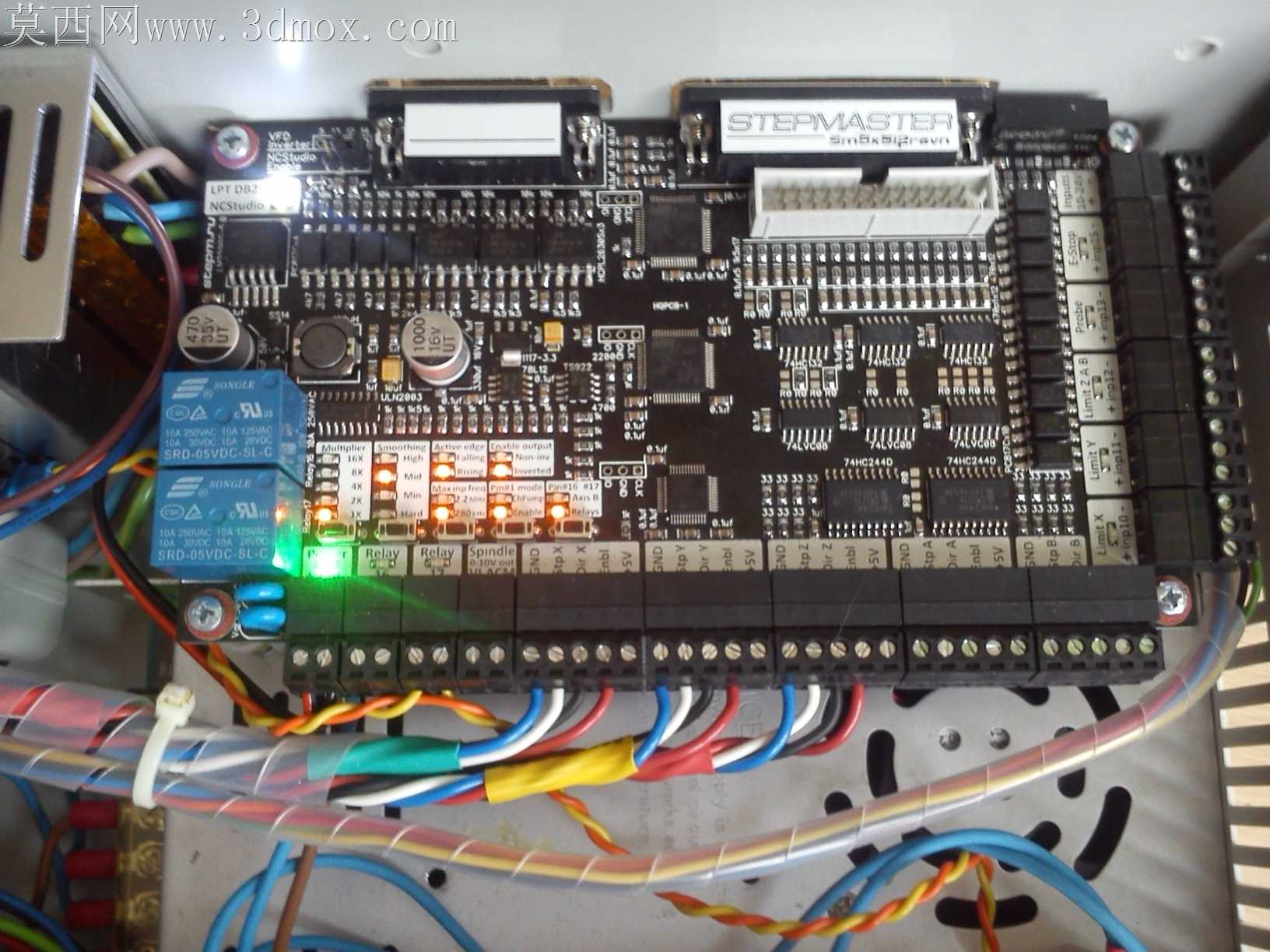

这套控制箱是专门配小型数控铣床用的，带的StepMaster2.5接口板能直接消除步进电机丢步的问题，之前测试的时候连续跑72小时的圆弧插补加工，工件的轮廓误差控制在0.02mm以内，比之前用的通用控制箱稳定性高不少。机箱的安装耳做了加长处理，既能装在标准电控柜里，也能直接挂在机床床身侧面，接线的时候不用额外做转接支架。面板上的每个接口旁边都做了激光刻字标识，就算车间光线不好，接线的时候也不会插错端口，之前实训的时候见过不少学员因为接口标识不清插错线烧了驱动板，这次特意把标识刻得深一点，就算用个三五年磨掉表层漆，刻痕里的字也能看清。
