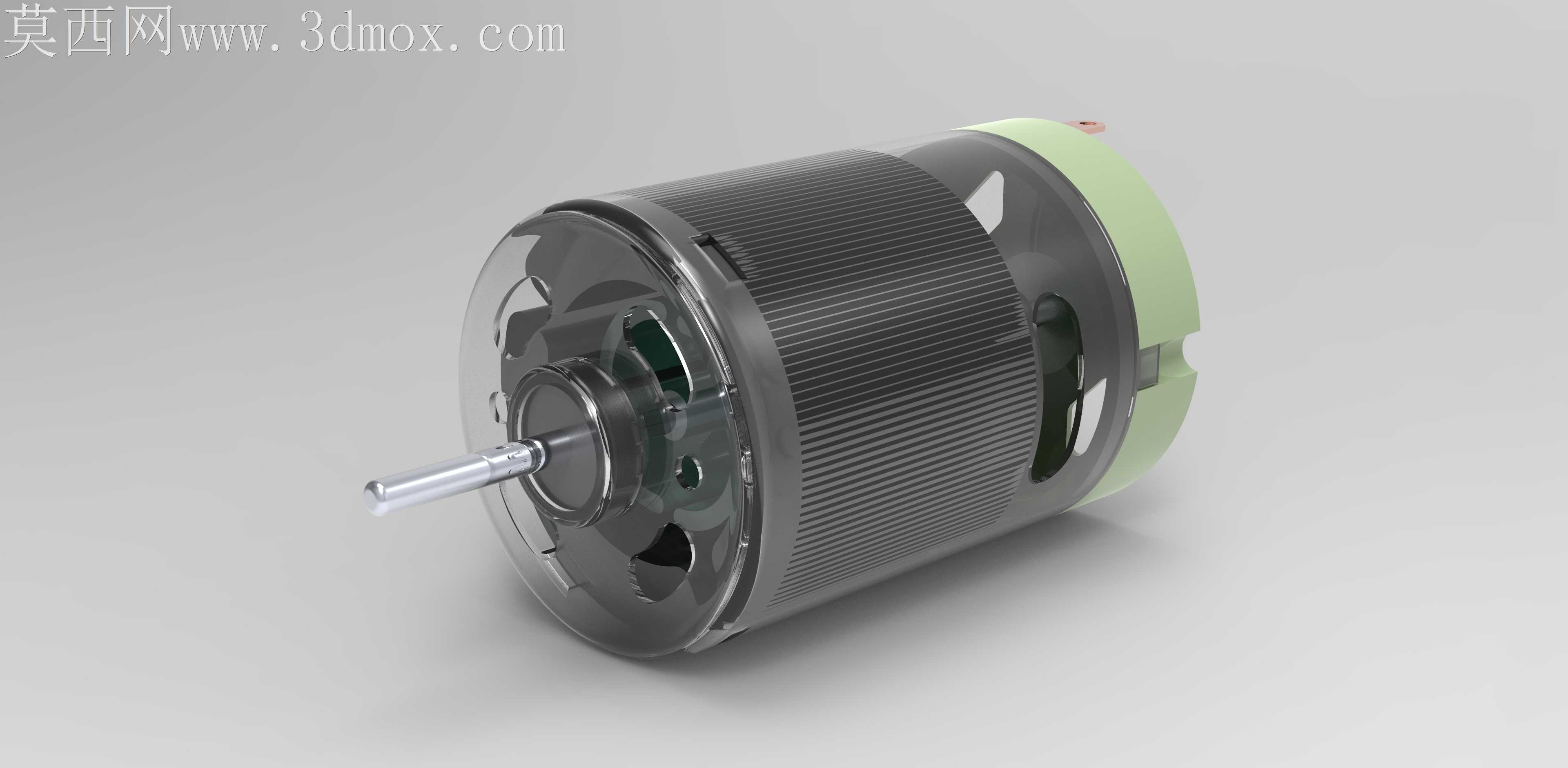

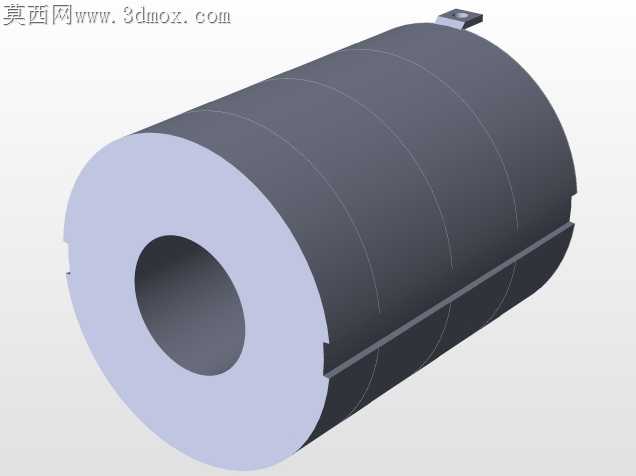

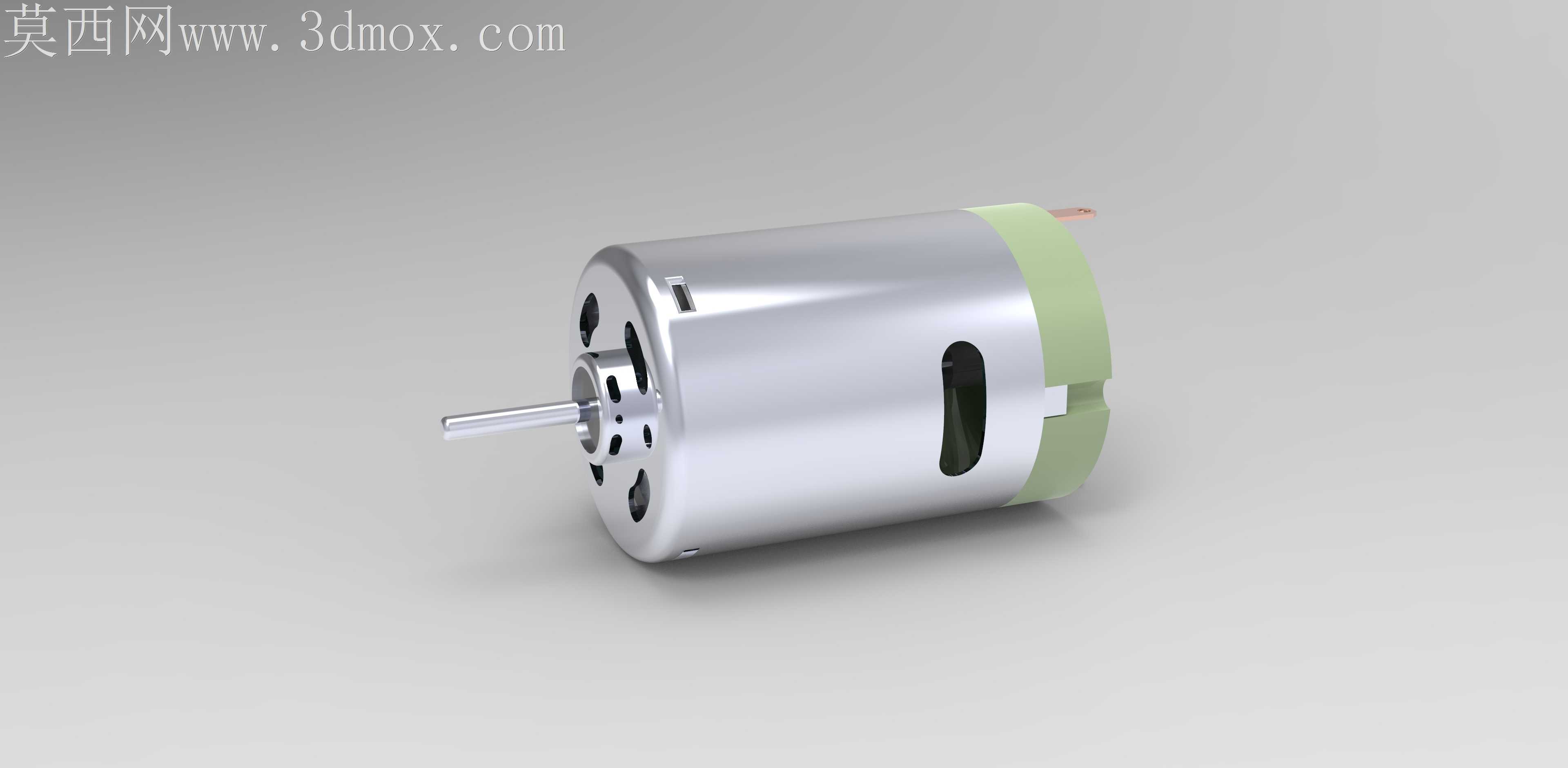

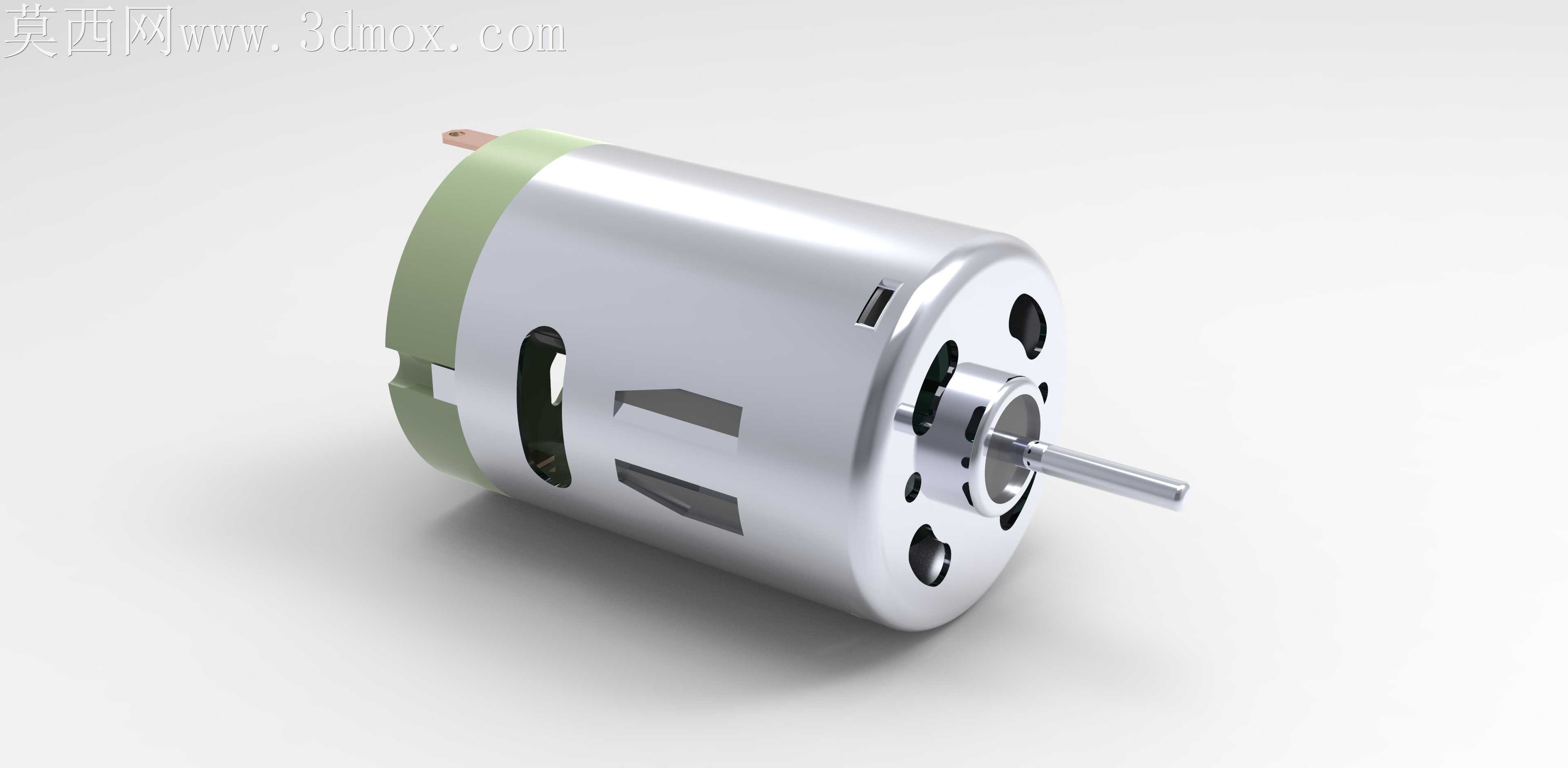

小型直流圆柱驱动电机结构设计

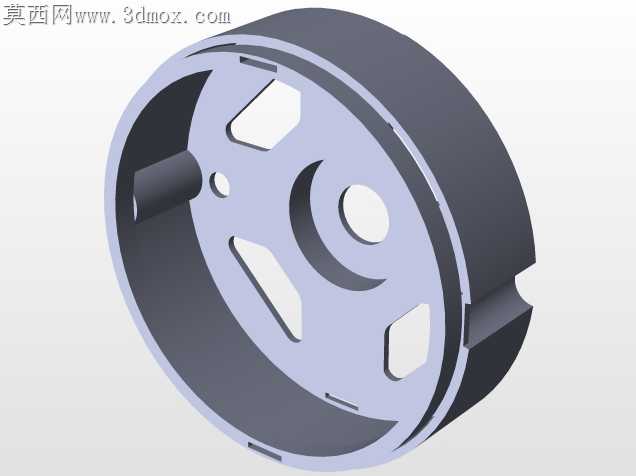

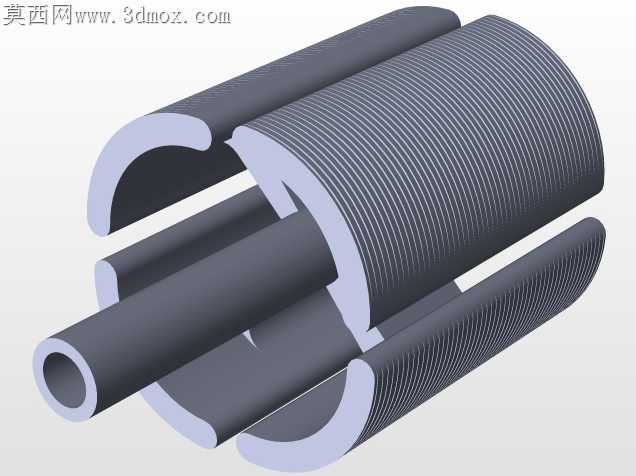

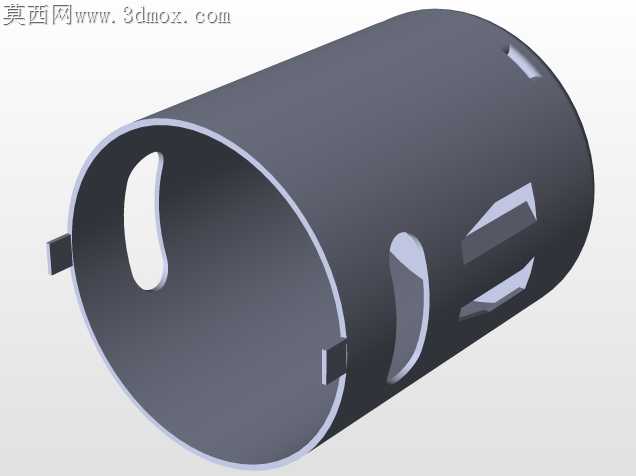

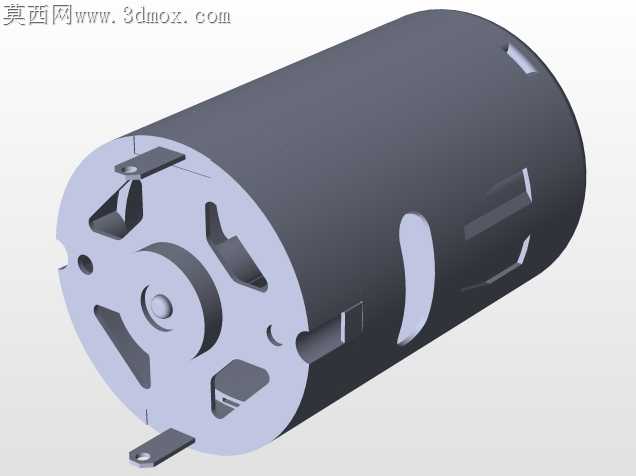

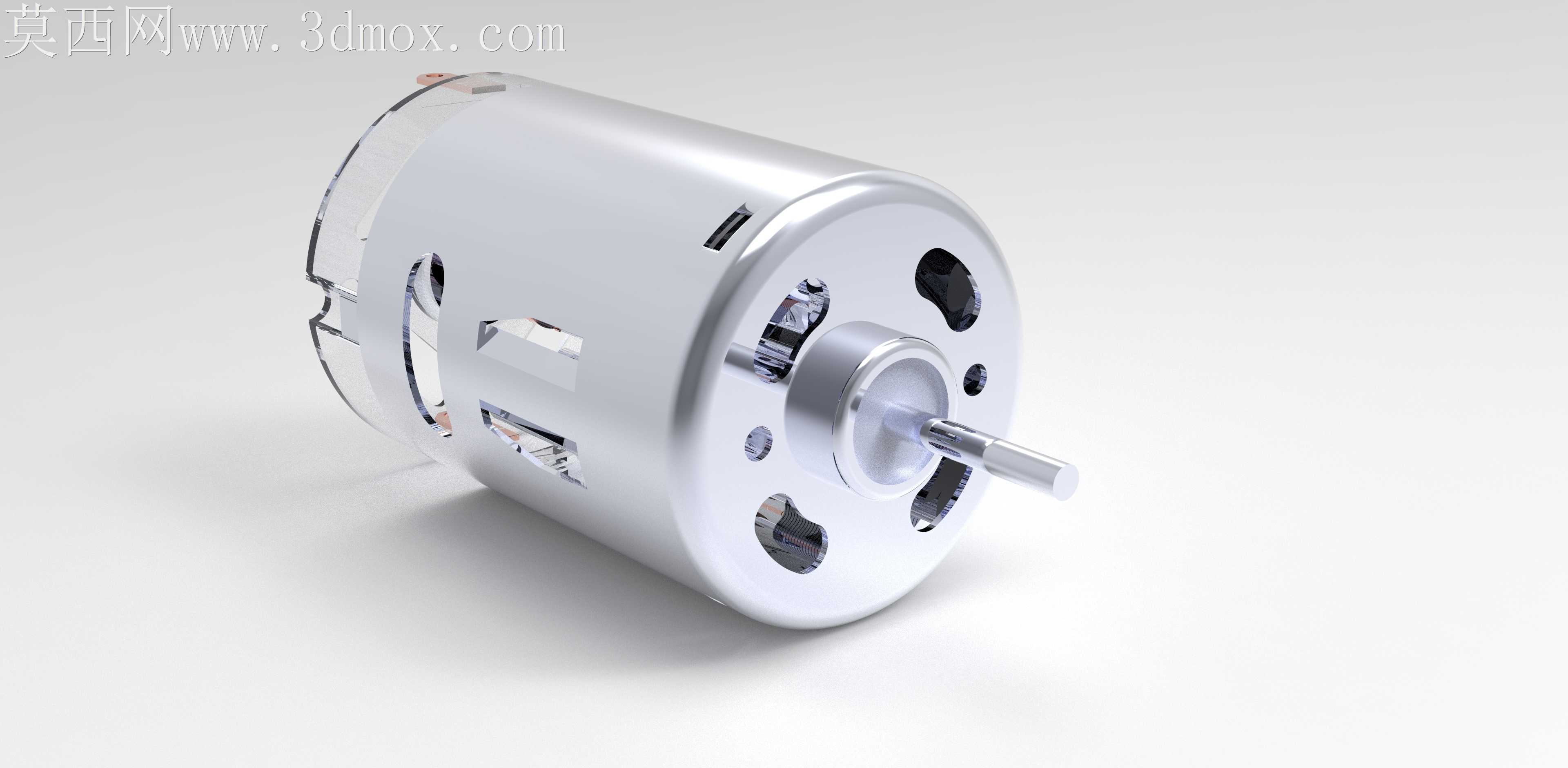

刚拿到手的拆机样件端盖边缘还留着冲压脱模的细微毛刺，转轴和轴承配合位的公差带卡了三次才调到适配量产的区间，最开始做外壳曲面的时候，特意把散热槽的拔模斜度留了1.2度，避免注塑或者冲压加工的时候出现粘模拉伤的问题。之前跨软件转档的时候，后端盖的绝缘衬套装配面丢了0.03mm的面差，来回核对了三次装配干涉检查才把错位的面补回去，毕竟这个衬套是隔开换向器和金属外壳的关键件，差一点都可能出现爬电距离不够的问题。做转轴结构的时候特意把输出端的轴颈做了滚花预处理的预留位，后续客户装齿轮或者同步轮的时候不用再二次加工轴面，省了装配端的工序。换向器的刷架槽位我反复调了三次弹片的压缩行程，最开始留的行程太大，电刷磨损到后期会出现接触压力不足打火的问题，行程太小又会加快碳刷的磨损速度，最后把有效压缩量定在1.8mm，刚好覆盖常规工况下三千小时的磨损余量。外壳上的两个定位缺口不是随便开的，是对应客户自动化装配线上的工装定位销做的，之前样件测试的时候因为缺口倒角太小，上装配线的时候卡销卡滞，特意把缺口导入角改成了C0.5的倒角，适配自动上料的节拍。后端的绝缘端盖我特意选了和机壳过盈0.08mm的配合量，既不用打胶固定，也不会因为电机运转发热出现端盖松脱的问题，之前做样机的时候试过间隙配合，跑了两百小时温升测试后端盖就移位蹭到了换向器。散热孔的排布我避开了内部磁钢的粘接位，避免加工的时候孔位边缘的毛刺刮到磁钢涂层，影响磁钢的固定强度。输出轴的伸出长度我留了0.1mm的调整余量，客户可以根据自己的安装需求微调轴的轴向位置，不用重新改模。做这个模型的时候特意把所有配合面的公差都单独做了配置，不管是拿去做手板验证还是开模量产，都能直接对应加工图纸的标注要求，不用再重新核对配合间隙。之前帮学生做实训指导的时候，见过不少人做这类电机模型把刷架和换向器的间隙留得太大，实际通电的时候直接出现环火，所以这套模型里我特意把刷架和换向器的工作间隙标在了0.15-0.2mm的区间，刚好是碳刷稳定接触的最优范围。机壳的壁厚我定在0.6mm，兼顾了结构强度和轻量化需求，太厚会增加整机重量，太薄的话冲压的时候容易出现壳体变形，磁钢装进去之后圆度不够会扫膛。
