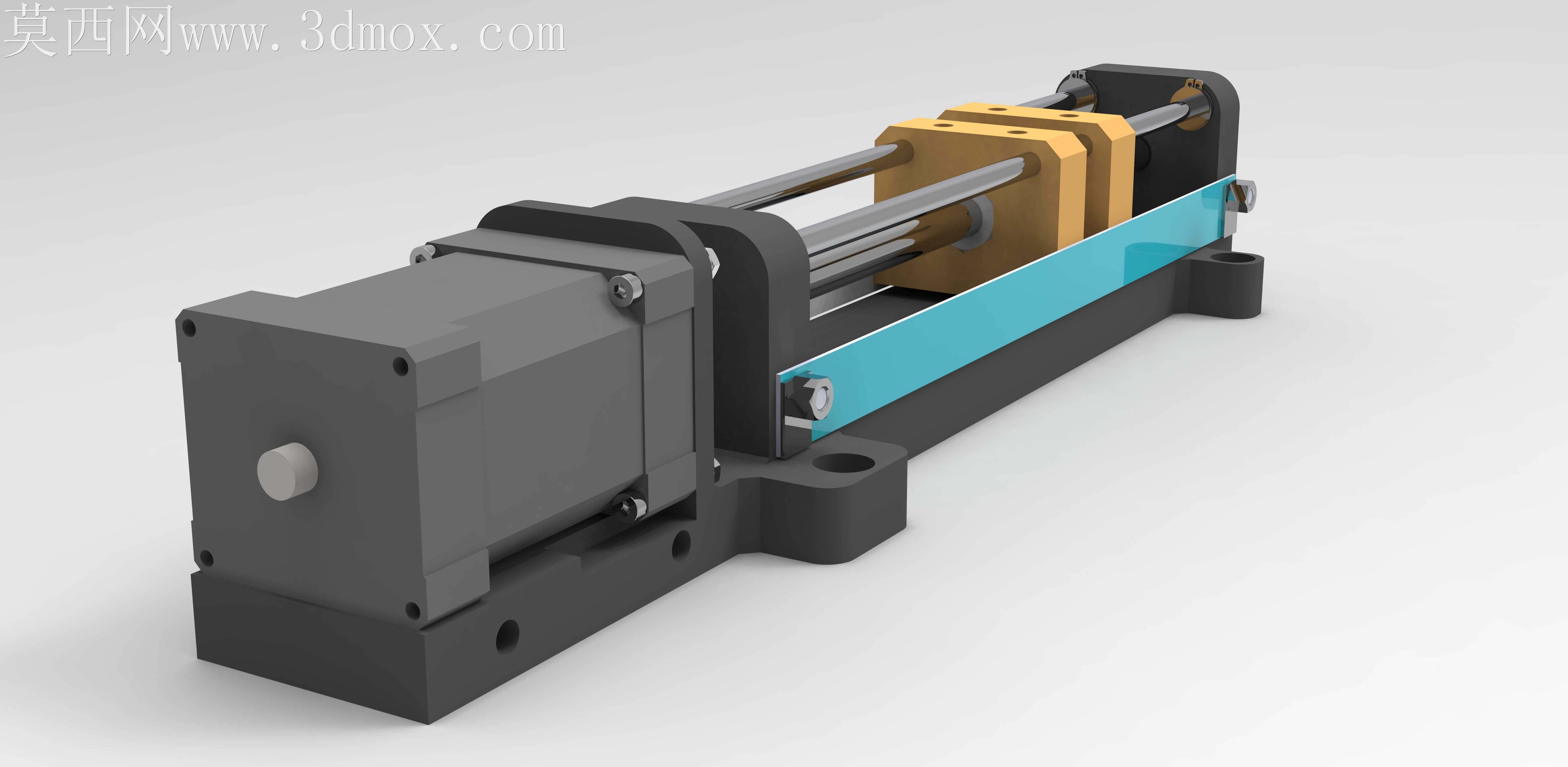

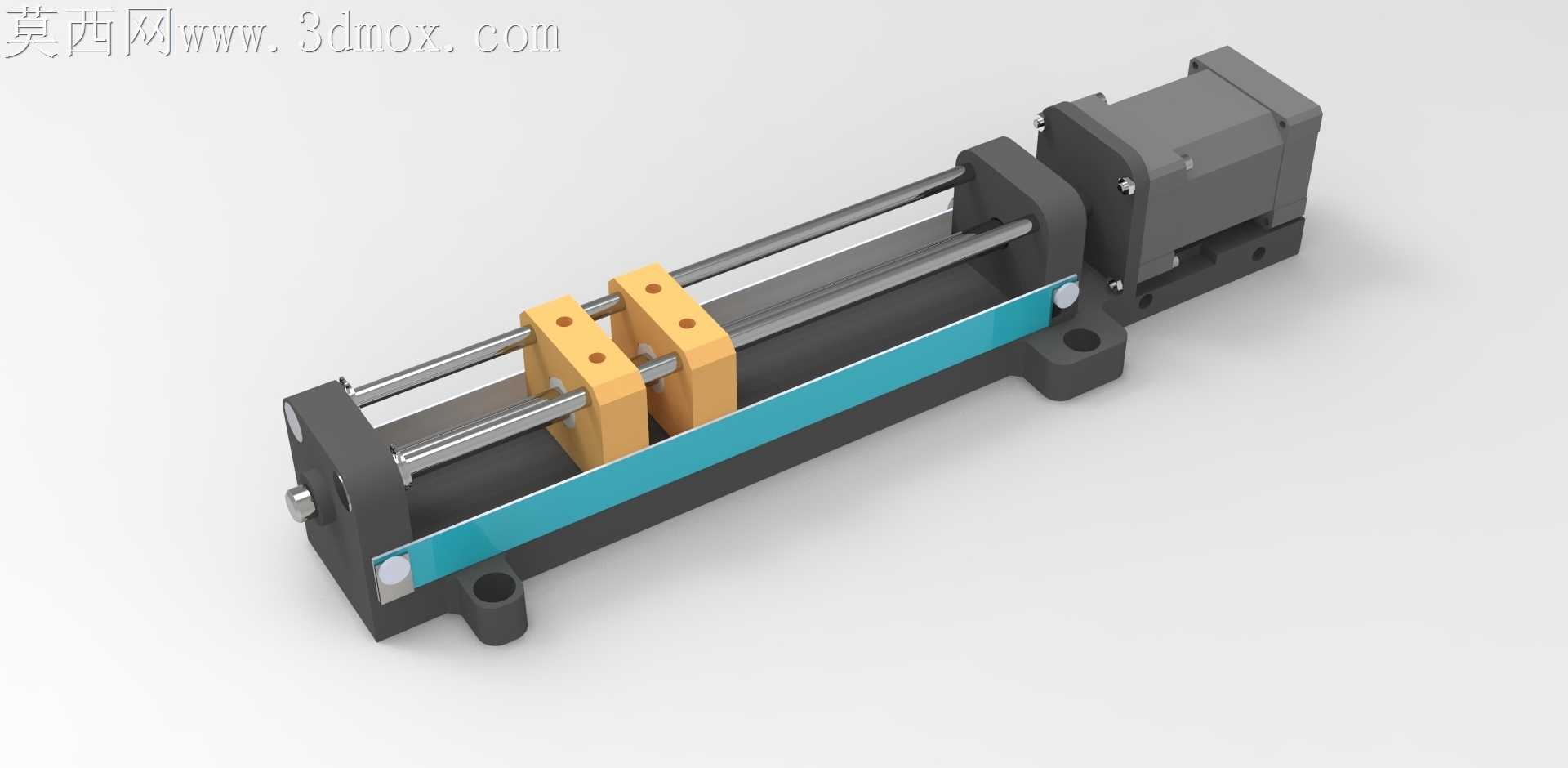

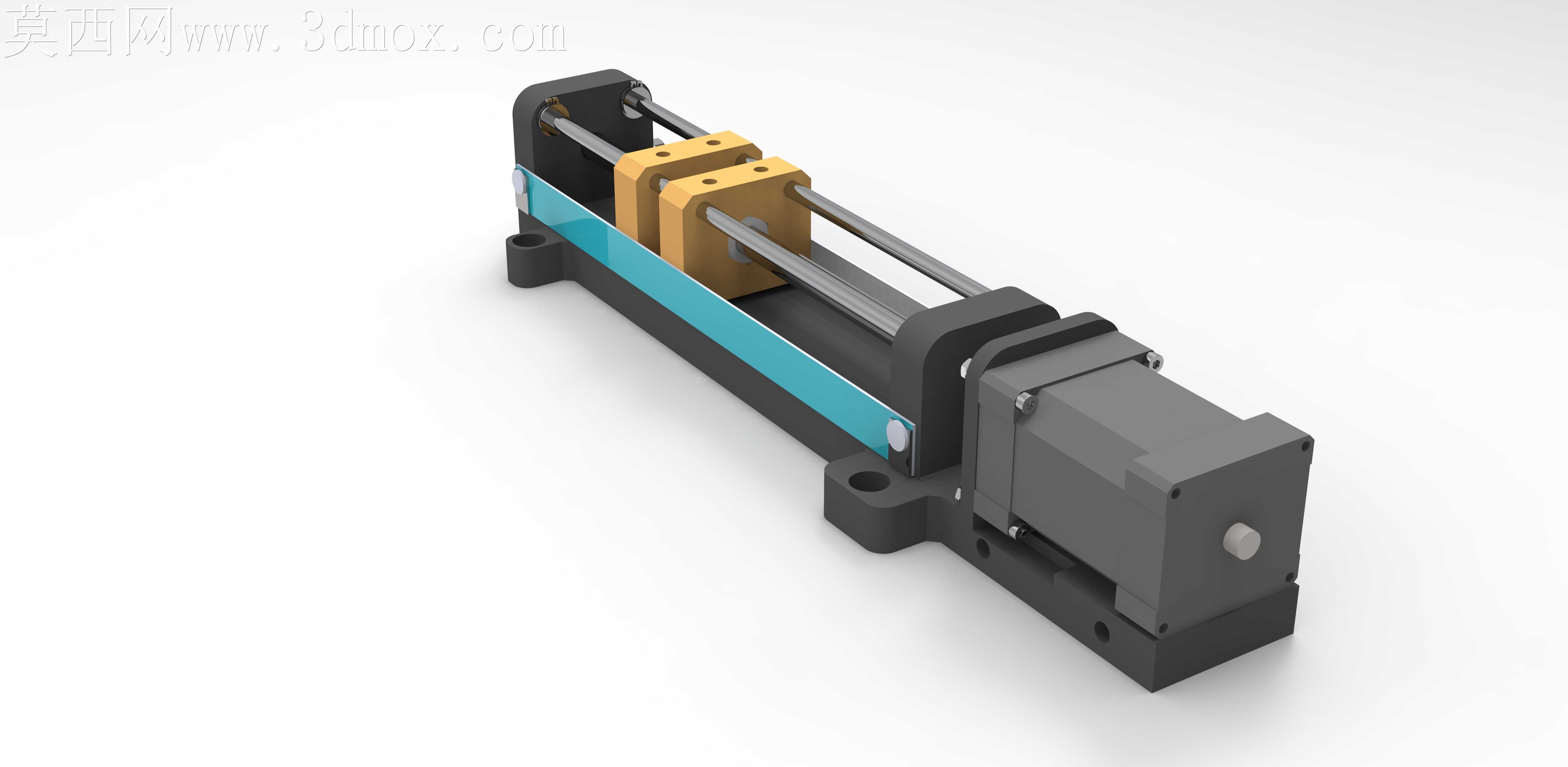

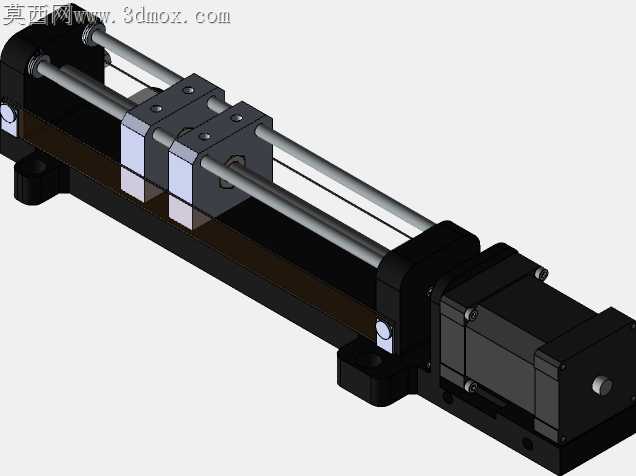

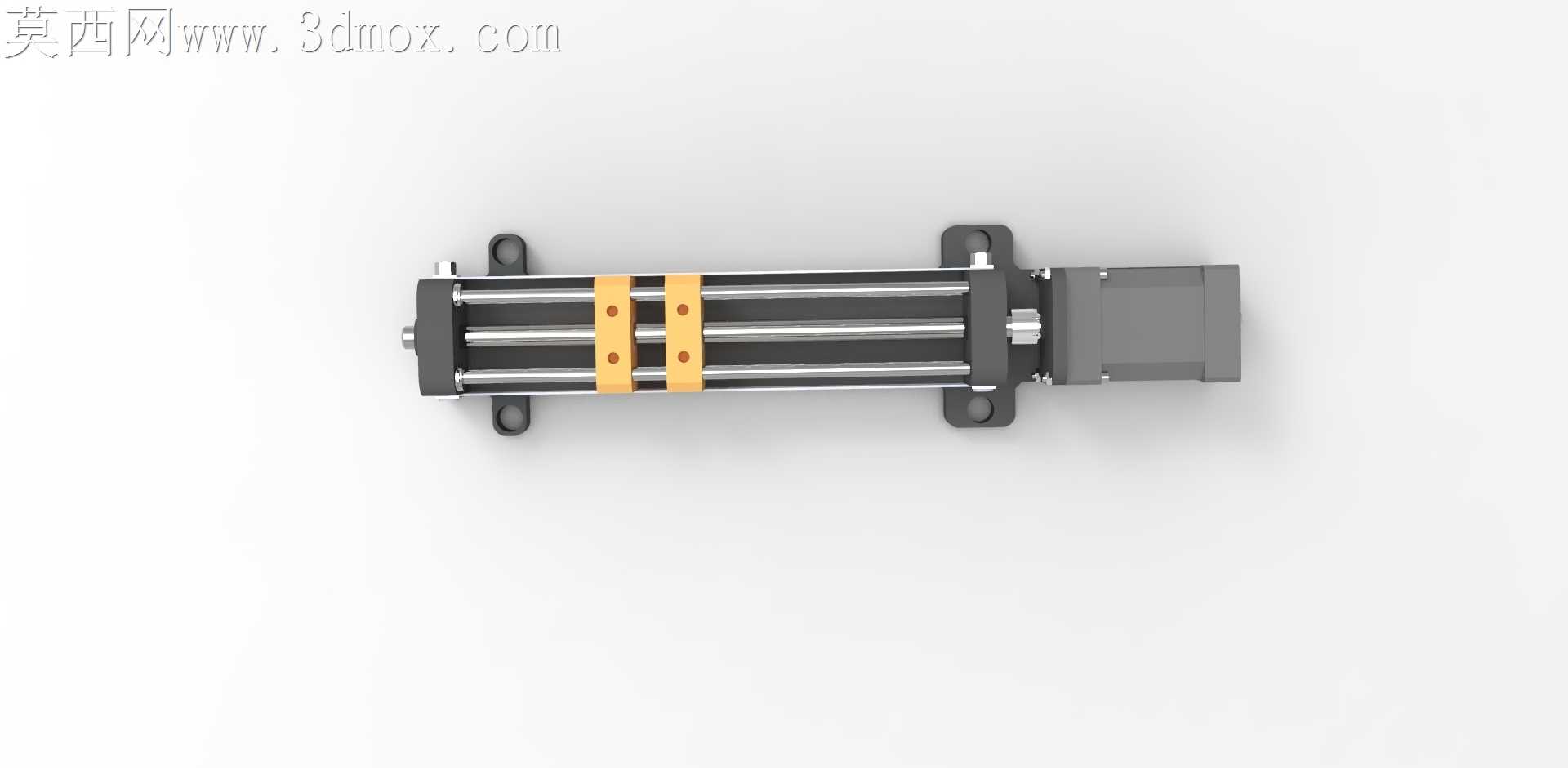

步进驱动丝杆直线滑台数控进给组件

项目分类:通用机械零部件 发布时间:2020-06-30 ID:122121
  • 步进驱动丝杆直线滑台数控进给组件
  • 步进驱动丝杆直线滑台数控进给组件
  • 步进驱动丝杆直线滑台数控进给组件
  • 步进驱动丝杆直线滑台数控进给组件
  • 步进驱动丝杆直线滑台数控进给组件

刚铣完滑台底座安装孔的时候,边缘留了0.1mm的毛刺没清,第一次试装光轴的时候卡了快十分钟才怼进去,后来特意把安装孔入口做了0.2mm的倒角,再装就顺了很多。之前做类似滑台总犯的错是把丝杆支撑座的同轴度留太松,这次打表调了三次,两端支撑的同轴度控制在0.02mm以内,跑起来没有卡顿的异感。

做滑动块的时候一开始想省料把铜套厚度减到1.5mm,试跑了几十次往复就发现磨损痕迹不均匀,后来改回2.5mm壁厚的锡青铜铜套,预压留了0.03mm的间隙,既不会晃也不会卡滞。电机安装座一开始是和底座分开做的,装配的时候总出现电机轴和丝杆不同心的问题,这次直接把电机安装位和底座做成一体结构,靠加工精度保证同轴,省了调整的麻烦,也减少了装配累积误差。

跨软件转档的时候光轴的圆柱面一度出现破面,后来把导出精度调到0.001mm重新导出,才把所有破面补全,不会影响后续的工程图标注。拖链安装槽的位置改了两次,一开始太靠近滑动块,走到行程两端的时候拖链会蹭到侧边的护板,后来往外侧移了8mm,留足了拖链弯曲的空间,全行程走下来没有干涉。

一开始想在滑动块上做密集的减重孔,后来考虑到实际装夹工件的时候需要足够的刚性,就只在非受力的侧边做了两个小的减重槽,既减了点重量也不会影响结构强度。两端的限位块一开始用的是塑料材质,试撞了两次就出现凹痕,后来换成POM材质的缓冲头加硬铝基座,硬限位的可靠性高了很多。

做这个组件的初衷是给小型数控进给做低成本的方案,所有零件都尽量选用常见的标准件,光轴、丝杆、步进电机都是市面上容易采购的规格,不用单独开模定制,小批量做的时候成本能压得很低。装配的时候特意把所有紧固螺丝的沉孔深度做了统一,不会出现螺丝头凸出来刮到移动部件的情况,护板用的是半透明的亚克力,既能挡住内部的灰尘,也能直观看到内部丝杆和滑块的运行状态,调试的时候不用拆护板就能观察有没有卡滞。

之前做实训项目的时候见过不少同学把滑台的行程限位做在电控部分,一旦传感器失灵就会撞坏丝杆,这次特意在机械结构上加了硬限位,就算电控出问题,滑块撞到缓冲头就会停,不会把整个传动机构撞坏。铜套的油槽一开始开的是直槽,润滑脂很容易跑出来,后来改成螺旋油槽,储油效果好很多,不用频繁加注润滑脂。
