立式倒挡蒸汽机结构细节还原设计

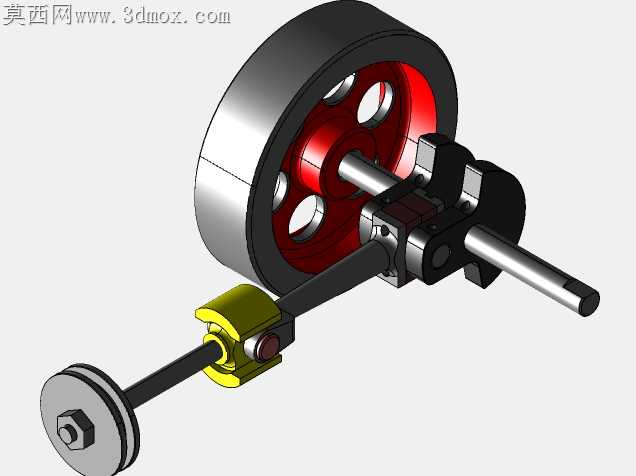

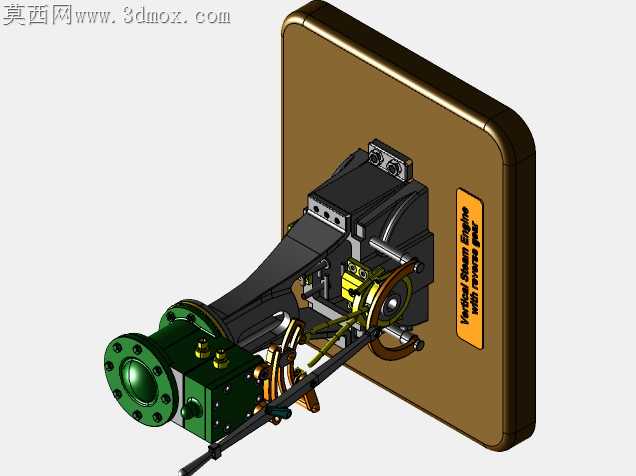

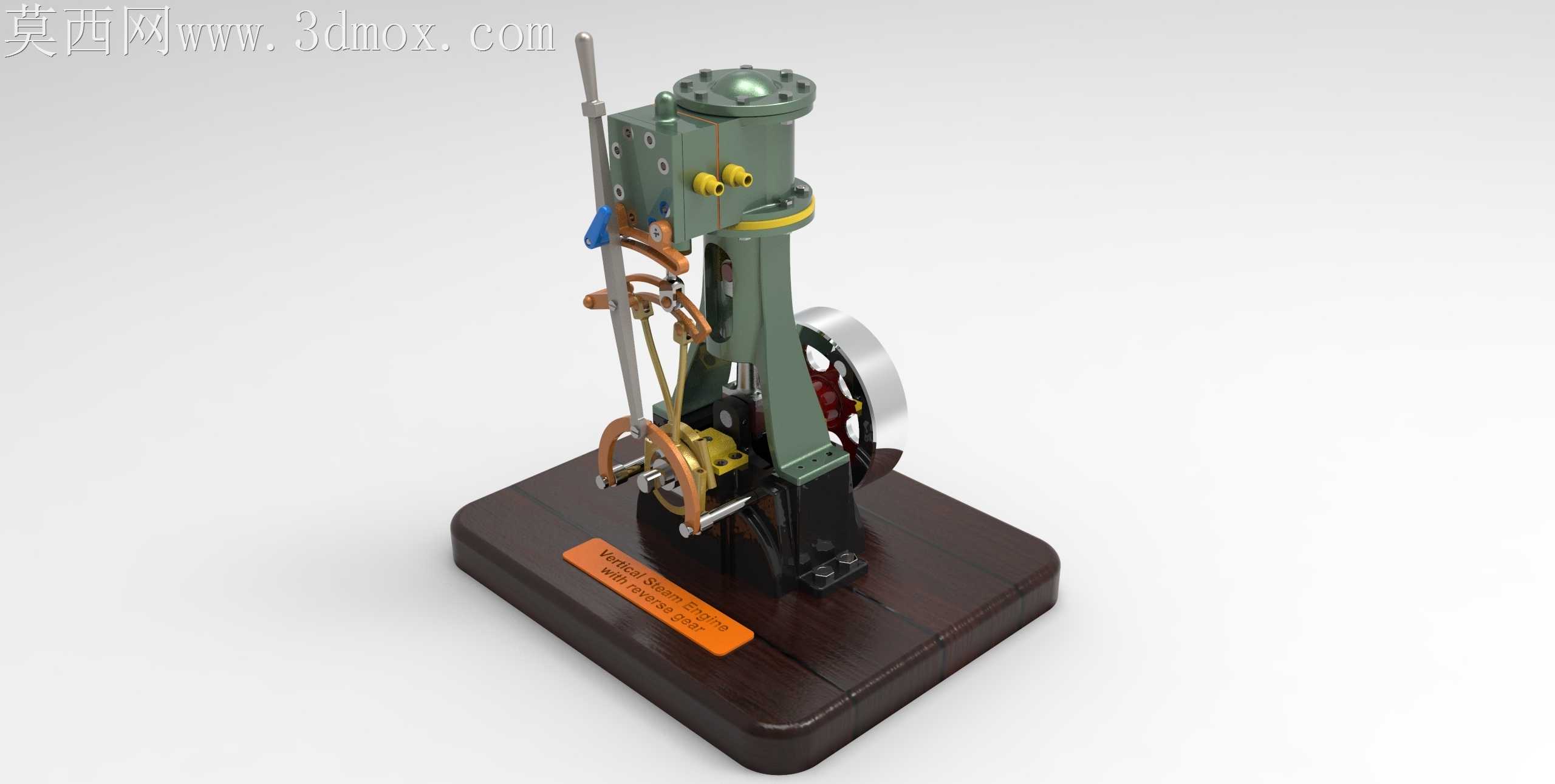

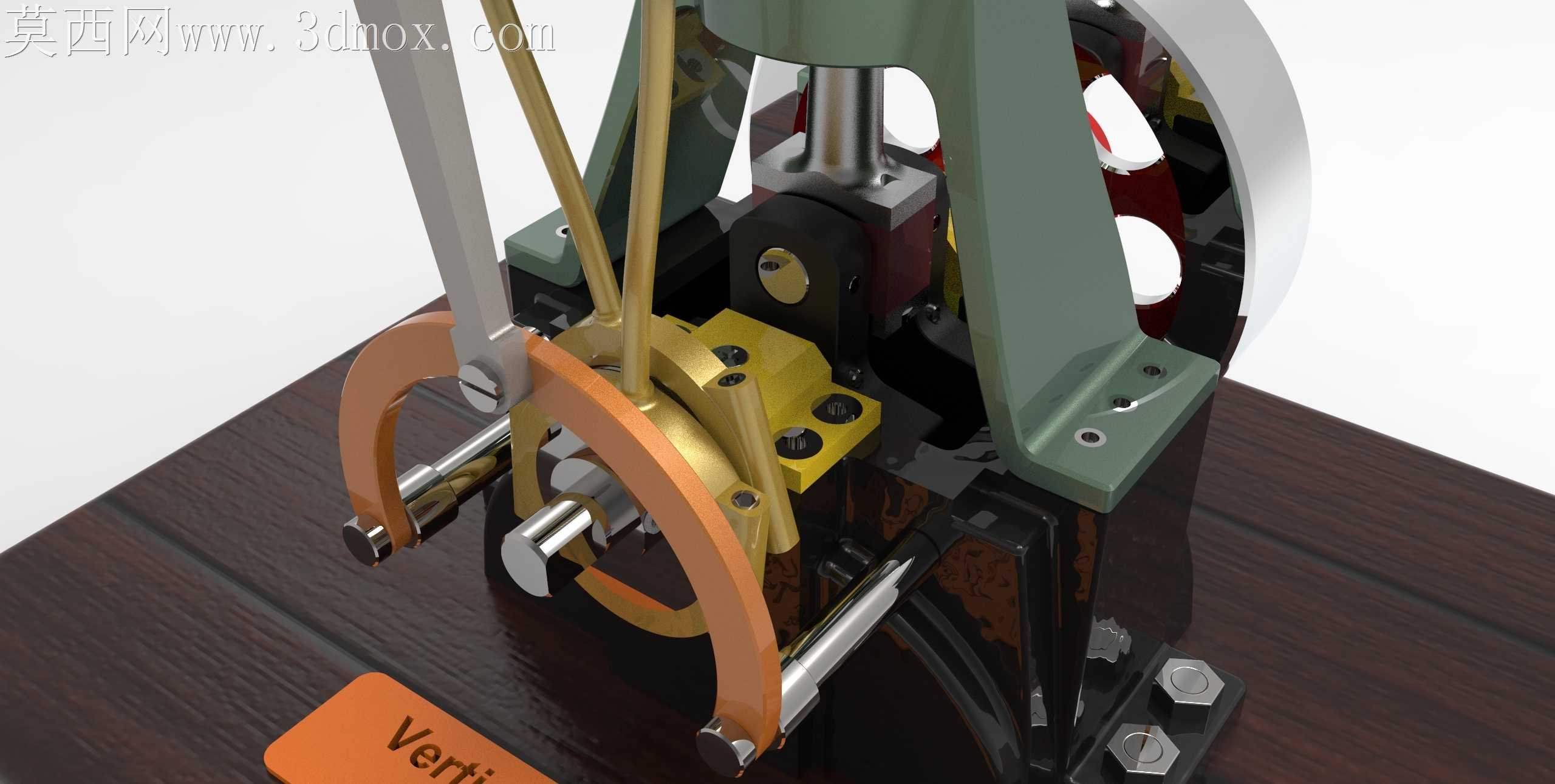

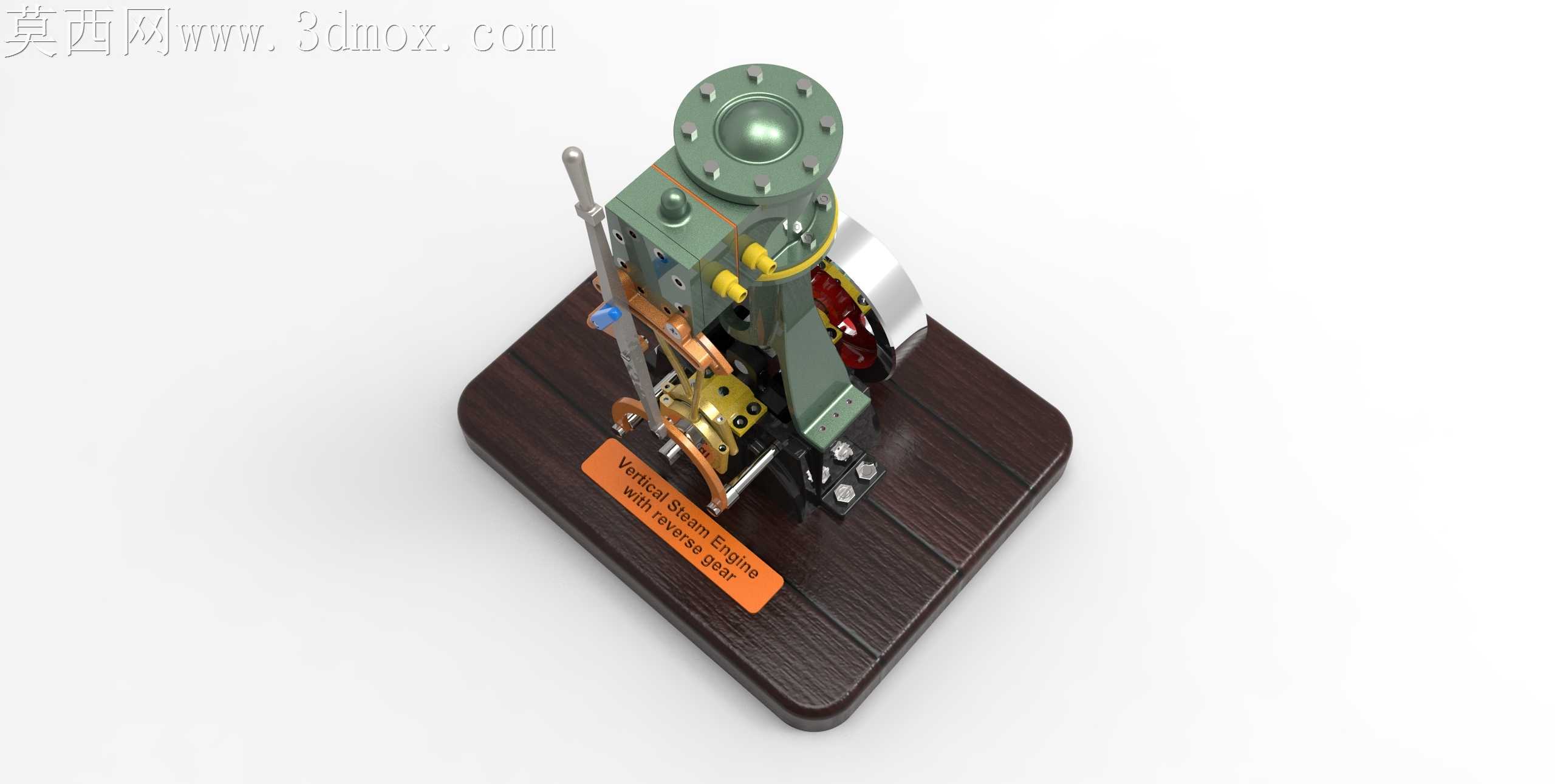

刚拆完第一版3D打印样件的时候，偏心轮轴和铜质拨叉的配合面还留着0.12mm的层纹毛刺，手动盘车的时候能明显感觉到卡滞，倒挡拨叉挂入反向工位时甚至会出现跳档的情况，这才意识到之前只盯着曲面外观做，完全没考虑实际装配的公差累积。后来重新调整了拨叉弧形工作面的曲率，把原来整圆弧的设计改成了两段相切的过渡弧，靠近止点位置留了0.05mm的让位间隙，再把偏心轮和连杆连接的销轴公差从H7改成H8，装配的时候不用硬敲就能顺滑推入，盘车的时候整个传动链没有半点卡顿。做渲染的时候特意给机架部分做了铸铁质感的做旧处理，表面加了细微的铸造砂眼和使用磨损痕迹，铜质的管路和拨叉部分区分了亮铜和氧化亚铜的材质差异，木质底座还加了木纹的凹凸纹理和边角的磕碰痕迹，不会像普通渲染图那样全是塑料感。跨软件转档的时候出过好几次问题，一开始把装配体导进渲染软件的时候，细小的弹簧卡簧和紧固螺丝总是出现面丢失，后来把每个小零件单独导出实体再重新装配，特意给螺纹部分做了简化处理，不用真实螺纹扫描特征，既避免了转档破面，还能让整个文件操作起来更流畅。做这套模型的时候没照着现成的图纸抄，倒挡机构的联动逻辑是拆了老的蒸汽机模型反复试出来的，一开始拨叉的行程算短了，挂挡的时候只能吃到半个齿，后来反复调整拨叉转轴的位置，把行程放大了1.2mm，才让正反转切换的时候齿轮能完全啮合，不会出现打齿的情况。做零件造型的时候特意区分了不同部件的加工工艺，铸造成型的机架边角留了铸造圆角，车削加工的销轴和轴套部分做了高光的金属质感，铣削加工的安装面做了细微的刀纹痕迹，不会让所有零件看起来都是同一种工艺做出来的。之前做实训作业的时候见过不少同学做的蒸汽机模型，要么是传动逻辑不对盘不动，要么是所有零件都是一个材质看起来很假，这次做的时候特意把每个运动副的配合关系都核对了好几遍，连飞轮的配重位置都按照真实蒸汽机的重心做了偏移，手动转动飞轮的时候能靠惯性转好几圈，不会转半圈就卡停。
