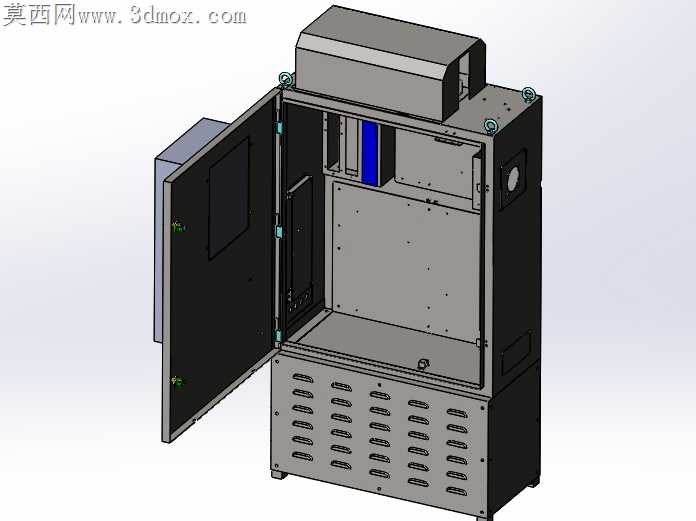

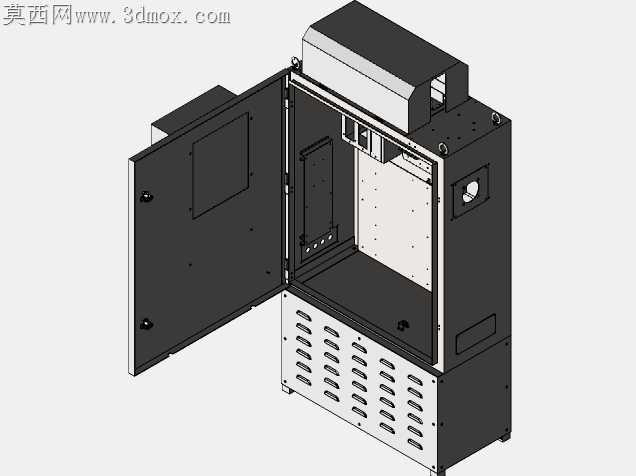

带散热底座开门式工业电气柜体结构

刚拿到这套柜体的加工需求时，车间反馈之前同类型柜体折边处总有毛刺刮伤装配线工人的绝缘手套，我在做结构的时候特意把所有外露折边做了1.2mm的压平包边处理，连门体内侧的走线卡扣安装位都做了倒角去锐，避免后期布线时刮破线缆绝缘层。之前跨软件转档的时候，顶部的防雨帽曲面总出现破面，我重新调整了曲面缝合公差，把原来0.1mm的缝合公差调到0.02mm，反复核对了三次才把破面全部修复，转成通用格式后不会出现面缺失的问题，拿到手就能直接拆图下料。底部的散热孔我没有用常规的直冲孔，而是做了向下倾斜的百叶冲型，既保证了通风散热的面积，又能防止车间清扫时地面的溅水直接飘进柜内，之前有客户反馈旧款柜体直冲孔容易进灰进水，这次特意把百叶的倾斜角度调到15度，兼顾通风量和防护等级。门体的铰链安装位我留了0.8mm的装配调整间隙，之前做实训项目的时候有学员把铰链位公差留太小，装配时门体开关卡顿还蹭框，这次的间隙刚好能抵消钣金折弯的角度误差，装配时不用反复打磨铰链座就能让门体开关顺畅，密封胶条的安装槽我做了嵌入式的卡槽，不用打胶就能把胶条卡牢，后期更换胶条也不用清理残胶。柜内的安装板我做了可调节的浮动安装结构，四个固定位都留了长圆孔，不同尺寸的电气元件安装时不用重新打孔，直接调整安装板位置就能适配，之前做非标方案的时候经常遇到元件尺寸和预留孔位对不上的问题，这次的浮动结构能覆盖大部分常规低压电气元件的安装需求。顶部的走线槽我做了分隔式的设计，强电和弱电走线槽中间加了2mm的分隔板，避免强弱电走线互相干扰，之前有客户现场调试时出现信号干扰，查了很久才发现是强弱电同槽走线导致的，这次从结构上就把走线区域分开，能减少后期现场调试的麻烦。柜体底部的进线孔我做了可拆式的封板，不同直径的线缆进线时可以根据实际开孔尺寸更换封板，不用现场用气割割孔破坏柜体的防腐层，所有的焊接位我都做了内焊处理，外表面看不到焊疤，喷塑后外观更整洁，不会出现焊疤处喷塑脱落生锈的问题。
