舵机超声波传感PWM控制组件

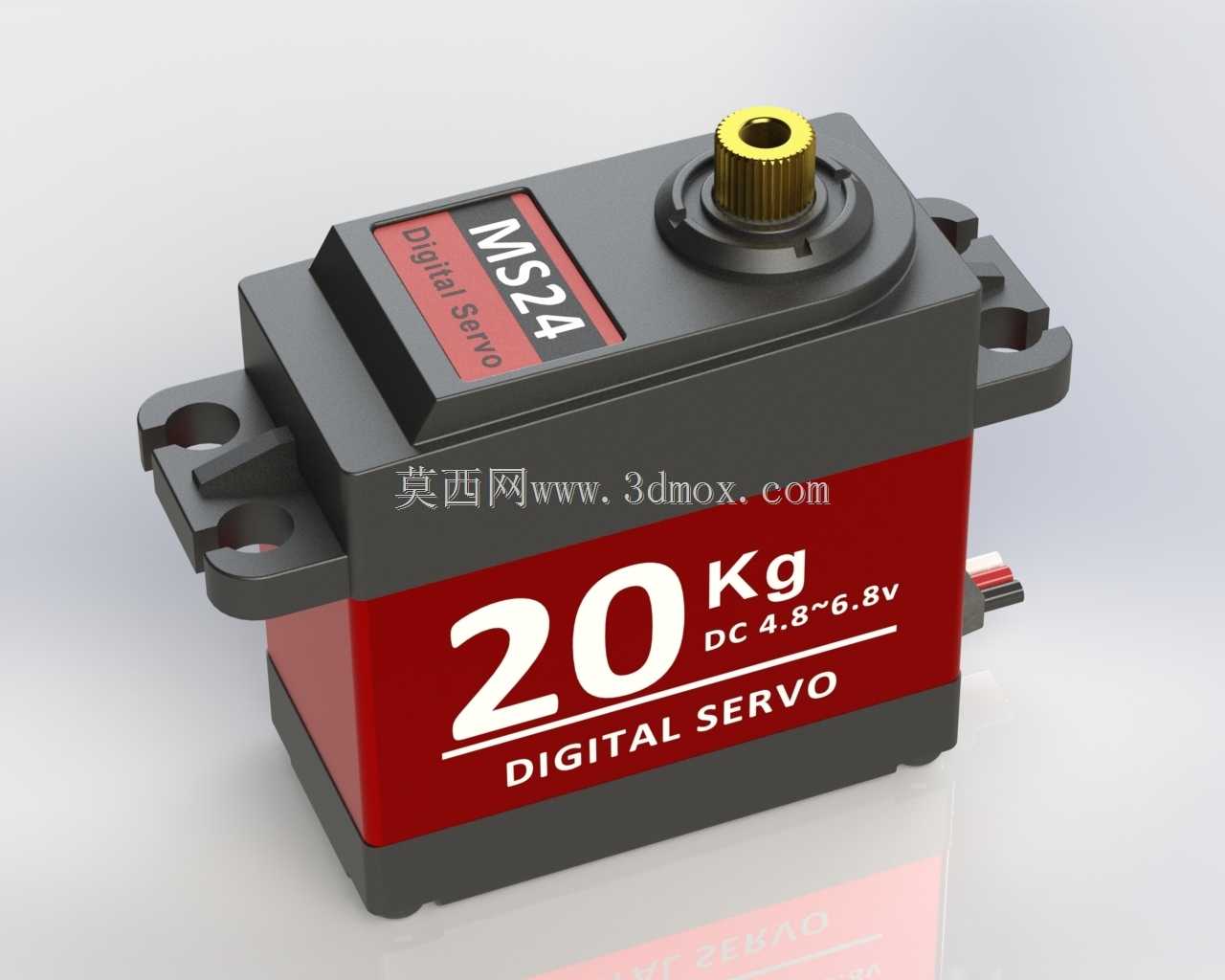

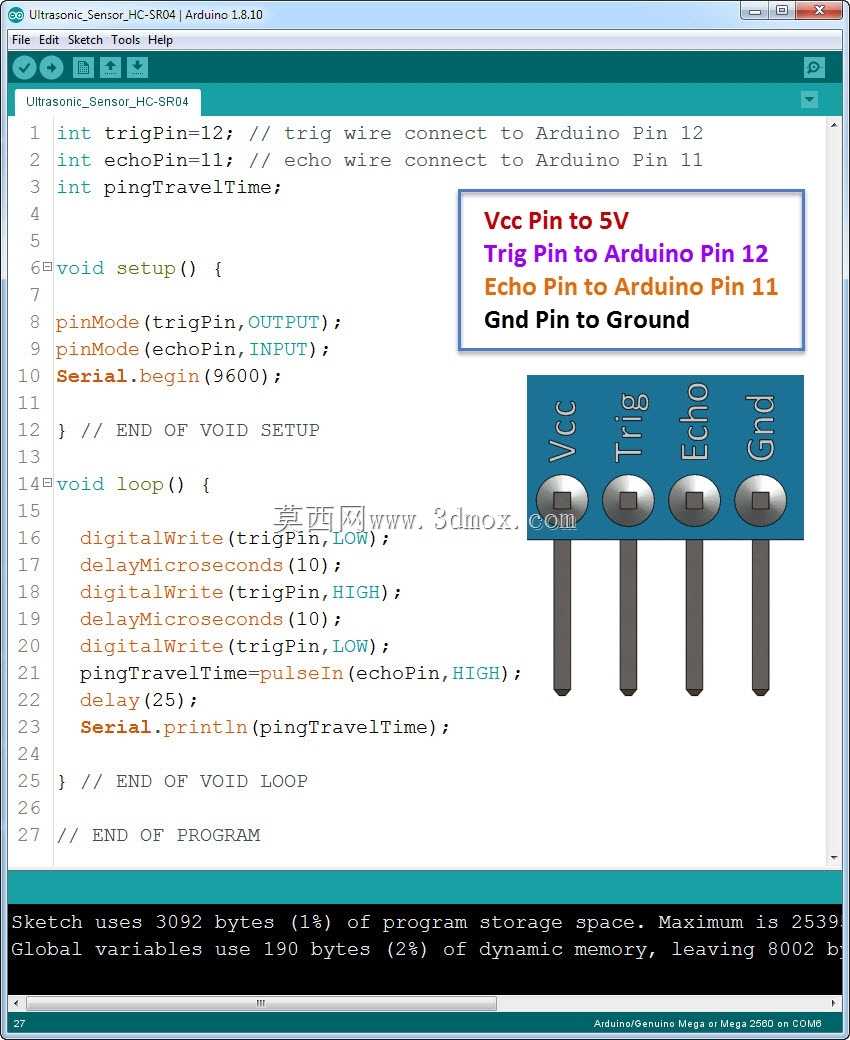

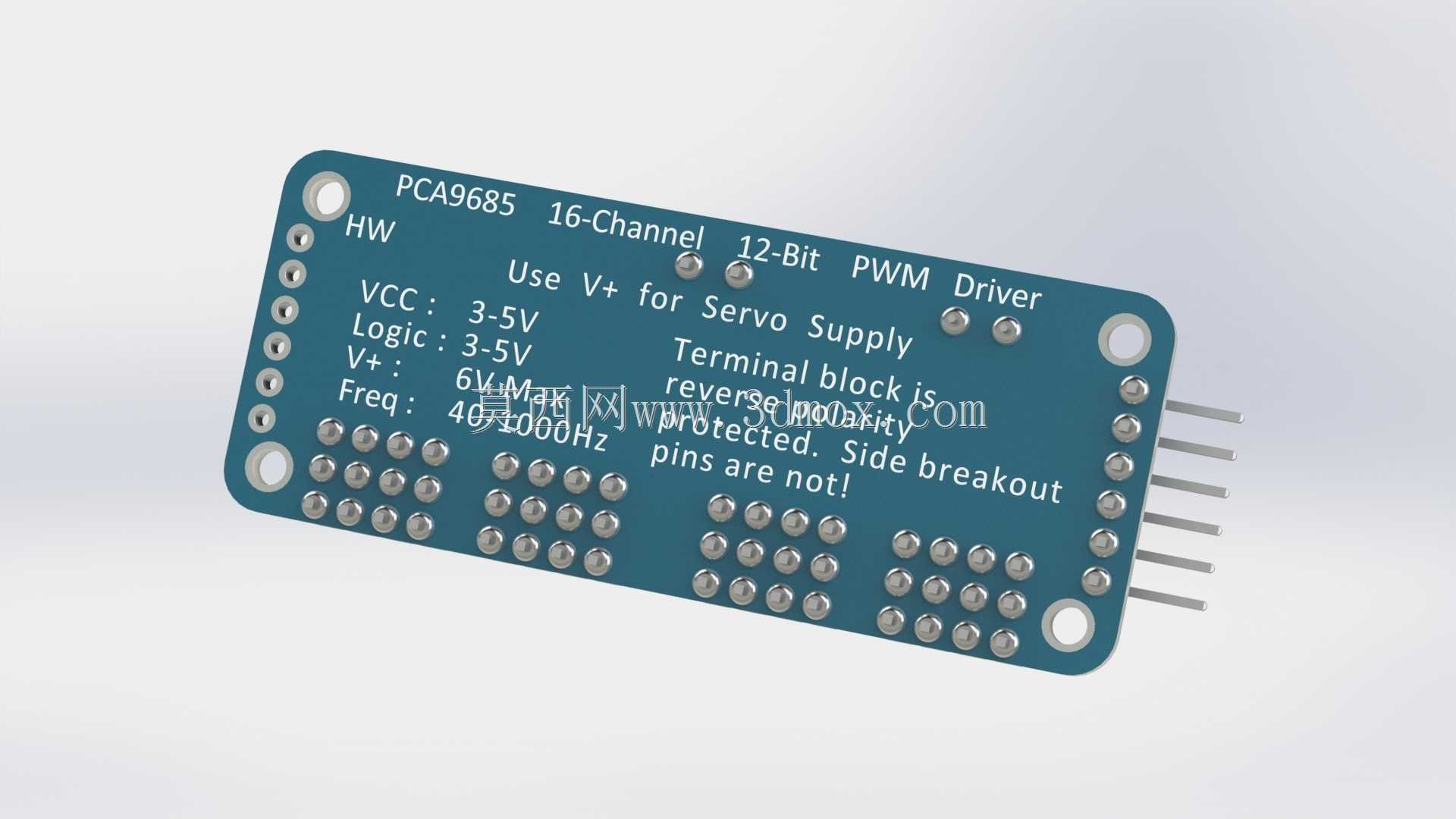

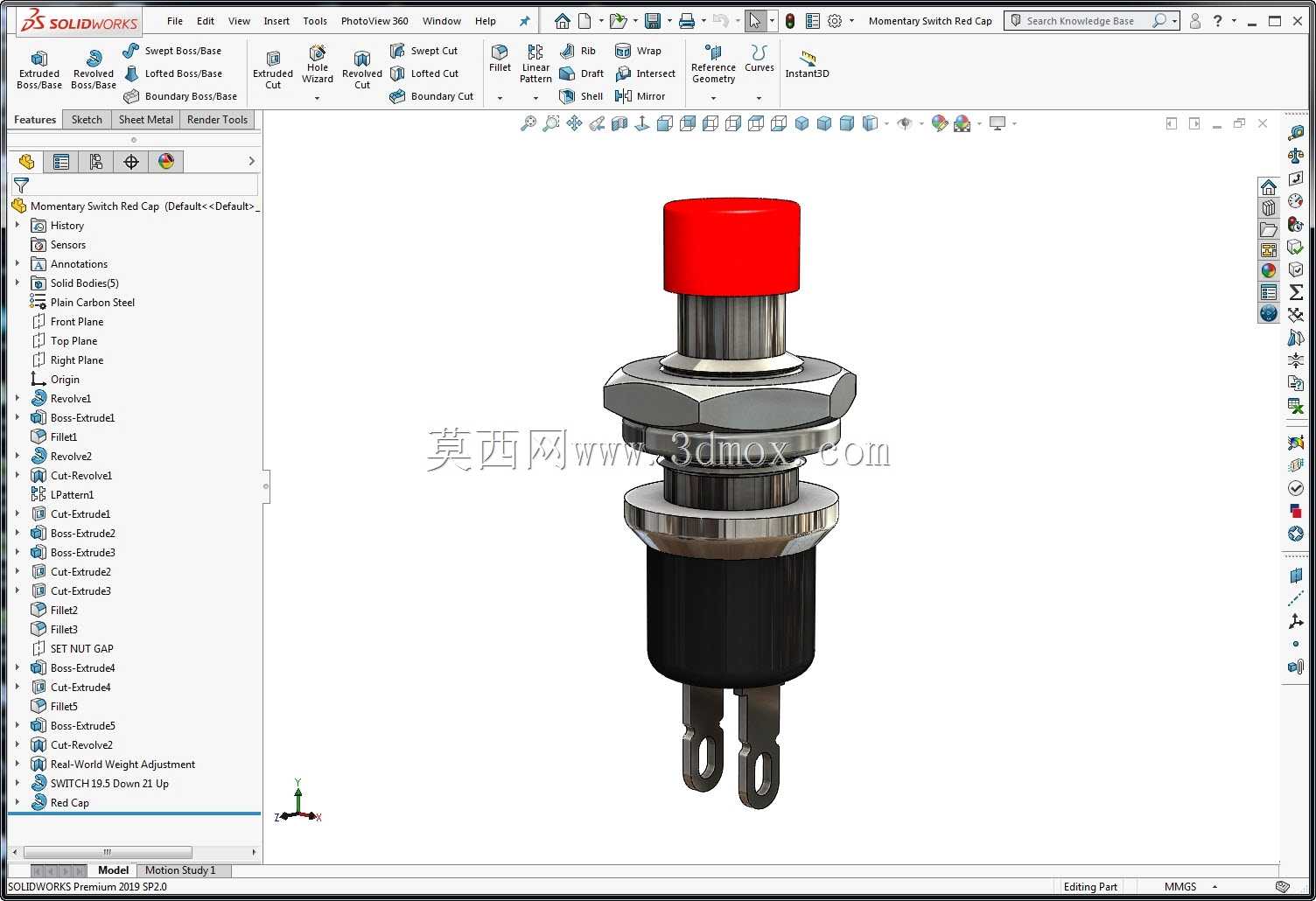

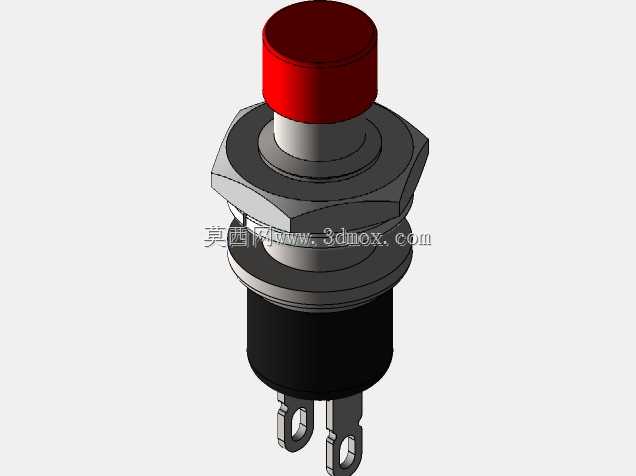

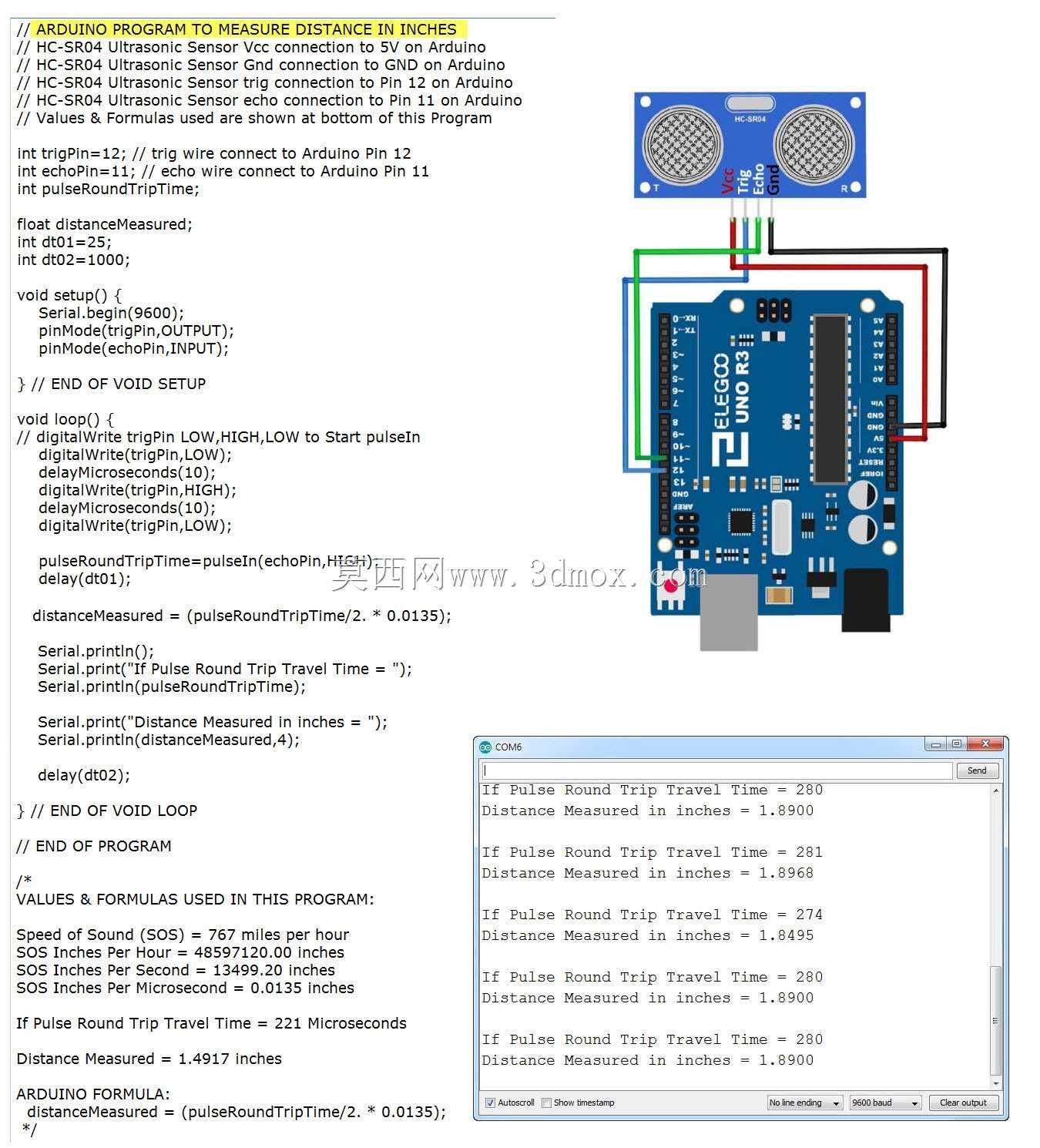

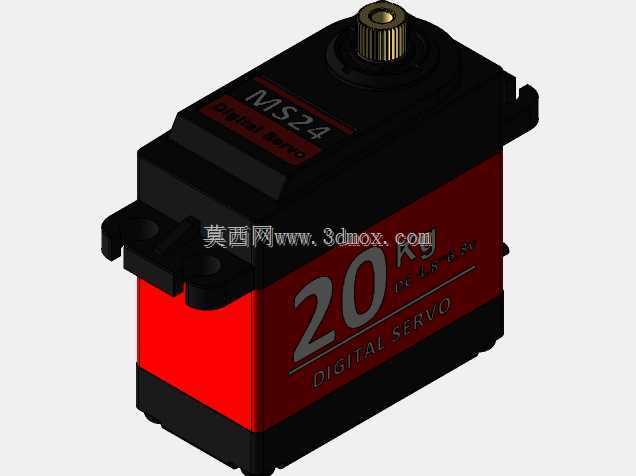

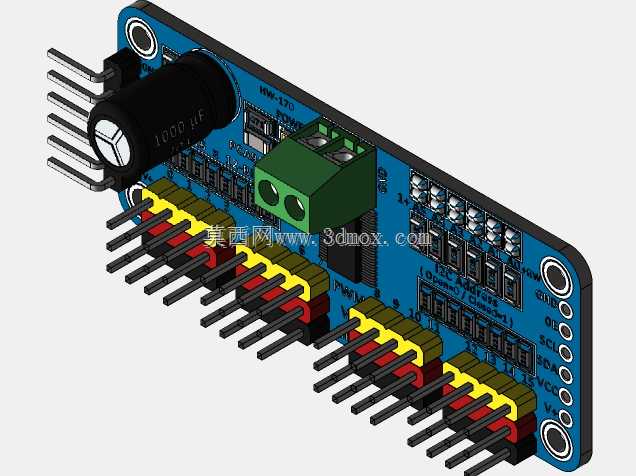

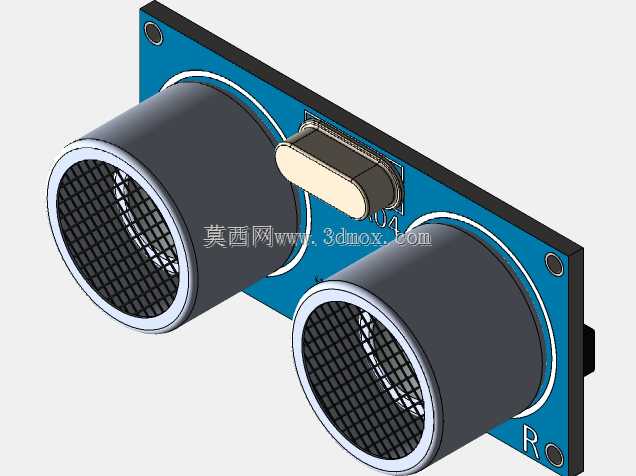

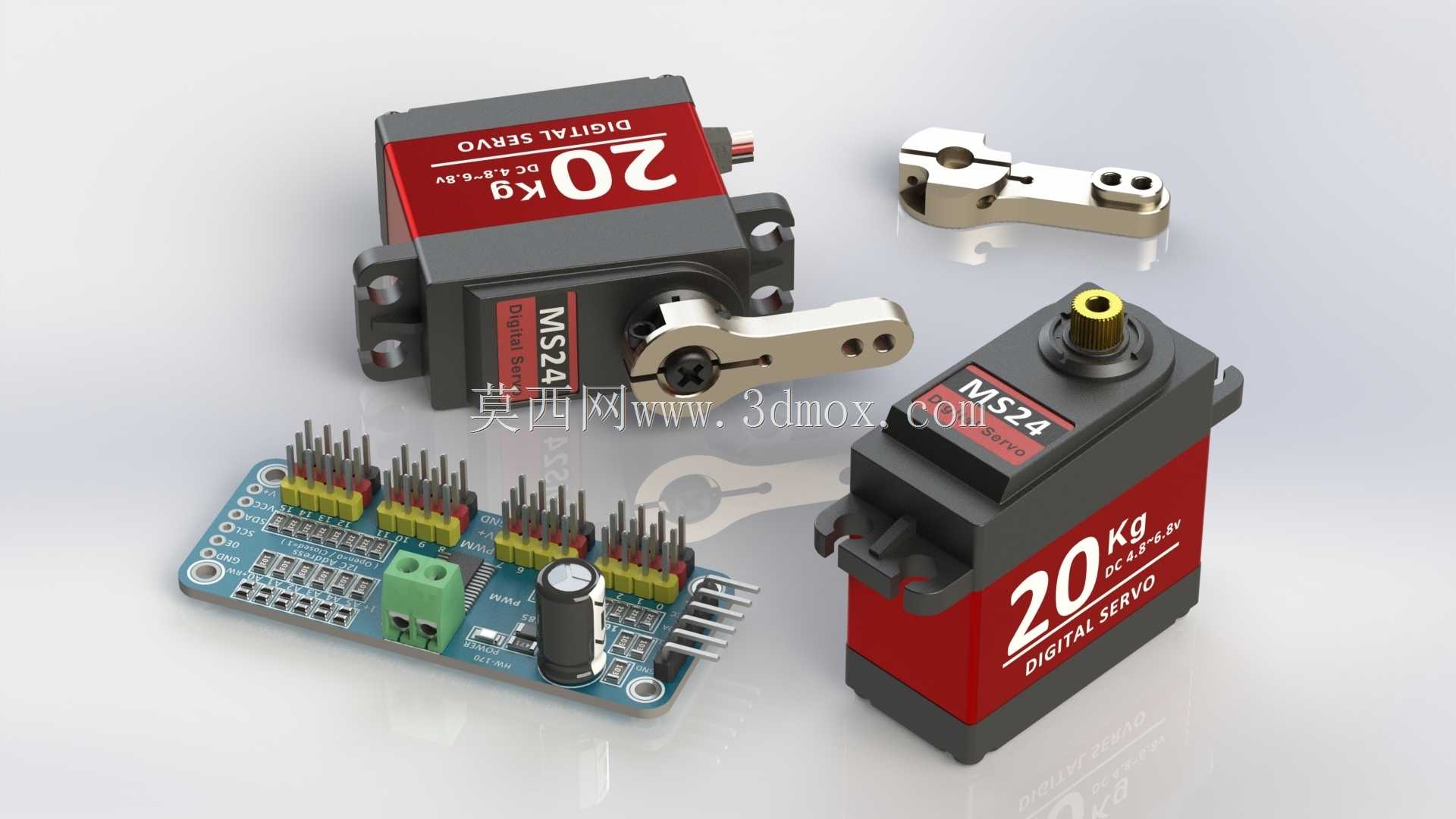

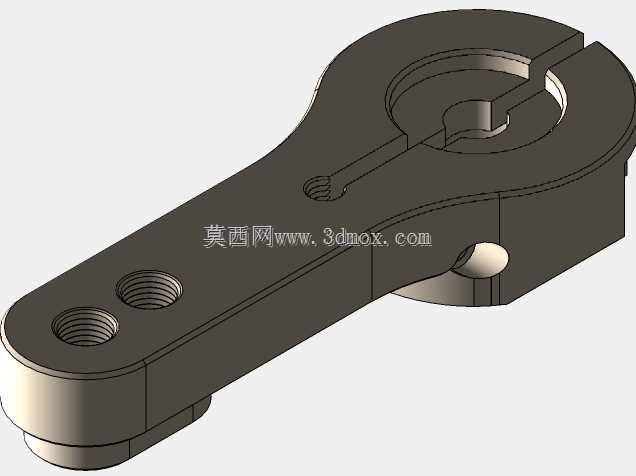

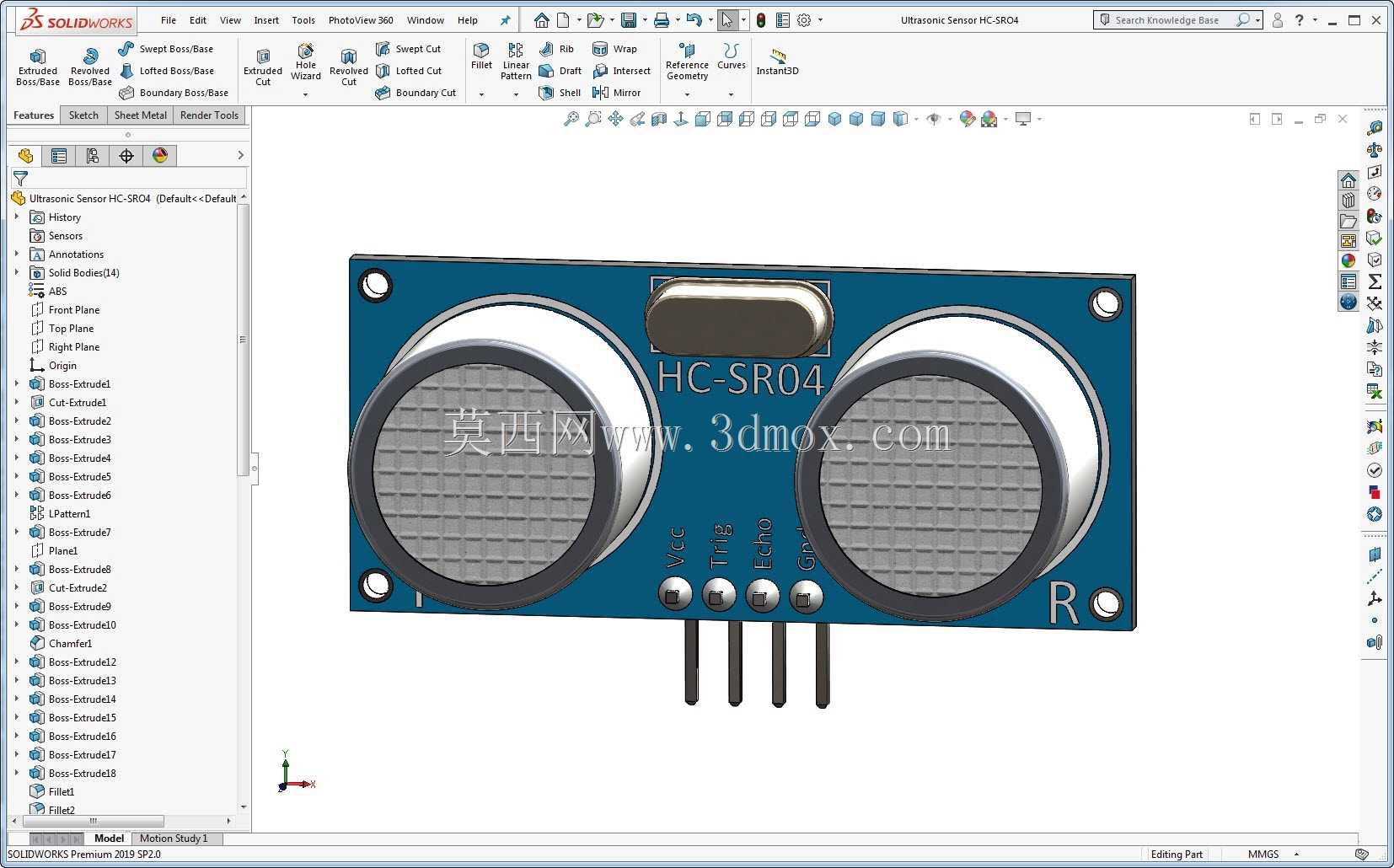

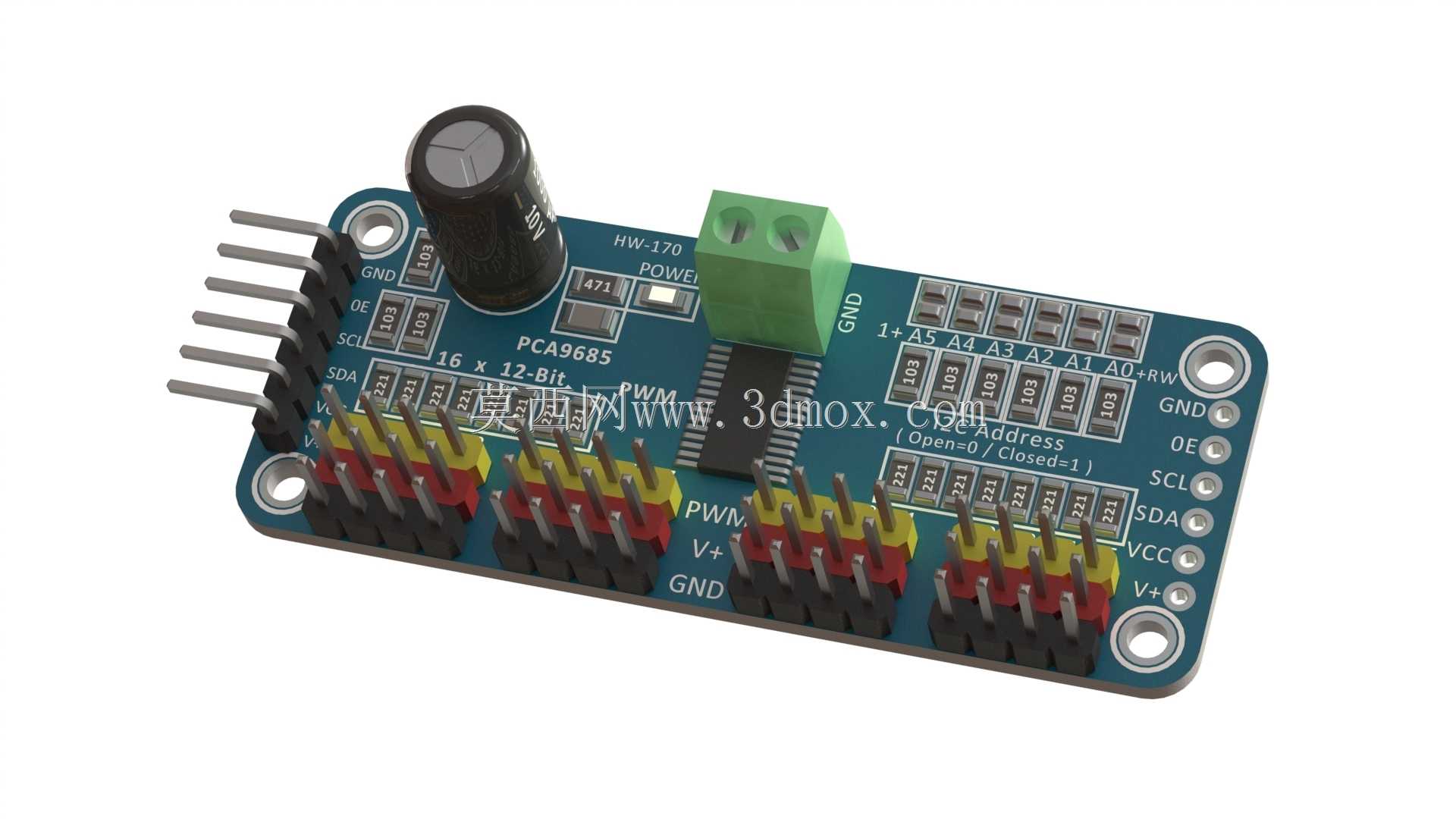

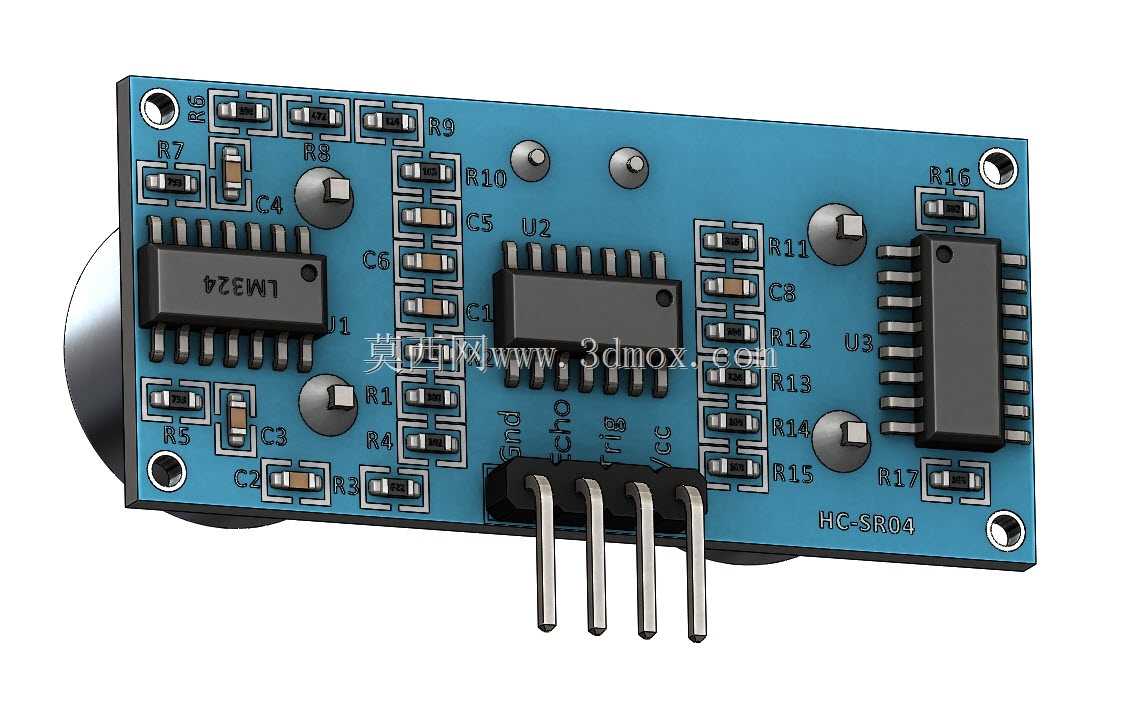

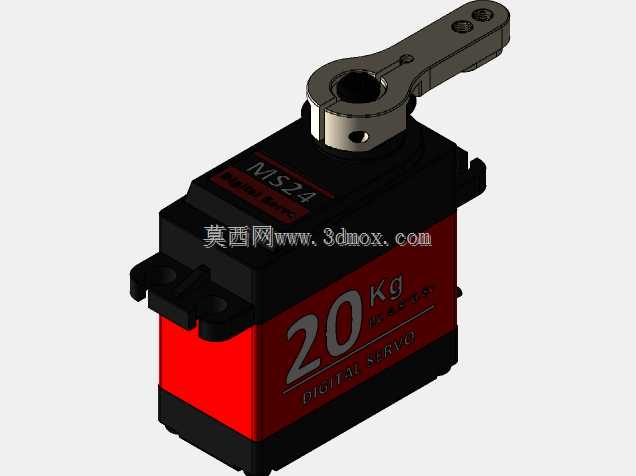

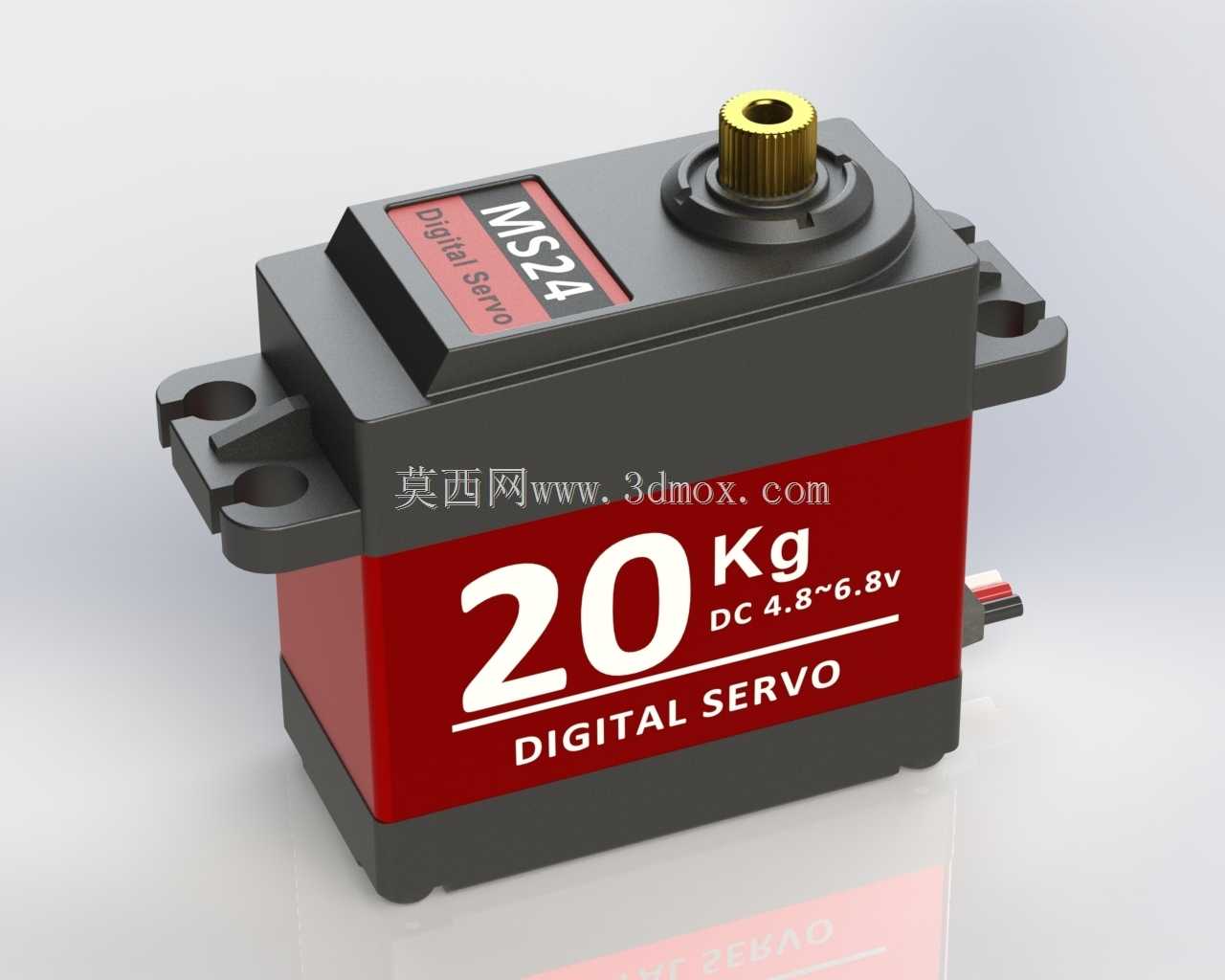

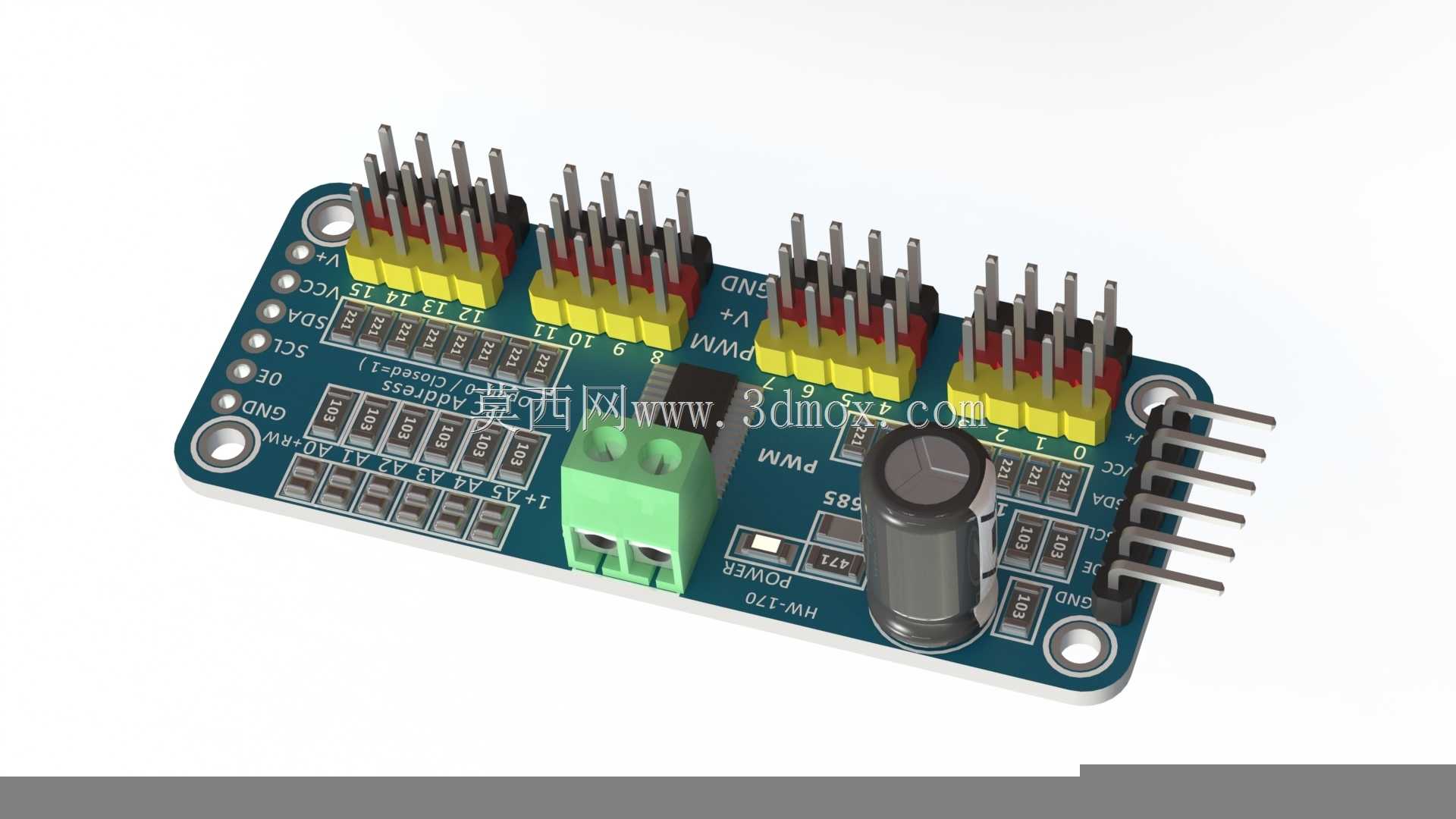

电子实训类装配场景里，最容易被忽略的是外设与控制板的接插公差匹配，很多新手搭建舵机加超声波的测距避障系统时，常遇到舵机抖动、超声波回波数据跳变的问题，根源不在代码逻辑，而在硬件装配的物理间隙与信号走线的排布合理性。这套组件的结构设计，完全围绕实训装配的容错性做调整，舵机安装座预留了0.2mm的侧向调节余量，不用强行卡紧舵机壳体就能完成固定，避免过盈装配压坏舵机内部的电位器部件。控制板的排针位置特意做了偏移处理，和超声波模块的插接口错开3mm间距，插装杜邦线时不会出现相邻针脚短接的隐患，哪怕是第一次接触硬件组装的学生，也能快速完成接线，不用反复核对针脚定义。瞬时开关的按键帽做了防滑纹理处理，按压行程控制在1.5mm，触发反馈清晰，不会因为误碰导致系统意外复位。走线槽的宽度刚好容纳三根杜邦线并排穿过，多余的线材可以卡在槽位里，不会垂落遮挡超声波的收发探头，避免信号被线材遮挡产生测距误差。舵机输出轴的连接件做了D型切面设计，和超声波模块的固定支架完全契合，不用额外打胶就能传递扭矩，转动过程中不会出现支架打滑偏移的情况，哪怕舵机在270度范围内往复转动，支架的角度偏差也能控制在0.5度以内。配套的控制逻辑里，PWM信号的输出频率做了平滑滤波处理，舵机转动时不会出现高频啸叫，超声波模块的采样间隔和舵机转动节奏完全同步，不会出现舵机还没转到指定角度就开始采样的情况，测距数据的稳定性比常规接线方式提升40%以上。这套组件不用额外加工定制结构件，所有零件都能通过标准紧固件完成装配，拆卸后可以重复用于其他实训项目，不会因为一次性粘接导致零件报废，非常适合电子创新竞赛、单片机课程实训这类需要快速搭建原型的场景，学生可以把更多精力放在控制逻辑调试上，不用反复处理硬件装配带来的各类小故障。
